Per capire i cavi Cat8, esploriamoli da queste tre prospettive:
Cos'è il cavo Cat8?
Differenze tra cavi Cat8, Cat7 e Cat6A.
Applicazioni del cavo CAT8.
I. Che cos'è il cavo Cat8?
Ci sono differenze significative traCavi Cat8e altri tipi di cavi, principalmente in termini di velocità di trasmissione, larghezza di banda di frequenza e distanza di trasmissione.
Cavo Cat8 (CAT8) rappresenta l'ultima generazione di completamente schermaticoppia attorcigliataCavi (SFTP). Può supportare una larghezza di banda di 2000 MHz e ottenere una velocità di trasmissione fino a 40 GB/s. Tuttavia, le sue prestazioni ottimali sono raggiunte entro una distanza di trasmissione fino a 30 metri. Pertanto, è comunemente usato per collegare server, switch, pannelli di patch e altri dispositivi in data center a breve distanza.
La struttura del cavo Cat8
Ii. Differenze tra cavi Cat8, Cat7 e Cat6A
Dai un'occhiata ai loro dati principali.

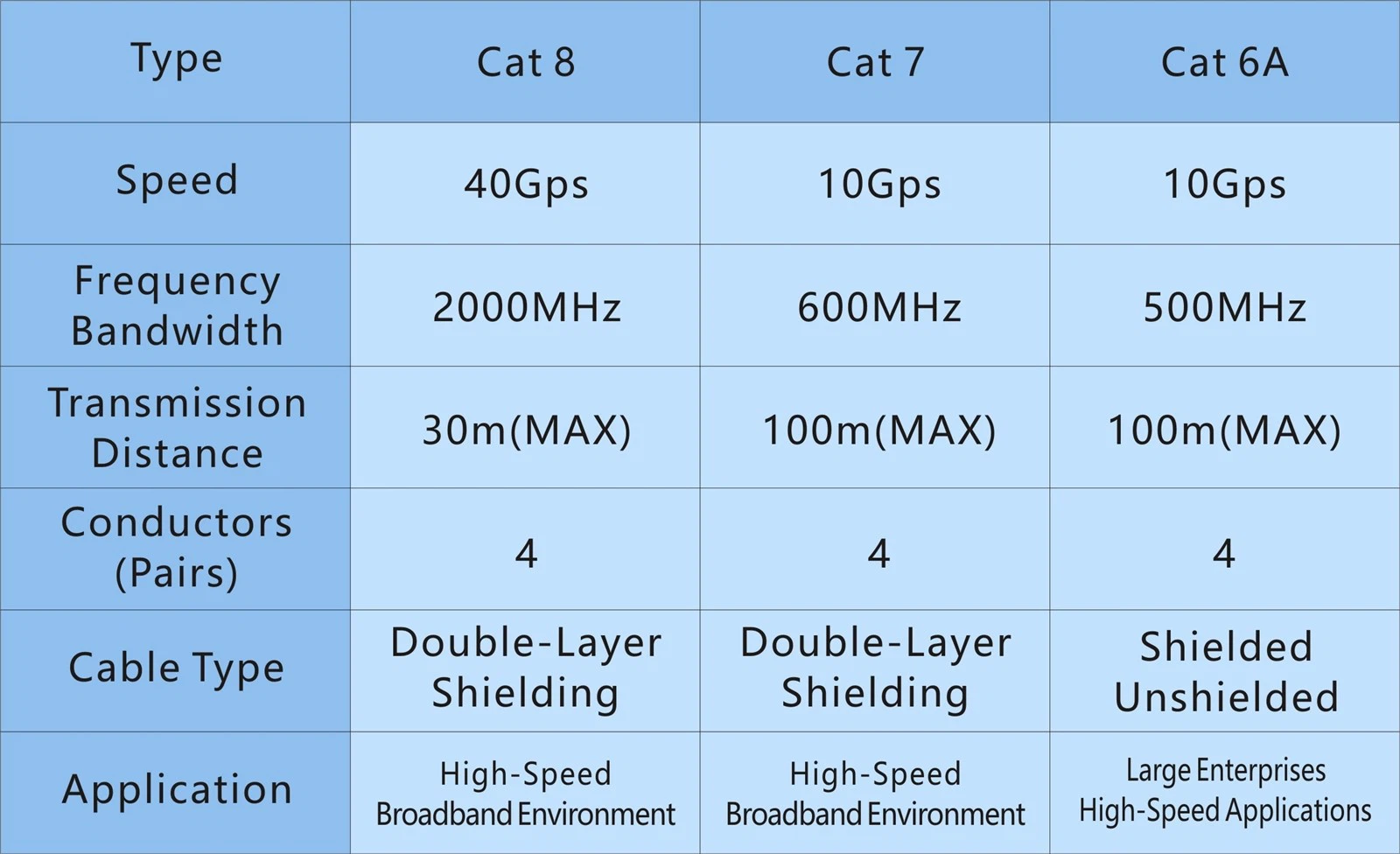

Il confronto dei dati sulle prestazioni dei cavi Cat6A, Cat7 e Cat8
Cavo CAT6A:
Con una frequenza di trasmissione massima di 500 MHz, è il doppio di quello dei cavi Cat6. È usato principalmente per le reti 10- gigabit (10g), etichettate come "cat.6a". Inoltre, i cavi CAT6A supportano Ethernet 10G e possono trasportare un'etichetta "10Gigabit" sul loro aspetto.
I cavi Cat6 sono disponibili in due tipi: in genere con un diametro del filo di rame nudo a filo singolo di 23awg, approssimativamente 0. 573mm e un cavo CAT6 da 24awg con un diametro di circa 0. 511mm.
Cavo Cat7:
I cavi Cat7 offrono prestazioni vicino ai cavi Cat6A. Usano rame puro con otto core e hanno strati di schermatura, offrendo prestazioni più forti. La velocità di trasmissione può raggiungere 10 Gbps, rendendoli adatti per gli ambienti di data center.

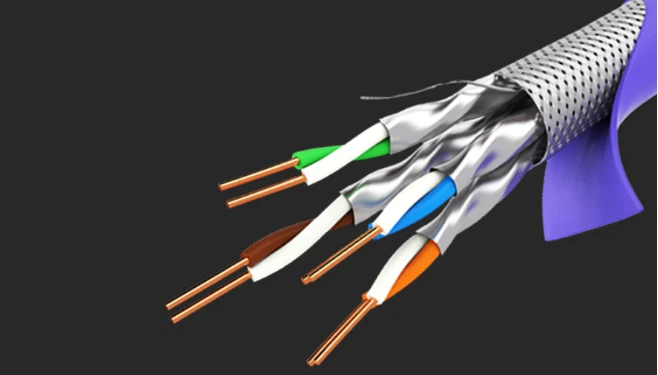

La struttura del cavo del cavo Cat7
Ogni coppia ha uno strato di schermatura (di solito schermatura di lamina metallica) e, oltre agli otto nuclei, c'è uno strato di schermatura esterno (di solito schermatura in metallo intrecciato, schermatura intrecciata). L'interfaccia è la stessa di Rj -45. Proiezione totale più schermatura delle coppie (di solito schermatura di lamina metallica). CAT7 (S/FTP Cat.7, HSYVP -7) ha una frequenza di trasmissione massima di 600 MHz, mentre la frequenza di trasmissione di CAT7A è di 1000 MHz. Cat7 supporta pienamente 10G.

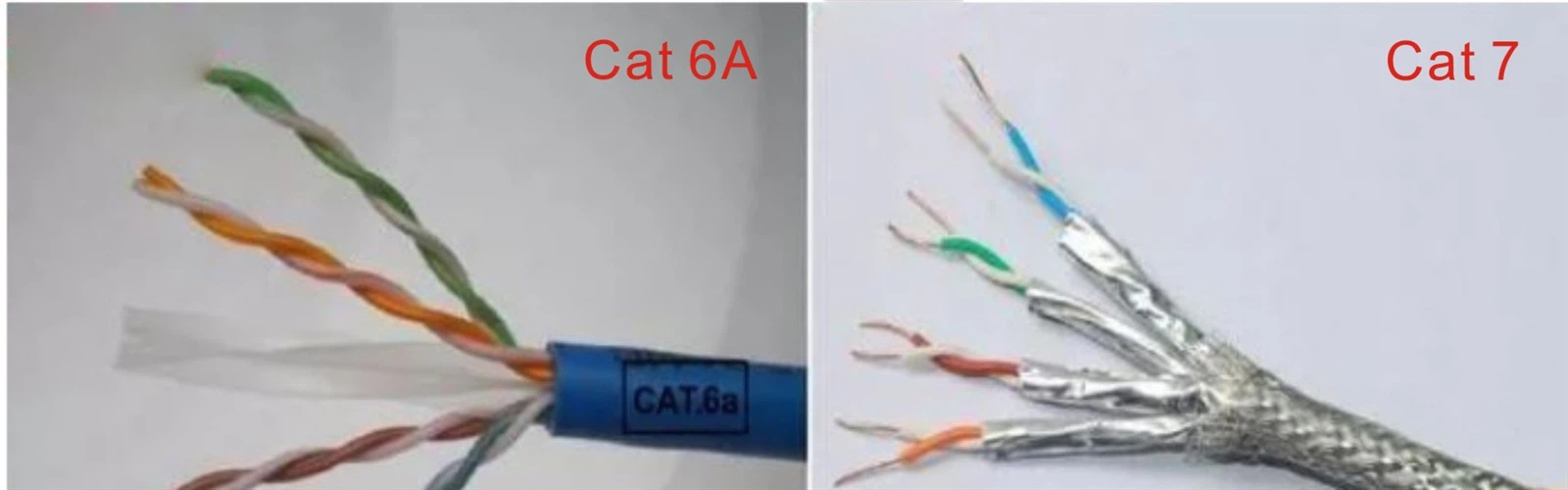

Confronto della struttura del cavo tra cavo CAT6A e CAT7
Il cavo Cat7 utilizza quasi 0. Diametro 58mm, rame privo di ossigeno di alta qualità come conduttore di trasmissione. È leggermente più spesso dei cavi CAT6 e impiega l'isolamento schiumato, migliorando significativamente le capacità di trasmissione del conduttore a core singolo.
Cavo Cat8:
Il diametro dei nuclei dei cavi Cat8 è approssimativamente 0. 64mm. È anche un doppio schermo (SFTP)Cavo di rete. Ha due coppie di fili, una larghezza di banda ultra alta di 2000 MHz e una velocità di trasmissione fino a 40 GB/s. Nello standard ISO/IEC 11801, i cavi CAT8 sono divisi in Classe I e Classe II in base ai livelli del canale. I cavi Classe I CAT8 hanno tipi di schermatura U/FTP e F/UTP e sono compatibili all'indietro conConnettore RJ45S di Cat5e, Cat6 e Cat6a. I cavi di Classe II Cat8 hanno tipi di schermatura F/FTP o S/FTP e sono compatibili all'indietro con le interfacce del connettore Tera o GG45, ma la loro distanza di trasmissione massima è di soli 30 metri.

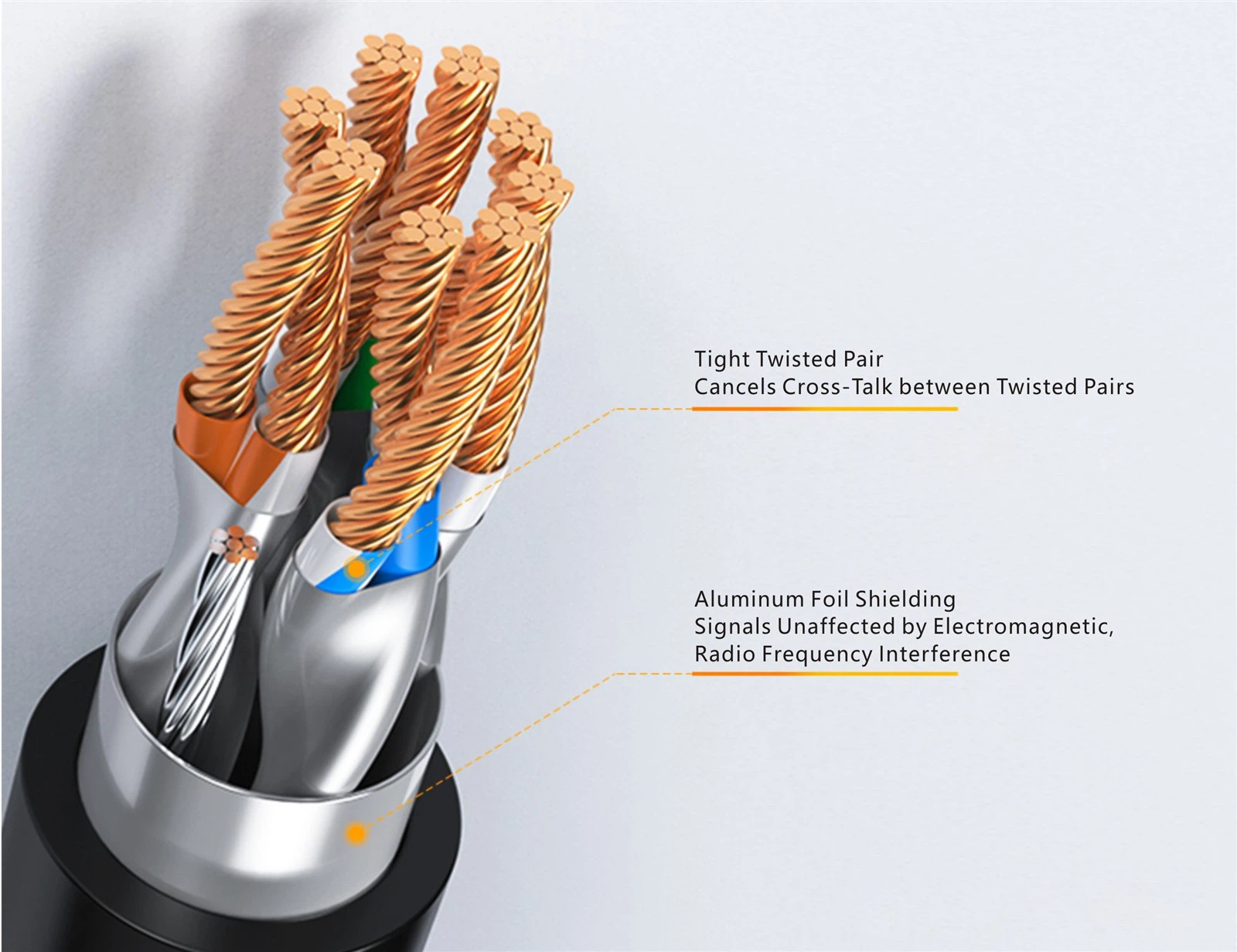

Il design della coppia intrecciata del cavo CAT8 riduce la schermatura del taglio e del foglio di alluminio riduce l'interferenza del cavo CAT8
I cavi Cat8 sono 8- cavi schermati core e, a differenza dei cavi schermati ordinari, il sistema CAT8 si basa esclusivamente sui cavi schermati. Nei cavi Cat8, ogni coppia di fili ha uno strato di schermatura e le quattro coppie di fili sono racchiuse da un comune strato di schermatura di grandi dimensioni.
Tuttavia, la distanza di trasmissione dei cavi Cat8 è relativamente breve e attualmente è improbabile un'adozione diffusa. Tuttavia, la velocità di trasmissione e la larghezza di banda di frequenza superano di gran lunga altri tipi di cavi.
Iii. Applicazioni del cavo Cat8
I cavi CAT8 possono essere applicati in ambienti a banda larga ad alta velocità, come data center e aree ad alta intensità di larghezza di banda.
Sebbene abbia una breve distanza di trasmissione, ha anche vantaggi. I cavi Cat8 possono condividere le porte RJ45, il che significa che possono facilmente migliorare le velocità di rete da 1 g a 10g, 25g e 40 g. Inoltre, i cavi Cat8 sono plug-and-play e possono essere terminati sul campo come altre categorie di cavi, rendendoli facili da distribuire. Inoltre, a causa del loro rapporto costo-efficacia, i cavi in coppia attorcigliati sono sempre stati la soluzione più economica in Ethernet e i cavi CAT8 non fanno eccezione.
In uso pratico, durante la distribuzione di reti da 25 g/40 Gbase-T e la distanza di trasmissione è inferiore a 30 metri, i cavi Cat8 sono più comodi dei cavi patch in fibra ottica. Pertanto, i cavi Cat8 hanno ancora il loro spazio di utilizzo.
