Come fare cablaggio strutturato?

1. Specifiche per i vassoi dei cavi del data center

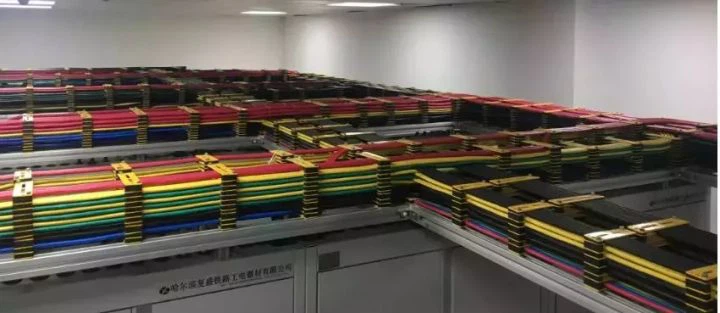

Sulla base dei tipi di cavi, i vassoi dei cavi sono divisi in vassoi per cavi in ​​fibra ottica e vassoi di cavi di rete.

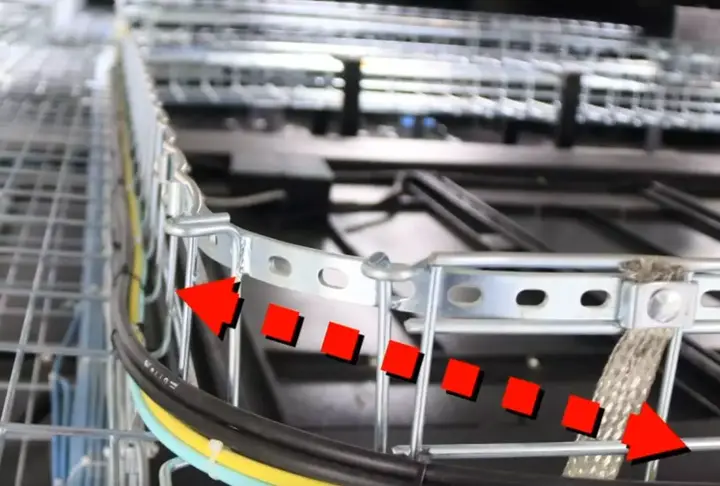

Quando si inseriscono i cavi sul filevassoi via cavoE incontrando angoli, cosa si dovrebbe fare? Il routing dei cavi attorno agli angoli dovrebbe avere un certo raggio e stare vicino al lato interno dei vassoi dei cavi.

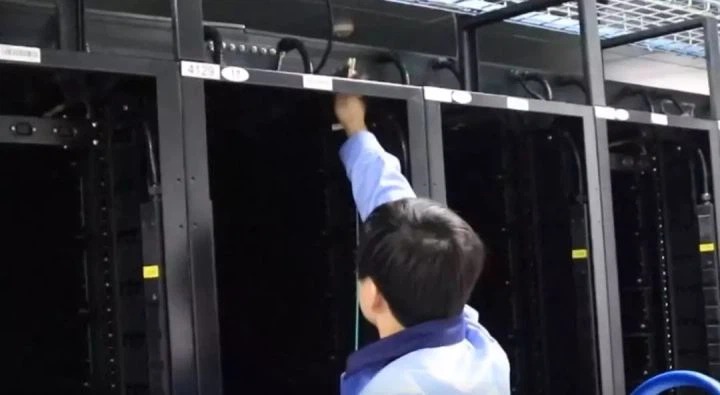

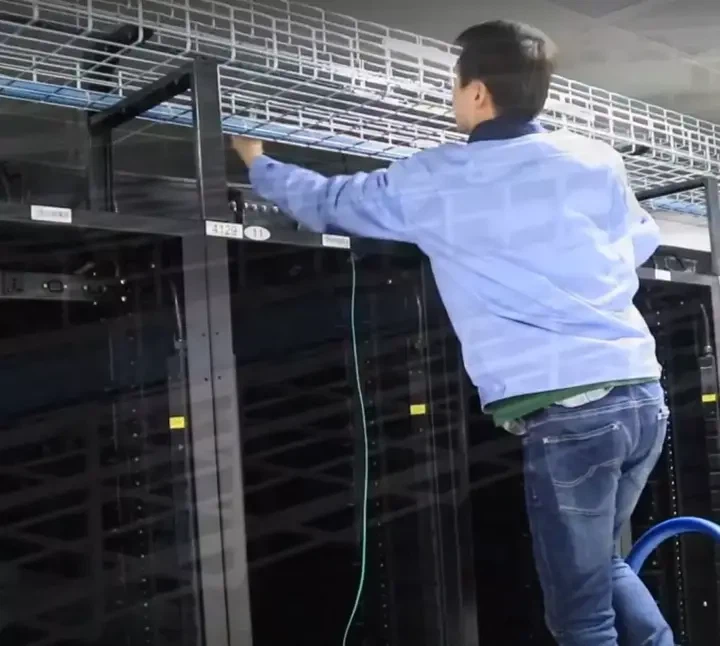

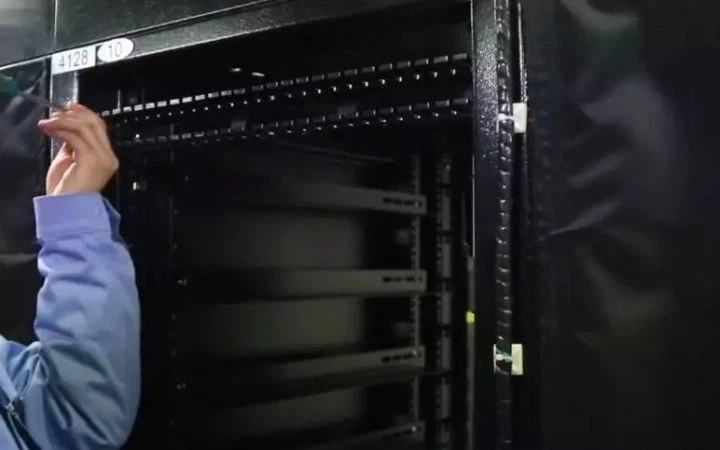

Per il routing dei cavi attraverso piùarmadi di rete, è necessario passare attraverso i fori del cavo superiore o inferiore degli armadietti per un posizionamento corretto.

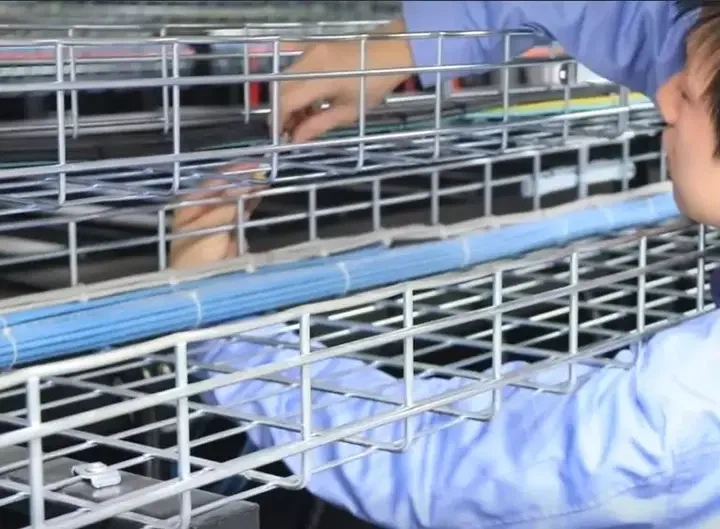

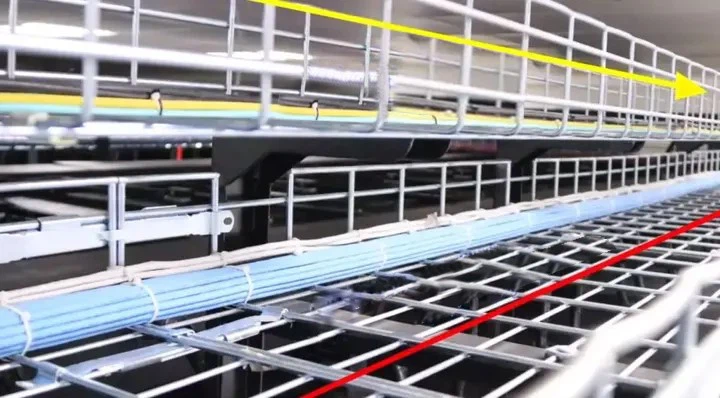

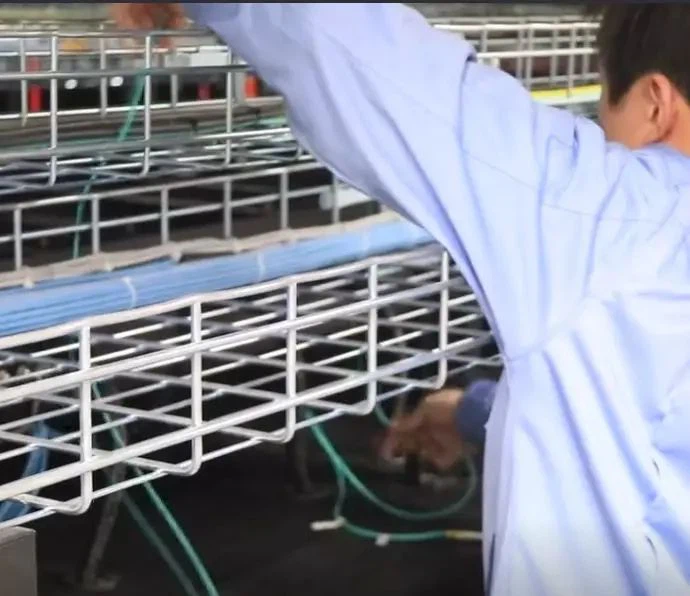

Quando si posa i cavi in ​​fibra ottica, dovrebbero prima essere instradati attorno ai vassoi dei cavi di rete prima di essere posizionati nei vassoi dei cavi in ​​fibra ottica, con priorità data al lato dei vassoi più vicini al corridoio freddo.

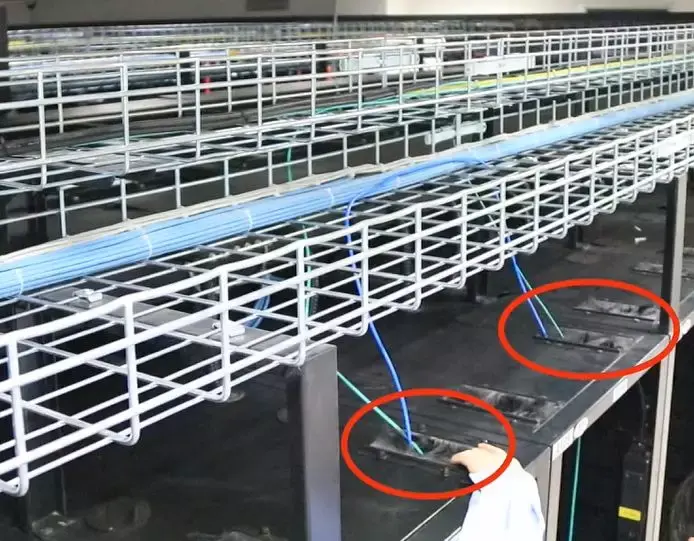

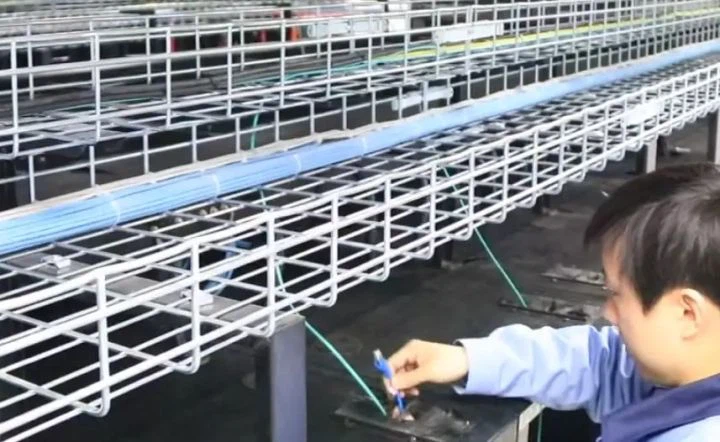

Quando si inseriscono i cavi in ​​fibra ottica verso il basso, devono anche passare attraverso i fori del cavo inferiore degli armadietti e la lunghezza del cavo da posare deve essere riservata in modo appropriato all'interno del mobile.

PerCavo di reteRouting, è anche necessario passare attraverso i fori del cavo superiore degli armadietti, con preferenza per il lato dei vassoi più vicini al corridoio freddo.

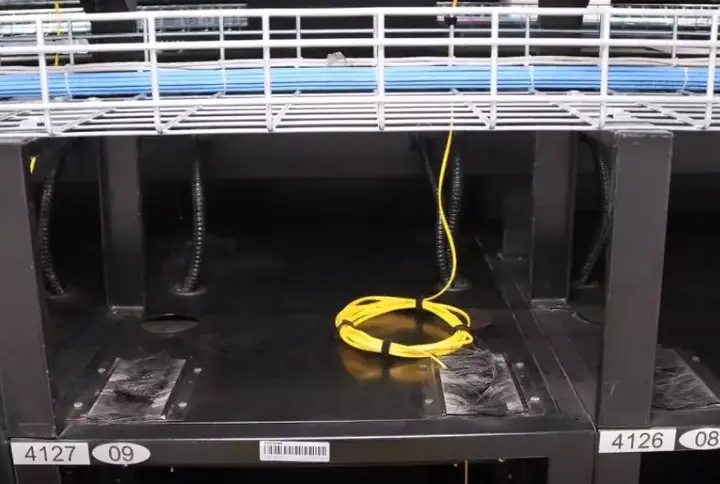

Quando la lunghezza del cavo da instradare è troppo lunga, il cavo in eccesso può essere arrotolato in anelli e fissati con cravatte sul cavo sulla parte superiore del mobile.

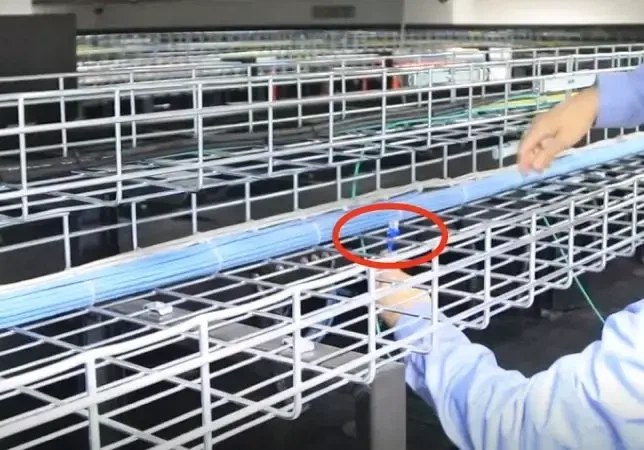

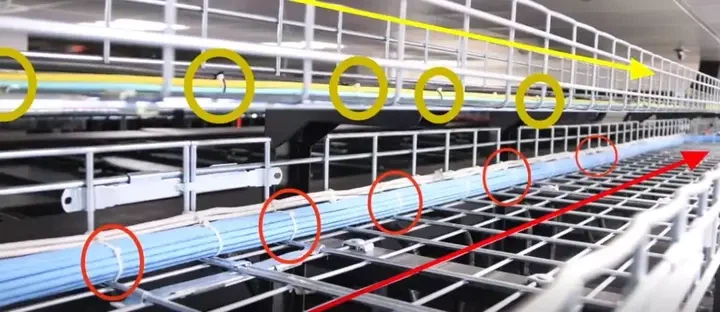

Inoltre, durante il routing dei cavi sui vassoi di cavi, è necessario utilizzare i legami con zip per raggrupparli e fissarli a intervalli regolari, garantendo un routing di cavi ordinato e organizzato.









2. Applicazioni del gabinettoGestori via cavoe trunking a cavo

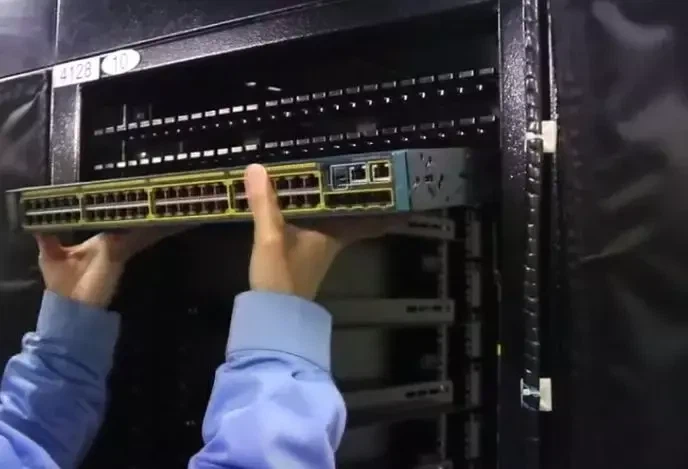

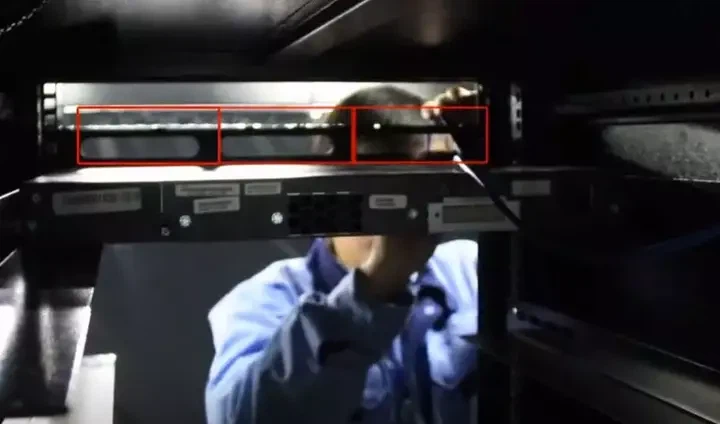

Quando si installano switch o dispositivi di rete sul rack, la gestione dei cavi deve essere installata sopra gli switch per facilitare l'organizzazione del cavo.

Il routing dei cavi dovrebbe passare uniformemente attraverso le corrispondenti aperture sui gestori di cavi sopra la schiena del mobile, garantendo una distribuzione uniforme della gestione dei cavi.

I cavi che passano attraverso le aperture dei gestori dei cavi devono essere piegati con un certo raggio, fissati con legami cavi al lato superiore dei gestori dei cavi e quindi collegati alle porte dell'interruttore corrispondenti.

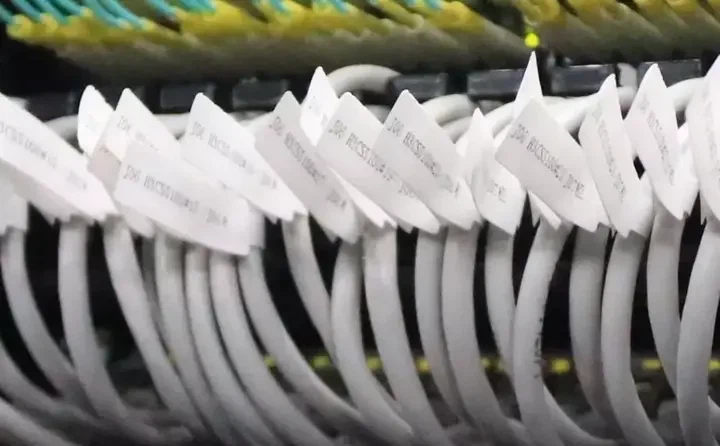

Le etichette dei cavi devono essere fissate nei punti di flessione dei cavi per mantenere un'altezza e un orientamento coerenti.

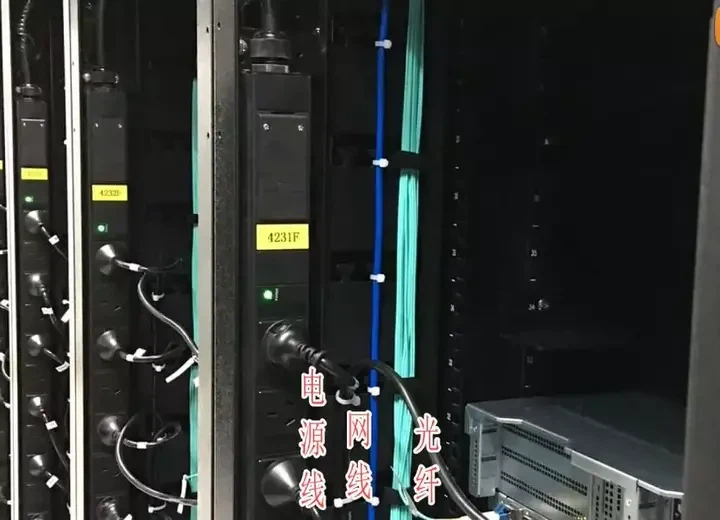

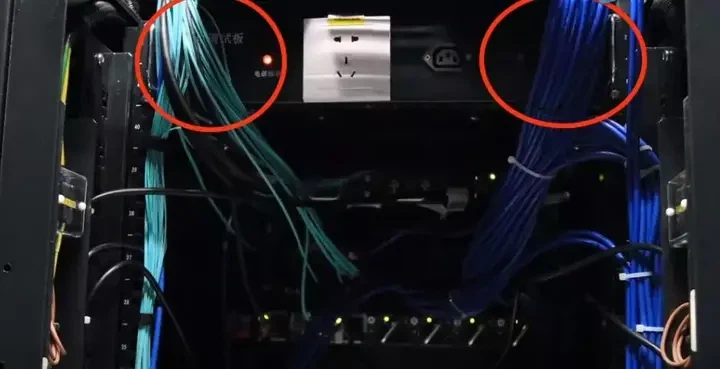

Quando si raggruppano i cavi sul retro del mobile, Cavi patchdovrebbe essere bundle ordinatamente dall'interno verso l'esterno nell'ordine di fibre ottiche, cavi di rete e cavi di alimentazione, mantenendo i cavi orizzontali e verticali.



3. Cosa costituisce il routing dei cavi non regolamentati



Dopo aver compreso il routing dei cavi regolamentati, diamo un'occhiata ad alcuni esempi di pratiche di routing dei cavi non regolamentate.

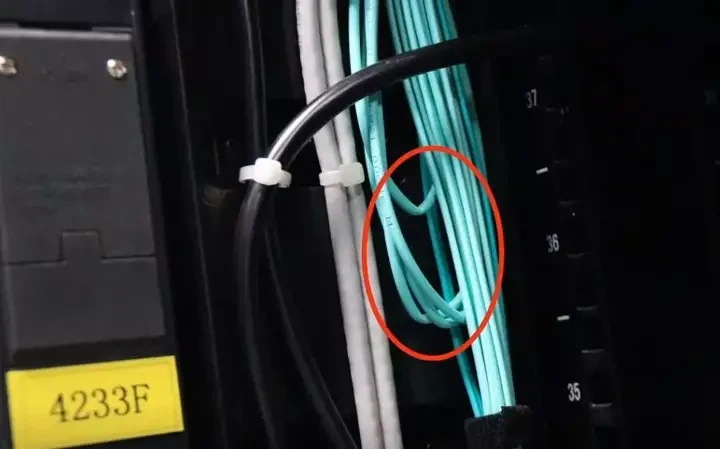

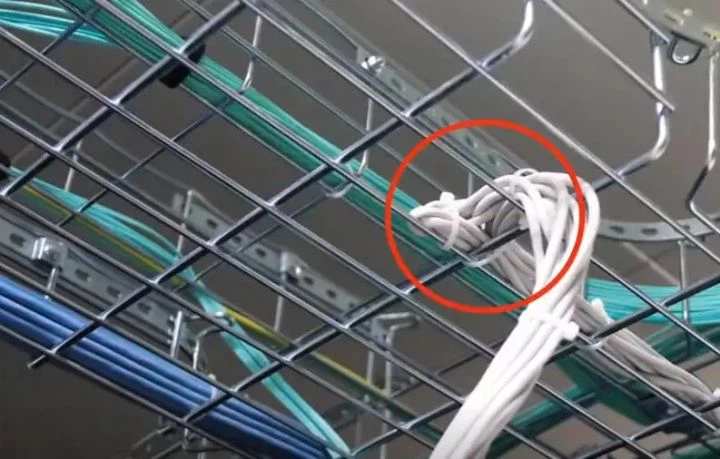

Quando si raggruppano i cavi in ​​fibra ottica, è necessario considerare la loro caratteristica di non tollerare curve strette, poiché piccole curve possono portare a danni ai cavi o a una perdita significativa del segnale.

Mentre i cavi di routing, i cavi di rete non devono essere eccessivamente piegati o piegati, poiché ciò può influire sulla qualità della trasmissione dei dati dei cavi.

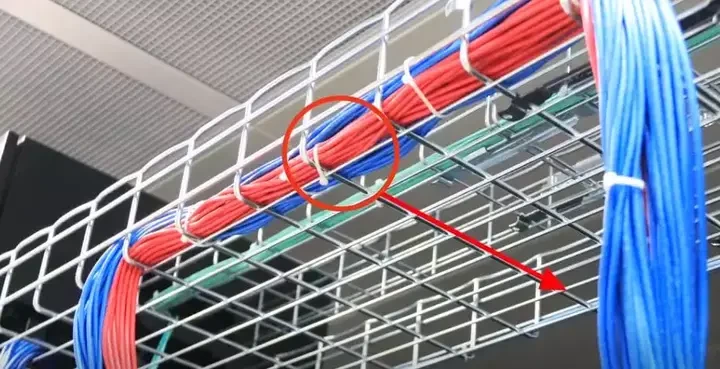

Durante il routing dei vassoi dei cavi, è necessario tenere priorità al routing dal lato dei vassoi dei cavi più vicini al corridoio freddo, poiché il routing dal lato esterno non è favorevole alla corretta gestione dei cavi.

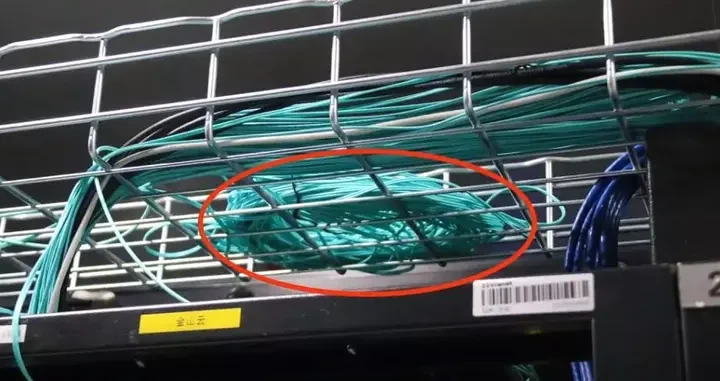

Quando si utilizzano i vassoi per cavi, i cavi di avvolgimento non devono essere posizionati sui vassoi, poiché ciò può ostacolare lo spazio di utilizzo dei vassoi dei cavi.

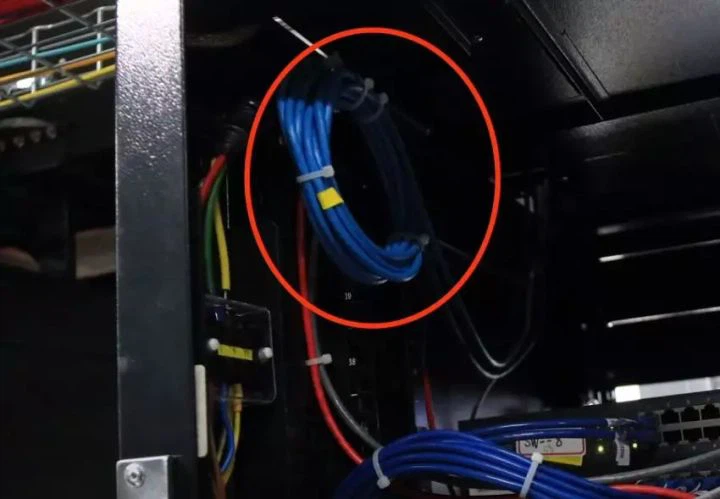

Inoltre, i cavi non dovrebbero essere presenti all'interno degli armadi.

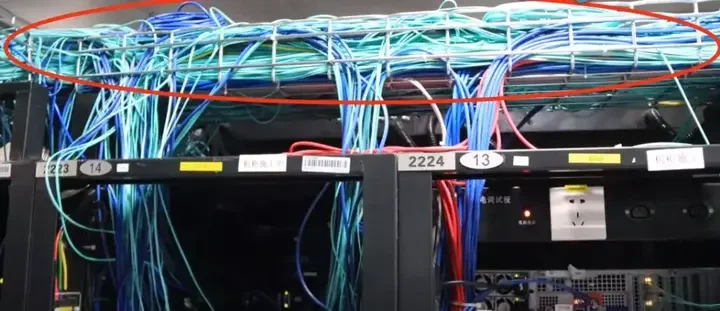

Lo impilamento del cavo deve essere evitato sui vassoi dei cavi. Quando lo spazio del vassoio per cavi è insufficiente, è necessaria un'espansione tempestiva dei vassoi per cavi.

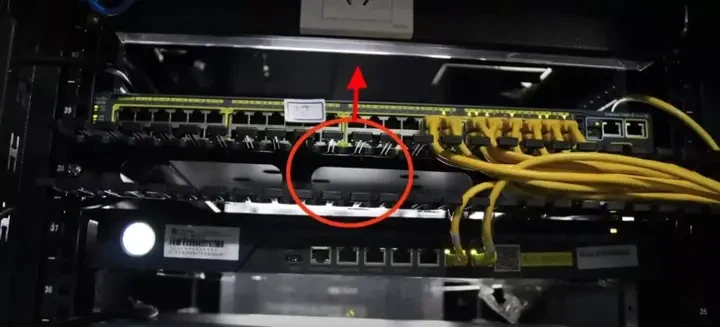

La gestione dei cavi deve essere installata sopra le apparecchiature di rete come interruttori.

Quando si inseriscono i cavi all'interno degli armadi, i cavi non dovrebbero ostacolare ilPannello patch, poiché ciò può influire sulla manutenzione e l'utilizzo futuri del panel.
