Cos'è il jack rj45
Aug 05, 2023
Lasciate un messaggio
Il jack RJ45 è un tipo di connettore nel sistema di cablaggio, costituito da spine e prese. Questi due componenti del connettore sono collegati ai fili per raggiungere la continuità elettrica. ILRJ45 Jackè il tipo più importante di socket nel connettore.
1. Cos'è RJ?
RJ sta per Jack registrato, che significa "socket registrato". Nella FCC (Standard e regolamenti della Commissione per le comunicazioni federali), RJ viene utilizzato per descrivere le interfacce delle reti di telecomunicazioni pubbliche. Quelli comuni includono rj -11 e rj -45, con rj -45 che è il termine colloquiale per lo standard 8- interfaccia modulare di posizione utilizzata nelle reti di computer. Nella precedente categoria 4, categoria 5E, categoria 6 e recentemente introdotta Cabera di categoria 6, è stata utilizzata l'interfaccia di tipo RJ. Nei sistemi di cablaggio di categoria 7, sono consentite interfacce "non RJ". Ad esempio, il 30 luglio 2002, i connettori di categoria 7 di Siemon sono stati ufficialmente selezionati come modalità standard per le interfacce industriali di categoria 7 non RJ. Il connettore Tera ha una larghezza di banda di trasmissione fino a 1,2 GHz, superando la larghezza di banda di trasmissione standard di categoria 7 a 600 MHz attualmente in via di sviluppo.
2. Quattro tipi di moduli RJ
Esistono quattro tipi di base di prese di modulo RJ comunemente osservate nel campo della comunicazione di rete. Ogni socket di base può collegare diverse configurazioni di RJ. Ad esempio, un socket core 6- può collegare RJ11 (1 coppia), RJ14 (2 coppie) o RJ25C (3 coppie); Un socket Core 8- può collegare RJ61C (4 coppie) e RJ48C. Un socket 8- core (chiave) può collegare RJ45S, RJ46S e RJ47S. Prese RJ45 eConnettori RJ45sono i connettori di base nei sistemi di cablaggio completi. Discuteremo ulteriormente i connettori RJ45 in seguito.
3. Cos'è RJ45 Jack

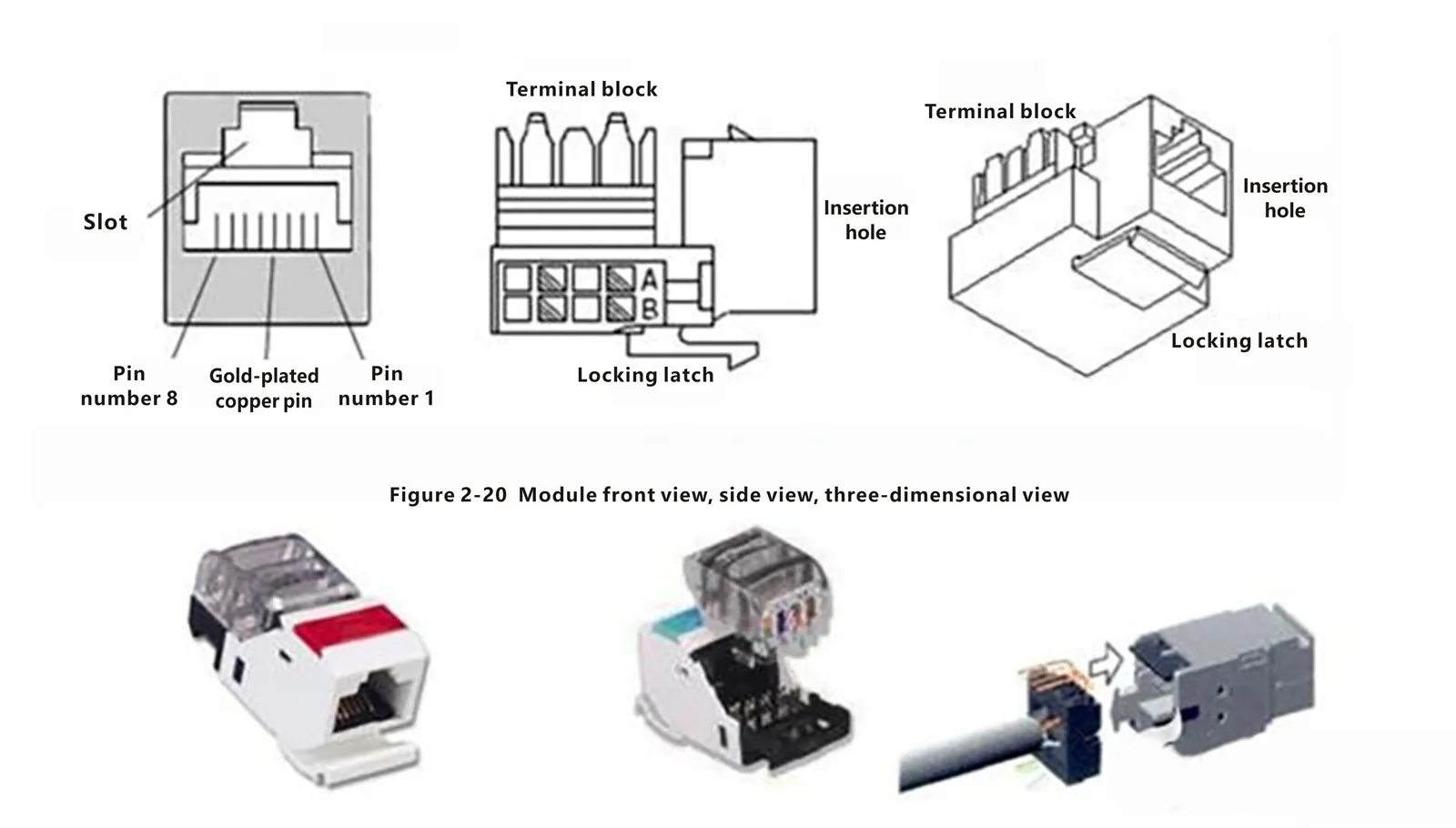

Il nucleo del jack RJ45 è la presa modulare. I fili o i fori di socket placcati in oro possono mantenere connessioni elettriche stabili e affidabili con contatti a spina modulari. A causa dell'attrito tra i contatti e i fori della presa, il contatto elettrico viene ulteriormente migliorato quando viene inserita la spina. Il design del corpo socket utilizza un meccanismo di bloccaggio integrale in modo che quando viene inserita la spina modulare (come una spina RJ45), l'interfaccia tra la spina e la presa possa generare la massima resistenza di estrazione. Il blocco di cablaggio sul jack RJ45 collega la coppia intrecciata attraverso la scanalatura del filo e i contatti di bloccaggio possono fissare il jack RJ45 sui dispositivi di uscita delle informazioni come i pannelli. Le figure 2-20 mostrano la vista frontale, la vista laterale e la vista tridimensionale del jack RJ45, rispettivamente.
Figure 2-22
4. I tipi comuni di jack RJ45
I moduli RJ45 non schermati comuni sono alti 2 cm, larghi 2 cm e spessi 3 cm. Il corpo in plastica è resistente all'alta tensione e al retardante della fiamma, con un rating di calore UL 94V -0. Possono essere inseriti in qualsiasi pannelli modulari, staffe o scatole a montaggio di superficie e possono essere installati su pannelli standard con un angolo diagonale 90- (verticale) o 45-. Il design speciale fornisce almeno 750 inserimenti e prelievi ripetuti. Il modulo RJ45 utilizza etichette di cablaggio T568A e T568B e viene fornito con un coperchio di inserimento di cavi piatti bianchi. Questo tipo di modulo RJ45 richiede in genere uno strumento punch-down con una lama di tipo 110- per la terminazione del cavo. Questo modulo RJ45 non schermato è anche uno dei moduli RJ45 più comunemente usati nei sistemi di cablaggio completi domestici, mantenendo un aspetto coerente tra la categoria 3, la categoria 5, la categoria 5E e la categoria 6.
Per l'installazione di plug-and-play intuitiva, gli utenti hanno anche iniziato a preferire operazioni diagonali di {3}}. Per raggiungere questo obiettivo, gli attuali moduli RJ45 standard possono essere combinati con pannelli angolati a 45 gradi o l'estremità di montaggio del modulo RJ45 può essere progettata direttamente con un angolo di grado 45- (Figura 2-21).
La progettazione di strumenti senza pugno riflette anche il design incentrato sull'utente del modulo RJ45. Moduli RJ45 con design per lo strumento senza punizione, come il modulo Siemon MX-C5 RJ45 con il design dello strumento no-punch-down (a sinistra in Figura 2-22) e il Lanmark Nexans -6 modulo Snap-in Rj45 (a destra in Figura 2-22), non richiedono strumenti specializzati.
5. Qual è il sistema di socket di comunicazione ACO

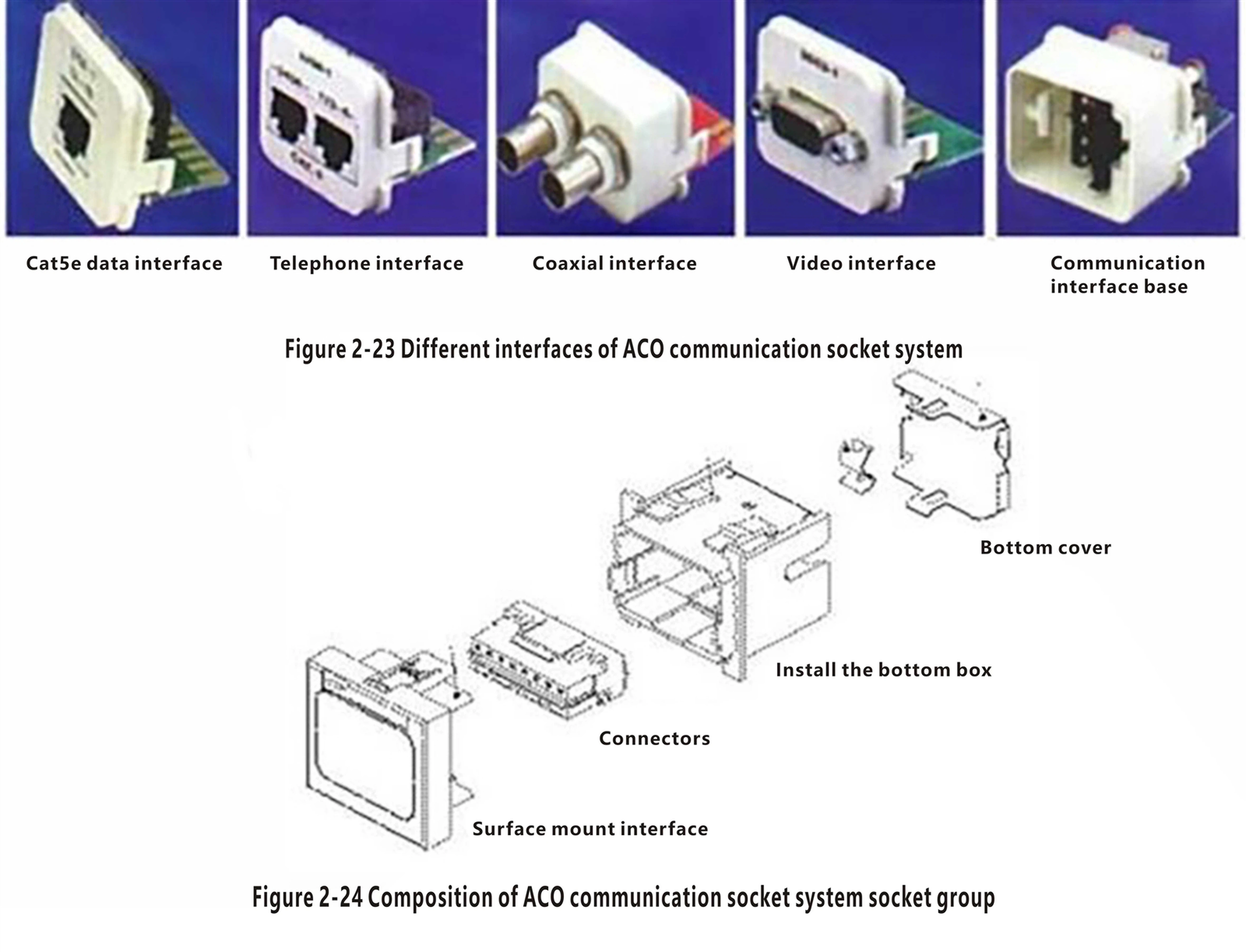

Il sistema ACO Communication Socket (Figura 2-23) è un sistema di socket di comunicazione lanciato da AMP. Utilizza un design unico e presenta uno spazio simile di dimensioni ai moduli RJ45 RJ45 RJ45 per la terminazione. Questo sistema di socket è costituito da varie interfacce di comunicazione e blocchi di plug, che supportano non solo moduli RJ45 dell'applicazione vocale e dati, ma anche interfacce coassiali e interfacce audio-video. I moduli RJ45 sono integrati con il pannello, composto da interfacce a montaggio superficiale, collegamenti connettori, basi di montaggio e coperture (Figura 2-24).

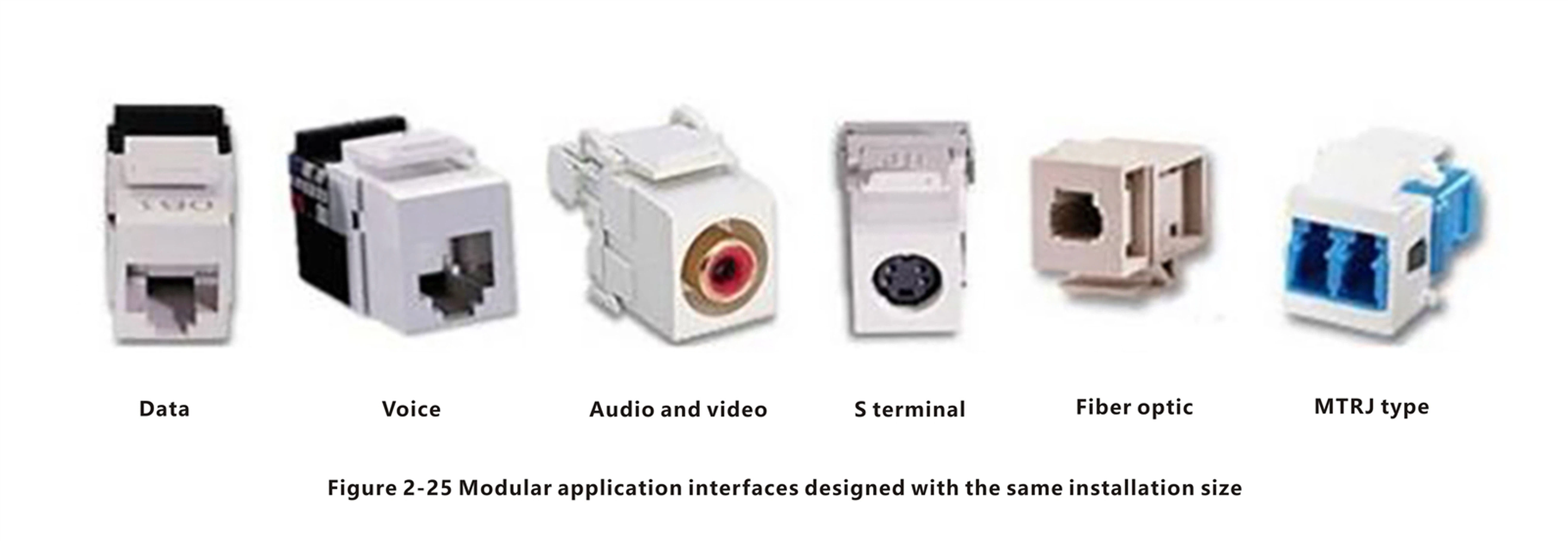

In alcuni nuovi design, le interfacce jack Multimedia RJ45 sembrano non essere significativamente diverse dalle interfacce di jack RJ45 standard/vocali. Il vantaggio di questa tendenza verso il design modulare standardizzato è che tutti i jack RJ45 usano la stessa dimensione degli accessori di spazio e di installazione (Figura 2-25). Attualmente, sia a livello internazionale che a livello nazionale, esiste una tendenza verso l'integrazione delle applicazioni VDV (vocali-dati-video). Il nuovo design RJ45 Jack ha compiuto sforzi significativi in termini di aspetti intuitivi.
6. Il processo di terminazione di RJ45 Jack

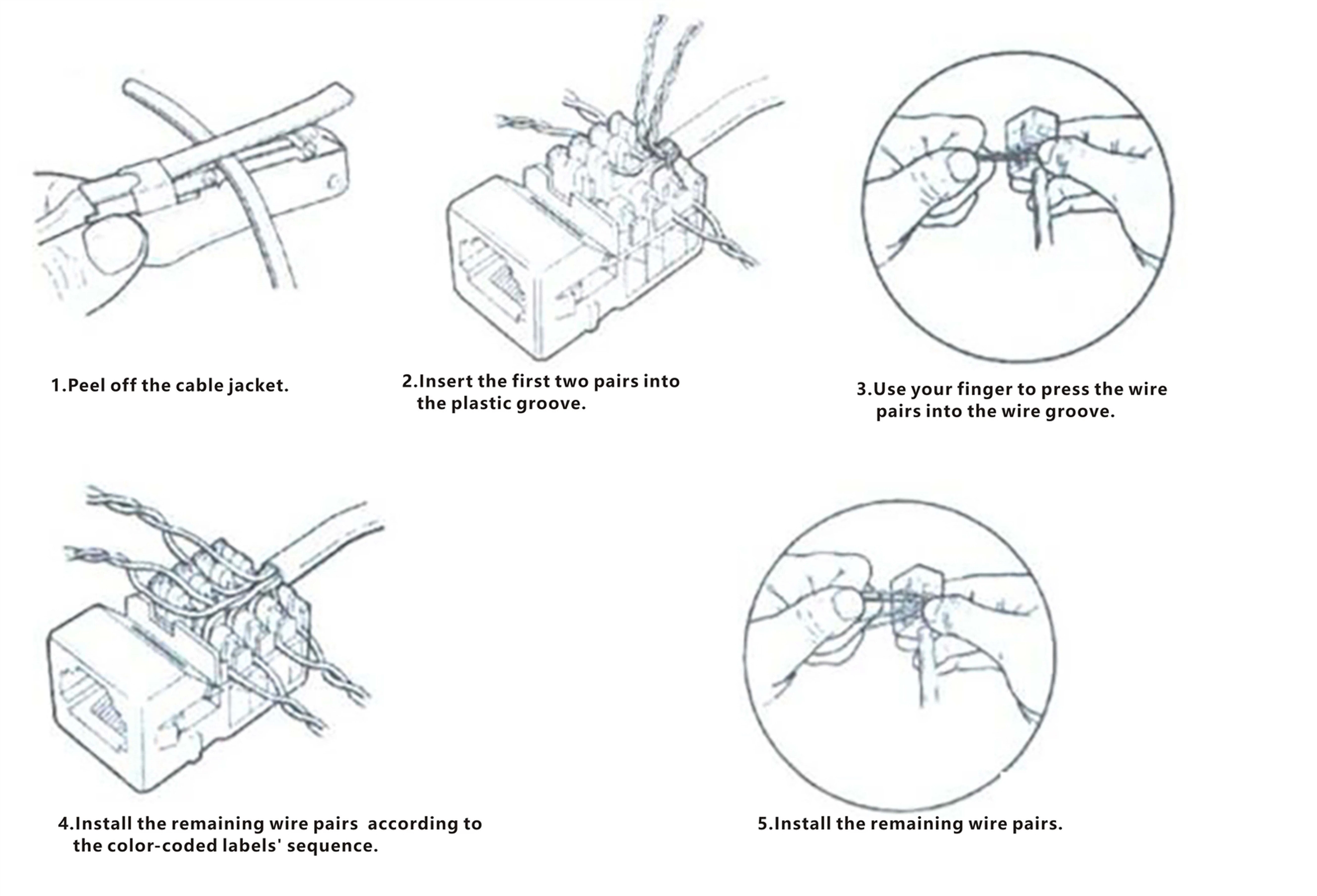

Il diagramma seguente fornisce una descrizione dettagliata del processo di terminazione del cobtelCavo Cat6Serie sul modulo MPS100E.
7. L'applicazione di RJ45 Jack
Nel cablaggio strutturato, i moduli Keystone vengono utilizzati per terminare i cavi e stabilire connessioni efficaci con cavi patch. In alcuni prodotti dei produttori, i moduli Keystone sono configurati in modo più scientificamente con pannelli patch. Questi pannelli di patch sono costituiti da una piastra vuota assemblata e moduli chiave di pietra di vari tipi, consentendo agli utenti di installare i moduli di chiave di volta corrispondenti in base al tipo e alla quantità del modulo Keystone dell'applicazione effettiva. In questo caso, i moduli Keystone diventano anche un componente del patch Panel (Figura 2-27 omessa). Da qui, possiamo riassumere gli scenari di applicazione dei moduli Keystone: terminati in diversi pannelli, installati in scatole a montaggio superficiale e altri componenti e installati in pannelli patch modulari (Figura 2-28 omessa).
Va notato che, a causa della presenza di un nastro croce o di isolamento al centro dei cavi di categoria 6, dovrebbero essere interrotti prima della cessazione.
9. I jack RJ45 schermati e non schermati

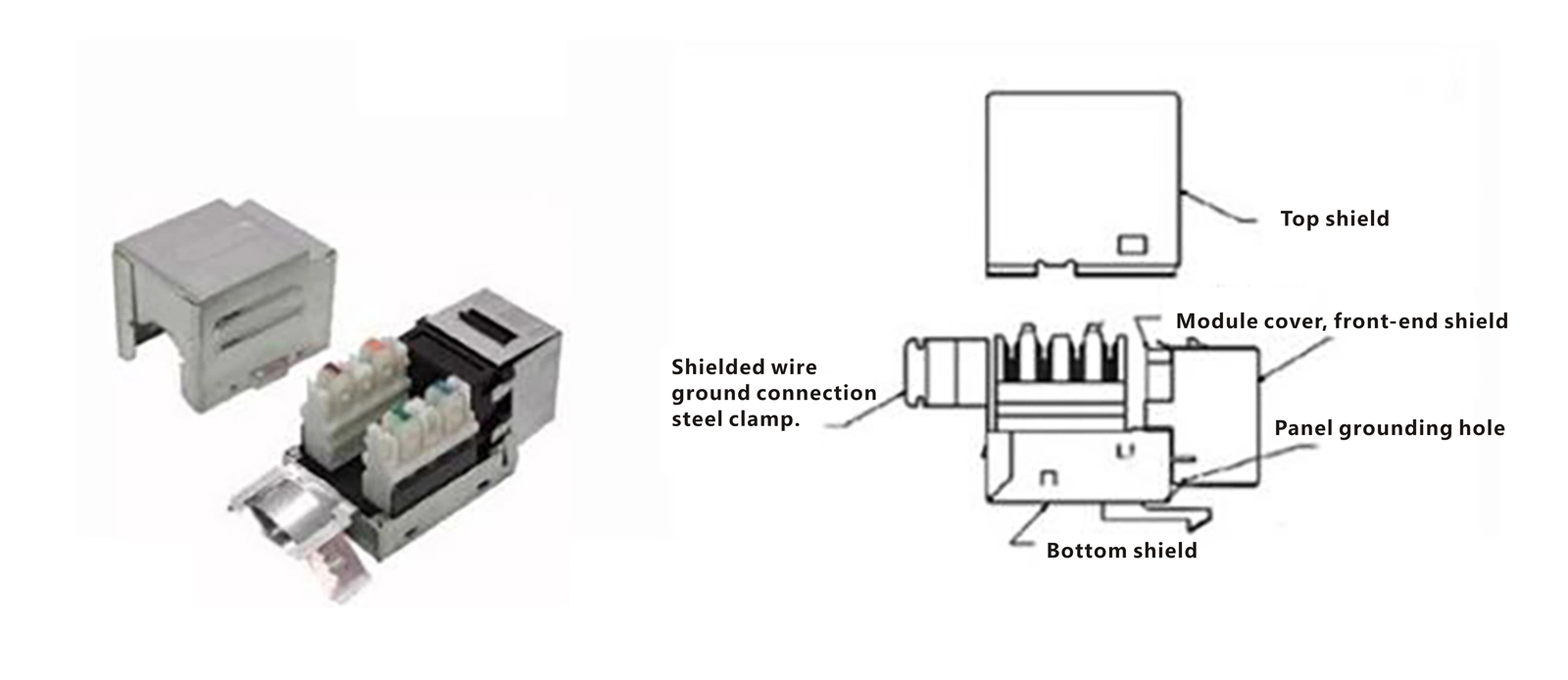

I moduli di Keystone sono anche divisi in moduli Keystone non schermati e moduli di Keystone schermati. La Figura 2-29 è un tipico diagramma fisico di un modulo chiave di pietra schermata e la Figura 2-30 mostra il suo diagramma strutturale.
Figura 2-29 Diagramma strutturale del modulo Schedeld Schedchstone Figura 2-30 Diagramma strutturale del modulo chiave di pietra calda
9. Il modulo Keystone COBTEL COPERTURA COPERCHIO COBTEL
I moduli Keystone di diversi produttori hanno design unici. Uno degli esempi più rappresentativi è il modulo Keystone di copertura di polvere incorporato Cobtel. La serie di coperture per polvere integrata presenta un coperchio di polvere integrato a molla che si ritrae automaticamente e si inserisce durante l'inserimento e la rimozione di tappi di patch. Inoltre, il suo unico "gate" sostenuto a molla garantisce che la spina patch non sia parzialmente inserita, influendo sulla trasmissione di dati stabile. Le prese tradizionali con coperture per polvere di solito richiedono l'uso di entrambe le mani per aprire il coperchio della polvere e inserire il cavo patch. Tuttavia, la presa di copertura della polvere integrata del dipartimento di rete di cablaggio Enterprise di Molex consente l'inserimento con una sola mano del cavo patch, rendendolo più conveniente da utilizzare. Inoltre, il "gate" pulirà i pin ogni volta che viene effettuata una connessione/disconnessione, impedendo in modo completo polvere e impurità di entrare nel connettore e garantire la massima protezione e capacità di trasmissione del segnale affidabile. La presa di copertura della polvere integrata di Molex ha un aspetto compatto (alto 21 mm × 21 mm di spessore × 26 mm) e raggiunge la massima densità su ciascuna postazione di lavoro. In un pannello a parete rettangolare di dimensioni standard, è possibile ospitare fino a 6 prese; In un pannello a parete quadrato di dimensioni standard con un coperchio per polvere, è possibile ospitare fino a 4 prese. La sua densità è equivalente al doppio di quella delle prese tradizionali.
Un tipo di modulo chiave schermato progettato per le applicazioni dell'ambiente industriale utilizza un metodo di schermatura diverso, con l'anello esterno circondato e fissato da una struttura a vite
10. Come eliminare il crosstalk quando si collega il jack RJ45 a tappi modulari
Quando i moduli Keystone sono collegati a tappi modulari (tappi RJ45), Crosstalk è un fattore importante considerato durante la progettazione. Per migliorare le prestazioni di trasmissione complessive del collegamento, la tecnologia di cancellazione della crosstalk viene spesso impiegata nelle prese. La tecnologia di cancellazione del crosstalk funziona generando un segnale di crosstalk anti-fase con la stessa grandezza dell'interferenza introdotta dalla spina per annullare il crosstalk.
