Cosa sono i cavi Cat 6?

Sai davvero cos'è un cavo Cat6? Catti 6 Cavi o Cat6Cavi coppie attorcigliatesono divisi in coppia attorcigliata non schermata (6E) e coppia intrecciata schermata (6ea). Il nucleo dei cavi Cat 6 è costituito da conduttori di rame nudi di 23AWG o 24AWG.



Lo standard di cablaggio CAT 6 Cable (UTP) sarà lo standard finale per il futuro cablaggio UTP e, pur fornendo una base per la selezione di prodotti ad alte prestazioni per gli utenti, dovrebbe anche soddisfare i requisiti delle organizzazioni degli standard di applicazione di rete. È usato principalmente per 100- megabit, gigabit, 10- gigabit e 100- Gigabit Ethernet Technologies nelle grandi aziende. Le specifiche degli standard CAT 6 prevedono supporti, distanze di cablaggio, tipi di interfaccia, struttura della topologia, pratiche di installazione, prestazioni del canale e requisiti di prestazione per cavi e collegamenti rigidi.



Gli standard Cat 6 specificano le prestazioni più alte cheCavo di rameI sistemi dovrebbero fornire, consentendo l'uso di cavi UTP o STP e tipi di collegamento; L'intero sistema, comprese le applicazioni e i tipi di interfaccia, deve essere compatibile all'indietro, il che significa che le applicazioni in esecuzione sui sistemi CAT 3 o 5 devono anche funzionare sui nuovi sistemi CAT 6 e l'interfaccia utente dovrebbe utilizzare la posizione 8-jack modulari. Come gli standard CAT 5, gli standard di cablaggio Cat 6 adottano anche una topologia a stella, con requisiti di distanza di cablaggio che affermano che la lunghezza del collegamento di base (collegamento permanente) non deve superare i 90 metri e la lunghezza del canale non deve superare i 100 metri.



I cavi e i sistemi CAT 6 dovrebbero avere un intervallo di frequenza di 1 ~ 250 MHz. Per testare i seguenti parametri sono necessari il sistema di cavo, i hardware, i collegamenti di base e i canali in tutti i punti di frequenza:



□ Attenuazione



□ Perdita di ritorno



□ Ritardo/inclinazione



□ Crossk (Next)



□ Powersum Crossk quasi-end (Powersum Next)



□ Crossca di Far-End Equal Livello (ElfExt)



□ Powersum a parità di end-end crossk (Powersum ElfExt)



□ Saldo (LCL, LCTL)



□ Altri



Inoltre, l'ambiente di test dovrebbe essere impostato in scenari nel caso peggiore, testando sia i prodotti che i sistemi per garantire l'usabilità dei risultati del test. I risultati dei test forniti dovrebbero anche rappresentare i valori peggiori anziché i valori medi.



Allo stesso tempo, Cat 6 è una specifica completa e può ricevere supporto nelle seguenti aree:



□ Procedure di test di laboratorio



□ Requisiti di test sul campo



□ Pratiche di installazione



□ Altre considerazioni relative alla flessibilità e alla longevità



Il sistema di cablaggio CAT 6 è stato sviluppato in base alla ricerca di T1A TR41. Lo scopo dello standard è implementare soluzioni gigabit. Gli schemi Gigabit erano originariamente ideati in base aCablaggio Cat 5I sistemi e l'utilizzo di Cat 6 potrebbero ridurre i costi della metà rispetto al CAT 5E. I margini dei parametri CAT 6 possono soddisfare meglio le esigenze degli schemi Gigabit.



I cavi CAT 6 con coppia attorcigliata hanno alcune differenze nell'aspetto e nella struttura da Cat 5 oCAT 5E Twisted PairCavi. Sono disponibili in due strutture fisiche.



Non solo la struttura fisica delCAT 6 Coppia intrecciataIl cavo aggiungi uno scheletro a croce isolato, che colloca ogni coppia di fili intrecciati nelle quattro scanalature dello scheletro a croce, ma anche il diametro del cavo è più spesso. Lo scheletro trasversale al centro del cavo ruota con le lunghezze mutevoli, fissando le quattro coppie di fili intrecciati nelle scanalature dello scheletro, mantenendo le posizioni relative delle quattro coppie e migliorando le caratteristiche di equilibrio del cavo e l'attenuazione della crosstalk. La struttura fisica con lo scheletro trasversale isolato per cavi coppia intrecciata Cat 6 è mostrata nella Figura 1.

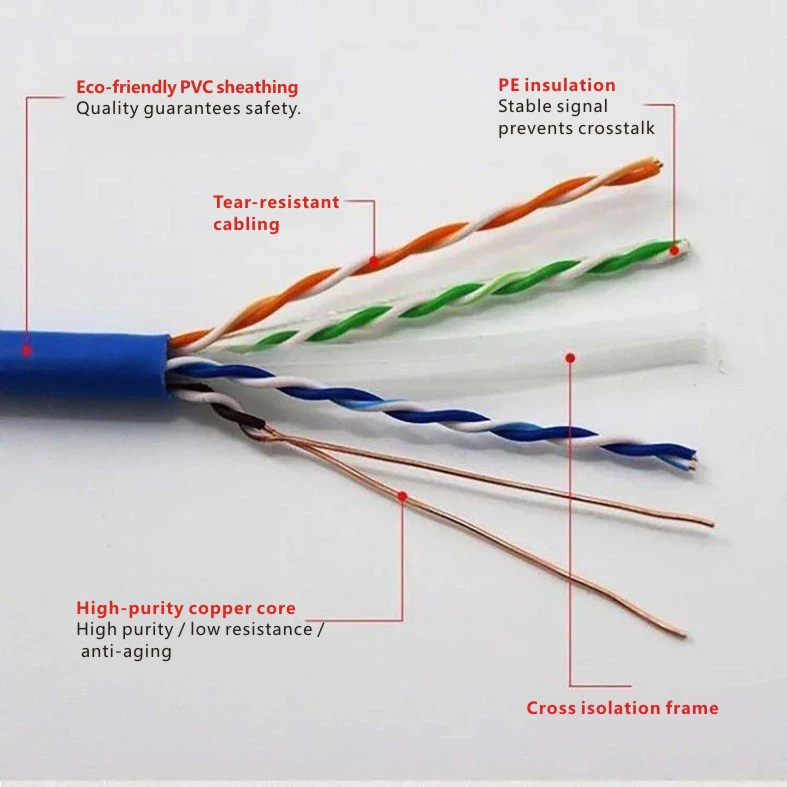

Figura 1: Struttura fisica della coppia attorcigliata dello scheletro CAT 6





La struttura fisica delcavo a coppia intrecciato gatto piatto 6è mostrato nella Figura 2.

Figura 2: Struttura fisica di Flat Cat 6 Twisted Pair

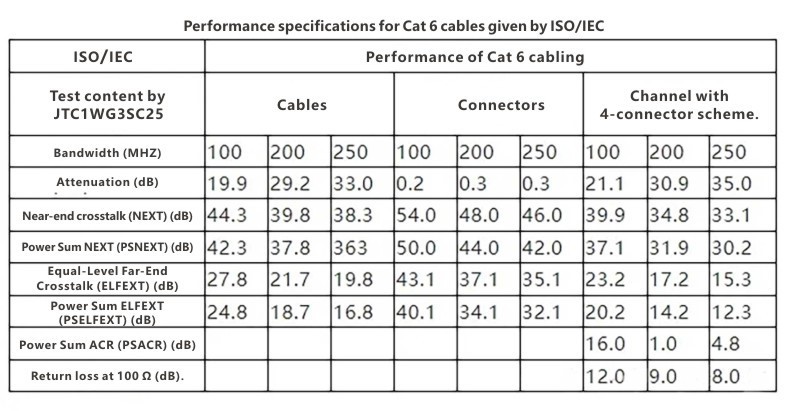

Gli indicatori di prestazione per i prodotti di cablaggio CAT 6 dati da ISO/IEC sono mostrati nella Tabella 1.



Problemi chiave per gli standard di cablaggio:



□ A 25 0 MHz, i canali Cat 6 devono fornire un valore PSACR positivo (+ve) (0..1db).

□ I canali CAT 6 includono collegamenti con 2, 3 o 4 giunti.

□ I valori di frequenza definiti per i canali Cat 6, non i valori di frequenza sul campo, sono 250 MHz. La larghezza di banda è stata aumentata a 250 MHz per soddisfare il requisito di un valore zero ACR come definito dal comitato IEEE802 in nuovi standard di cablaggio, aumentando così la frequenza del 25%.

□ I parametri delle prestazioni per cavi e componenti devono essere ricalcolati dal sistema del canale.

□ I componenti CAT 6 dovrebbero avere interoperabilità che consumano l'uso di diversi prodotti dei produttori in combinazione.

□ I componenti CAT 6 devono essere compatibili all'indietro con Cat 5 e funzionalità CAT 5 migliorate.



Gli ultimi due punti porteranno più concorrenza aconnettoreproduttori. Tuttavia, il problema della perdita di loop per i sistemi CAT 6 non è stato completamente risolto e gli indicatori di prestazione per cavi e connettori hanno bisogno di ulteriori miglioramenti. La perdita di loop è un parametro di prestazioni del sistema molto importante. Il sottocomitato EIA/TIA proposto nell'Appendice 5 di 568A (5E) per adottare livelli più rigorosi di perdita di connettore e anello dei cavi per garantire la conformità ai requisiti di livello definito dal sistema e, allo stesso modo, i sistemi CAT 6 hanno aggiunto più requisiti rispetto a CAT 5E.



CAT 6, 4- coppia Twisted utilizza conduttori di rame nudo solido 23awg, con fluoro di propilene di etilene come materiale di isolamento e ha una frequenza di trasmissione fino a 350 MHz.



Gli indicatori di performance per la coppia Cat 6, 4-, 23AWGcavo coppia attorcigliato non schermatosono mostrati nella Tabella 2 di seguito.

Frequenza (MHz)	Crossk (DB)	Attenuazione (DB)	ACR (DB)	Echo Loss (DB)	Elfext (DB)
1	84.0	1.6	82.4	24.5	77.7
4	70.8	3.3	67.3	25.5	65.1
8	65.8	4.2	61.6	25.9	58.9
10	63.7	5.3	61.4	26.1	57.3
16	61.5	6.7	53.8	26.2	53.7
20	58.5	7.5	51.0	28.2	52.2
25	58.0	8.6	49.4	29.0	50.2
31	56.0	9.7	46.3	27.9	49.1
63	52.8	143	38.5	25.9	48.3
100	51.2	18.5	32.7	23.7	40.3
155	47.5	22.9	24.6	21.2	39.4
200	49.5	26.7	22.6	20.1	36.5
250	44.8	29.7	15.1	19.1	33.0
300	42.8	32.6	10.2	18.2	30.7
350	40.4	35.8	7.6	17.2	23.6
