Come giungere i cavi in ​​fibra ottica?



Sai davvero come girare il cavo in fibra ottica? La perdita di trasmissione intrinseca difibra otticaè in gran parte determinato, ma la perdita di giunzione alle connessioni in fibra ottica dipende in modo significativo dalla qualità della fibra e della costruzione in loco.

Ridurre la perdita di giunzione alle connessioni può migliorare la distanza di trasmissione dei relè in fibra ottica e migliorare il margine di attenuazione del collegamento in fibra.



I cavi in ​​fibra ottica di giunzione segue questi passaggi: stripping, scollatura, giunzione e avvolgimento.
Gli strumenti richiesti includono: Splicer Fusion, Cleaver, Miller Stripper, Calcol, Tubing a calore, ecc.

A cavo in fibra otticaè costituito da un nucleo, rivestimento e rivestimento. La tecnica per la rimozione del rivestimento comporta padroneggiare l'approccio "costante, uniforme e rapido".



Si riferisce persino a mantenere la fibra orizzontale per evitare di scivolare;

Costante significa afferrare saldamente la spogliarellista;

Quick richiede un movimento rapido; Lo stripper dovrebbe essere tenuto perpendicolare alla fibra, leggermente inclinato verso la parte superiore, cogli delicatamente la fibra, quindi spingerla senza intoppi lungo il suo asse con una presa forte.





Controlla se tutto il rivestimento è stato rimosso dalla porzione di fibra. Se rimangono i residui, spogliare di nuovo. Per strati adesivi minimi che sono difficili da rimuovere, utilizzare un batuffolo di cotone imbevuto di alcol per strofinarlo gradualmente.
Strarre il cotone in un pezzo piatto a forma di ventola, inumidiscilo delicatamente con alcool (assicurando che non gocciola quando si schiaccia tra le dita), piegalo in una forma a V attorno alla fibra spogliata e pulite lungo il suo asse. Cambia il cotone dopo 2 o 3 usi per prevenire la ri-contaminazione del nucleo della fibra.

Mantieni la mannaia pulita e stabile. Durante la scissione, evita di creare cattive-facce di cattive pause, tagli angolati, bara o crepe.
La pulizia, la scissione e la giunzione di fibre nude devono essere eseguite consecutivamente senza ritardi lunghi, in particolare le termine preparate non dovrebbero essere esposte all'aria per troppo tempo.
Quando si muove, gestire delicatamente per evitare di toccare altri oggetti. Pulisci la grigio a V, la piastra di pressione e la lama della mannaia secondo l'ambiente per prevenire la contaminazione della faccia terminale.

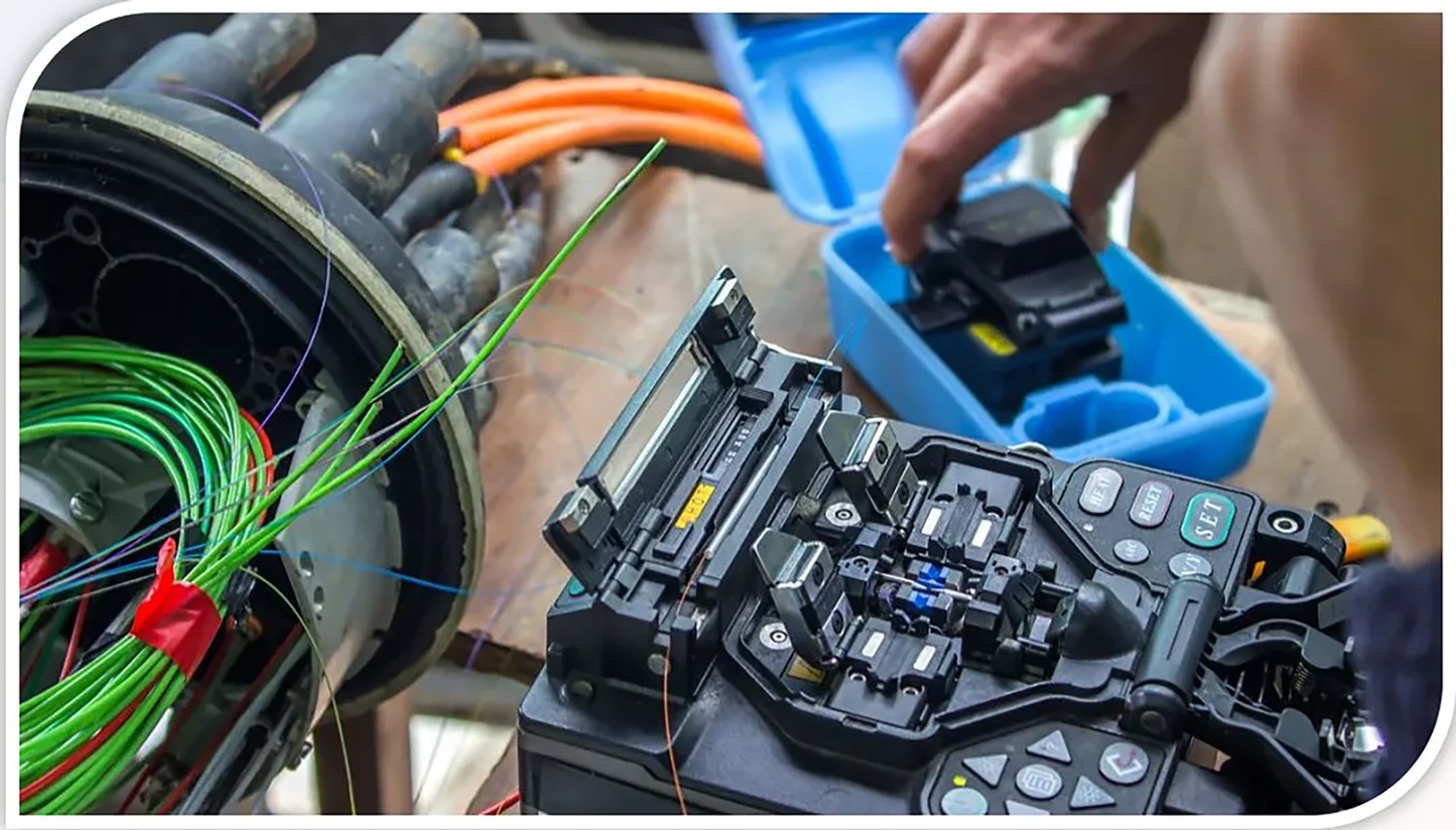

Prima di girare, impostare la pre-fusione ottimale, la corrente di fusione principale e la quantità di alimentazione in fibra in base al materiale e al tipo di fibra.
Gli schizzi di fusione automatica ad alta precisione sono dotati di tecnologia di imaging tridimensionale X, Y, Z e caratteristiche di regolazione automatica, consentendo l'ispezione, il posizionamento e l'allineamento delle fibre.
Deve essere condotto un test di scarica pre-spogliare, regolare la tensione e la posizione di scarico della macchina in base alle condizioni ambientali, consentendo così allo Splicer di adattarsi ai requisiti di scarico in loco.

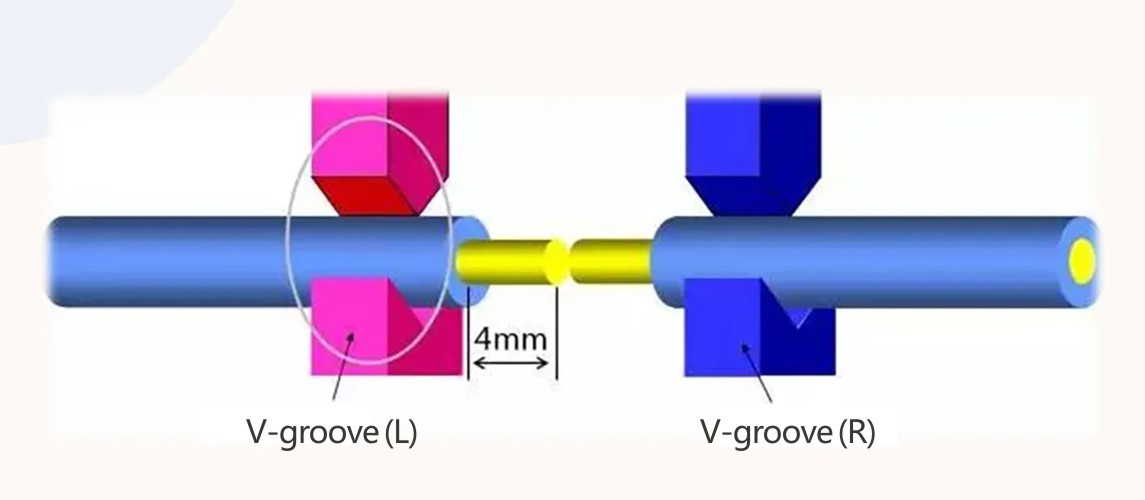

Inserire due fibre preparate dello stesso colore nella grove a V di Splicer, mantenere una distanza 15-20 μm e chiudere la copertura protettiva. Avvia la giunzione di fusione innescando l'interruttore di giunzione automatico sulla macchina.
Preriscaldamento e approccio. Utilizzare un arco elettrico per riscaldare le estremità della fibra per 0. 2-0. 5 secondi per ammorbidire o eliminare BURRS e sporgenze; Allo stesso tempo, spingi insieme le due fibre fino a quando le estremità non si contattano direttamente in una specifica forza di compressione.
Giunzione. Una volta che le fibre cessano di muoversi, usa l'arco elettrico per sciogliere e unirti alle estremità. Il tempo di scarico è in genere 2-4 secondi perfibre multimodalie 1 secondo per fibre a modalità singola.

Un tubo di restringimento del calore in fibra ottica viene utilizzato per rinforzare la connessione di giunzione.
Inserire il tubo di restringimento del calore prima di spogliarsi e vietare di inserirlo dopo la preparazione della faccia fine.
Spostare il tubo di restringimento del calore pre-posizionato nell'area giunta, assicurarsi che la giunzione sia centrata all'interno del tubo, raddrizza delicatamente l'articolazione, quindi scaldalo nel riscaldatore.



Un metodo sistematico di avvolgimento può garantire un layout logico in fibra, una perdita aggiuntiva minima, una resistenza alle condizioni ambientali ed evitare le rotture dovute alla compressione.
Metodi di avvolgimento:



Inizia con il centro e poi ai lati, posizionando ogni tubo di calore in slot fissi, seguito dalla gestione delle fibre in eccesso su entrambi i lati.

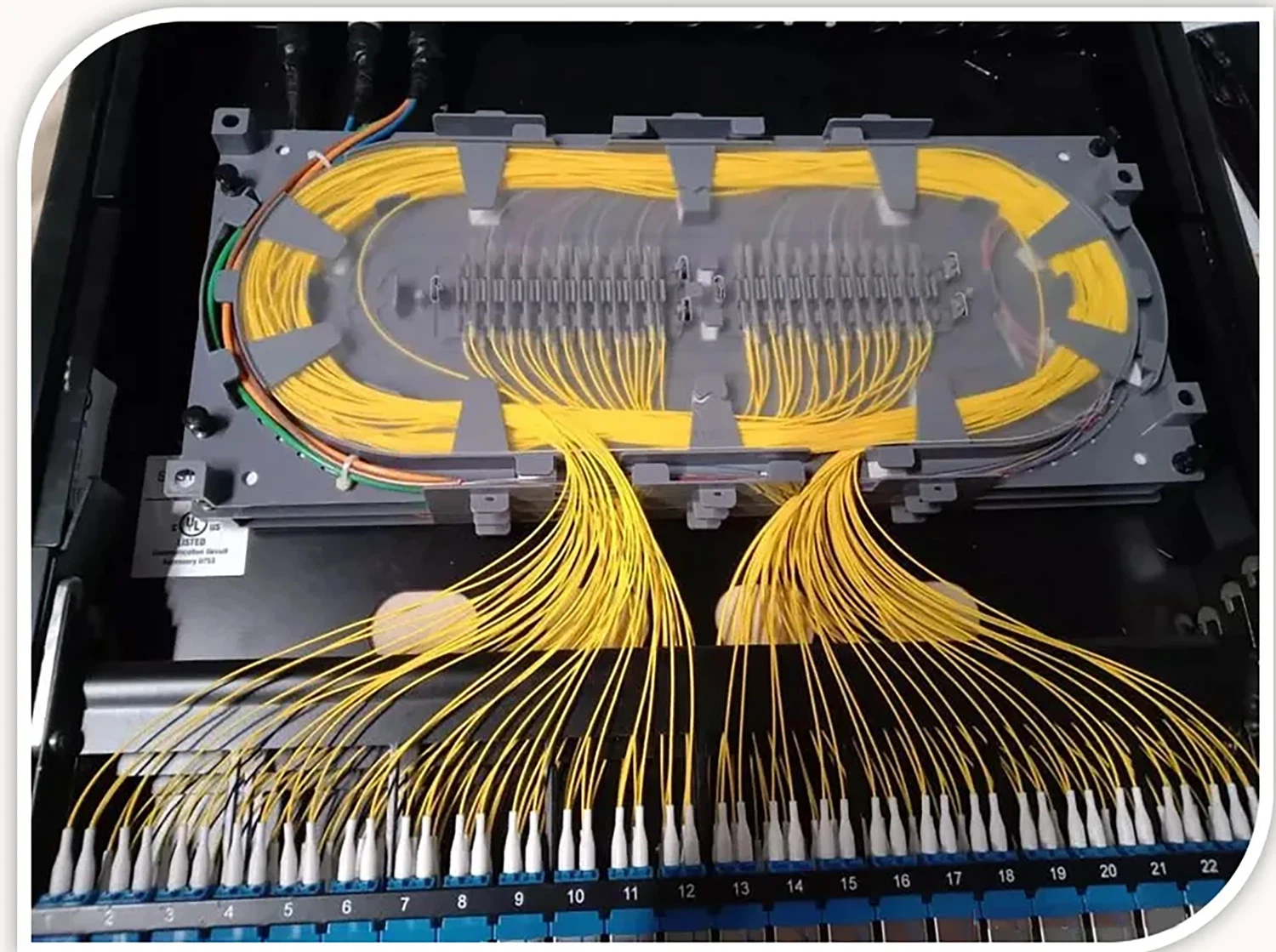

Per fibre eccessivamente lunghe o corte, srotolarle separatamente alla fine.

Coil attorno al diametro più grande possibile, garantendo la dimensione della bobina uniforme.



Le scatole di giunzione sono disponibili in canna e tipi orizzontali, con orizzontale il più comune.
Esistono vari modelli, come due in due, tre in tre, con capacità che vanno da 12 a 156 core.
Sigillare la scatola di giunzione con gomma grezza per assicurarsi che sia ermetica.

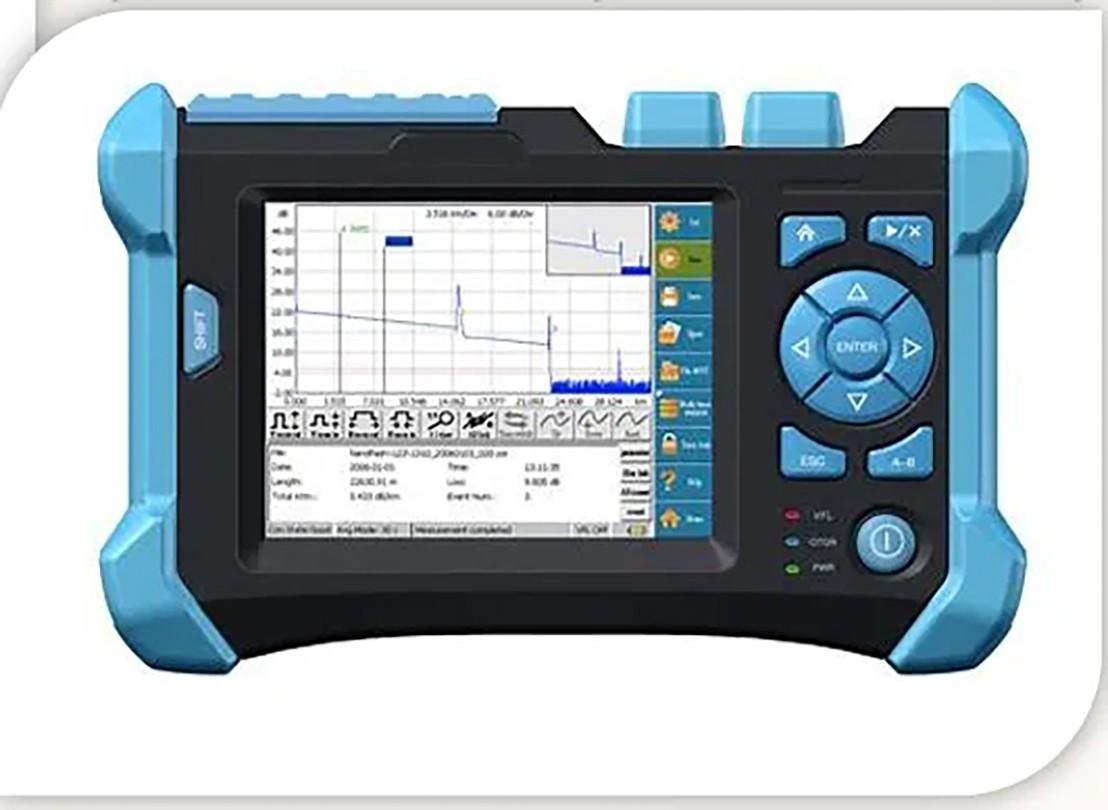

La perdita ottica è una metrica vitale per valutare la qualità dell'articolazione in fibra ottica. Strumenti come il riflesso del dominio del tempo ottico (OTDR) o i misuratori di potenza ottica possono misurare la perdita ottica sui giunti in fibra.

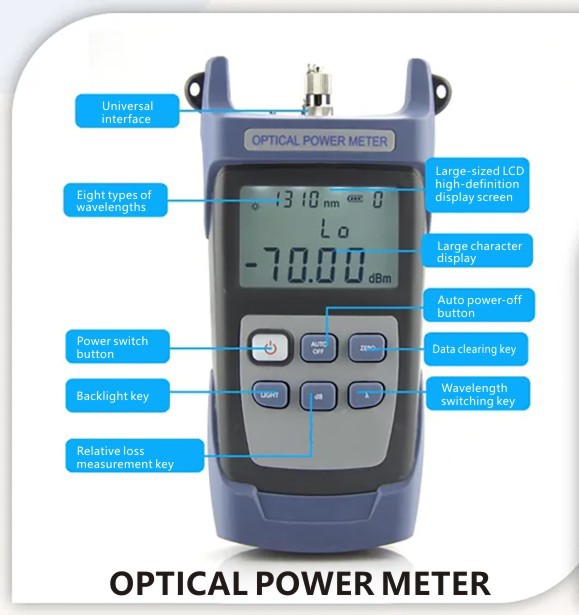

Come misurare la potenza con un misuratore di potenza ottico:
Il funzionamento di un misuratore di potenza ottico è semplice, a condizione che tu comprenda la funzione di ciascun pulsante.

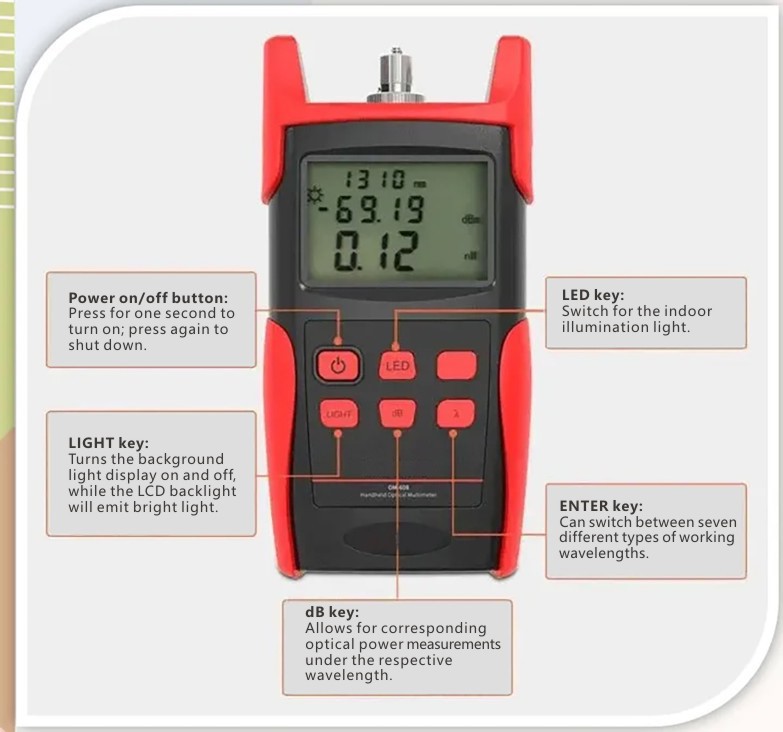

La maggior parte dei misuratori di alimentazione è dotata di quattro pulsanti: interruttore di alimentazione, display unità di misurazione (DBM o W), tasto Lunghezza d'onda (λ), chiave LED e tasto Light.





Prima di misurare la potenza, impostare la lunghezza d'onda e altri parametri del misuratore di potenza all'interno di intervalli specificati.
Una volta pronto, collegare il misuratore di alimentazione al trasmettitore o al ricevitore fine per misurare la potenza.
Infine, confronta i valori misurati con i valori di potenza standard per determinare se rientrano nell'intervallo di fluttuazione consentito (per identificare i guasti delle apparecchiature ottiche).
La perdita di fibre ottiche è la discrepanza di potenza dall'accoppiamento all'estremità della trasmissione alla fine della reception. Misurare questo richiede non solo un misuratore di potenza ottica, ma anche una fonte di luce.
Per le fibre multimodali, utilizzare una sorgente a LED da 850/1300 nm e per fibre a singola modalità, una sorgente laser da 1310/1550 nm.
I metodi di misurazione delle perdite comprendono singoli e doppi. Utilizza solo un cavo di trasmissione, mentre anche il doppio e-end richiede un cavo di ricezione.
Le misurazioni a tempo singolo possono identificare le perdite dovute al connettore del cavo di trasmissione e perdite all'interno della fibra, dei connettori o di altri giunti. Le misurazioni a doppia estremità possono identificare le perdite totali, comprese quelle tra connettori e giunzioni.

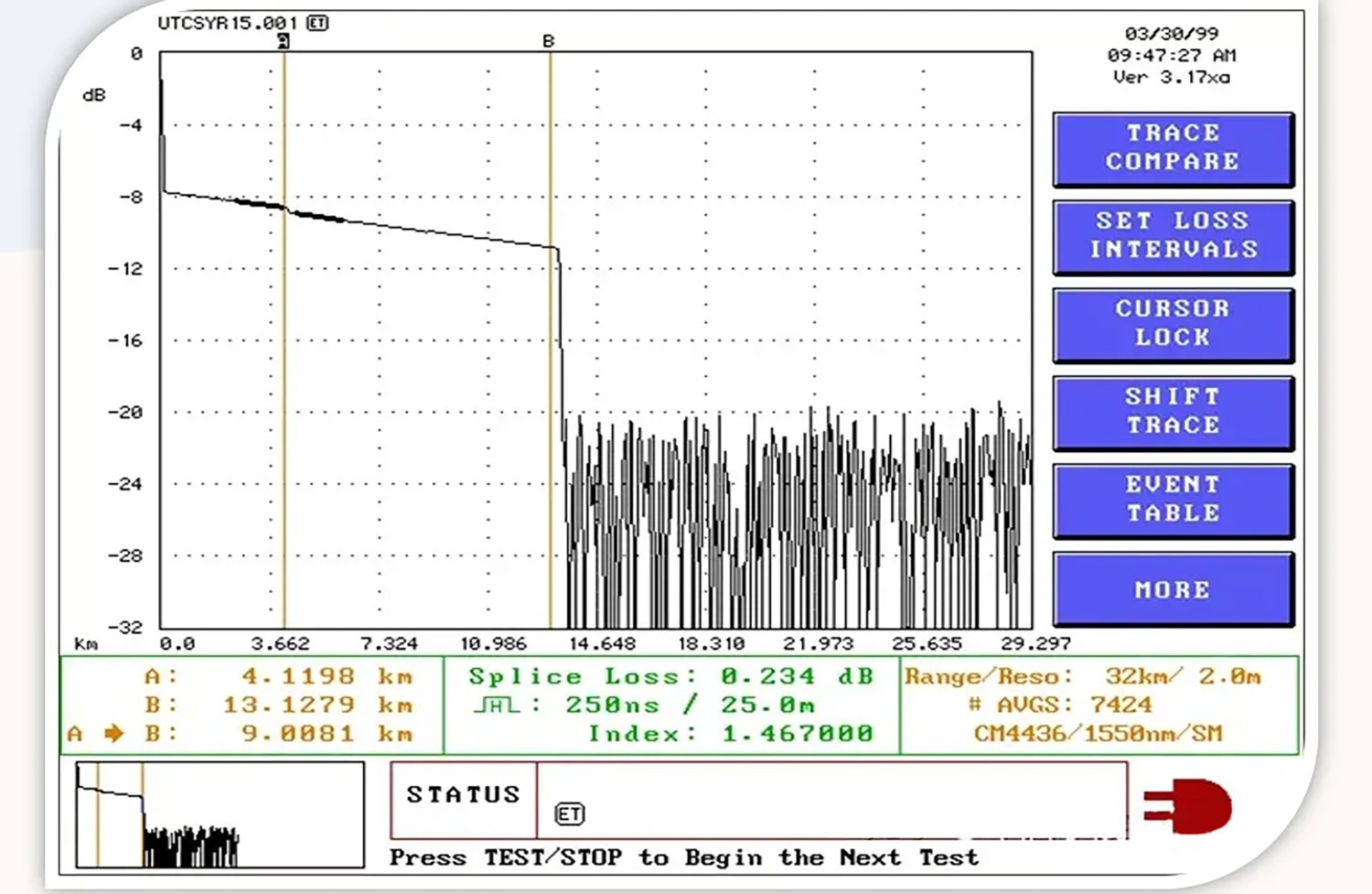

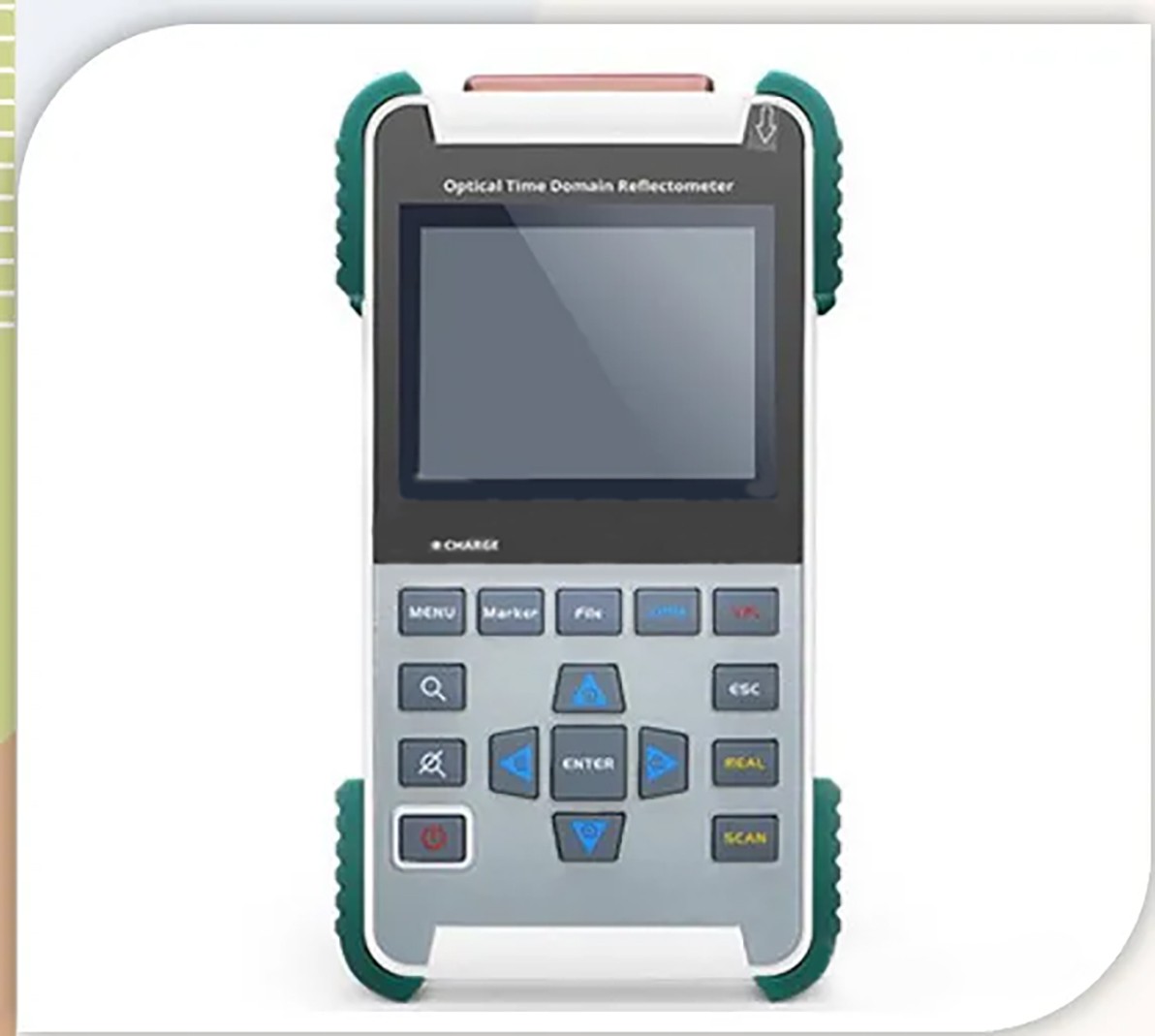

L'OTDR è essenziale per verificare l'integrità dei cavi in ​​fibra ottica, misurare la lunghezza, le prestazioni della trasmissione, l'attenuazione della connessione e il rilevamento di guasti nel collegamento in fibra.

Un OTDR inietta un laser o un impulso di luce ad alta potenza da un'estremità del cavo e riceve i segnali riflessi dallo stesso lato.
Mentre l'impulso di luce viaggia attraverso il cavo, una parte di esso viene sparsa e riflessa sul trasmettitore. L'OTDR misura solo i segnali di intensità più elevata riflessa, calcolando la lunghezza del cavo registrando il tempo di viaggio e la velocità del segnale.
L'OTDR è progettato in base ai principi del backscattering e della riflessione di Fresnel, utilizzando la luce retrodiffusa per ottenere informazioni di attenuazione, misurando così indirettamente la perdita del cavo in fibra e le posizioni dei guasti.

Riflessione di Fresnel

Il V-Notch sulla lama è progettato per lo spogliare con precisione 250 µm, strati rivestiti di 500 µm e strati tampone da 900 µm.
Un secondo slot viene utilizzato per spogliare la giacca esterna delle fibre di coda da 3 mm.

Il processo di giunzione prevede l'allineamento dei nuclei in fibra e l'utilizzo di un arco elettrico ad alta tensione per sciogliere e unirsi alle fibre.
Display: Attualmente, il sistema di allineamento del profilo (PAS) viene comunemente utilizzato per il monitoraggio dell'allineamento del core, con display LCD che mostrano direzioni x, y del processo di giunzione in fibra. L'ingrandimento della fibra può raggiungere 200-300 volte per osservare lo stato della fibra e la qualità di giunzione.
Riscaldatore: usato per riscaldare il tubo di restringimento del calore.
V-GROOVE: fissa e supporta le fibre sinistro e destro durante la giunzione.

SC (connettore quadrato), generalmente multimodale, spesso utilizzato nelle scatole di terminale,Convertitori dei media, Einterruttori.



LC (connettore Lucent), generalmente singolo, utilizzato spesso nei moduli ottici.



FC (connettore Ferrule), generalmente multimodale, comunemente usato nei vassoi in fibra ottica,ODF rack, ecc.
