Corso di tecnico in fibra ottica - Impara le basi della fibra ottica
Apr 19, 2025
[[InfoAuthor]]
Lasciate un messaggio
Sei pronto a lanciare una carriera ad alta richiesta nella spina dorsale della moderna connettività? UNcorso di tecnico in fibra otticaTi fornisce l'esperienza per progettare, installare e mantenere i sistemi che alimentano il mondo digitale di oggi. Man mano che le industrie dalle telecomunicazioni ai data center si basano sempre più su reti di fulmini e fulmine, tecnici qualificati sono richiesti senza precedenti. Questa guida completa si tuffa nei principi, alle tecnologie e alle certificazioni fondamentali trattate in uncorso di tecnico in fibra ottica, autorizzandoti a padroneggiare l'infrastruttura dietro la comunicazione globale.
In questocorso di tecnico in fibra otticaPanoramica, esplorerai argomenti essenziali come i fondamenti in fibra ottica, i principi di trasmissione del segnale e i tipi di cavi all'avanguardia, da una modalità singola per piegare le fibre insensibili. Scopri come risolvere i problemi di dispersione, minimizzare la perdita del segnale e distribuire soluzioni avanzate come connettori MPO\/MTP e cavi AOC. Che tu stia girando cavi sottomarini o ottimizzando i data center da 400 g, questa formazione fornisce competenze pratiche nella gestione delle fibre, nella terminazione del connettore e nei test di rete.
Parte 1: Introduzione alla fibra ottica\/fibra ottica
1. Concetto di fibra ottica
Fibra ottica(abbreviato come fibra) è un mezzo guidante di luce in vetro o plastica che utilizza il principio di riflessione interna totale per trasmettere la luce attraverso queste fibre. La fibra ottica fine è racchiusa in una guaina di plastica, permettendole di piegarsi senza rompersi. Tipicamente, un dispositivo di trasmissione a un diodo (LED) a emissione di luce (LED) o un raggio laser rilascia impulsi di luce nella fibra, mentre un dispositivo di ricezione all'altra estremità rileva gli impulsi usando componenti fotosensibili. Un cavo contenente fibre ottiche è chiamatocavo ottico.
A causa di una perdita di segnale significativamente più bassa rispetto alla conduzione elettrica nei fili e poiché le sue materie prime-silicon-silicio, sono abbondanti e facili da estrarre, la fibra ottica è economica, rendendola ideale per la trasmissione di informazioni a lunga distanza. L'applicazione primaria della fibra ottica è la comunicazione. Attualmente, le fibre di grado di comunicazione sono fibre prevalentemente a base di silice, con vetro al quarzo ad alta purezza (biossido di silicio, SIO₂) come componente principale. Un sistema di comunicazione in fibra ottica trasmette informazioni inviando onde di luce attraverso queste fibre.
2. Principio di lavoro della fibra ottica
Il principio di lavoro della fibra ottica si basa sulla riflessione interna totale.
Dispersione in fibra ottica
Causa di dispersione: Nelle fibre ottiche, un segnale di luce è costituito da più componenti. Poiché i componenti di frequenza\/modalità si propagano a velocità diverse, dopo aver percorso una certa distanza, sorge una differenza di ritardo. Ciò porta alla distorsione delle forme d'onda e all'ampliamento dell'impulso-un fenomeno noto come dispersione in fibra.
Effetti della dispersione: La dispersione provoca la distorsione e l'ampliamento degli impulsi di segnale, con conseguente interferenza di intersimbolo (ISI). Per mantenere la qualità della comunicazione, l'intervallo tra i simboli deve essere aumentato (cioè, riducendo la velocità di trasmissione), che limita sia la capacità che la distanza dei sistemi in fibra ottica.
Classificazione della dispersione: In base alla sua origine, la dispersione può essere classificata in:
Dispersione modale
Dispersione materiale
Dispersione della guida d'onda
Dispersione della modalità di polarizzazione
Perdita di fibre ottiche
La perdita di fibra si riferisce alla riduzione della potenza ottica dopo la trasmissione a causa di assorbimento e dispersione.
Perdita di assorbimento:
Assorbimento intrinseco: Assorbimento naturale da parte del materiale della fibra stessa.
Assorbimento di impurità: Assorbimento causato da impurità all'interno della fibra.
Perdita di dispersione:
Scattering lineare
Scattering non lineare
Scattering dell'imperfezione strutturale
Altri meccanismi di attenuazione: Perdita di microbendi, ecc.
Le fibre ottiche sono flessibili e possono piegarsi; Tuttavia, l'eccessiva flessione altera il percorso di trasmissione della luce. Quando ciò accade:
Alcune delle modalità guidate si convertono in modalità di radiazione, causando la perdita di energia della luce dalla perdita di ulteriore.
Se il raggio di flessione supera i 5-10 cm, la perdita indotta dalla flessione diventa trascurabile.
3. Vantaggi della comunicazione in fibra ottica
Enorme capacità di comunicazione: Teoricamente, una singola fibra può trasmettere contemporaneamente 10 miliardi di canali vocali. Gli attuali test di successo hanno raggiunto 500, 000 canali vocali che superano i tradizionali cavi coassiali e sistemi a microonde da migliaia a centinaia di migliaia di volte.
Lunga spaziatura del ripetitore: A causa di coefficienti di attenuazione estremamente bassi, combinati con trasmettitori ottimizzati, ricevitori, amplificatori ottici, correzione degli errori in avanti (FEC) e sistemi di fibra-ottica di modulazione (RZ) di ritorno a zero (RZ) ottengono distanze di ripetitori che superano migliaia di chilometri. Al contrario:
Cavi tradizionali: ~ 1,5 km
Microonde: ~ 50 km
Alta sicurezza e forte adattabilità: Immune alle interferenze elettromagnetiche (EMI) e resistenti alla corrosione perché:
Le fibre ottiche sono realizzate in quarzo (SIO₂), un materiale dielettrico che trasmette luce ma non elettricità e rimane inalterata dai campi elettromagnetici che li rendono altamente resistenti al rumore EMI e industriale.
I segnali trasmessi attraverso la fibra sono difficili da intercettare, migliorando la riservatezza.
Dimensioni ridotte e leggero: Con abbondanti materie prime e bassi costi di produzione, le fibre ottiche offrono soluzioni economiche e convenienti per le moderne reti di comunicazione.
Parte 2: tipi di fibre ottiche
4. Classificazione per modalità di trasmissione:
Fibra multimodale (MMF):
In grado di trasmettere più modalità di luce. Tuttavia, presenta una significativa dispersione intermodale, limitando la trasmissione della frequenza del segnale digitale, che peggiora con la distanza.
Fibra singola in modalità (SMF):
Trasmette solo una modalità di luce, con conseguente dispersione intermodale trascurabile, rendendola ideale per la comunicazione a lunga distanza.
Confronto tra fibre multimodali e multimodali:
|
Confronto
|
Fibra multimodale
|
Fibra a singola modalità (SMF)
|
|---|---|---|
|
Costo
|
Meno costoso
|
Più costoso
|
|
Attrezzatura di trasmissione
|
Base, a basso costo
|
Costi più elevati (diodi laser)
|
|
Attenuazione
|
Più alto
|
Inferiore
|
|
Lunghezza d'onda della trasmissione
|
850nm -1300nm
|
1260nm - 1650nm
|
|

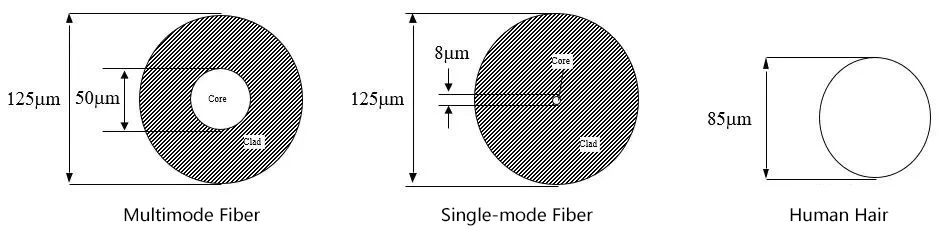

Diametro del nucleo
|
Più grande, più facile da gestire
|
Connessioni più piccole e più complesse
|
|
Distanza
|
Reti locali (<2km)
|
Access/medium/long-haul networks (>200 km)
|
|
Larghezza di banda
|
Limitato
|
Quasi illimitato
|
Conclusione:
Fibra multimodaleè meno costoso, sebbene i costi di configurazione della rete siano relativamente bassi per questo tipo.
Fibra singlemodeFornisce prestazioni superiori ma comporta costi di configurazione iniziali più elevati.
Applicazioni di fibre multimodali e in modalità singola:
Per raccomandazioni ITU-T, le fibre di comunicazione sono classificate in sette categorie (G.651-G.657), con G.651 come fibra multimodale e G.652–G.657 come fibre a modalità singola.
Tipi e applicazioni in fibra standard ITU:
|
Standard ITU
|
Tipo di fibra
|
Scenario dell'applicazione
|
|---|---|---|
|
G.651
|
Multimodale
|
Trasmissione a breve distanza (Ethernet, LAN) a 850 Nm\/1310nm lunghezze d'onda
|
|
G.652
|
SMF standard
|
Fibra a singola modalità convenzionale per 1310nm-1550nm (reti di accesso), FTTH, metro\/reti a lungo raggio
|
|
G.653
|
SMF muto con dispersione (DSF)
|
Trasmissione a lungo raggio (cavi spina dorsale\/sottomarina) a 1550nm; A gradualmente essere gradualmente
|
|
G.654
|
La lunghezza d'onda di Cutoff ha spostato SMF
|
Cavi sottomarini a lungo raggio (1550nm, nessun supporto DWDM); Distribuito in reti di trasporto 5G
|
|
G.655 Cavi spostamenti a lungo raggio\/a lungo raggio di SMF (NZDSF) spostati a lungo raggio (1550nm, compatibile con DWDM); Uso futuro limitato alla manutenzione della linea
|
|
|
|
G.656 NZDSF a bassa pendenza Una variante di NZDSF, con severi requisiti di pendenza di dispersione per le prestazioni DWDM migliorate; Fattibilità a bassa produzione
|
|
|
|
G.657 SMF insensibile alla Bend sviluppato per FTTX; Ottimizzato per FTTH in spazi confinati (ad es. Installazioni interne). Basato su G.652 con una migliore resistenza alla curva.
|
|
|
5. Cassi\/cavi patch in fibra ottica:
Anche definitofibra otticaconnettore Cavi, questi connettori di funzionalità su entrambe le estremità. UNcavo patchcomprende fibre a lunghezza fissa o multiple con connettori, collegando i dispositivi al cablaggio in fibra (ad es. Terminali ottici ascatole di distribuzione ottica).
Cavi patch in fibra singola:Tipicamente giallo con connettori blu\/maniche protettive; Supporta distanze estese (fino a 10 km).
Cavi patch in fibra multimodale:Di solito arancione o grigio con connettori beige\/neri; Intervalli di trasmissione più brevi (~ 300 m o 500 m a seconda del tipo laser: 62,5 µm o 50 µm di origini core).
Le fibre multimodali sono convenienti per le reti di costruzione o campus, mentre le fibre a modalità singola eccellono nelle applicazioni a lunga distanza nonostante richiedessero attrezzature più costose. Per installazioni inferiori a 1 km, il multimodale rimane economicamente ottimale.
ComuneConnettore in fibra otticaTipi:Strutturalmente classificato come FC, SC, ST, LC, D4, Din, MU, MT-RJ; I più diffusi sono FC, SC, ST e LC.
Connettore FC (connettore Ferrule):Alloggiamento in metallo con accoppiamento filettato; Originariamente distribuito in SANS per l'attacco del modulo sicuro(Vedi Esempio FC).
Connettore ST (pugnalata e torsione):Accoppiamento in stile baionetta in metallo; comune inpannelli patch (Vedi Esempio ST).
Connettore SC (connettore quadrato):Design di plastica push-pull; Scatta su moduli realizzati in plastica ingegneristica resistente al calore e all'ossidazione(Vedi Esempio SC).
Connettore LC (connettore Lucent):Connettore di plastica compatto per moduli SFP; ricorda una variante SC più piccola(Vedi Esempio LC).
Nota: i connettori FC (metallo) offrono una maggiore durata rispetto alle varianti di plastica e sono in genere utilizzati sui lati ODF. Etichette come "FC\/PC" o "SC\/PC" indicano i tipi di lucidatura del connettore\/contatto fisico nei segni di trecce.
6 Fibra di coda:
Noto anche come filo di coda o filo in trecce otrecce in fibra ottica, presenta un connettore su un'estremità e un nucleo di fibra esposto dall'altra. Utilizzato principalmente per collegare cavi ottici e ricetrasmettitori in fibra ottica mediante accoppiatori ecavi patchnel mezzo. In genere alloggiati in scatole di terminazione in fibra, le trecce sono giunte ad altri nuclei in fibra per semplificare l'installazione e la manutenzione del sistema dei cavi.
Classificazione di trecce:
Comecavi patch in fibra ottica, treccesono divisi in tipi in modalità singola e multipla, con differenze di colore, lunghezza d'onda e distanza di trasmissione. Le trecce multi-modalità sono in genere arancioni (lunghezza d'onda di 850 nm, ~ 500 m di intervallo), mentre le trecce a singola modalità sono gialle (lunghezza d'onda 1310nm\/1550nm, 10-40 gamma km). Per conteggio principale, sono classificati come singolo core, 4- core, 6- core, 8- core, 12- core o 24- core.
Funzione di trecce:
I trecce fungono principalmente da connettori. La fibra nuda inCavi otticiè fuso con i trecce per formare un'unità continua, mentre il connettore della treccia si interfaccia con i ricetrasmettitori in fibra per collegare fibra ai cavi coppie intrecciati e prese di rete. Gli strumenti di giunzione in fibra essenziali includono scatole di terminazione, ricetrasmettitori, trecce, accoppiatori, spogliarelliste specializzate e cleavers. Interfacce di trecce standard: SC\/PC, FC\/PC, LC\/PC, E2000\/APC e ST\/PC.
I tipi comuni in treno includono:
FC-SC (Round-to-Square): FC collega le scatole ODF, SC collega le porte del dispositivo. Questi erano comunemente usati nelle prime attrezzature SBS\/Optix.
FC-FC (round-to-round): in genere i maglioni del rack ODF.
SC-SC (quadrato a quadrato): collega le schede ottiche tra i dispositivi.
SC-LC (piccola testa quadrata): utilizza connettori snap-in. Trovato in Huawei OSN, Serie Zte S e Equipaggiamento Lucent WDM Lucent.
LC-LC: principalmente per le connessioni interne del dispositivo WDM (meno comuni).
7 MPO (push-on multi-fibra)Cavo in fibra ottica:
I connettori MPO sono principalmente caratterizzati da design compatto e ad alta densità di fibre. Dimensione del connettore SC corrispondente ma accomodanti fibre 12-24, riducono notevolmentecabinet a rackspazio di cablaggio. I connettori MPO disponibili includono 8- core, 12- core, 24- core, 48- core, 72- core e 144- design Core, con 12\/24- Core più comune.
40G Cavi patch MPOin genere usa 12- Ferrules multi-modalità core; Le versioni 100G usano 24- core. Come fibra a più modalità,Cavi MPOrispettare le classificazioni ISO 11801 (OM 1- OM5). "OM" sta per "Multi-Mode ottico", che indica lo standard di grado in fibra con funzionalità di larghezza di banda\/distanza variabili:
OM1: 1GB Ethernet
OM3\/OM4: cablaggio del data center per Ethernet 10G\/40G\/100G
OM5: estende la capacità di larghezza di banda di OM4 per soluzioni da 100 GB\/se 400 GB\/s
Vantaggi della fibra OM5:
Scalabilità: combina le tecnologie di trasmissione SWDM e parallele per supportare Ethernet da 200\/400G usando solo 8- fibra multi-modalità core.
Efficienza dei costi: incorpora la tecnologia WDM a modalità singola per supportare quattro lunghezze d'onda per fibra, riducendo significativamente i costi di cablaggio.
Compatibilità: pienamente interoperabile con OM3\/OM4 mentre supportano applicazioni legacy.
Nell'era 400G, OM5 dimostra forti prestazioni anche durante gli aggiornamenti delle apparecchiature a bassa velocità, offrendo un potenziale di applicazione eccezionale.
La sezione seguente presenta un confronto completo di queste fibre ottiche su sei parametri chiave: dimensioni di base, larghezza di banda, velocità dei dati, distanza di trasmissione, colore della giacca e tecnologia della sorgente luminosa.
OM1 Fibra
Riconoscibile dalla sua giacca esterna arancione standard
Diametro del nucleo da 62,5 micrometri (µm)
Supporta Ethernet da 10 GB fino a 33 metri (anche se principalmente distribuito in reti Ethernet da 100 Mbps)
Compatibile con dispositivi a LED che propagano centinaia di modalità di luce
Fibra OM2
Mantiene la convention di giacca arancione
Riduce le dimensioni del nucleo a 50 µm mentre si mantiene la compatibilità LED
Estende una portata Ethernet da 10 GB a 82 metri (con uso tipico in applicazioni Ethernet da 1 GB)
OM3 Fibra
Distinto per la sua giacca blu aqua
Impiega lo stesso core da 50 µm ma ottimizza per i sistemi basati sul laser con meno modalità di luce
AUTSEVES 300- metro per le prestazioni Ethernet da 10 GB attraverso l'ottimizzazione della larghezza di banda modale
La produzione migliorata ora supporta Ethernet da 100 GB a distanze 40-100 metri
Rimane la soluzione dominante per distribuzioni da 10 GB
OM4 Fibra
Compatibile completamente all'indietro con OM3 (condividendo la giacca Aqua Blue)
Ingegnerizzato per la trasmissione laser a base di VCSEL
Consegna 550- metro 10gb\/s links (vs. om3 di 300m)
Abilita Ethernet da 40\/100 GB fino a 150 m utilizzando connettori MPO
Comunemente accoppiato con 40G-Sr 4- OSFP+ e 100GBase-Sr 4- OSFP28 TRESCUS
Fibra OM5 (WBMMF - fibra multimodale a banda larga)
Identificato dalla sua giacca verde lime (verde acqua)
Mantiene una compatibilità centrale di 50 µm con om 2- OM4
Supporta maggiore o uguale a 4 canali WDM (850-953 nm finestra) a 28 Gbps per canale
Realizza:
• 440 m in reti SWDM4 40G
• 150 m in reti SWDM4 da 100 g (50 m oltre la capacità di OM4)
• 440 m in reti SWDM4 40G
• 150 m in reti SWDM4 da 100 g (50 m oltre la capacità di OM4)
Trasporta un premio di costo ~ 50% rispetto al cablaggio OM4
Vantaggi chiave OM5
Larghezza di banda ad alta densità
Opera a 850\/1300nm con capacità quad-canale (4 × tradizionale OM 1- OM4 throughput)
Combina SWDM e trasmissione parallela per abilitare Ethernet da 200\/400 g usando solo 8 fili in fibra
Riduce il conteggio delle fibre del 75% rispetto alle soluzioni convenzionali
Portata estesa
Spinge 100 g-swdm4 distanze a 150 m (vs. limite di 100m di OM4)
Prestazioni migliorate
Lowers Attenuation a 3. 0 db\/km (da 3,5 dB\/km in OM3\/OM4)
Aggiunge le specifiche di lunghezza d'onda di 953 nm
Integrazione senza soluzione di continuità
Mantiene la compatibilità dimensionale con l'infrastruttura OM3\/OM4 esistente
Offre una scalabilità superiore ai costi\/consumo di energia al di sotto delle alternative a modalità singola
Pronto a dominare le distribuzioni dei data center da 100 g\/400 g\/1t iperscale
Contesto di distribuzione
Sistemi legacy: OM1\/OM2 rimangono prevalenti nelle infrastrutture di costruzione (1 GB di Ethernet)
Dati center moderni: OM3\/OM4 DOMINA 10G -100 g di spalle ad alta velocità
Reti di prossima generazione: OM5 rivoluziona la trasmissione da 40\/100 GB attraverso il consolidamento delle fibre
Caratteristiche fisiche
Le variazioni chiave esistono in diametro, colore della giacca, sorgente luminosa e larghezza di banda modale, come mostrato di seguito:
|
Tipo
|
Diametro
|
Colore della giacca
|
Sorgente luminosa
|
Larghezza di banda*
|
|---|---|---|---|---|
|
OM1
|
62.5/125 μm
|
Arancia
|
GUIDATO
|
200 MHz · km
|
|
Om2
|
50/125 μm
|
Arancia
|
GUIDATO
|
500 MHz · km
|
|
OM3
|
50/125 μm
|
Acqua
|
Vcsel
|
2000 MHz · km
|
|
OM4
|
50/125 μm
|
Acqua
|
Vcsel
|
4700 MHz · km
|
|
OM5
|
50/125 μm
|
Verde lime
|
Vcsel
|
28000 MHz · km
|
*La larghezza di banda modale (MHz · km) indica la capacità di trasportare il segnale a distanza.
Specifiche di performance
La fibra multimodale (MMF) supporta diversi intervalli di distanza a seconda della velocità dei dati. È possibile selezionare il tipo ottimale in base alle esigenze dell'applicazione. Ecco come le massime distanze si confrontano tra le velocità dei dati:
|
Categoria
|
Ethernet veloce (100mBe)
|
1GBE
|
10gbe
|
40gbe
|
100 gbe
|
|---|---|---|---|---|---|
|
OM1
|
2000 m (~ 6562 ft)
|
275 m (902 piedi)
|
33 m (108 piedi)
|
N/A
|
N/A
|
|
Om2
|
2000 m (~ 6562 ft)
|
550 m (1804 piedi)
|
82 m (269 piedi)
|
N/A
|
N/A
|
|
OM3
|
2000 m (~ 6562 ft)
|
N/A
|
300 m (984 piedi)
|
100 m (328 ft) †††guadrattrornetay locali
|
|
Differenze tra i connettori MPO e MTP
L'MPO (Push On Multi-Fibre) rappresenta il connettore multi-fibra di prima generazione di NTT Communications del Giappone con un meccanismo di chiusura a molla, ora riconosciuto come termine standard del settore per tali connettori prodotti da più produttori. Al contrario, MTP® (Multi-Fibre Pull Off) è un marchio registrato del CONEC statunitense con sede negli Stati Uniti, che indica la loro versione migliorata proprietaria dei connettori MPO.
I connettori MTP® mantengono la piena compatibilità con i connettori MPO standard e si interconnessero perfettamente con l'infrastruttura a base di MPO. Tuttavia, incorporano numerosi miglioramenti ingegnerizzati che migliorano sia la durata meccanica che le prestazioni ottiche. La distinzione chiave tra i cavi in fibra MTP® e MPO si trova nei loro connettori: i cavi MTP® sono dotati di progetti di connettore ottimizzato con caratteristiche meccaniche e ottiche superiori.
Caratteristiche chiave dei connettori MTP®:
1. Parti di involucro esterno rimovibili per una facile manutenzione
Il design della Ferrule MT (componente di allineamento di precisione) garantisce prestazioni coerenti durante la rielaborazione della produzione o il rifornimento
Polarità reversibile sul campo dopo l'assemblaggio, con ferrule che passano rigorosi test di interferenza
2. Meccanismo di traghe flottante a molla migliora le prestazioni di trasmissione durante l'accoppiamento, mantenendo un contatto fisico costante sotto stress esterno
3. I perni guida ellittici in acciaio inossidabile migliorano l'accuratezza dell'allineamento minimizzando l'usura dei fori della guida, garantendo una trasmissione ad alta prestazione sostenuta
4. Clip di ritenzione in metallo integrato protegge l'anello push-pull.
Miglioramenti delle prestazioni:
Previene la riduzione del perno di guida
Ottimizza la distribuzione della tensione a molla
Elimina i danni delle fibre dal contatto a molla durante il funzionamento meccanico
5. Spaziatura della fibra di nastro (spazio) Massimizzazione in 12- Applicazioni in fibra e multi-fibra impediscono il danno alla fibra
6. Compatibilità versatile:
I connettori MTP® offrono quattro componenti intercambiabili standardizzati per diversi tipi di cavi:
I connettori MTP® offrono quattro componenti intercambiabili standardizzati per diversi tipi di cavi:
Cavi rotondi con costruzione a tubo sciolto
Cavi a nastro con giacche ellittiche
Gruppi di fibre a nastro nudo
Componenti di avvio ultra-short (che occupano lo spazio in meno del 45%) per installazioni ad alta densità
8. AOC Cavo ottico attivo:
L'abbreviazione perCavi ottici attivi, noto come "有源光缆" in cinese. I cavi ottici attivi AOC sono soluzioni integrate che combinanomoduli otticiCon fibra ottica, offrendo semplicità plug-and-play. Questi cavi incapsulano due moduli ottici con il mezzo in fibra ottica. Poiché la trasmissione si basa sulla fibra ottica, i moduli AOC incorporano componenti laser, con conseguenti costi più elevati rispetto al DAC. Tuttavia, le loro porte ottiche sigillate garantiscono un'affidabilità eccezionale, mentre lunghezze personalizzabili fino a 100 metri presentano un vantaggio chiave. In sostanza, i cavi AOC sono cavi patch di fibra ottica pre-terminati con moduli incorporati.
In genere limitato a diverse centinaia di metri,Cavi AOCFunzionalità di moduli e fibre permanentemente integrati, riducendo i costi di produzione minimizzando i componenti ottici discreti. Sebbene ideali per applicazioni a breve distanza, non sono intrinsecamente inadatti alla trasmissione a lungo raggio dati vincoli di lunghezza fisica. I cavi AOC vedono una vasta implementazione negli ambienti di data center IDC a causa della loro bassa sensibilità ambientale e di eliminazione diconnettore in fibraRequisiti di pulizia. Sebbene ottimizzati dai costi senza funzionalità DDM, le loro distanze di trasmissione fissa richiedono pre-configurazione durante la produzione.
Confronto AOC vs. DAC:
Cavo di collegamento diretto (DAC)Si riferisce ai cavi ad alta velocità a base di rame terminati con moduli ottici. Ampiamente adottati nelle reti di area di stoccaggio, nei data center e nelle interconnessi HPC, le soluzioni DAC stanno guadagnando importanza nelle infrastrutture di rete. Costruiti con conduttori placcati in argento e nuclei isolati in schiuma, questi cavi impiegano una schermatura di coppia e sovrall per l'integrità del segnale.
Cavo DACVantaggi:
Interoperabilità:I progressi della tecnologia in rame consentono la compatibilità con il calore conricetrasmettitori ottici
Efficienza dei costi:L'infrastruttura di rame riduce le spese di distribuzione rispetto alla fibra ottica
Performance termica:I nuclei di rame forniscono una dissipazione di calore superiore
Svantaggi DAC:
Distanza di trasmissione limitata
Fattore di forma più voluminoso e peso complicatoGestione dei cavi
Suscettibilità all'interferenza elettromagnetica, potenzialmente causando degradazione del segnale
Lo svantaggio principale delle soluzioni AOC rimane il loro prezzo premium rispetto alle alternative di rame.
9. La differenza tra fibra ottica e cavo ottico
Diagramma: composizione di un cavo in fibra ottica
La fibra ottica è un mezzo sottile e flessibile per la trasmissione di travi di luce. La maggior parte delle fibre richiede più livelli di protezione prima della distribuzione, diventando ciò che chiamiamo cavi ottici. Pertanto, la fibra forma il nucleo del cavo, quando combinato con componenti e strati protettivi, costituisce il cavo ottico completo. Questa protezione esterna protegge contro danni ambientali.
Un cavo ottico standard contiene tre elementi: la fibra stessa, uno strato tampone e una giacca esterna. Strutturalmente simile al cavo coassiale (ma senza schermatura a rete), il suo centro contiene un nucleo di vetro che trasmette la luce. Le fibre multiple sono in genere raggruppate all'interno di una guaina protettiva. Il nucleo è costituito da vetro di quarzo formato in un piccolo cilindro concentrico a doppio strato-fragile e soggetto a rotture, che richiede quindi rivestimenti protettivi. Questa composizione strutturale rappresenta la loro differenza fondamentale.
Cavi ottici sottomarini: la spina dorsale della connettività globale
I cavi sottomarini abilitano efficacemente la trasmissione di dati internazionali. Man mano che industrie come il cloud computing, i big data e l'IoT si sviluppano rapidamente, questi cavi sono diventati infrastrutture critiche per lo scambio di dati globali urgenti. La crescente domanda di InternetData center(IDC) L'interconnessione e la comunicazione in rete continuano a guidare la loro distribuzione.
I loro vantaggi, inclusi la qualità, la chiarezza, la capacità, la sicurezza, la sicurezza e i cavi sottomarini in termini di costi. La telegeografia riporta che trasportano oltre il 95% del traffico di dati intercontinentali, sovraperformando le comunicazioni satellitari sia nella larghezza di banda che nell'efficienza economica.
Ingegneria si meraviglia sotto le onde
I nuclei di cavi sottomarini contengono fibre ottiche di alta purezza che guidano la luce tramite il riflesso interno. Durante la produzione:
Le fibre sono incorporate in un composto gelatina per la resistenza all'acqua di mare
Il gruppo viene posizionato in un tubo in acciaio per la protezione da pressione
Vengono aggiunti cavi in acciaio ad alta resistenza e tubi in rame per l'integrità strutturale
I lavoratori finalmente applicano uno strato esterno in polietilene
Diagramma: schema cavo ottico sottomarino
Parte 3: attori chiave nel settore delle fibre ottiche globali
Le prime 10 società nella classifica globale di fibre e cavi sono rappresentate da quattro nazioni: gli Stati Uniti (Corning), Italia (prysmian), Giappone (Furukawa\/Ofs, Sumitomo Electric, Fujikura) e Cina (Yofc, Hengtong, Fiberhome, Fuong, ZTT). Le imprese cinesi costituiscono la metà dei primi 10. Yofc, Hengtong Optic-elettrico e comandano sostanziali quote di mercato, con YOFC che si classifica al secondo a livello globale al 12%, seguito da Hengtong all'11%. Fiberhome, Futong e ZTT detengono rispettivamente il 7%, l'8%e l'8%, assicurando il quinto, il sesto e il nono posto. Corning conduce con il 15%, mentre Furukawa\/Ofs, Sumitomo, Prysmian eCobtelrappresentano il 10%, 5%, 6%e 4%.
Figura:2019 Global Optical Fibre e Cable Market Quote.
10. Principali produttori internazionali:
Corning:La sua pianta in fibra della Carolina del Nord, nella Carolina del Nord, i primi rimuove al mondo tra i più grandi.
Furukawa Elettrica:Un giocatore multinazionale e chiave basato su Tokyo nei sistemi via cavo.
Prysmian:Un leader di fama mondiale nei cavi energetici e di telecomunicazione, con sede a Milano, in Italia.
Sumitomo Elettrico:Il principale produttore di cavi giapponese, parte del "Denki Sanpa" (Big Three Wire & Cable Companies) insieme a Furukawa e Fujikura.
Fujikura:È specializzato in soluzioni via cavo integrate.
11. Principali produttori cinesi:
Yofc (Wuhan, Hubei):Domina la capacità di preforma della fibra ottica cinese (30+% share) ed è l'unico esportatore di preformi, sostenuto da una forte ricerca e sviluppo.
Hengtong Optic-Electric (Suzhou, Jiangsu) :Persegue doppie strategie in fibre e moduli ottici, sfruttando la crescita della comunicazione marina.
Ztt (Jiangsu):Innova con un framework "cloud-pipe-terminal" e tecnologia di fibra G.654 proprietaria.
Fiberhome (Wuhan, Hubei):Guida la crescita nei settori della comunicazione ottica e delle TIC.
Interconnessione Lingding (Suzhou, Jiangsu):Vanta capacità complete della catena di approvvigionamento, che si estende su preformi, fibre, cavi e cavi di alimentazione.
Cobtel Precision Electronics Co., Ltd.(Dongguan):Produce fibre, cavi e beni semifiniti, compresi i componenti correlati e la lavorazione delle materie prime.
Parte 4: cause primarie dei guasti alla fibra ottica
12 Cause di insufficienza in fibra ottica:
1 Eccessiva lunghezza del cavo ottico o flessione
2 compressione o rottura del cavo ottico, causando sollecitazione in fibra irregolare. Se sottoposto a variazioni di pressione o temperatura, l'asse della fibra rivestita forma lievi curve irregolari o persino fratture. Ciò provoca il convertire le modalità di propagazione in modalità di radiazione, con conseguente perdita del segnale ottico.
3 giunzione di fusione cavo ottica impropria
4 Diametro del nucleo Mismatch
5 Diametro di filler Diametro
6 Connector Connector End-Face Contaminazione. ContaminatoConnettori in fibrao l'umidità in trecce costituisce una delle cause più diffuse dei guasti alla comunicazione ottica.
7 lucidatura a faccia terminale del connettore scarso
8 Connettore difettoso Contatto, principalmente nei punti di terminazione come frame di distribuzione ottica o interruttori. Ciò può derivare da errori dell'operatore, apparecchiature difettose o connettori che invecchiano, causando connessioni sciolte che portano alla perdita di riflessione del segnale e all'attenuazione delle perdite.
Un paio di:Cos'è l'array di fibre
IL prossimo Articolo:Tipi di connettori in fibra, superfici terminali e usi
