Tipi di connettori in fibra, superfici terminali e usi
Mar 25, 2025
Lasciate un messaggio
Nell’era odierna della rapida trasmissione delle informazioni,fibra otticaconnettorela comunicazione è diventata la pietra angolare delle moderne reti di comunicazione grazie alle sue capacità di trasmissione ad alta-velocità e a lunga-distanza. I connettori in fibra, in quanto componenti critici dei sistemi di comunicazione in fibra ottica, svolgono un ruolo fondamentale. In questo articolo ne presenterò diversifibra tipi di connettoriEfibra otticaendface comprese le loro definizioni, caratteristiche e applicazioni.

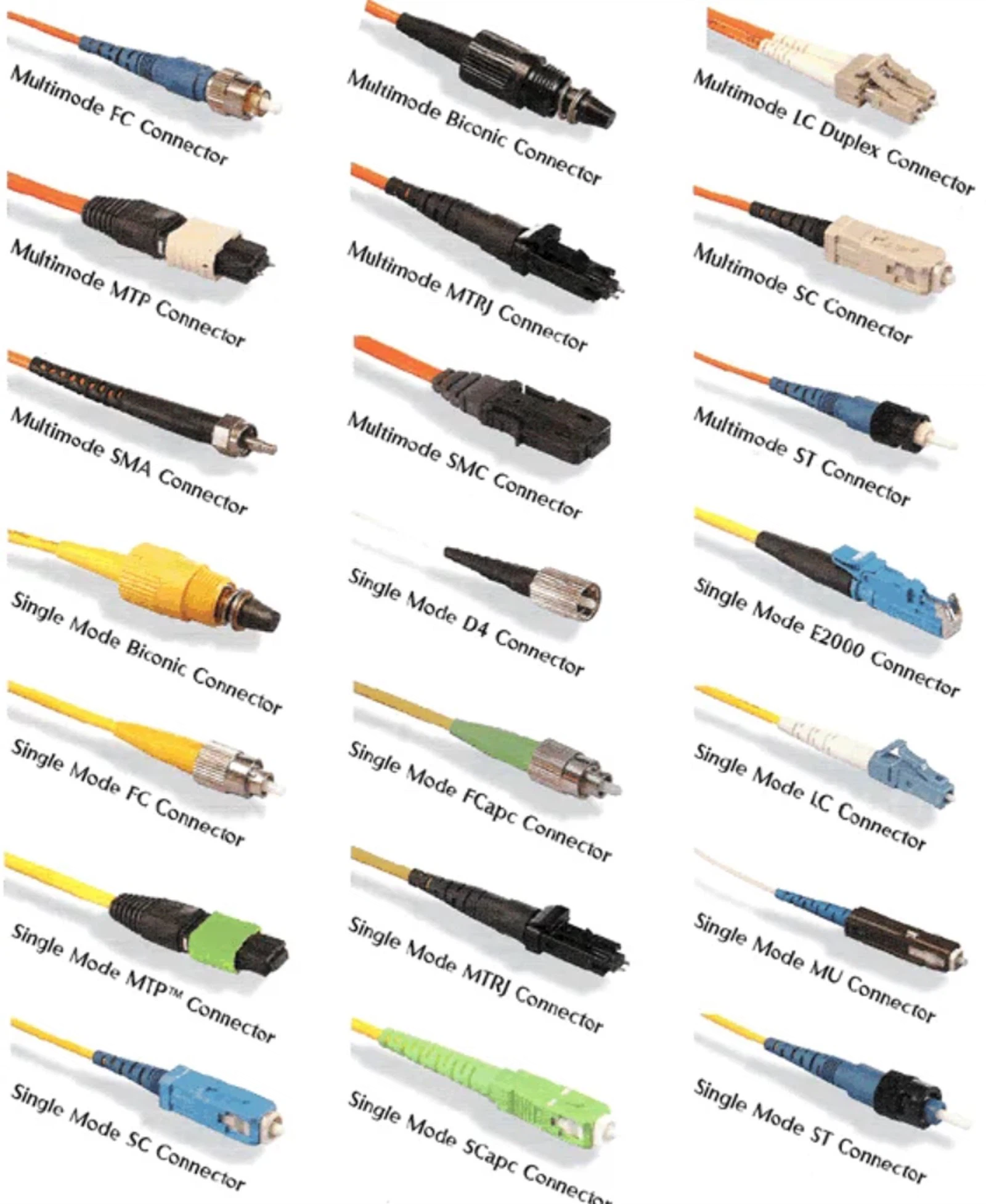

1. TradizionaleConnettori in fibraTipie applicazioni
1.1 MPO (multi-fibra Push-On)
Definizione: connettori MPOsono connettori multi-fibra ad alta-densità progettati per accogliere più fibre in un'unica interfaccia, supportando connessioni parallele per 8, 12 o 24 fibre.
Caratteristiche:
Caratteristiche:
Massimizza l'efficienza dello spazio:Risparmia spazio fisico e aumenta la densità del cablaggio.
Scalabilità:Espande facilmente la capacità della rete per futuri aggiornamenti.
Ad alta velocità:Supporta reti a velocità 40G, 100G e superiori-.
Efficienza:Riduce i tempi di installazione e manutenzione.
Applicazioni:
Applicazioni:
Data center:Utilizzato per la trasmissione di dati ad alta-velocità e per ridurre l'ingombro dei cavi.
Telecomunicazioni:Utilizzato nelle installazioni FTTH per una maggiore larghezza di banda.
Trasmissione:Supporta lo streaming video ad alta-definizione.
Calcolo ad alte-prestazioni:Facilita il trasferimento veloce dei dati tra i server.
Standard:Conforme a IEC 61754-7, TIA/EIA-604-12, ecc.
Standard:Conforme a IEC 61754-7, TIA/EIA-604-12, ecc.
1.2 Connettore LC
Definizione:Sviluppati dai Bell Labs, i connettori LC utilizzano un meccanismo di chiusura modulare simile ai connettori di tipo RJ-.
Caratteristiche:
Caratteristiche:
Dimensioni compatte:Il diametro della ghiera è 1,25 mm (metà di SC/FC), consentendo una maggiore densità delle porte.
Funzionamento semplice:Il bloccaggio push-pull semplifica l'inserimento/rimozione.
Prestazione stabile:Bassa perdita di inserzione ed elevata durata.
Applicazioni:Domina le applicazioni SFF mono-modali e sta crescendo nell'uso multimodale, comunemente presente nei router einterruttori ethernet.
Standard:Conforme a IEC 61754-20, TIA/EIA-604-10, ecc.
Applicazioni:Domina le applicazioni SFF mono-modali e sta crescendo nell'uso multimodale, comunemente presente nei router einterruttori ethernet.
Standard:Conforme a IEC 61754-20, TIA/EIA-604-10, ecc.
1.3 Connettore ST
Definizione:I connettori ST sono caratterizzati da un guscio rotondo con meccanismo di accoppiamento a baionetta, comunemente utilizzato inpannelli patch in fibra.
Caratteristiche:
Caratteristiche:
Struttura semplice:Facile da installare e mantenere.
Affidabile:L'accoppiamento a baionetta garantisce collegamenti stabili.
Ampiamente usato:Comune dentropannelli di permutazionee convertitori in fibra-ottica.
Applicazioni:Tipicamente utilizzato nelle connessioni 10Base-F e nei pannelli di connessione in fibra.
Standard:Conforme a IEC 61754-2, TIA/EIA-604-2, ecc.
Applicazioni:Tipicamente utilizzato nelle connessioni 10Base-F e nei pannelli di connessione in fibra.
Standard:Conforme a IEC 61754-2, TIA/EIA-604-2, ecc.
1.4 Connettore FC
Definizione:I connettori FC utilizzano aguscio metallicocon un giunto a vite-, comunemente presente inODF (pannelli di permutazione).
Caratteristiche:
Caratteristiche:
Durevole e robusto:Il design-a vite garantisce connessioni sicure e resistenti alla polvere-.
Versatile:Supporta superfici terminali PC/APC per diverse applicazioni.
Applicazioni:Ampiamente utilizzato nelle reti di telecomunicazioni, pannelli di connessione e terminali ottici.
Standard:Conforme a IEC 61754-1, TIA/EIA-604-1, ecc.
Applicazioni:Ampiamente utilizzato nelle reti di telecomunicazioni, pannelli di connessione e terminali ottici.
Standard:Conforme a IEC 61754-1, TIA/EIA-604-1, ecc.
Connettore 1,5 SC
Definizione:Sviluppati da NTT, i connettori SC hanno un alloggiamento rettangolare in plastica con chiusura push-pull.
Caratteristiche:
Caratteristiche:
Costo-economico:Conveniente e facile da usare.
Bassa perdita:Perdita di inserzione stabile ed elevata durata.
Alta densità:Adatto per installazioni dense.
Applicazioni:Comune in router, switch e apparecchiature di trasmissione.
Standard:Conforme a IEC 61754-3, TIA/EIA-604-3, ecc.
Applicazioni:Comune in router, switch e apparecchiature di trasmissione.
Standard:Conforme a IEC 61754-3, TIA/EIA-604-3, ecc.
Connettore da 1,6 MU
Definizione:Il connettore a fibra singola-più compatto al mondo (basato su SC), sviluppato da NTT.
Caratteristiche:
Caratteristiche:
Alta densità:Utilizza puntali da 1,25 mm per installazioni compatte.
Varianti:Include le serie MU-A (cavo), MU-B (backplane) e MU-SR (modulo).
Applicazioni:Utilizzato nelle connessioni cavo/backplane e nei moduli LD/PD.
Standard:Conforme a IEC 61754-15, TIA/EIA-604-15, ecc.
Applicazioni:Utilizzato nelle connessioni cavo/backplane e nei moduli LD/PD.
Standard:Conforme a IEC 61754-15, TIA/EIA-604-15, ecc.
1.7 Connettore E2000
Definizione:Un connettore a scatto push-pull con un-tappo antipolvere integrato, progettato perfibre mono-modali.
Caratteristiche:
Caratteristiche:
Installazioni dense:Design compatto della calotta.
A prova di polvere-:Tappo protettivo integrato.
Applicazioni:Ideale per ambienti monomodali-ad alta densità-.
Standard:Conforme a IEC 61754-18, TIA/EIA-604-18, ecc.
Applicazioni:Ideale per ambienti monomodali-ad alta densità-.
Standard:Conforme a IEC 61754-18, TIA/EIA-604-18, ecc.
2. Facce terminali del connettore in fibra: PC, UPC, APC
2.1 PC (contatto fisico)
Definizione:Una faccia terminale del PC si riferisce alla faccia finale del connettore in fibra che adotta il contatto fisico. La faccia finale è lucidata con precisione- fino a ottenere una leggera curvatura, con il nucleo della fibra situato nel punto di curvatura più alto. Ciò riduce efficacemente gli spazi d'aria tra i componenti della fibra, consentendo alle due facce terminali della fibra di raggiungere il contatto fisico.
Caratteristiche:Le parti terminali dei PC sono relativamente semplici da produrre, sono convenienti-e soddisfano le esigenze generali di trasmissione di dati, video e voce con buona stabilità e affidabilità.
Applicazioni:Ampiamente utilizzato in vari sistemi di comunicazione in fibra ottica, come data center, reti locali (LAN) e reti metropolitane (MAN). I connettori standard come SC, FC e ST adottano in genere la lucidatura della faccia terminale del PC.
Standard:La perdita di ritorno standard industriale per le superfici terminali dei PC è -40 dB.
Caratteristiche:Le parti terminali dei PC sono relativamente semplici da produrre, sono convenienti-e soddisfano le esigenze generali di trasmissione di dati, video e voce con buona stabilità e affidabilità.
Applicazioni:Ampiamente utilizzato in vari sistemi di comunicazione in fibra ottica, come data center, reti locali (LAN) e reti metropolitane (MAN). I connettori standard come SC, FC e ST adottano in genere la lucidatura della faccia terminale del PC.
Standard:La perdita di ritorno standard industriale per le superfici terminali dei PC è -40 dB.
2.2 UPC (contatto ultra fisico)
Definizione:Le facce terminali UPC sono versioni migliorate delle facce terminali del PC, caratterizzate da migliori prestazioni di lucidatura e levigatezza della superficie, con una forma a cupola-.
Caratteristiche:Le facce terminali UPC offrono una perdita di ritorno più elevata (in genere vicina a -50 dB o migliore), riducendo efficacemente l'impatto della luce riflessa sulla trasmissione del segnale e migliorando la qualità e la stabilità del segnale.
Applicazioni:Ampiamente utilizzato in scenari che richiedono un'elevata perdita di ritorno, come reti di telecomunicazioni, reti TV via cavo e data center. I connettori UPC sono particolarmente adatti per i moduli SFP 10G/25G, garantendo una minore perdita di inserzione e una maggiore perdita di ritorno.
Standard:La perdita di ritorno standard industriale per le facce terminali UPC è -50 dB.
Caratteristiche:Le facce terminali UPC offrono una perdita di ritorno più elevata (in genere vicina a -50 dB o migliore), riducendo efficacemente l'impatto della luce riflessa sulla trasmissione del segnale e migliorando la qualità e la stabilità del segnale.
Applicazioni:Ampiamente utilizzato in scenari che richiedono un'elevata perdita di ritorno, come reti di telecomunicazioni, reti TV via cavo e data center. I connettori UPC sono particolarmente adatti per i moduli SFP 10G/25G, garantendo una minore perdita di inserzione e una maggiore perdita di ritorno.
Standard:La perdita di ritorno standard industriale per le facce terminali UPC è -50 dB.
2.3 APC (contatto fisico angolato)
Definizione:Le facce terminali APC presentano un design angolato di 8 gradi, che devia la luce nel rivestimento ad angolo anziché verso la sorgente luminosa, riducendo ulteriormente la perdita di riflessione.
Caratteristiche:Le superfici terminali APC offrono la massima perdita di ritorno (tipicamente -60 dB o superiore), riducendo al minimo le interferenze dovute alla luce riflessa e migliorando la stabilità e la qualità del segnale. I connettori APC sono generalmente verdi, rendendo la faccia terminale angolata visibile ad occhio nudo.
Applicazioni:Le superfici terminali APC sono ampiamente utilizzate in scenari che richiedono una perdita di riflessione estremamente bassa, come i sistemi in fibra mono-modale, i sistemi DWDM e i sensori in fibra. Sono adatti anche per le reti broadcasting e CATV legacy.
Standard:La perdita di ritorno standard industriale per le superfici terminali APC è -60 dB.
Caratteristiche:Le superfici terminali APC offrono la massima perdita di ritorno (tipicamente -60 dB o superiore), riducendo al minimo le interferenze dovute alla luce riflessa e migliorando la stabilità e la qualità del segnale. I connettori APC sono generalmente verdi, rendendo la faccia terminale angolata visibile ad occhio nudo.
Applicazioni:Le superfici terminali APC sono ampiamente utilizzate in scenari che richiedono una perdita di riflessione estremamente bassa, come i sistemi in fibra mono-modale, i sistemi DWDM e i sensori in fibra. Sono adatti anche per le reti broadcasting e CATV legacy.
Standard:La perdita di ritorno standard industriale per le superfici terminali APC è -60 dB.
3. Conclusione
Connettori in fibrasono dispositivi che consentono connessioni rimovibili tra fibre ottiche, allineando con precisione le superfici terminali per massimizzare l'accoppiamento della luce riducendo al minimo l'impatto sul sistema. Influiscono in modo significativo sull'affidabilità e sulle prestazioni deltrasmissione otticasistemi. La faccia terminale del connettore della fibra (ad es. PC, APC) si riferisce al design fisico (piatto o angolato) della fibra stessa, spesso indicato in combinazioni come FC/PC o FC/APC-dove "FC" indica il tipo di connettore e "PC/APC" indica il design della faccia finale.
