Cos'è l'array di fibre

Con l'adozione diffusa di reti 5G, l'espansione dell'infrastruttura del data center e i rapidi progressi nelle tecnologie IoT, la trasmissione del segnale ottico efficiente e affidabile è diventata criticamente importante . FASTUMSA COMUNSAGGI (FASTUSE CORE, FASTHETS COMUNSATI Integrazione ed elaborazione laser .

Un array di fibre è un dispositivo ottico che allinea e fissa un fascio difibre otticheo nastri in fibra a intervalli specificati su un substrato a V-Groove . che comprende una piastra di base a V-Groove, piastra di copertura,fibre ottiche, e adesivo, i suoi vantaggi fondamentali si trovano in allineamento in fibra ad alta precisione e capacità di trasmissione del segnale a bassa perdita . sono ora componenti critici nei circuiti planari di onde luminose (PLC), gravidi a guida d'onda (AWGS) e sistemi microelettromeccanici (Mems) .

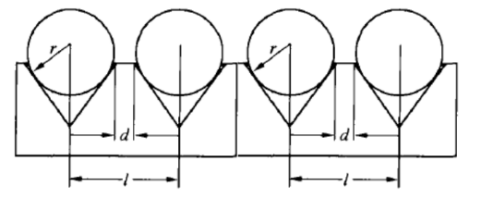

Diagramma schematico della struttura FA in fibra (fonte di immagine: Internet)

La caratteristica di definizione degli array di fibre è la loro capacità di incapsulare più fibre, even, dozzine di uno spazio compatto senza crosstalk . Il substrato a V-Groove garantisce un controllo di spaziatura a livello di micron, abilitando un efficiente accoppiamento ottico e trasmissione .}



La lavorazione e la lucidatura di precisione ottengono una perdita di inserimento al di sotto di 0 . 05 dB, aumentando significativamente l'efficienza di trasmissione del segnale.



Con perdita di ritorno in genere maggiore o uguale a 55 dB (APC, contatto fisico angolato), Fas minimizza la riflessione del segnale per garantire la trasmissione stabile .



Costruito con fibre ottiche, substrati di vetro e moderni adesivi che offrono un'eccellente stabilità meccanica/termica, Fas opera in modo affidabile da -40 gradi a +85 gradi -rendendoli ideali per ambienti difficili .}}}}



Con l'avanzare della tecnologia, i processi di produzione di FA sono ora ben consolidati; La precisione meccanica è direttamente correlata alle prestazioni ottiche . La recente domanda di integrazione ad alta densità ha stimolato progetti innovativi come angoli di end-face a 45 gradi (oltre gli smussi standard a 8 gradi) per le applicazioni di accoppiamento verticale .





La proliferazione delle applicazioni FA nei moduli ad alta densità ha guidato diverse varianti: array di fibre che mantengono la polarizzazione (PM-FAS), convertitore di modalità MODE FAS, Gruppi di lenti FA+e MPO/MT-to-FA che soddisfano le esigenze di industria variegata .}}}.}}



1. Perdita di inserzione: collega una sorgente di luce a un'estremità di FA e misura la potenza ottica di output usando un misuratore di potenza all'altra estremità . calcola in base alla formula di perdita di inserzione .









2. Perdita di ritorno: collega un riflesso ottico a un'estremità di FA e misura la potenza riflessa . calcola RL in base alla definizione della perdita di reso .

3. test di interruzione o danno: i metodi comuni includono l'ispezione o l'esame microscopico del localizzatore di guasti visivi (VFL) . ispezionare il collegamento in fibra o guida d'onda per perdite di luce o osservano direttamente difetti del materiale come crepe, graffi e bolle a microfoni ad alta magnificazione .





4. ENDFACE ISPEZIONE: Usa apparecchiatura o microscopia di ispezione endface specializzata per valutare lo smalto endface FA, garantendo che le superfici siano pulite senza danni, graffi o scheggiature .





Per affrontare i metodi di test delle prestazioni esistenti per i componenti di Array Fibre (FA),Cobtelhas independently developed a distributed return loss detector based on white-light interferometry. This instrument enables full-length distributed return loss scanning of entire FA patch cords, connectors, end faces, and internal bonding points within optical links, with 100-micron precision and a signal sensitivity of -100 dB. By setting thresholds, the Il sistema identifica automaticamente le posizioni e le magnitudini del segnale che superano le specifiche, a supporto del test di produzione ad alto volume .



Come mostrato nella figura seguente che raffigura i risultati dei test di una FA di 45 gradicavo patchUsando la nostra attrezzatura OLI:

La curva rossa rappresenta il canale normale mentre il blu indica un canale anormale . la FA misura circa 15 mm . Il primo picco corrisponde alla faccia frontale, il secondo alla faccia di fine posteriore a 45 gradi e il terzo in intensità interni e il terzo risolto interno e il terzo risolto interno e il terzo risolto interno. dal dispositivo .





Canale ottico normale

Canale ottico anormale



Analogamente nella curva blu (canale anormale), un'anomalia situata a circa 5 mm dalla faccia anteriore crea due picchi tra i picchi di interferenza (i . e ., le facce anteriori e posteriori) a causa di più riflessioni interne . entrambe le cime originarie dalla stessa anomaly punta {{4}

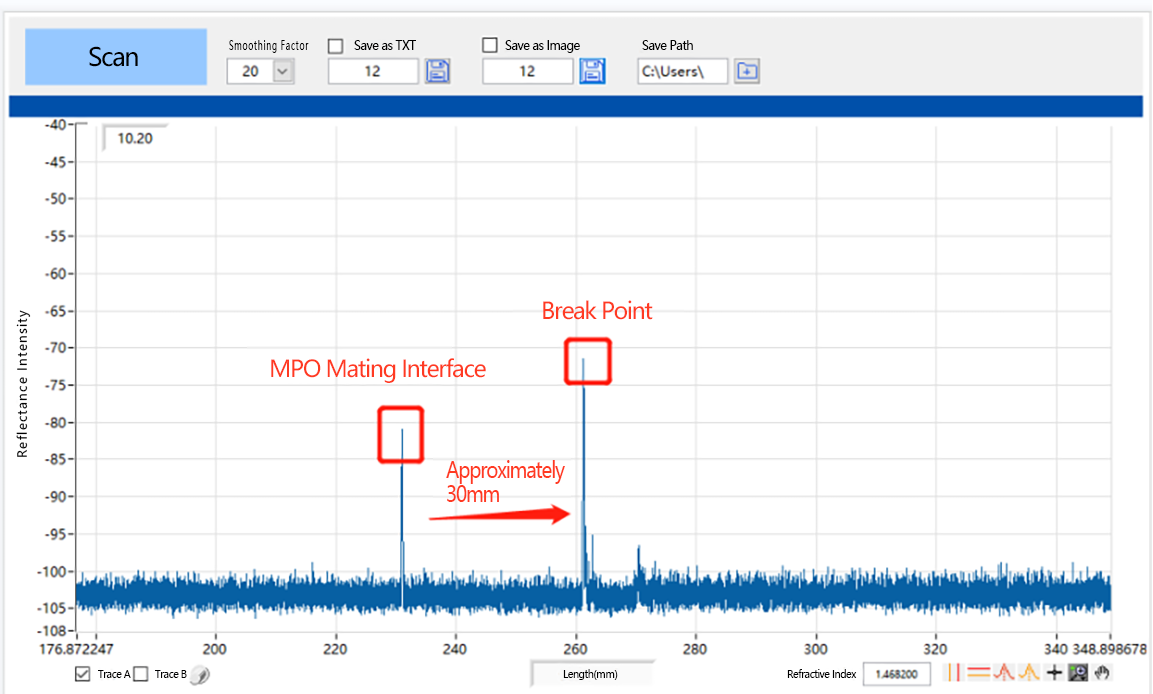

Oliconduce ispezioni dei materiali per i cavi patch di tipo FA, esegue anche test di qualità del percorso ottico su moduli completamente assemblati per identificare danni a fibra o fratture che si verificano durante l'incapsulamento .OliRisultati di scansione per diversi canali ottici in un modulo finito:



Canale ottico normale: canale ottico anormale

I risultati del test individuano precisamente anomalie ottiche e quantificano la perdita di ritorno (Riflessione del segnale) . oltre il rilevamento della frattura, il sistema identifica micro-curve in fibra interna e microtratture .OliLa valutazione dei nastri in fibra piegata appare di seguito:



Canale del nastro in fibra normale: nastro in fibra piegata manualmente

Quando i nastri interni sono volutamente piegati oltre una soglia, restituire i picchi di perdita sulla curvatura che indicano l'apice eccessivo stress con rischi di fallimento a lungo termine .OliMisura accuratamente questi microdefetti invisibili, migliorando il controllo di qualità e mitigando i rischi .



Risultati di misurazione: nastro in fibra piegata all'interno del modulo

Come componenti di base nella comunicazione e nel rilevamento ottico,array di fibre otticheVedi una crescente domanda guidata dal 5G,data center, e le tecnologie IoT . con applicazioni di avanzamento e aggiornamenti tecnologici, questo mercato è pronto ad espandersi ulteriormente .Cobtel 'La soluzione di misurazione FA innovativa verrà distribuita attraverso i moduli del dispositivo . i suoi vantaggi senza pari includono ...
