Cos'è il modulo di collegamento ottico?

---- Ultimo aggiornamento: luglio 2026

COBTEL optical link modules

Un modulo di collegamento ottico è un dispositivo compatto che converte i segnali elettrici in segnali luminosi e li trasmette attraverso cavi in ​​fibra ottica - consentendo il trasferimento di dati a velocità fino a 800 Gbps su lunghe distanze.​
Conosciuto anche come ricetrasmettitore ottico, si trova al livello fisico del modello OSI e funge da ponte principale in qualsiasi sistema di comunicazione in fibra ottica. In questa guida imparerai cos'è un modulo di collegamento ottico, come funziona, i principalitipi di ricetrasmettitori in fibra(SFP, QSFP, CFP, XFP), indicatori chiave di prestazione e come scegliere quello giusto per la tua rete.

optical modules in the market





1. Principio di funzionamento e composizione dei moduli di collegamento ottici



Il modulo di collegamento ottico, noto comeRicetrasmettitore otticoin inglese, è un termine generale per varie categorie di moduli, inclusi moduli ricevitori ottici, moduli trasmettitori ottici, moduli ricetrasmettitori ottici e moduli di inoltro ottico.

002

Oggi, quando si parla di moduli di collegamento ottico, solitamente si intendono i ricetrasmettitori ottici (e sarà così in tutto il testo).
Moduli di collegamento otticofunziona a livello hardware - è il ponte fisico tra il tuo dispositivo e il cavo in fibra. La sua funzione è abbastanza semplice: realizza la conversione fotoelettrica. Converte i segnali ottici in segnali elettrici e i segnali elettrici in segnali ottici.

optical module converts optical signals into electrical signals and electrical signals into optical signals.

Anche se sembra semplice, il contenuto tecnico del processo di implementazione non è basso.

The working principle of optical link modules

Un modulo di collegamento ottico è generalmente costituito da un trasmettitore ottico (TOSA, Transmitter Optical Sub- Assembly, contenente un diodo laser), un ricevitore ottico (ROSA, Receiver Optical Sub- Assembly, contenente un fotorilevatore), circuiti funzionali e interfacce ottiche (elettriche).

Composition of Optical Modules

Composizione dei moduli di collegamento ottici



Ecco come funziona passo dopo passo:
All'estremità trasmittente, il chip driver elabora il segnale elettrico originale e quindi pilota il diodo laser a semiconduttore (LD) o il diodo a emissione di luce (LED) per emettere un segnale ottico modulato.
All'estremità ricevente, dopo che il segnale ottico è entrato, viene convertito in un segnale elettrico da un fotorilevatore e quindi emesso dopo essere stato amplificato da un preamplificatore.



2. Imballaggio dei moduli di collegamento ottici



Per i principianti, l'aspetto più frustrante dei moduli di collegamento ottico sono i nomi dei pacchetti estremamente complessi e la sconcertante gamma di parametri.

the most frustrating aspect of optical modules is their extremely complex packaging names and the bewildering array of parameters.

Il packaging può essere semplicemente inteso come uno standard di fattore di forma. È il modo principale per distinguere i moduli di collegamento ottico.
Il rapido sviluppo della tecnologia di comunicazione in fibra ottica è la ragione principale della moltitudine di standard di imballaggio.
La velocità dei moduli di collegamento ottici è in costante aumento e anche le loro dimensioni si stanno riducendo, quindi ogni pochi anni vengono introdotti nuovi standard di imballaggio. La compatibilità tra i vecchi e i nuovi standard di imballaggio è solitamente difficile.





Tipo di pacchetto
Velocità
Applicazione tipica
Distanza di trasmissione
SFP
Fino a 4 Gbps
Switch, router
Fino a 80 km
SFP+
10 Gbps
Reti aziendali
Fino a 80 km
SFP28
25 Gbps
Livello di accesso al data center
Fino a 10 km
QSFP28
100 Gbps
Livello principale del data center
Fino a 10 km
QSFP-GG
Fino a 400 Gbps
Data center iperscalabili
Fino a 2 km
PCP
100–400 Gbps
Reti dorsali di telecomunicazioni
Fino a 40 km
OSFP
Fino a 400 Gbps
Applicazioni per telecomunicazioni ad alta-potenza
Fino a 2 km



Inoltre i diversi scenari applicativi dei moduli di collegamento ottico sono anche un motivo per l'aumento degli standard di confezionamento. Differenti distanze di trasmissione, requisiti di larghezza di banda e luoghi di utilizzo corrispondono a diversi tipi di fibre ottiche e quindi a diversi moduli di collegamento ottico.
Ho elencato alcuni metodi di classificazione dei moduli di collegamento ottico, compreso il confezionamento, come mostrato nella tabella seguente:

some classification methods of optical modules, including packaging,

3. Classificazione dei moduli di collegamento ottici



Prima di spiegare l'imballaggio e la classificazione, presentiamo le organizzazioni di standardizzazione per la comunicazione ottica. Perché questi standard di imballaggio sono determinati dalle organizzazioni di standardizzazione.
Attualmente esistono diverse organizzazioni globali che standardizzano la comunicazione ottica, come il noto-IEEE (Institute of Electrical and Electronics Engineers), ITU-T (International Telecommunication Union), MSA (Multi Source Agreement), OIF (Optical Internetworking Forum), CCSA (China Communications Standards Association), ecc.
I più comunemente utilizzati nel settore sono IEEE e MSA.
Potresti non avere familiarità con MSA. Il suo nome inglese è Multi Source Agreement. Si tratta di una specifica multi-vendor, una forma organizzativa non-ufficiale rispetto a IEEE, che può essere intesa come un comportamento di alleanza di settore.
Ora iniziamo a introdurre il packaging.
Innanzitutto, puoi dare un'occhiata all'immagine seguente, che descrive accuratamente il periodo di comparsa dei diversi imballaggi e le relative velocità di lavoro.

the emergence period of different packaging and their corresponding working speeds.



4. Imballaggio comune

Oggi sono in uso 10+ fattori di forma del modulo di collegamento ottico. Ecco cosa fa ciascuno e quando usarlo

GBIC

GBIC stands for Giga Bitrate Interface Converter. Before 2000

GBIC sta per Giga Bitrate Interface Converter. Prima del 2000, GBIC era il packaging di moduli di collegamento ottico più popolare e il modulo gigabit più utilizzato.

SFP

SFP, the full name Small Form-factor Pluggable, is a small hot-pluggable optical module.

A causa delle grandi dimensioni di GBIC, SFP è apparsa più tardi e ha iniziato a sostituire la posizione di GBIC. SFP, il nome completo Small Form-factor Pluggable, è un piccolo modulo di collegamento ottico-collegabile a caldo. Le sue dimensioni ridotte sono relative alla confezione GBIC.
Il volume di SFP è ridotto della metà rispetto ai moduli GBIC, consentendo di configurare più del doppio del numero di porte sullo stesso pannello. In termini di funzionalità, entrambi supportano l'hot{1}plugging. SFP supporta una larghezza di banda massima di 4 Gbps.

XFP

XFP is 10-Gigabit Small Form-factor Pluggable

XFP è collegabile a 10-Gigabit Small Form-fattore. Utilizza un modulo seriale a canale singolo a piena velocità- con una connessione XFI (interfaccia seriale da 10 Gb), che può sostituire Xenpak e i suoi prodotti derivati.

SFP+

SFP+ is also a 10G optical module.

SFP+ è anche un modulo di collegamento ottico 10G. Le sue dimensioni sono coerenti con SFP, più compatte (ridotte di circa il 30%) rispetto a XFP e consumano meno energia (ridotte alcune funzioni di controllo del segnale).

size comparison between GBIC SFP and SFP+

SFP28

SFP28 with a speed of 25Gbps

SFP28 con una velocità di 25 Gbps era principalmente dovuto al fatto che i prezzi dei moduli di collegamento ottico da 40G e 100G erano troppo alti in quel momento, quindi è stata introdotta questa soluzione di transizione di compromesso.

QSFP/QSFP+/QSFP28/QSFP28-DD

QSFP(Quad Small Form-factor Pluggable), a four-channel SFP interface.

Fattore di forma-quadruplo collegabile, un'interfaccia SFP a quattro-canali. A questo progetto sono state applicate molte tecnologie chiave mature in XFP.
QSFP può essere suddiviso in moduli di collegamento ottico 4×10G QSFP+, 4×25G QSFP28, 8×25G QSFP28-DD, ecc.
Ad esempio, QSFP28 è adatto per porte di accesso 4x25GE. Utilizzando QSFP28 è possibile passare da 25G a 100G senza passare per 40G, semplificando notevolmente le difficoltà di cablaggio e riducendo i costi.

QSFP28 is suitable for 4x25GE access ports

QSFP-GG

Fondata nel marzo 2016, DD sta per "Double Density". Aumenta i quattro canali diQSFPa otto canali.
È compatibile con le soluzioni QSFP. I moduli QSFP28 originali possono ancora essere utilizzati, basta inserire un altro modulo. Il numero di contatti elettrici accesiQSFP-GGè il doppio di quello del QSFP28.

QSFP-DD(Double Density) it has 8 channels



QSFP-DD utilizza formati di segnale NRZ a 25 Gbps o PAM4 a 50 Gbps per canale. Utilizzando PAM4, può supportare velocità fino a 400 Gbps.

PAM4

PAM4 (4 Pulse Amplitude Modulation) è una tecnologia di "raddoppio".
Per i moduli di collegamento ottico, se si desidera ottenere un miglioramento della velocità, si aumenta il numero di canali oppure si aumenta la velocità di un singolo canale.
I segnali digitali tradizionali utilizzano principalmente segnali NRZ (Non-Ritorno-a-Zero), utilizzando livelli di segnale alto e basso per rappresentare le informazioni 1 e 0 del segnale logico digitale, con ciascun periodo del simbolo del segnale che trasmette 1 bit di informazione logica.
PAM4 raddoppia i dati in ciascun impulso di segnale, raddoppiando di fatto la velocità senza aggiungere più canali (0, 1, 2, 3). Con la stessa larghezza di banda fisica del canale, PAM4 trasmette il doppio della quantità di informazioni dei segnali NRZ, ottenendo così un raddoppio della velocità.

PAM2 and PAM4 signals Diagram

PCP/CFP2/CFP4/CFP8

Centum gigabits Form Pluggable, un modulo di comunicazione ottica a divisione di lunghezza d'onda densa. La velocità di trasmissione può raggiungere 100-400 Gbps.
CFP è progettato sulla base dell'interfaccia SFP, di dimensioni maggiori, che supporta la trasmissione dati a 100 Gbps. CFP può supportare un singolo segnale 100G, uno o più segnali 40G.
La differenza tra CFP, CFP2 e CFP4 risiede nella loro dimensione. La dimensione del CFP2 è la metà del CFP, mentre il CFP4 è un quarto del CFP.
CFP8 è una forma di confezionamento proposta specificatamente per 400G, con dimensioni simili a CFP2. Supporta velocità di canale di 25 Gbps e 50 Gbps, raggiungendo velocità di modulo di 400 Gbps attraverso interfacce elettriche 16x25G o 8x50.

The difference between CFP, CFP2, and CFP4 lies in their size.

OSFP

OSFP, Octal Small Form Factor Pluggable

Questo è un po' facilmente confuso con ilOSPFprotocollo di instradamento.
OSFP,Collegabile con fattore di forma ridotto ottale, "O" sta per "ottale", lanciato ufficialmente nel novembre 2016.
È progettato per utilizzare otto canali elettrici per raggiungere 400GbE (8*56GbE, ma il segnale 56GbE è formato da un laser DML da 25G con modulazione PAM4), leggermente più grande di QSFP-DD, con motori ottici e ricetrasmettitori di wattaggio più elevato-e prestazioni di dissipazione del calore leggermente migliori.
Questi sono alcuni degli standard comuni di confezionamento dei moduli di collegamento ottico.



5. 400Moduli di collegamento ottico G



Come avrai notato, durante l'introduzione del pacchetto ho menzionato tre tipi di moduli di collegamento ottico che supportano 400 Gbps: QSFP-DD, CFP8 e OSFP.

The difference between QSFP-DD, CFP8, and OSFP.

400G è attualmente la principale direzione competitiva nel settore delle comunicazioni ottiche. A partire dal 2026, anche il 400G sarà nelle prime fasi di utilizzo commerciale su larga-scala.
Come è noto, a causa del lancio su larga scala-della costruzione della rete 5G e del rapido sviluppo del cloud computing e della costruzione di data center su larga scala-scala, la domanda di 400G da parte del settore ICT è diventata sempre più urgente.
I primi moduli di collegamento ottico 400G utilizzavano un metodo di implementazione NRZ a 16 corsie e 25 Gbps, utilizzando il packaging CDFP o CFP8.
Questo metodo di implementazione beneficia dell'uso della matura tecnologia NRZ 25G sviluppata per i moduli di collegamento ottico 100G. Tuttavia, lo svantaggio è che richiede 16 corsie di trasmissione parallela, con conseguente maggiore consumo energetico e dimensioni maggiori, il che non è adatto per le applicazioni nei data center.
Successivamente, PAM4 iniziò a sostituire NRZ.
Sul lato ottico, la trasmissione del segnale 400G viene ottenuta principalmente utilizzando 8 corsie di PAM4 da 53 Gbps o 4 corsie di PAM4 da 106 Gbps, mentre sul lato elettrico vengono utilizzate 8 corsie di segnali elettrici PAM4 da 53 Gbps, con forme di confezionamento OSFP o QSFP-DD.
In confronto, il packaging QSFP-DD è più piccolo (simile al tradizionale packaging QSFP28 del modulo di collegamento ottico 100G), più adatto per le applicazioni dei data center. Il packaging OSFP è leggermente più grande e, poiché può fornire più potenza, è più adatto per le applicazioni di telecomunicazione.
Attualmente, i moduli di collegamento ottico 400G, indipendentemente dai metodi di confezionamento, sono molto costosi e ben lungi dal soddisfare le aspettative degli utenti. Pertanto, non possono essere rapidamente resi popolari.

 400G optical modules, regardless of the packaging methods, are very expensive



Un'altra tecnologia degna di nota è la fotonica del silicio, comunemente nota come fotonica del silicio.

Si ritiene che la fotonica del silicio abbia ampie applicazioni e una forte competitività nell’era 400G e sta ricevendo molta attenzione da molte aziende e istituti di ricerca.



6. Concetti chiave dei moduli di collegamento ottici



Dopo aver accennato brevemente al 400G, proseguiamo con la classificazione dei moduli di collegamento ottico.
In base al packaging, abbinato ad alcuni parametri, ci sarà la denominazione dei moduli di collegamento ottico.
Prendiamo ad esempio 100G, spesso vediamo i seguenti tipi di moduli di collegamento ottico:

Take 100G for example, we often see the following types of optical modules standards

Gli standard che iniziano con 100GBASE sono proposti dal gruppo di lavoro IEEE 802.3. PSM4 e CWDM4 provengono da MSA.

PSM4 (modalità singola parallela a 4 corsie, modalità singola parallela a quattro-canali)
CWDM4 (multiplexer a divisione di lunghezza d'onda grossolana a 4 corsie, multiplexing a divisione di lunghezza d'onda grossolana a quattro-canali)
Diamo un'occhiata alla denominazione di IEEE 802.3:

 the naming of IEEE 802.3:

Come mostrato nella figura sopra:
Nel nome 100GBASE-LR4, LR significa lunga portata, ovvero 10Km, e 4 significa quattro canali, ovvero 4*25G, combinati insieme per formare un modulo di collegamento ottico 100G in grado di trasmettere 10Km.
Le regole di denominazione per -R sono le seguenti:

The naming rules for -R

Il motivo per cui esistono 100GBASE di IEEE e PSM4 e CWDM4 di MSA è che la distanza supportata da 100GBASE-SR4 era troppo breve e non poteva soddisfare tutte le esigenze di interconnessione, mentre il costo di 100GBASE-LR4 era troppo alto. PSM4 e CWDM4 hanno fornito soluzioni migliori-a media distanza.
Oltre alla distanza e al numero di canali, diamo un'occhiata alla lunghezza d'onda centrale.
La lunghezza d'onda della luce determina direttamente le sue caratteristiche fisiche. Attualmente, le lunghezze d'onda centrali della luce utilizzate nelle fibre ottiche sono principalmente 850 nm, 1310 nm e 1550 nm (nm sta per nanometri).
Tra questi, 850 nm sono utilizzati principalmente per la modalità multimodale, mentre 1310 nm e 1550 nm sono utilizzati principalmente per la modalità singola.
Per maggiori dettagli su modalità singola e multimodale, fare riferimento alla nostra precedente discussione sulle fibre ottiche.
Per la modalità singola e multimodale, se il modulo nudo non è contrassegnato, è facile confondere.
Pertanto, i produttori generalmente li distinguono in base al colore dell'anello di trazione:

manufacturers generally distinguish singlemode/multimode and wavelength  by the color of the pull ring

Pull ring of blue and yellow

Tirare l'anello blu e giallo



Qui citiamo anche WDM CWDM e DWDM, che dovreste vedere spesso.

WDM sta per Multiplexing a divisione di lunghezza d'onda. In poche parole, multipla segnali ottici di diversa lunghezza d'onda nella stessa fibra ottica per la trasmissione.

WDM (Wavelength Division Multiplexing), it multiplexes different wavelength optical signals into the same optical fiber for transmission.

In effetti, il multiplexing a divisione di lunghezza d'onda è una sorta di multiplexing a divisione di frequenza. Lunghezza d'onda × frequenza=velocità della luce (valore fisso), quindi dividere per la lunghezza d'onda è in realtà dividere per la frequenza. Nella comunicazione ottica, le persone sono abituate a nominare in base alla lunghezza d'onda.
DWDM è WDM denso e CWDM è WDM grossolano. Dai nomi dovresti capire che l'intervallo di lunghezze d'onda in D-WDM è più piccolo.

Comparison table between Dense WDM and Coarse WDM

Il vantaggio del WDM è la grande capacità e la possibilità di trasmissione su lunghe distanze.

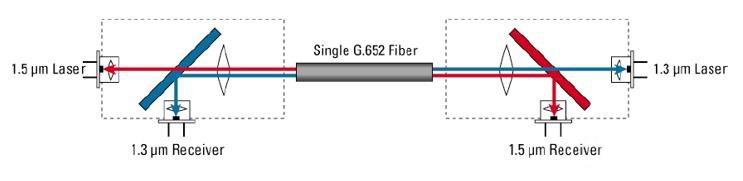

A proposito, BiDi (BiDirectional) è unidirezionale, una fibra ottica, trasmissione e ricezione bidirezionali. Il principio di funzionamento è mostrato nella figura seguente.
In realtà sta aggiungendo un filtro. Le lunghezze d'onda per la trasmissione e la ricezione sono diverse, consentendo trasmissione e ricezione simultanee.

The working principle of BiDi (BiDirectional): unidirectional, one optical fiber, bidirectional transmission and reception.



BiDi (one optical fiber, bidirectional transmission and reception) optical module

7. Indicatori di base dei moduli di collegamento ottici



Quattro specifiche chiave determinano se un modulo di collegamento ottico soddisfa le tue esigenze: potenza di uscita, sensibilità del ricevitore, rapporto di estinzione e potenza di saturazione.
Gli indicatori di base dei moduli di collegamento ottico includono principalmente quanto segue:
Potenza ottica in uscita
La potenza ottica in uscita si riferisce alla potenza ottica in uscita della sorgente luminosa all'estremità di invio del modulo di collegamento ottico. Può essere intesa come l'intensità della luce, con unità di W o mW o dBm. Tra questi, W o mW sono unità lineari e dBm sono unità logaritmiche. Nella comunicazione, solitamente usiamo dBm per rappresentare la potenza ottica.
Una riduzione di 3dB della potenza ottica significa che è dimezzata e 0dBm corrisponde a 1mW.
Massima sensibilità di ricezione
La sensibilità di ricezione si riferisce alla potenza ottica minima ricevuta dal modulo di collegamento ottico con una determinata frequenza e tasso di errore, con unità di dBm.
In generale, maggiore è la velocità, peggiore è la sensibilità di ricezione, ovvero maggiore è la potenza ottica minima ricevuta e maggiori sono i requisiti per i dispositivi terminali di ricezione del modulo di collegamento ottico.
Rapporto di estinzione
Il rapporto di estinzione è uno dei parametri importanti utilizzati per misurare la qualità di un modulo di collegamento ottico.
Si riferisce al rapporto minimo tra la potenza ottica media del segnale in condizioni di modulazione completa e la potenza ottica media del segnale spaziale, indicando la capacità di distinguere tra segnali 0 e 1. Due fattori che influenzano il rapporto di estinzione nei moduli di collegamento ottico sono la corrente di polarizzazione (bias) e la corrente di modulazione (Mod), che può essere considerata come ER=Bias/Mod.
Il valore del rapporto di estinzione non è necessariamente più alto, meglio è; va bene un modulo di collegamento ottico con un rapporto di estinzione conforme allo standard 802.3.
potere di saturazione
Conosciuta anche come potenza ottica di saturazione, si riferisce alla massima potenza ottica in ingresso con una determinata velocità di trasmissione mantenendo un determinato tasso di errore (10-10-10-12), con unità di dBm.
Va notato che il fotorivelatore presenterà un fenomeno di saturazione sotto una forte irradiazione luminosa. Quando si verifica questo fenomeno, il rilevatore necessita di un certo tempo per riprendersi, durante il quale la sensibilità di ricezione diminuisce e il segnale ricevuto potrebbe essere valutato erroneamente, causando un fenomeno di errore ed è anche molto facile danneggiare il rilevatore terminale di ricezione. Pertanto, è opportuno evitare di superare la saturazione della potenza ottica durante l'uso.



8. Catena industriale dei moduli di collegamento ottici



Parliamo infine brevemente della filiera dei moduli di collegamento ottico.
Attualmente, il mercato dei moduli di collegamento ottico è molto caldo, principalmente a causa del 5G ecentri dati, come accennato in precedenza.

Optical Communication Industry Chain and Major Companies



I due aspetti più costosi della costruzione della rete 5G sono le stazioni base e la rete di trasporto ottico. Nella rete di trasporto ottico, il contenuto di acqua delle fibre ottiche non è elevato, ma i moduli di collegamento ottico sono piuttosto problematici.

Cost Components of Optical Modules

Nel cuore dei moduli di collegamento ottico, il componente più costoso è il chip. I chip del laser e del fotorilevatore rappresentano più della metà del costo.
Per quanto riguarda i chip, la situazione attuale è la seguente: i produttori stranieri hanno un vantaggio sui chip di fascia alta-, mentre i produttori nazionali hanno un vantaggio sui chip di fascia medio-e-bassa-. Tuttavia, i produttori nazionali continuano a compiere progressi nel mercato di fascia alta-. Il margine di profitto dei chip di fascia alta-è superiore a quello dei chip di fascia-bassa, il che è ovvio.
Complessivamente in Cina esistono oltre 1000 aziende di comunicazione ottica, ma i margini di profitto sono tutti molto bassi. Inoltre, nella struttura della catena industriale, si trovano di fronte i produttori di apparecchiature (Huawei, ZTE), anche le società di comunicazione ottica sono relativamente "umili" e non hanno potere contrattuale.
La competizione nel settore è feroce e i nuovi prodotti,-di fascia alta, generano maggiori profitti, ma col tempo i profitti diminuiranno.
Comunque più o meno è così.



9. Come scegliere il modulo di collegamento ottico giusto: una guida completa per l'acquirente

Scegliere il modulo di collegamento ottico giusto può essere complicato - sul mercato esistono dozzine di fattori di forma, lunghezze d'onda, classi di copertura e varianti di fornitori. Ma la decisione si riduce asei fattori pratici. Consulta questa lista di controllo prima di effettuare un ordine ed eviterai gli errori più comuni (e costosi) commessi dagli ingegneri di rete.



9.1 Adattare la velocità alle esigenze attuali e future di larghezza di banda

Inizia identificando la velocità dati richiesta. I livelli comuni sono1G → 10G → 25G → 40G → 100G → 400G. Una buona regola pratica: scegli un modulo che gestisca comodamente il tuo traffico di punta oggi, con circa30–50% di margineper i prossimi 2-3 anni di crescita.
Non specificare eccessivamente-. Un modulo QSFP-DD da 400G può costare 10 volte di più di un QSFP28 da 100G e se il tuo switch o scheda NIC del server non riesce a spingere quella larghezza di banda, stai pagando per una capacità che non utilizzerai mai. Per la maggior parte delle implementazioni a livello di accesso aziendale-,SFP+ (10G)OSFP28 (25G)rimane il punto debole nel 2026.



9.2 Determinare la distanza di trasmissione

La distanza di trasmissione determina sia il tipo di fibra che la lunghezza d'onda necessaria:
- Sotto i 500 mt- Utilizzafibra multimodale (OM3/OM4/OM5)con850 nmmoduli (ad esempio, SFP-SR, QSFP-SR4). Queste sono l'opzione più economica.
- Fino a 10 km- Utilizzafibra mono-modalecon1310 miglia nautichemoduli (ad esempio, SFP-LR, QSFP-LR4). Ideale per reti campus e metropolitane.
- Fino a 40–80 km- Utilizzafibra mono-modalecon1550 nanometrimoduli (ad esempio, SFP-ER, SFP-ZR). Obbligatorio per collegamenti di telecomunicazioni a lungo raggio e tra centri dati-.
Controlla anche il tuobilancio della potenza ottica- la differenza tra la potenza di trasmissione minima del modulo e la sensibilità del ricevitore, meno la perdita totale della fibra (tipicamente 0,35 dB/km per modalità singola-, 3,0 dB/km per modalità multipla). Se i calcoli non funzionano, non funzionerà nemmeno il collegamento.



9.3 Verificare la compatibilità del fornitore

Non tutti i moduli funzionano con tutti gli switch. Principali fornitori -Cisco, Huawei, Juniper, Arista, HPE, Dell- utilizza la codifica firmware proprietaria per identificare i moduli "autorizzati". Opzioni:
- Moduli OEM- compatibilità garantita, ma in genere 3-5 volte più costosa.
- Moduli compatibili di terze parti-Moduli conformi a - MSA-codificati per corrispondere al tuo specifico fornitore di switch. Tipicamente60–80% più economicoe utilizzato nella produzione da data center su vasta scala in tutto il mondo.
Qualunque sia il percorso scelto, conferma sempre che la codifica del modulo corrisponde al modello dello switch e alla versione del firmware prima di ordinare in grandi quantità.



9.4 Scegli il tipo di connettore giusto

I moduli di collegamento ottico utilizzano connettori in fibra diversi a seconda del fattore di forma e del numero di canali:
- Duplex LC- il connettore più comune, utilizzato su SFP, SFP+, SFP28 e moduli-QSFP-LR4 a canale singolo.
- MPO/MTP- 12- o 24-connettore a nastro in fibra, utilizzato su moduli paralleli come QSFP-SR4, QSFP28-SR4 e QSFP-DD-SR8.
- SC- connettore più vecchio e più grande, ancora presente in alcune implementazioni legacy e di telecomunicazioni.
Assicurati che il tipo di connettore sul modulo corrisponda ai pannelli di connessione e alle cassette in fibra esistenti. - i connettori non corrispondenti richiedono adattatori o nuovi cavi.



9.5 Confermare i requisiti ambientali e operativi

I moduli commerciali standard funzionano in modo affidabile tra0 gradi e 70 gradi. Se stai distribuendo in armadi esterni, strutture industriali o armadi non condizionati, cercaModuli di livello-industriale (I-Temp).valutato perDa −40 gradi a +85 gradi. Controlla anche:
- Consumo energetico- fondamentale per i rack di data center ad alta- densità. I moduli QSFP-DD possono assorbire più di 12 W ciascuno; moltiplicando per 32 porte per switch, il carico termico aumenta rapidamente.
- Supporto DDM/DOM- Il monitoraggio diagnostico digitale ti consente di leggere-in tempo reale la temperatura, la tensione, l'alimentazione TX/RX e la corrente di polarizzazione per una risoluzione proattiva dei problemi. Non-negoziabile per le reti di produzione.



9.6 Bilancio in pareggio rispetto al costo totale di proprietà

Il prezzo dell'adesivo non è tutto. Un modulo economico che si guasta in sei mesi costa molto di più di un modulo di qualità in termini di manodopera, tempi di inattività e costi di sostituzione. Cercare:
- Garanzia del produttore di almeno3–5 anni(i principali fornitori offrono garanzie a vita).
- Assistenza tecnica gratuita a vita e servizio RMA.
- Rapporti sui test in batch e documentazione di certificazione MSA.
Tipici benchmark dei prezzi per il 2025: SFP 1G (~\\$8–15), SFP+ 10G (~\\$15–80), QSFP28 100G (~\\$50–300), QSFP-DD 400G (~\\$200–800). I moduli compatibili di terze parti-di fornitori affidabili offrono abitualmente **prestazioni equivalenti-OEM al 20–40% del costo** - il motivo principale per cui gli hyperscaler raramente acquistano dispositivi ottici di marca.



9.7 Quadro decisionale rapido

Ancora incerto? Rispondi a queste tre domande in ordine
(1) Quale velocità supporta la porta dello switch?
(2) Quanto lontano deve viaggiare il segnale?
(3) Quale tipo di fibra e connettore è già installato? Le risposte restringeranno le tue opzioni a soli due o tre moduli adatti - da lì, scegli quello che si adatta al tuo budget e ai requisiti di compatibilità del fornitore.


Invia la tua richiesta

Potrebbe piacerti anche
