1. Le funzioni e le applicazioni dei jack Keystone RJ45

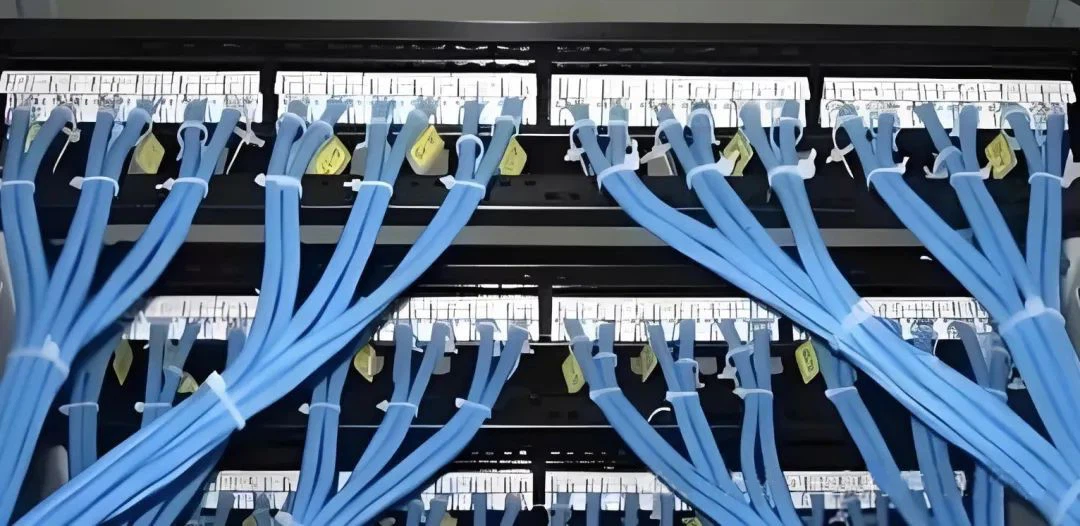

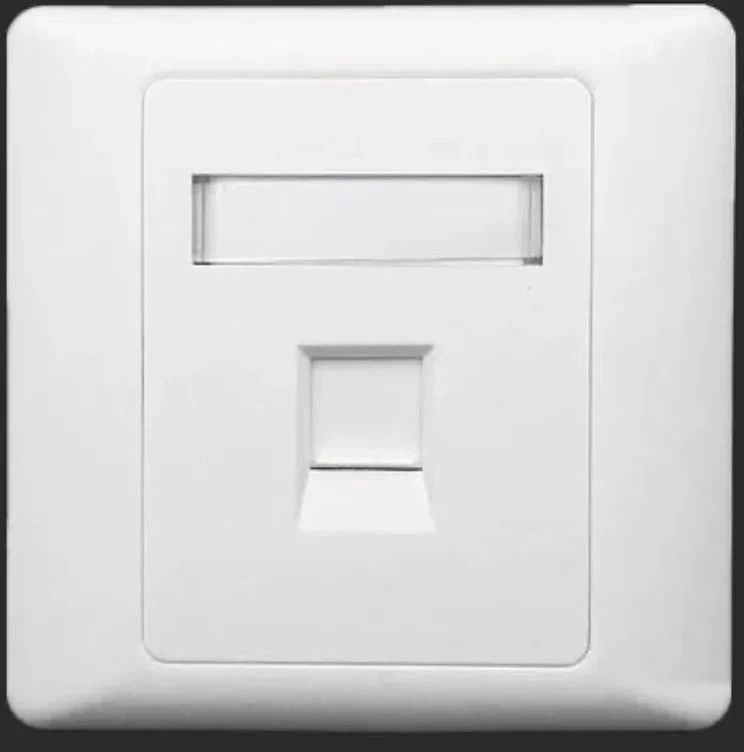

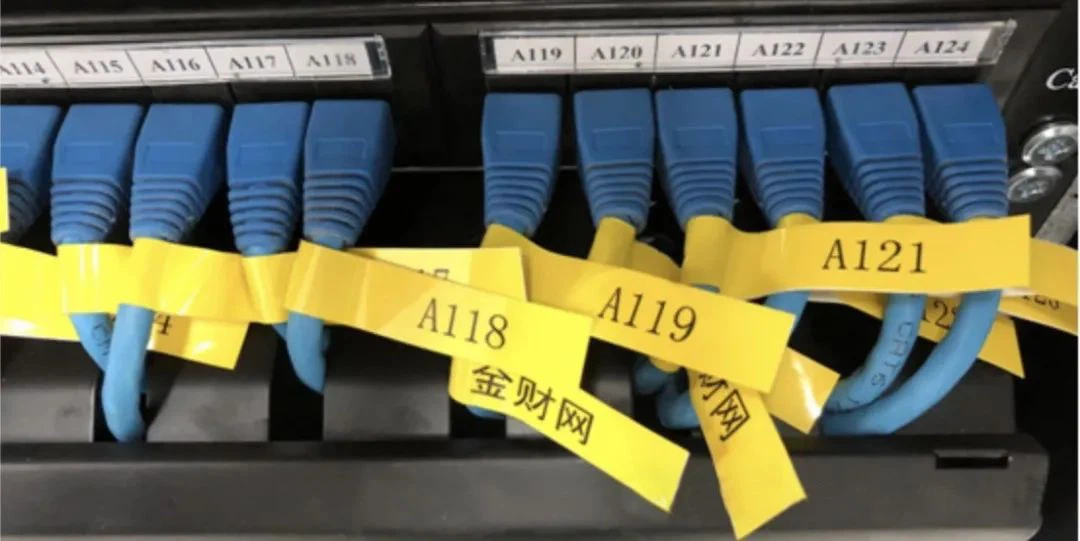

Probabilmente abbiamo familiarità conConnettori RJ45, come molte persone che non sono nel settore dei cablaggi possono facilmente stabilire una connessione via cavo di rete con unPlug RJ45. Tuttavia, i jack Keystone RJ45 possono essere meno familiari. In effetti, i jack di Keystone sono una parte cruciale dei sistemi di rete, svolgendo un ruolo chiave nel raggiungimento di connessioni di rete stabili ed efficienti. Un jack Keystone RJ45 standard sembra quello mostrato di seguito.
2. Classificazioni di jack Keystone RJ45
2.1 classificato per struttura

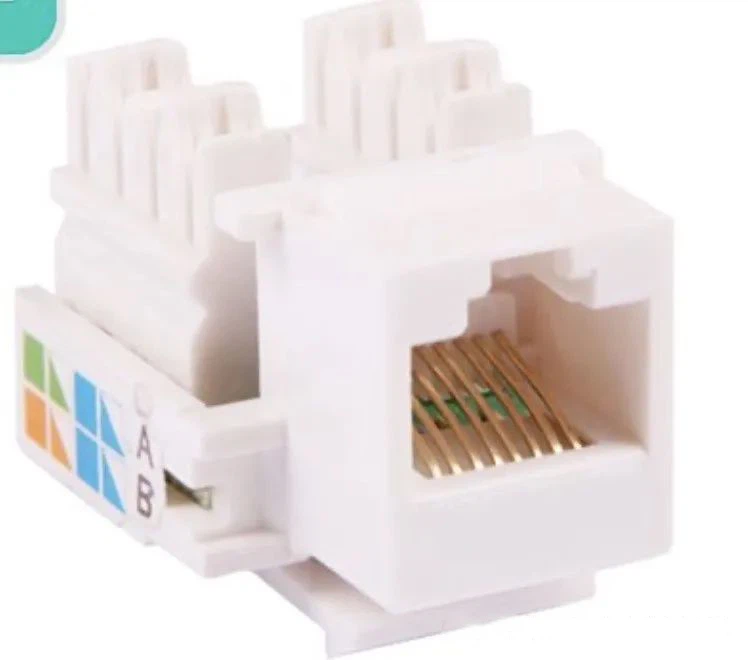

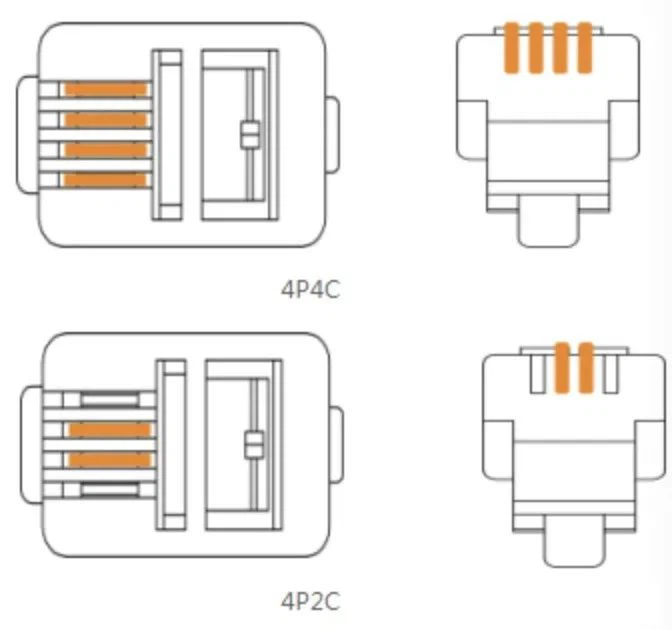

I jack Keystone RJ45 a cui ci riferiamo di solito sono 8p8c rj 45- Tipo le prese per jack Keystone. Esistono anche altri tipi, come quelli utilizzati nei sistemi telefonici e nelle macchine per fax, che differiscono nel numero di nuclei di filo che possono supportare all'interno della presa e del connettore. Il connettore RJ45 che usiamo spesso è anche noto come 8p8c. La struttura interna di un connettore o socket 8p8C è costituita da 8 posizioni (posizione) e 8 punti di contatto (contatto), che sono i punti di connessione metallica. Ogni punto di contatto corrisponde a un nucleo di filo del cavo di rete. I nostri cavi di rete di dati hanno 8 core, che corrispondono perfettamente. Questa struttura 8p8C garantisce connessioni di rete stabili e trasmissione dei dati, consentendo un supporto di rete ad alta velocità.
2.2 classificato dalla schermatura

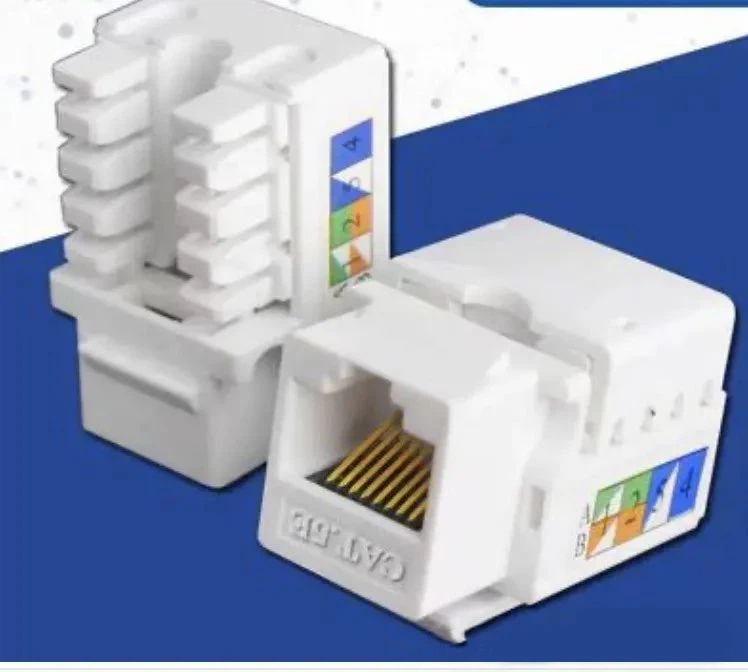

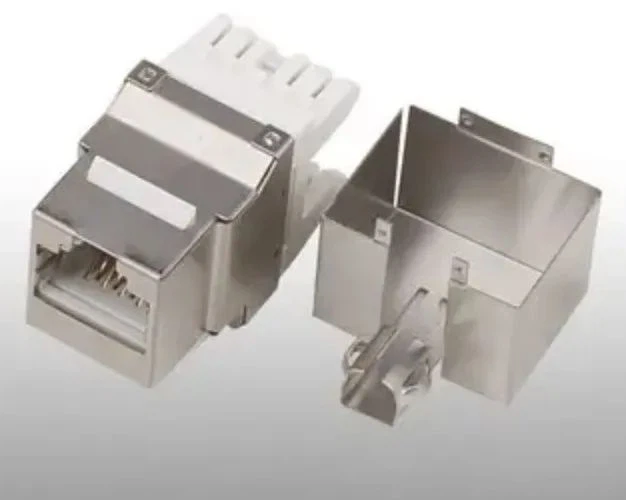

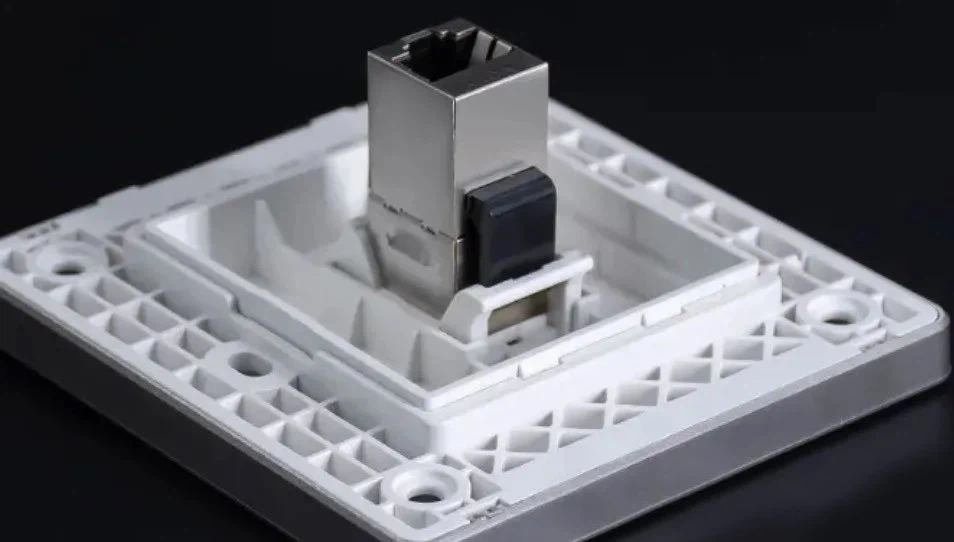

I jack Keystone RJ45 possono anche essere classificati in base al fatto che abbiano capacità di schermatura, semplicemente divise in tipi non schermati e schermati. I jack Keystone RJ45 non schermati sono il tipo più comune, con una struttura semplice e a basso costo, adatti per ambienti con bassi requisiti di schermatura elettromagnetica, come le impostazioni generali di casa e ufficio. I jack Keystone RJ45 schermati, d'altra parte, hanno migliori capacità anti-interferenza e di protezione elettromagnetica, rendendoli ampiamente utilizzati in ambienti con elevati requisiti per la qualità della trasmissione del segnale e la sicurezza dei dati, come finanziamenti, assistenza sanitaria e applicazioni militari.
2.3 classificato con i metodi di cablaggio
Oltre alla classificazione mediante struttura interna e metodi di schermatura introdotti nell'articolo precedente, i jack Keystone RJ45 possono anche essere classificati con metodi di cablaggio. Se guardiamo a Keystone Jacks, possiamo vedere che ci sonoModuli Keystoneche sono privi di strumenti e altri che richiedono cablaggi in loco.
Quest'ultimo prevede l'utilizzo di uno strumento di crimpaggio per inserire ciascun nucleo del cavo di rete nello slot corrispondente secondo la sequenza di cablaggio TIA568A o 568B e assicurarlo saldamente. Ogni slot è collegato ai punti di connessione in metallo nella parte anteriore del jack di chiave di volta RJ45. Questa integrazione consente alla presa di jack di Keystone RJ45 di connettersi senza soluzione di continuità con il cavo di rete. Ogni striscia di metallo nella presa è collegata a ciascun nucleo del cavo di rete.

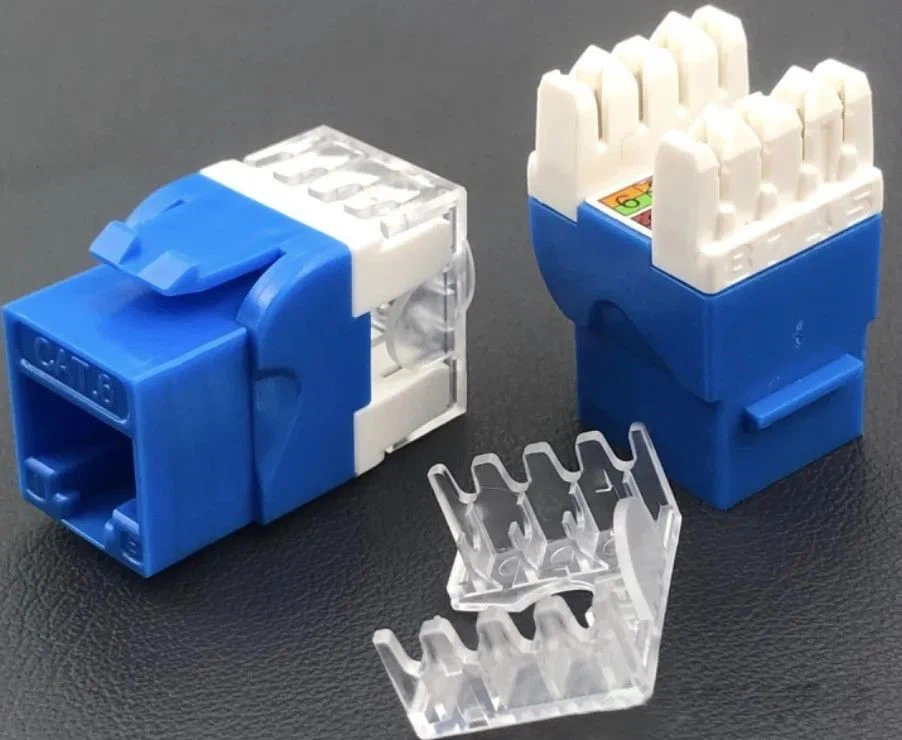

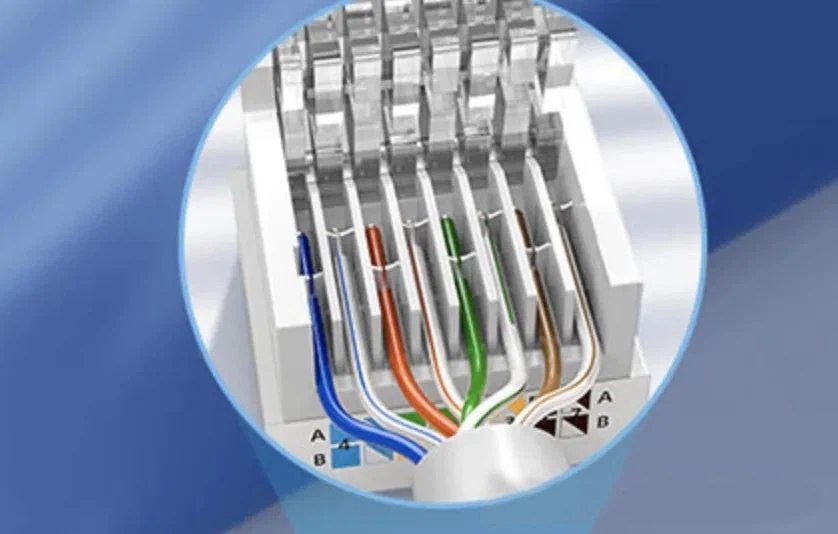

I jack Keystone senza strumenti sono dotati di terminali di cablaggio integrati, eliminando la necessità di uno strumento di crimpaggio. Gli otto core del cavo di rete possono essere posizionati direttamente in ciascun slot e fissati premendo.
I jack Keystone RJ45 senza strumenti sono più comunemente utilizzati negli attuali cablaggi di rete a causa dei loro vantaggi: migliore flessibilità, installazione più semplice e maggiore scalabilità e flessibilità a causa del loro design plug-and-play. Tuttavia, molti installatori preferiscono ancora i jack Keystone cablati per la trasmissione del segnale stabile, poiché i punti di contatto sono più stabili. Tuttavia, l'installazione del modulo cablato è più complessa e richiede competenze professionali.
2.4 classificato per le prestazioni di trasmissione
Quando si introducono i cavi di rete, abbiamo menzionato che possono essere classificati comeCat5e, Cat6, Cat7, Cat8, ecc., In base alla frequenza operativa e alle prestazioni di trasmissione.
Maggiore è la velocità di trasmissione, più spessi sono i nuclei di filo per garantire che possano trasportare più segnali di rete, che richiede la differenziazione dei connettori corrispondenti. Le spine RJ45 sono differenziate, quindi sono i jack di Keystone.
La maggior parte dei jack Keystone RJ45 sono etichettati sul loro alloggio, come Cat5E per la categoria 5E e Cat6 per Cat 6.
La differenza tra Cat5e e Cat6 è nell'artigianato e nello spessore delle strisce di metallo interne. InCat7EJacks Cat8, la placcatura dorata viene aggiunta alle strisce metalliche per migliorare la conduttività del segnale. Ciò corrisponde ai connettori RJ45, in cui i connettori CAT7 e CAT8 ad alta velocità richiedono anche una placcatura dorata e ulteriori strati di schermatura.
3. Composizioni di jack Keystone RJ45:
Il jack Keystone RJ45 ha 8- punti di contatto del pin all'interno della spina anteriore, corrispondenti agli otto fili delcavo coppia attorcigliato; Sul retro, ci sono quattro colonne di cablaggio su ciascun lato, con un alloggiamento in policarbonato e clip di metallo incorporate nelle colonne di cablaggio che si collegano ai punti di contatto. Codici codici a colori di cablaggio universale sono contrassegnati su entrambi i lati delModulo Keystone, in due file. La riga A rappresenta la modalità di cablaggio T586A e la riga B rappresenta la modalità di cablaggio T586B. Questo è il modulo di informazione RJ45 più comune che richiede uno strumento di crimpaggio.
Il nucleo del jack Keystone RJ45 è la spina modulare. I conduttori o i fori di socket placcati in oro mantengono una connessione elettrica stabile e affidabile con i contatti a pluvia modulare. L'attrito tra i contatti e la presa rafforza ulteriormente il contatto elettrico mentre viene inserita la spina. Il design socket incorpora un meccanismo di blocco complessivo, garantendo la massima resistenza di estrazione quando viene inserita una spina modulare (come una spina RJ45). I blocchi di cablaggio sul jack RJ45 collegano ilcoppia attorcigliataattraverso gli slot e le clip di bloccaggio possono proteggere ilRJ45 Jack Nei dispositivi di outlet di informazioni come.Faceplate RJ45.
Common non schermatoJack rj45sono alti 2 cm, larghi 2 cm e spessi 3 cm, realizzati mediante stampaggio a iniezione, con un alloggiamento resistente ad alta pressione, ritardante di fiamma e UL valutato 94V -0. Possono essere facilmente spezzati in qualsiasi piastra modulare, staffa o box di montaggio superficiale della serie M e possono essere installati a 90 gradi (verticali) o 45 gradi su frontali standard. La progettazione speciale del processo fornisce almeno 750 inserimenti ripetuti e il modulo Keystone utilizza etichette universali di cavi T568A e T568B. Viene inoltre fornito con un coperchio di inserimento di cavi piatti bianchi. Questo tipo di modulo Keystone richiede in genere uno strumento di crimpaggio. Questo modulo Keystone non schermato è il più utilizzato nei sistemi di cablaggio integrati domestici, mantenendo un aspetto coerente da CAT3/RJ12, CAT5,Cat5e, ACAT6 Jacks.
4. Perché il bronzo del fosforo deve essere utilizzato nei componenti metallici di RJ45 Keystone Jacks?

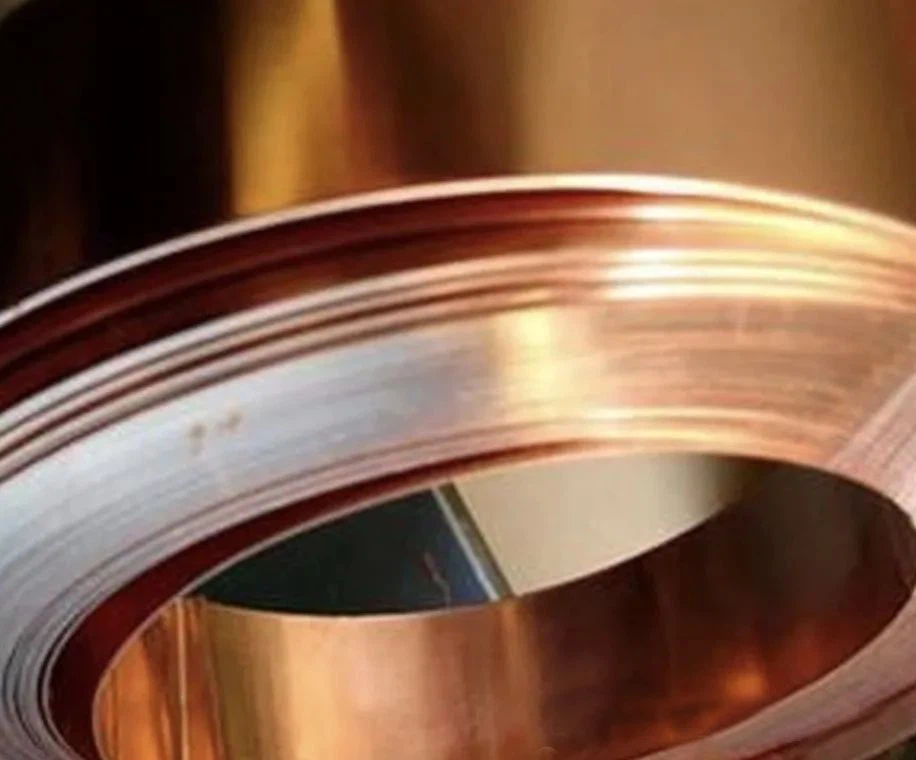

Quando abbiamo introdotto i perni di contatto in metallo delConnettore RJ45, abbiamo menzionato il fosforo bronzo o il bronzo. Tuttavia, molti materiali promozionali di molti produttori affermano che i perni metallici nei connettori RJ45 o sui prese di Keystone sono realizzati con rame puro di rame o ossigeno. Questa è un'affermazione fuorviante, spesso fatta per aumentare il valore percepito del prodotto. Entrambi i pin nei connettori RJ45 e i perni metallici nei jack Keystone RJ45 richiedono elevati requisiti di durezza. Tuttavia, i pin di rame a rame o ossigeno puri al 100% sono troppo morbidi e non riescono a perforare l'isolamento in plastica dei nuclei via cavo. Inoltre, quando il cablaggio nei perni metallici di un martinetto di Keystone, è necessaria un'alta durezza. Pertanto, la maggior parte dei perni del connettore RJ45 sono realizzati in bronzo di bronzo o fosforo, ma nei jack Keystone RJ45, viene utilizzato prevalentemente il bronzo di fosforo.

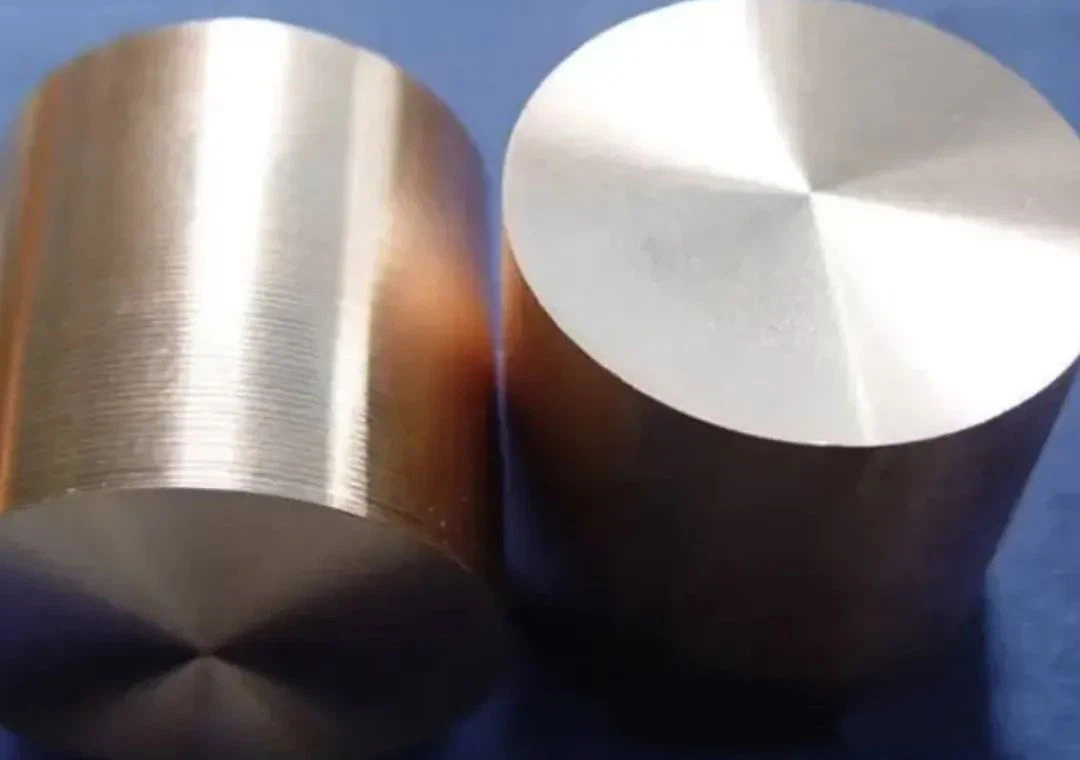

Il bronzo del fosforo offre un'eccellente macchinabilità, resistenza alla corrosione e alta durezza, resistenza all'usura e durata, rendendolo ampiamente utilizzato in applicazioni meccaniche, elettriche e aerospaziali. Il bronzo, d'altra parte, ha un'eccellente conduttività elettrica e termica, insieme ad alta plasticità e tenacità, che lo rende comunemente usato nella fusione, nei componenti elettrici e nelle parti metalliche. In Keystone Jacks, le otto spille anteriori sono fatte di bronzo perché devono solo entrare in contatto, garantendo una migliore conducibilità. I perni metallici nei connettori RJ45 necessitano di meno durezza rispetto ai perni metallici nei terminali di cablaggio dei jack di chiave di volta RJ45. Questo è il motivo per cui il bronzo del fosforo è ampiamente utilizzato nei terminali di cablaggio dei jack Keystone.
Il bronzo del fosforo è una lega contenente zinco, rame, stagno e fosforo, con contenuto di fosforo che tipicamente raggiunge il 5% o più. Il bronzo, al contrario, è una lega a base di rame in genere composta da rame, stagno, piombo, zinco e nichel. Il bronzo del fosforo ha un contenuto di fosforo più elevato, mentre il bronzo ha una gamma più ampia di componenti e proporzioni più sfumate. Il bronzo del fosforo, che è una lega di rame, stagno e fosforo, è duro e viene spesso usato per creare molle. Viene utilizzato per desossidire rame e bronzo puro (Cu-SN) con fosforo residuo e per migliorare le proprietà meccaniche come tenacità, elasticità, resistenza all'usura e resistenza alla corrosione aggiungendo 1% di fosforo. È usato principalmente per parti resistenti all'usura e componenti elastici. Le applicazioni includono connettori per computer, connettori per telefoni cellulari, connettori del settore ad alta tecnologia, molle elettroniche ed elettriche, switch, slot, pulsanti, connettori elettrici, cornici di lead, piastre di vibrazione e terminali.
A causa della sua alta durezza, resistenza all'usura e resistenza alla corrosione, il bronzo di fosforo viene spesso utilizzato in macchinari automatizzati, cuscinetti a motori aeronautici, automobili, veicoli ferroviari, treni ad alta velocità ed imballaggi di prodotti agricoli esportati. Il bronzo è comunemente usato nella stampa, nei prodotti sanitari in infrarossi, nelle attrezzature per il fitness, nelle ringhiere di balcone, negli accessori cosmetici, nelle attrezzature audio e nelle antiche decorazioni architettoniche. Il bronzo del fosforo ha un colore più chiaro del normale bronzo, che appare chiaro rosso o rosa, a volte con una leggera tinta rossastra, mentre il normale bronzo è più giallastro.
5. Informazioni su Pin di contatto in RJ45 Keystone Jacks.

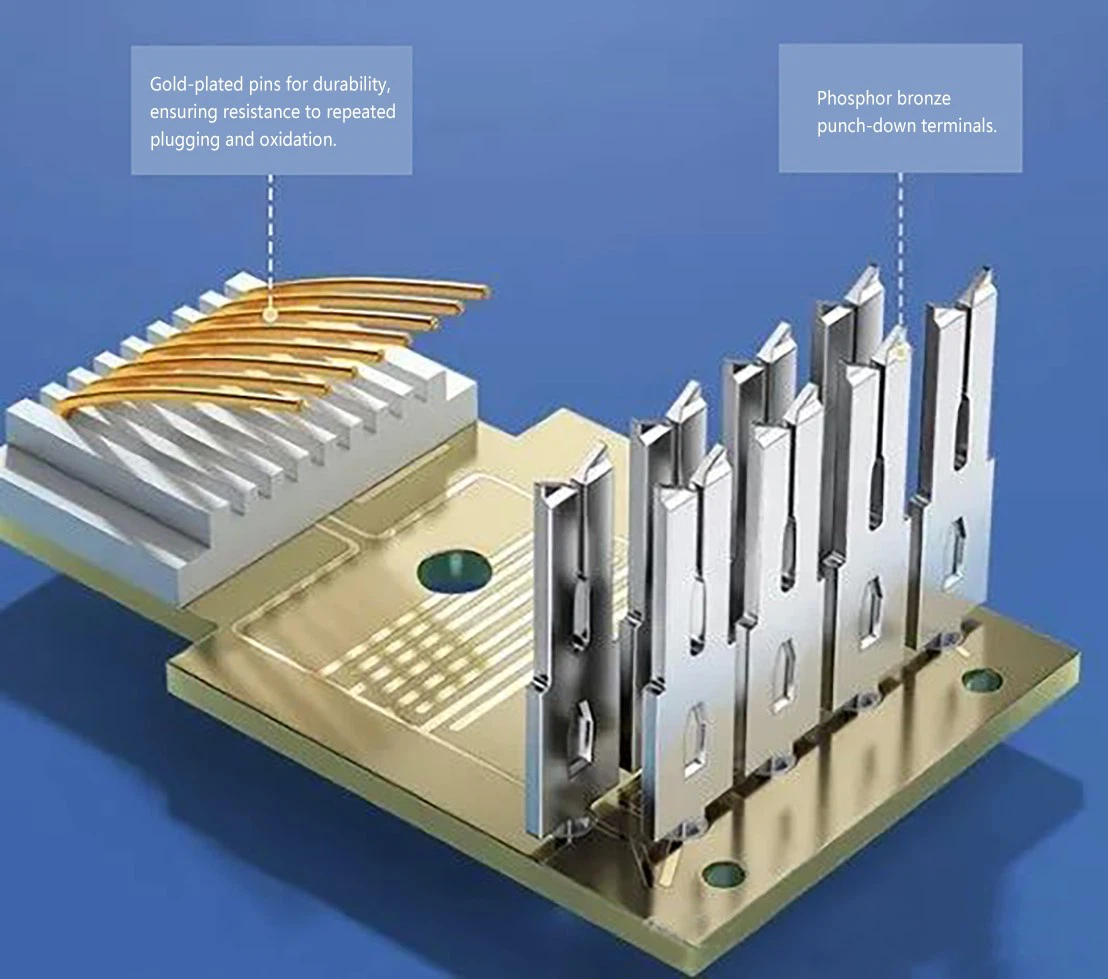

Il nucleo del martinetto Keystone RJ45 sono i componenti di connessione metallica, inclusi i perni metallici del terminale di cablaggio e gli otto perni anteriori. I jack Keystone RJ45 di alta qualità dispongono di perni placcati in oro. La placcatura d'oro qui ha lo stesso scopo dei pin del connettore RJ45. Lo strato d'oro garantisce un collegamento di segnale a bassa tensione stabile e affidabile tra il foro del filo o della presa e i pin a molla della spina modulare. Il contatto elettrico viene ulteriormente migliorato dall'attrito tra i perni a molla di metallo e il foro della presa mentre viene inserita la spina. Il design della presa di marce di Keystone RJ45 incorpora un meccanismo di blocco completo, garantendo la massima resistenza di estrazione nell'interfaccia tra la spina e la presa quando viene inserita una spina RJ45.

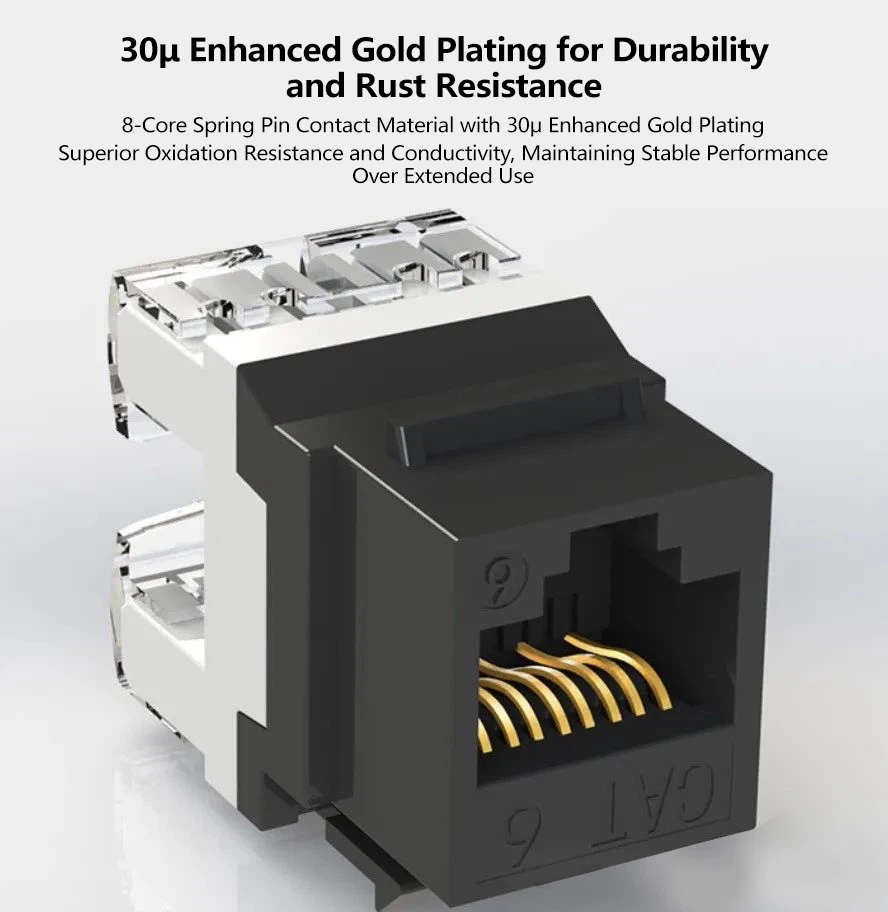

Lo spessore dello strato d'oro nei connettori RJ45 e nei jack Keystone può variare, che vanno da 1 micron a 50 micron. Questi spessori dello strato d'oro offrono prestazioni e durata diverse per varie applicazioni. La scelta dello spessore dello strato d'oro si basa sul suo impatto sulla resistenza all'usura del connettore, sulla conducibilità e sulla durata della vita. La placcatura d'oro migliora significativamente la durata e la conduttività dei connettori, un processo comune nei componenti elettronici. Mentre è preferibile uno strato d'oro più spesso, uno strato troppo sottile può logorarsi facilmente durante l'uso e gli strati più spessi hanno anche costi più elevati, richiedendo un equilibrio tra i due.
6. Requisiti del materiale per l'alloggio di RJ45 Keystone Jacks
Un jack Keystone RJ45 di alta qualità presenta un design compatto, che aumenta la densità della porta della presa. L'alloggiamento è realizzato in materiale plastico resistente all'impatto degli ABS, con una copertura di polvere per prevenire l'ingresso di polvere e umidità. I moduli chiave di pietra di alta qualità utilizzano anche pin a molla placcati in oro per estendere la durata della vita del modulo Keystone e migliorare l'efficienza di trasmissione.
La maggior parte delle descrizioni dei prodotti per i jack Keystone RJ45 evidenziano l'uso dello stampaggio ad iniezione ABS per l'alloggiamento.
Lo stampaggio a iniezione prevede l'iniezione di materiale fuso, in genere plastica o metallo, in uno stampo ad alta pressione. Lo stampo è realizzato con precisione alla forma e alle dimensioni desiderate. Il materiale viene fuso in una canna riscaldata e quindi forzato nella cavità dello stampo. Il meccanismo della vite nella canna facilita questo processo, ammorbidendo il materiale e garantendo persino l'iniezione nello stampo. I prodotti a base di iniezione offrono un'elevata precisione, consentendo la produzione di parti con tolleranze estremamente strette e dimensioni coerenti. Questo processo consente ai produttori di creare geometrie e forme complesse con elevata precisione, garantendo che ogni parte soddisfi specifiche precise.
Lo stampaggio a iniezione può produrre parti con dettagli e caratteristiche complesse, tra cui pareti sottili, motivi intricati, sottosquadri, fili e altri dettagli impegnativi che possono essere difficili o impossibili da ottenere con metodi di produzione alternativi. Sono note parti piene di iniezione per la loro durata e resistenza, garantendo una distribuzione uniforme dei materiali e un'eccellente integrità strutturale, resistenza all'usura, resistenza all'impatto e resistenza ambientale. Sebbene il costo iniziale degli utensili per gli stampi a iniezione possa essere elevato, diventa altamente conveniente per la produzione su larga scala. Una volta realizzato lo stampo, il costo di produzione per unità diminuisce in modo significativo, rendendo lo modellatura dell'iniezione una scelta economica per la produzione di parti identiche o simili alla rinfusa.
7. Informazioni su materiale ABS e materiale ABS+PC in jack Keystone RJ45.
7.1 Materiale addominali
ABS, che sta per acrilonitrile butadiene stirene, è una plastica ingegneristica termoplastica versatile. Sembra opaco e color avorio, con prodotti che possono essere realizzati in vari colori e brillantezza. L'ABS ha una densità relativa di circa 1,05 e un basso tasso di assorbimento d'acqua. Mostra una buona adesione con altri materiali, rendendo facile da stampare, rivestimento o piastra sulla sua superficie. Con un indice di ossigeno del 18%-20%, ABS è un polimero infiammabile che produce una fiamma gialla, fumo nero e un odore distintivo alla cannella durante la bruciatura.
L'ABS ha eccellenti proprietà meccaniche, con un'ottima resistenza all'impatto che consente l'uso a temperature estremamente basse. Ha una buona resistenza all'usura, stabilità dimensionale e resistenza all'olio, adatto per cuscinetti che operano sotto carichi e velocità medi. L'ABS presenta una migliore resistenza alla creep di PSF e PC ma peggio di PA e POM. Le sue resistenza alla flessione e alla compressione sono tra le più basse per la materia. Le prestazioni degli ABS sono significativamente influenzate dalla temperatura. Il suo intervallo di temperatura di deflessione di calore è 93-118 grado, che può essere aumentato di circa 10 gradi dopo la ricottura. ABS rimane in qualche modo flessibile a -40 grado ed è utilizzabile in un intervallo di temperatura di -40 grado a 100 gradi. L'ABS offre un buon isolamento elettrico che non è influenzato da temperatura, umidità o frequenza, rendendolo adatto per la maggior parte degli ambienti. L'ABS non è influenzato da acqua, sali inorganici, alcali e molti acidi ma si dissolvono in chetoni, aldeidi e idrocarburi clorurati. È soggetto a stress cracking se attaccato da acido acetico glaciale (aceto di ghiaccio) o oli vegetali. L'ABS ha una scarsa resistenza alle intemperie, con la sua resistenza all'impatto che riduce la metà dopo sei mesi di esposizione alla luce UV all'aperto.
7.2 materiale ABS+PC
Come descritto sopra, l'uso di ABS per i jack Keystone RJ45 comporterebbe una mancanza di resistenza al fuoco. Per superare le carenze di ABS, il policarbonato (PC) viene spesso miscelato con ABS per creare una lega PC/ABS. Questa lega combina le eccellenti proprietà di entrambi i materiali, migliorando la resistenza al calore dell'ABS e la resistenza alla trazione, riducendo la viscosità del fusione del PC, lo stress interno e il miglioramento della lavorazione, la resistenza all'ambiente a bassa temperatura e la resistenza chimica.
Lo svantaggio principale di PC/ABS è il suo peso e conducibilità termica tutt'altro che ideale. La temperatura di stampaggio per PC/ABS varia tra quella delle due materie prime, 240-265 grado, con temperature troppo elevate causando la decomposizione ABS e troppo bassa con un flusso di PC scarso.
I materiali compositi PC/ABS si avvicinano alle prestazioni di Zeo-Halogen a bassa figura (Lszh) Materiali, che fungono da sostituto con resistenza ad alta temperatura, incendio e impatto, sempre più utilizzati in varie applicazioni. Pertanto, molti jack Keystone RJ45 di alta qualità raccomandano PC/ABS come materiale abitativo.
8. Come giudicare la qualità di RJ45 Keystone Jacks
8.1 GiudicareLa qualità dei jack Keystone RJ45 per aspetto
8.2 A giudicare la qualità dei jack Keystone RJ45 per struttura del prodotto
8.3 A giudicare la qualità dei jack Keystone RJ45 per prestazioni di trasmissione
