Quali sono le differenze tra il cavo patch 28AW e 24AWG
Lasciate un messaggio
Con l'aumentare delle richieste di informazioni, i data center stanno diventando più aontici con cavi di dati più attivi. I cavi patch di 28AWG sono stati ampiamente utilizzati nelle applicazioni del data center. Cobtel ha rilasciato un cavo patch CAT6 e CAT6A senza alogeno a bassa figura 28awg, che è più adatto al data center ad alta densità rispetto al tradizionale cavo jumper da 24awg e può migliorare la capacità di cablaggio del data center.
I vantaggi del cavo patch di 28AWG includono:
28AWG Patch Cord fornisce una migliore gestione dei cavi, risparmiando il 50 ~ 60% dello spazio via cavo, la stessa pipeline del cavo può ospitare più cavi, ridurre i costi del progetto.
I conduttori più sottili possono ottenere un raggio di flessione più piccolo, ottimizzare la gestione dei cavi e una comoda installazione e ridurre i costi di funzionamento e manutenzione successivi.
È più leggero e risparmia circa il 25% ~ 30% di spazio di archiviazione, migliora l'efficienza del trasporto e di stoccaggio, ridurre i costi di ingegneria complessivi.
Le prestazioni di trasmissione e le proprietà meccaniche non sono inferiori al cavo patch di 24awg.
Il numero di tamponi e scollegamenti può raggiungere 2500 volte
Grande spazio per la testa, prestazioni eccellenti con tia/eia standard -568- C.2
CARICO CONTINUO 1 MINUT CARICO 50N, prestazioni eccezionali con IEC standard 60603-7
Supportare la larghezza di banda fino a 500 MHz e fino a 10 Gbps Trasmissione dei dati, Pass Fluke Channel Test
I contatti a 3 trazioni a 3 pompe con oro a piastre d'oro forniscono un conduttore di filo a contatto completamente e garantisce un'eccellente conducibilità

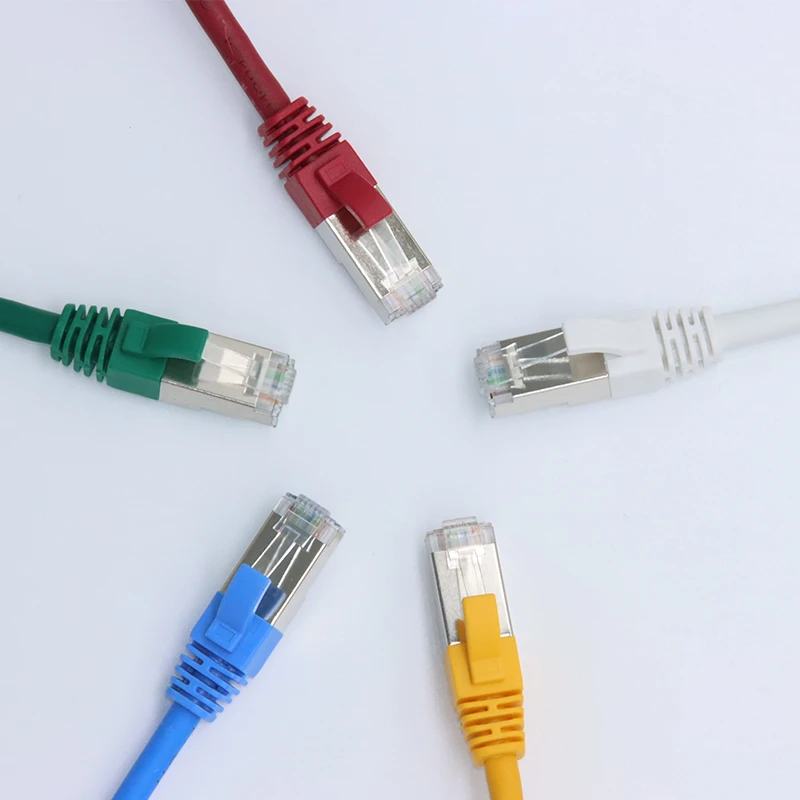

1, 28AWG CAT6 e CAT6A Patch Cable nato per i data center
28AWG CAT6A Patch Cord può fornire una migliore gestione dei cavi, risparmiando il 50 ~ 60% dello spazio via cavo, lo stesso tubatura dei cavi può ospitare più cavi, ridurre i costi del progetto.
I conduttori più sottili possono ottenere un raggio di flessione più piccolo, ottimizzare la gestione dei cavi e una comoda installazione e ridurre i costi di funzionamento e manutenzione successivi.
Peso più leggero, risparmia circa il 25% ~ 30% di spazio di archiviazione, migliora l'efficienza del trasporto e di stoccaggio, ridurre i costi di ingegneria complessivi.

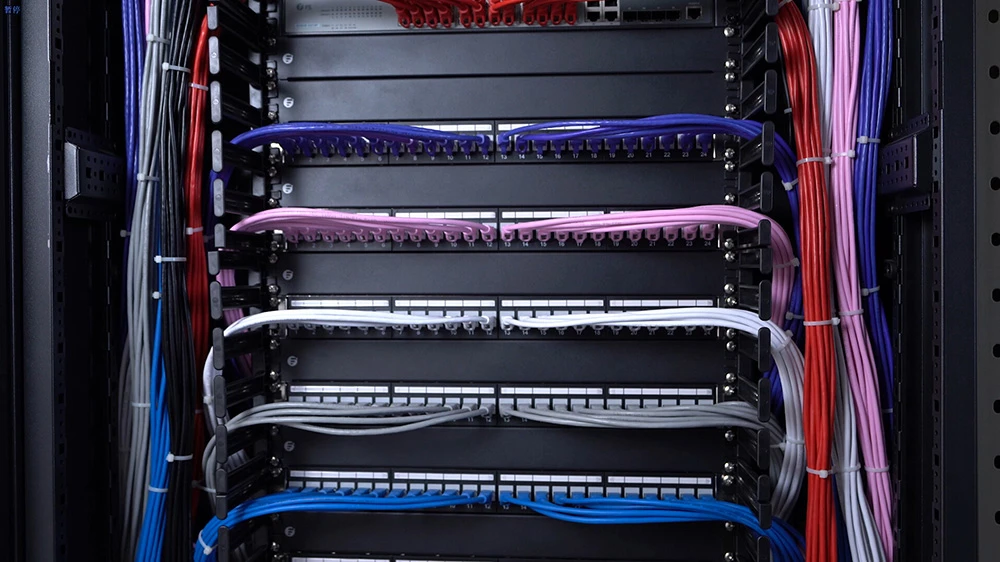

28awg Cat6 Patch Cord per data center
È più leggero e risparmia circa il 25% ~ 30% di spazio di archiviazione, migliora l'efficienza del trasporto e di stoccaggio, ridurre i costi di ingegneria complessivi.
2, I cavi patch tradizionali a 24awg sono difficili da soddisfare la futura domanda ad alta densità di data center.
Al momento, i prodotti più popolari utilizzati nel cabinet / rack sono 1u 24- Port RJ45 Pannello patch. Con il rapido sviluppo dell'espansione di Internet, i dati mostrano anche una crescita esplosiva e il data center richiede inevitabilmente i prodotti ad alta densità, ad alta velocità e scalabili per soddisfare le esigenze di utilizzo futuro. Pertanto, è diventato l'obiettivo di sviluppo di vari produttori di fornire una soluzione per i pannelli patch Port RJ45 48- {5}}. Qui, il cavo jumper diventa la chiave per risolvere il problema.
Il tradizionale cavo patch CAT6 24AWG ha un grande diametro del cavo e un raggio di flessione limitato, che richiede un ampio spazio per la gestione dei cavi. Inoltre, non è facile gestire il cavo con un pannello di patch di porta 1U RJ 45 48-.
Pertanto, è indispensabile introdurre cavi jumper di categoria 6 con diametri più piccoli per ottimizzare lo spazio di gestione dei cavi.
28awg Cat6 Patch Cord per data center
Può fornire una migliore gestione dei cavi, risparmiando il 50 ~ 60% dello spazio di cablaggio, la stessa pipeline dei cavi può ospitare più cavi, ridurre i costi del progetto.
3, Il cavo patch CAT6A 28AWG rilasciato da Cobtel può facilmente realizzare la terminazione 1U a 48 porte.

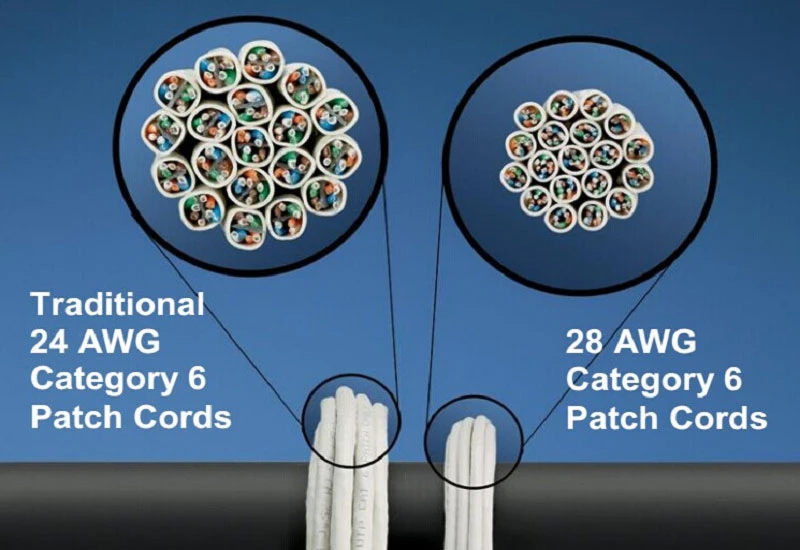

Il cavo patch CAT6A 28AWG rilasciato da Cobtel ha un diametro del filo di circa 4. 0 mm, che è circa 1/3 più sottile del tradizionale cavo patch CAT6A da 24AWG (cavo Dia.: Circa 6,2 mm). Può ottenere un raggio di piegatura più piccolo, risparmiare circa il 50% ~ 60% di spazio di gestione dei cavi ed è più leggero, il che può risparmiare spazio di archiviazione e migliorare il trasporto merci e l'efficienza di deposito.
Questo nuovo cavo jumper utilizza lo stesso processo di stampaggio di iniezione dell'altro cavo patch di Cobtel. Le persone sul campo sanno che il connettore sovrastanto può garantire che il cavo flessibile e la testa di cristallo siano saldamente collegati, in modo da garantire i tempi di inserimento e la resistenza al carico del cavo patch.
Per un cavo patch di così piccolo diametro, è abbastanza difficile essere formati dal riscaldamento ad alta temperatura. Allo stesso tempo, deve anche garantire prestazioni di trasmissione e prestazioni meccaniche. Metteremo alla prova i suoi parametri di prestazione effettivi mediante test.
28awg Cat6 Patch Cord per data center
Ottenere un raggio di flessione più piccolo
I conduttori più sottili ottengono un raggio di flessione più piccolo
Ottimizzare la gestione dei cavi, facilitare l'installazione e ridurre i successivi costi di funzionamento e manutenzione
4, Eccellente cavo patch COBTEL 28AWG CAT6
Per il cavo di patch di rete, gli indicatori di prestazione possono essere controllati testando il prossimo spazio per la testa, il test di inserimento e il test di trazione. Abbiamo fatto questi tre test sul cavo patch CAT6 28AWG e i risultati sono i seguenti:

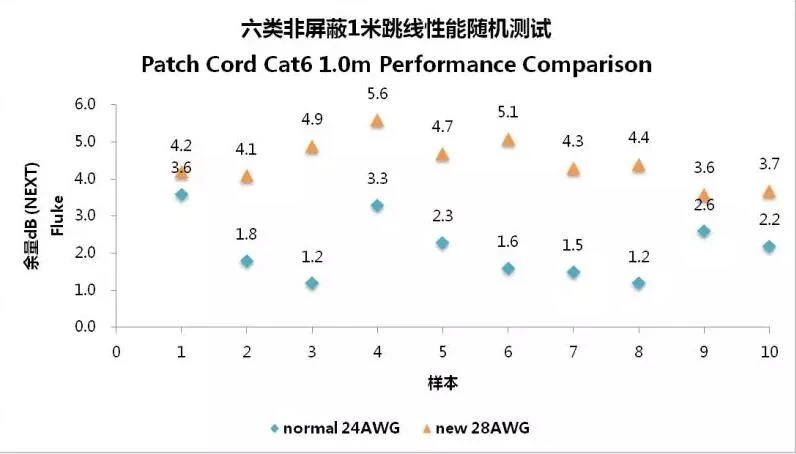

Prossimo test per la testa
Strumento di prova: Fluke DSX -8000
Limite di prova: Tia Patch Cord Cat {{0}. 0m
Interpretazione dei risultati del test: il risultato del risultato del test è maggiore di 0 significa che il campione è conforme allo standard TIA/EIA -568- C.2. Maggiore è il camerino per la testa, migliore è la performance. Nel confronto tra i risultati del test di fortuna del cavo jumper regolare da 24awg a casi a caso e del cavo jumper ad alta densità 28AWG, si può vedere che le prestazioni del cavo ad alta densità 28AWG sono migliori!
4.1 Test di inserzione
Secondo l'IEC standard 60603-7-1, il numero di patch cavo è collegato e scollegato è maggiore o uguale a 750 volte. In questo esperimento, il numero di tamponi e scollegamenti è impostato su 2500 volte e le prestazioni prima e dopo il test vengono confrontate.
4.2 Test di trazione / trazione
Lo standard IEC 60603-7 stabilisce che per garantire la stabilità del collegamento, il punto di connessione deve superare il test di trazione. In questo esperimento, il cavo patch di 28AWG è stato inserito nel modulo e il carico era 50n per 1 minuto e le prestazioni prima e dopo il test sono state confrontate.
4.3 Riepilogo
Attraverso il test, si è scoperto che sebbene il diametro del cavo jumper ad alta densità 28AWG diventa più sottile, le sue prestazioni nel test della testa successiva, il test plug-in, il test di tiro ecc. Non sono inferiori a quelli del convenzionale cavo jumper da 24awg. Ciò rimuove la preoccupazione che il diametro del filo più sottile equivale a prestazioni più deboli.

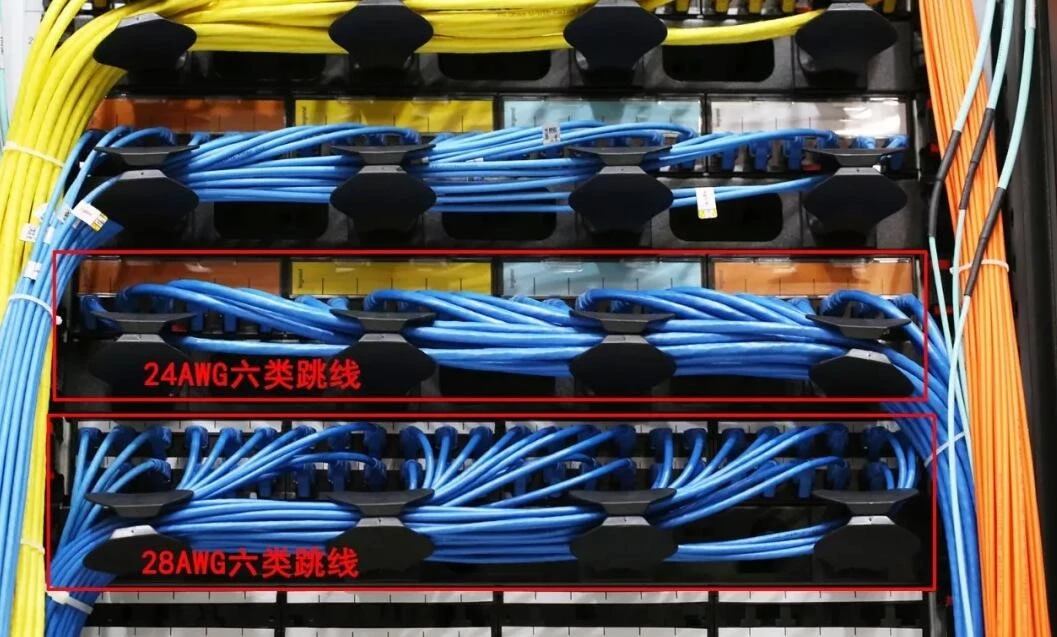

24AWG Cat6 Patch Cord / 28Awg Cat6 Patch Cord
In applicazioni pratiche, il cavo patch a 28AWG può facilmente gestire 48 cavi patch in uno spazio di gestione dei cavi 1U. Rispetto al normale cavo jumper da 24awg, il cavo jumper COBTEL 28AWG LSZH CAT6A è effettivamente più adatto per l'ambiente ad alta densità nei data center.
