Come selezionare il cavo patch Cat6 - La guida definitiva di Cobtel

1 Canali di origine di cavi patch CAT6 e confronto dei prodotti

Di solito, il cavo patch Cat6 utilizzato nella LAN proviene principalmente da tre fonti: 1 i cavi corrispondenti dello stesso marchio dei prodotti di cablaggio complessivi; 2. I cavi patch realizzati nel campo; 3. I cavi patch acquistati nel mercato dei computer locali. Tranne il fatto che i cavi di patch di supporto possono essere testati professionalmente dal produttore, è difficile per gli utenti generali conoscere la qualità dei cavi patch CAT6 prodotti in loco o acquistati sul mercato. I cavi patch di qualità scadente possono influire seriamente l'efficienza della trasmissione della rete e la stabilità della rete e i prodotti contraffatti causano danni irreversibili all'hardware connesso (computer o interfaccia di switch) e infine causerà la paralisi dell'intero sistema.

La struttura del cavo patch è composta principalmente da tre aspetti: conduttore del cavo patch, connettore RJ45 e copertura protettiva. Diamo un'occhiata al confronto fisico tra il cavo patch CAT6 finito e quello fatto in loco (la sinistra è il cavo patch CAT6 finito e il cavo patch CAT6 è realizzato in loco).

1.1 cavi patch Cat6 finiti con marchio

Il requisito standard per la produzione di cavi patch finiti è un conduttore di cavi a filo a rame a morbido nudo di AWG26 (7/0. 16mm) o AWG24 (7/0. 20mm). Questa struttura del cavo è più flessibile e piegabile, garantendo che il cavo patch sia molto comodo nel processo di utilizzo.

È anche più facile da gestire sul campo perché è un cavo a filamento di rame. Utilizzando Fluke per testare singolarmente i cavi patch selezionati, il margine di prestazione di RL e successivamente supera lo standard TIA568B prima di lasciare la fabbrica.

I cavi di patch finiti sono lo stesso marchio del cavo di rete e dell'hardware di collegamento, rendendo più facile mantenere l'impedenza caratteristica coerente attraverso il canale, risultando in valori RL ideali.

1.2 cavi patch cat6 realizzati sul posto

I cavi utilizzati per realizzare cavi patch CAT6 sul campo sono generalmente i fili sporadici rimanenti dopo cablazioni orizzontali. La struttura del conduttore del cavo orizzontale è un conduttore di nucleo solido con AWG24 (1/0. 511mm) per Cat5e e AWG23 (1/0. 574mm) Filo a rame morbido nudo per Cat6. I cavi di questa costruzione sono più rigidi e meno inclini alla flessione, rendendo più difficile la gestione dei cavi sul campo. Inoltre, poiché i connettori RJ45 installati sul campo sono generalmente arricchiti da un semplice strumento di crimpaggio a mano, l'affidabilità dei contattiha una relazione maggiore conil funzionamento dell'operatore. Secondo il risultato del test di Fluke, le prestazioni RL e le prossime prestazioni variano molto insieme alla variabilità individuale e l'affidabilità del punto di connessione meccanica è significativamente peggiore del cavo patch finato dal marchio.

1.3 cavi patch cat6 acquistati dal mercato

A causa della varietà di canali per l'acquisto di cavi patch CAT6 sul mercato, gli utenti non sono molto professionali nella loro comprensione dei prodotti a corda di patch e c'è persino la possibilità di acquistare cavi patch prodotti in loco. Anche se paghi i soldi per i cavi della patch di marca, potrebbero essere beni "knockoff". Ho visto la struttura del cavo patch che è 5/0. 16 mm filo a filo in alluminio prima sul sito del progetto, il cavo patch è stato identificato come un noto marchio di prodotti. Durante l'utilizzo di Fluke per testare il cavo patch, RL e i margini delle prestazioni successivi erano quasi tutti meno di -10. 0 dB, che erano ovviamente prodotti contraffatti. Nel mercato generale, è anche molto facile incontrare tali problemi.

2 L'analisi delle materie prime dei cavi patch Cat6

Per soddisfare gli standard di prestazione del cavo patch definiti da TIA/EIA568B.2, i cavi di patch devono utilizzare materie prime di alta qualità. Le materie prime coinvolte includono sia i corpi via cavo che le spine modulari.

1 corpo cavo patch

Il conduttore è realizzato con un'asta di rame rotonda senza ossigeno con resistività<0.017241; the insulation layer is made of HDPE, with better brands such as UCC3364; the general patch cable and field production patch cable can meet the requirements in terms of material, but it is difficult to guarantee the performance of the material for the patch cable procured in the market. Some of the poor-quality patch cords on the market are very low-cost materials, and their performance can only guarantee conductivity. The main Manifestations are:

UN. Conduttore: il cavo patch acquistato sul mercato può utilizzare l'alluminio e può anche utilizzare un rame di scarsa qualità, tali conduttori hanno un'elevata resistività e scarsa duttilità.

B. Isolamento: quelli migliori possono utilizzare il materiale di isolamento HDPE generale e quelli più poveri possono utilizzare materiale di riempimento, la costante dielettrica di tali materiali è grande e instabile e anche l'allungamento è piccola. Oltre a quasi nessuna prestazione elettrica, questo tipo di cavo patch ha anche una breve vita, una scarsa affidabilità e altri svantaggi.

L'immagine sotto mostra un cavo patch "knockoff" venduto sul mercato con un conduttore di metallo bianco (alluminio, 5/0. 16mm) e quasi nessun tiro.

2 connettore RJ45

Il connettore RJ45 del substrato in foglio metallico utilizza principalmente la placcatura in nichel in bronzo di fosforo e quindi la placcatura dorata, lo spessore della placcatura dorata è generalmente 3 0 u ", 50U" e sei tipi di cristallo in oro lo spessore di plastica; Ul -94- V0, RJ45 Connettore Shrapnel Collegamento e scollegamento più di 750 volte non si rompe.

La lenzuola in metallo, lo strato placcato in oro e il materiale a guscio di plastica delle spine del cavo patch finito dei marchi di supporto sono rifiniti in base agli standard di fabbrica e i requisiti di prestazioni meccanici ed elettrici del prodotto possono essere garantiti dopo il test. Se il connettore Ethernet utilizzato per la produzione in loco dei cavi patch è derivato dal prodotto originale, la qualità può anche essere garantita se il connettore Ethernet viene acquistato sul mercato, le prestazioni meccaniche, elettriche e antincendio del materiale sono difficili da garantire.

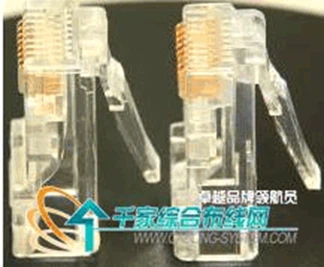

Confrontiamo queste due spine modulari. Il campione A è il prodotto fornito dal produttore di supporto e il campione B è il prodotto di un marchio internazionale acquistato sul mercato. Il campione A (a sinistra) la piastra di metallo è di colore opaco, vicino all'oro; Il campione B (a destra) la piastra di metallo è di colore più luminoso, simile a un colore in ottone (ci sono punti evidenti sulla superficie della piastra metallica); Campione Un guscio di plastica è trasparente e uniforme, il campione B è trasparente e bianco, con lievi fessure.

Confrontiamo un insieme di valori di prova per gli strati di placcatura di queste due spine RJ45.

Dal confronto dei dati di cui sopra, abbiamo scoperto che lo spessore dello strato di placcatura d'oro del campione A è di circa 5 0 μ ″ (1,25μm), mentre lo spessore dello strato di placcatura d'oro del campione B è solo circa 3μ ″ (0,081) ILtappi modulari.

3 Analisi del processo di produzione del cavo patch Cat6:

Prima di introdurre il processo di produzione del cavo patch Cat6, comprendiamo prima i 2 parametri relativi al cavo patch Cat6

Nel processo di corrispondenza di cavi patch CAT6 abbinati, il connettore RJ45 viene automaticamente arricchito dalla macchina e dall'attrezzatura e la manica di coda viene formata in una volta sola. La crimpatura automatica dell'attrezzatura garantisce che la profondità di sepoltura della spina RJ45 dopo che il foglio di metallo sia piegata per le specifiche FCC. Lo stampaggio a iniezione del manicotto di coda può aumentare l'affidabilità della parte piegata del cavo patch, migliorare la stabilità delle prestazioni adattive e ottenere una durata di servizio più lunga.

Le cavi patch Cat6 prodotte in genere utilizzano un semplice strumento di crimpaggio senza alcuna manica di coda per la protezione. Questo metodo di crimpaggio è difficile da garantire che la profondità delle parti pre-costruite soddisfi i requisiti ed è anche impossibile garantire una forza di compressione meccanica buona e uniforme, inoltre, di solito a causa della mancanza di protezione della manica di coda, il cavo patch Cat6 è facile da estrarre il cavo rame in rame.

Il processo di produzione del cavo patch CAT6 acquistato sul mercato varia, le piastre d'oro possono essere piegate meccanicamente o in altri modi e la manica di coda è generalmente modellata in un'unica iniezione. La durata di servizio delCavo patch Cat6Acquistato sul mercato non dipende dall'affidabilità della parte piegata, ma principalmente dal materiale del prodotto.

Di seguito sono riportati i dati di test H e D di diversi campioni di cavo patch

Secondo le statistiche nella tabella sopra, i campioni di cavo patch 3, 4, 5 e 6 hanno tutti il ​​rischio di danneggiare il modulo, con il campione 3 con il rischio più alto. La figura seguente mostra il danno ai terminali del modulo a causa dell'uso di cavi patch inferiori.

4. Alcuni suggerimenti sulla sceltaCavi patch Cat6

Quando il progetto è finito, il personale IT deve acquistare i propri cavi di patch o acquistare connettori RJ45 quando si mantiene la stanza del server e ora vengono forniti alcuni suggerimenti per il tuo riferimento!

4.1  Connettore RJ45 selezione

Guarda l'aspetto: il pezzo in metallo della spina RJ45 è luminoso e privo di macchie di ossidazione; La striscia di partizione è uniforme e priva di bara; La spina RJ45 nel suo insieme è trasparente e priva di impurità e fessure.

Piegare le piastre d'oro: piegare le schegge della spina RJ45 2 ~ 3 volte 180 gradi, senza frattura e nessun sbiancamento dopo il rimbalzo (se possibile, piegare una spina modulare in loco e prepararlo con il modulo collegando e scollegando 5 ~ 10 volte).

4.2 Selezione dei cavi patch Cat6 finiti

La selezione dei cavi patch Cat6 finiti richiedeUna semplice verifica dei materiali e del processo del cavo patch, inoltreLo stesso processo dell'acquisto di connettori RJ45. L'esperienza è ora riassunta nei seguenti 3 passaggi:

4.2.1 Guarda

Guarda la superficie finale delConnettori RJ45. Se il colore del conduttore del cavo è bianco-argento, il conduttore è in alluminio o addirittura filo di ferro (prodotti inferiori) e se la superficie finale del conduttore del cavo è oro, il conduttore è realizzato in rame (forse prodotti qualificati).

Guarda il cavo patch stesso: alcune delle superfici della giacca del cavo sono lisce, senza alcun grano, probabilmente grandi tiri per cavi, il diametro esterno dell'isolatore è relativamente piccolo, le prestazioni di tali prodotti sono scarse (forse prodotti inferiori); Alcuni cavi hanno una normale superficie a forma di filo, questo motivo è dovuto al cavo rispetto al passo intrecciato è relativamente piccolo, il coperchio esterno del cavo è stretto (forse prodotti qualificati).

4.2.2, tocco

Toccare la tenuta del cavo: alcuni cavi sono molto allentati al tatto e non possono nemmeno sentire il nucleo isolante all'interno della giacca esterna, quando si piegano il cavo di quasi 180 gradi, la giacca esterna è quasi tutto piatta (prodotti sostanzialmente inferiori); Alcuni cavi si sentono molto stretti mentre si toccano, piegando quasi 90 gradi puoi vedere chiaramente il tono del filo della coppia intrecciata e la giacca esterna sostanzialmente rimane rotonda (prodotti sostanzialmente qualificati).

4.2.3, svolgersi

Dopo i passaggi precedenti, il cavo patch Cat6 si svolgerà, quindi si riavvolgerà nella direzione originale, ma non annodato.

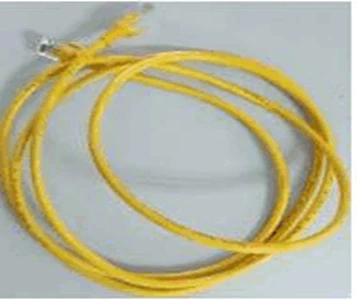

Se il cavo patch CAT6 posizionato sul desktop può essere mantenuto piatto (a sinistra) e la qualità del cavo è migliore, se il cavo patch non può essere mantenuto piatto (a destra), la qualità del cavo è scarsa.

Per riassumere, mentre acquistano finitoCavi patch Cat6EPlugs RJ45, per acquistare prodotti qualificati, puoi giudicare dai seguenti aspetti.

1, osservare la superficie finale dei tappi RJ45, il conduttore dovrebbe essere giallo dorato (conduttore di rame); La superficie delle spine dovrebbe essere liscia senza barate, la dimensione del distanziatore dovrebbe essere uniforme, l'aspetto generale dovrebbe essere uniforme e trasparente, senza fessure

2, la superficie del cavo patch CAT6 mostra un modello normale (il passo della filatura del cavo è piccolo), pizzicare il cavo a mano e sentirsi stretto, quando si piegano di circa 90 gradi, è possibile vedere chiaramente il passo del cavo e ancora sostanzialmente rimane rotondo e pulito.

3, quando il connettore RJ45 è piegato da 2 a 3 volte a 180 gradi, il punto di flessione non è rotto, non bianco

4, aprire il cavo patch impacchettato e quindi riavvolgere il cavo patch nella direzione originale, il cavo può tenere piatto sul desktop senza essere annodato.
