Gestione del filo del monte rack

Per quanto riguarda la gestione del filo del monte rack, molti nuovi principianti hanno sollevato domande, con alcuni indagati su metodi specifici. Nel tempo, a causa delle modifiche al personale e degli aggiustamenti della rete nel lavoro quotidiano, i nostri armadietti o rack di rete possono diventare molto disordinati. Il posizionamento dell'attrezzatura nel filerack di rete, L'introduzione dei cavi di potenza e la gestione dei fili di rete e di comunicazione sono problemi molto problematici. Ciò aumenta la difficoltà diGestione del filo del monte racke può anche influire sulla qualità della rete.

Quindi, come possiamo organizzare i rack di rete earmadi del serverper renderlo ordinato?

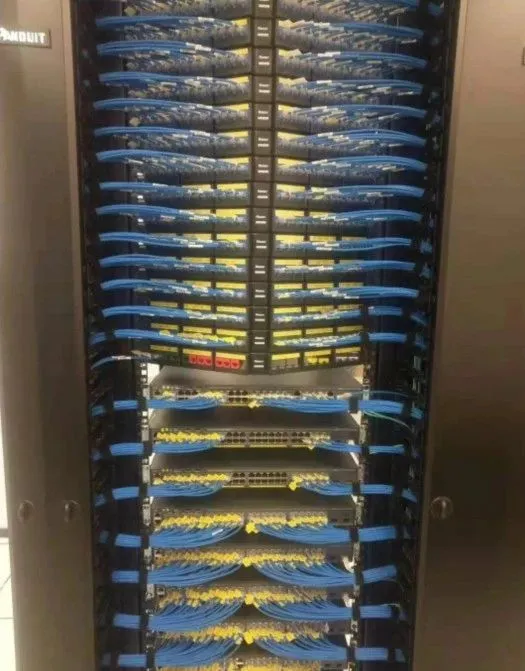

Questo progetto si rivolge al cablaggio molto disordinato nelData centerdi un ospedale di tumore specifico, in cui le attrezzature vengono temporaneamente impilate ovunque, influenzando seriamente l'uso del normale business e rendendo difficile la manutenzione quotidiana. Il cablaggio verrà rettificato per creare una sala per computer ordinata, esteticamente piacevole e facilmente gestibile.

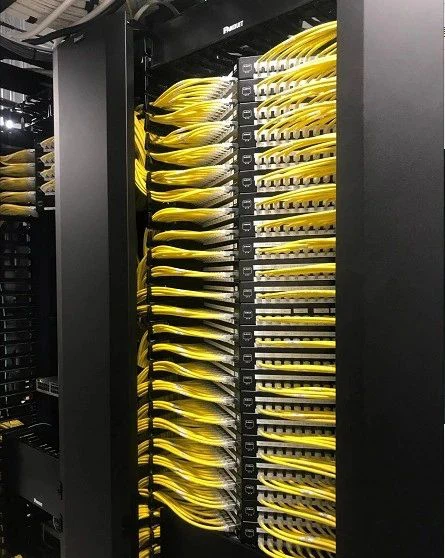

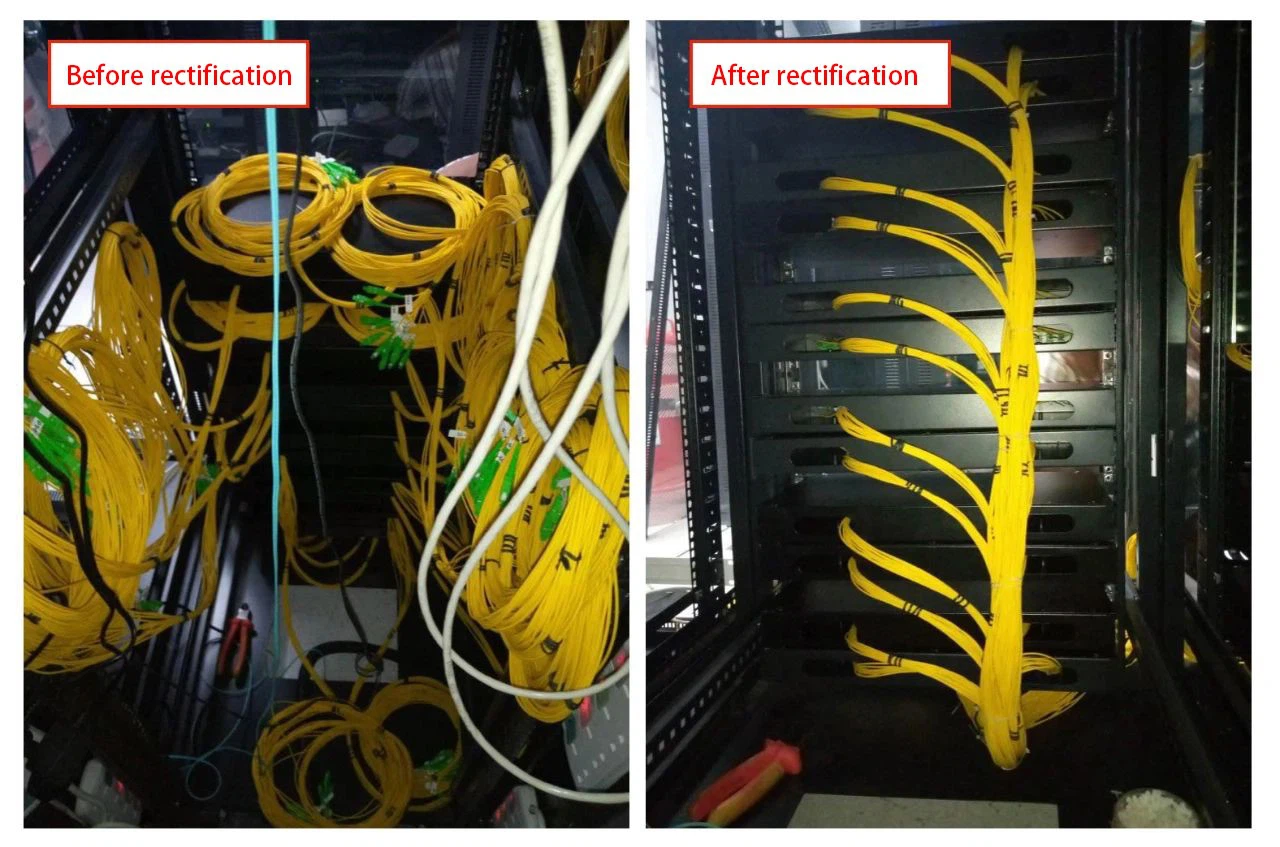

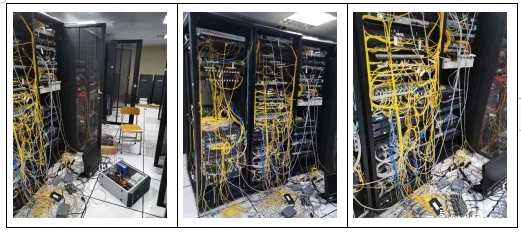

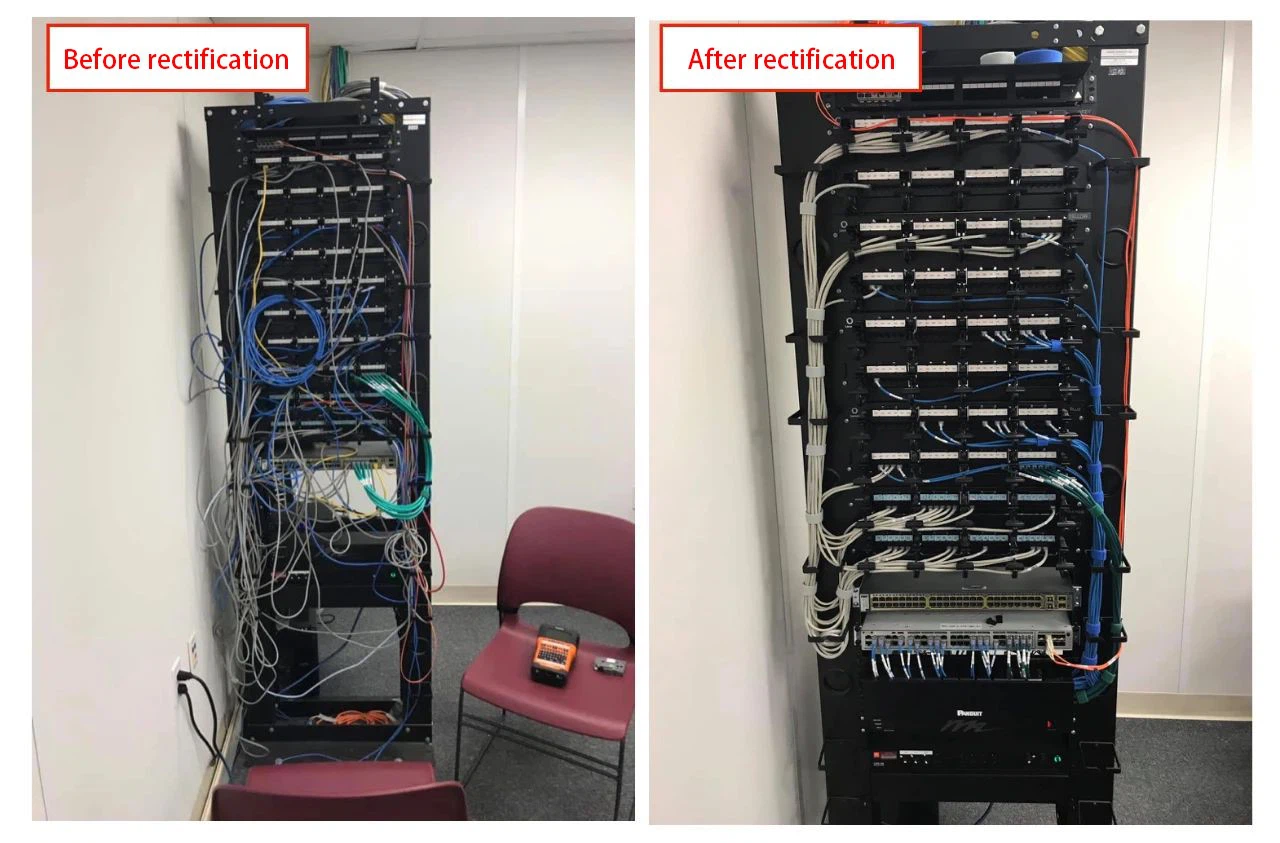

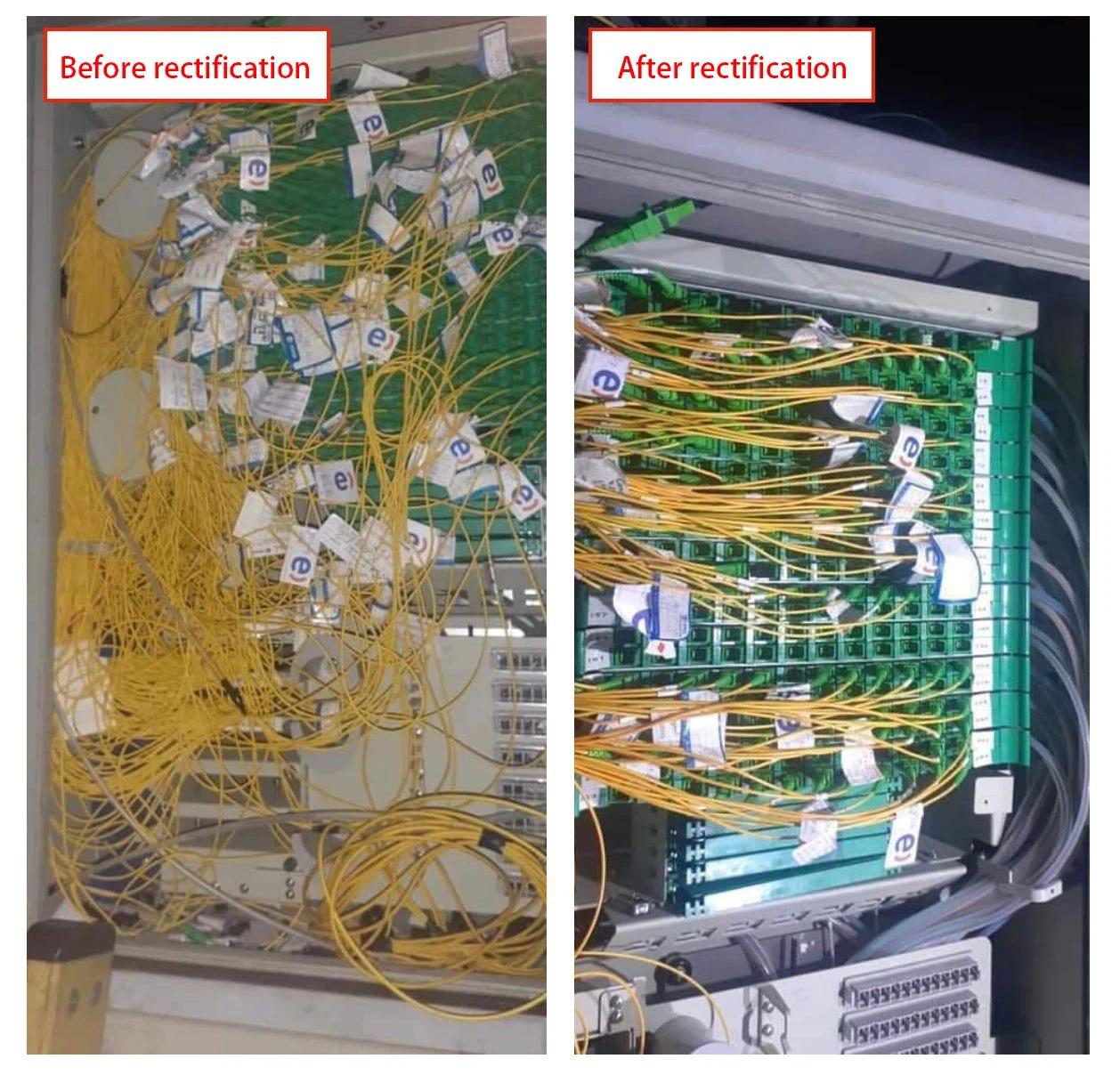

Lo stato attuale della sala computer è raffigurato nell'immagine qui sotto.

Si può vedere che è davvero molto disordinato e non sorprende che si verifichino problemi di rete. Quindi, come possiamo gestire i fili?

IL Cavi di retedovrebbe essere organizzato in base alla topologia di rete e alle condizioni delle apparecchiature esistenti:

1. In linea di principio, i cavi di alimentazione e i cavi di rete nell'armadio dovrebbero essere organizzati separatamente;

2. L'attrezzatura deve essere posizionata in modo appropriato per evitare la cioè reciproca, essere troppo alta o troppo bassa ed essere troppo vicini l'uno all'altro;

3. Se ci sono troppi dispositivi nel gabinetto, dovrebbero essere numerati;

4. Ogni cavo deve essere etichettato in una posizione appropriata per indicare la sua fonte;

5. Diversi tipi di connessioni (come cavi di connessione di rete generali, cavi crossover, linee dedicate, ecc.) Dovrebbero avere metodi di identificazione diversi;

6. Cavi di retedovrebbe essere organizzato in base ai numeri della stanza piuttosto che agli individui.
In sintesi, il layout dovrebbe essere chiaro, la sequenza del filo dovrebbe essere ordinata, le etichette dovrebbero essere chiare e la manutenzione dovrebbe essere facile, in particolare l'uso razionale delle etichette è molto importante.

Innanzitutto, avvisare gli utenti di contrassegnare le etichette dei fili e organizzare ilcabinet a rack senza influire sul loro lavoro normale. Quindi, in base alla topologia di rete, alle condizioni delle apparecchiature esistenti, al numero di utenti, ai gruppi di utenti e ad altri fattori, disegnare il diagramma di cablaggio interno e il diagramma di posizione dell'attrezzatura del mobile.
Successivamente, preparare i materiali necessari:Cavi patch di rete, Cavi patch in fibra, Cavi di alimentazione, carta etichetta, penne per marcatori e cravatte per cavi di plastica.



Dobbiamo fare le seguenti tre cose da soli: in primo luogo, usa le viti e i dadi forniti con il telaio per serrare il telaio di fissaggio; In secondo luogo, posare il mobile e installare le ruote mobili; In terzo luogo, regolare e aggiungere deflettori sul telaio di fissaggio in base alla posizione dell'attrezzatura.

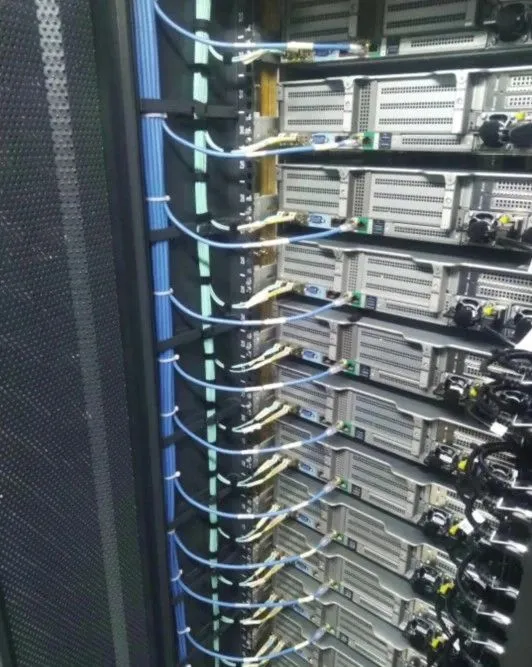

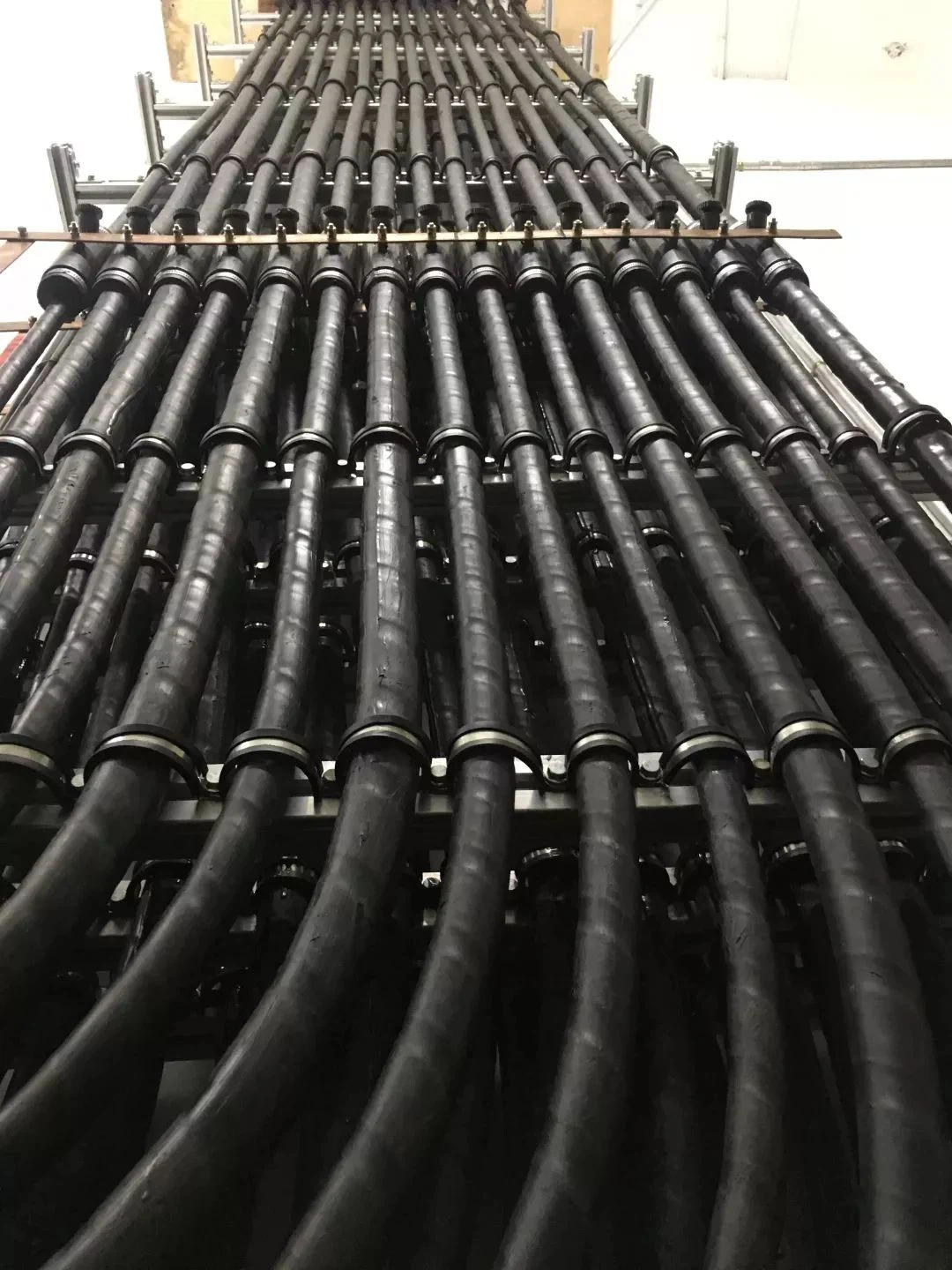

Gruppo ilCavi di rete, con il numero di gruppi di solito meno o uguale al numero dirack di gestione dei filiDietro il gabinetto. Raggruppare tutti i cavi di alimentazione dell'attrezzatura insieme, inserire le spine dai fori del cavo posteriore e quindi trovare i rispettivi dispositivi attraverso un separatorack di gestione del filo.

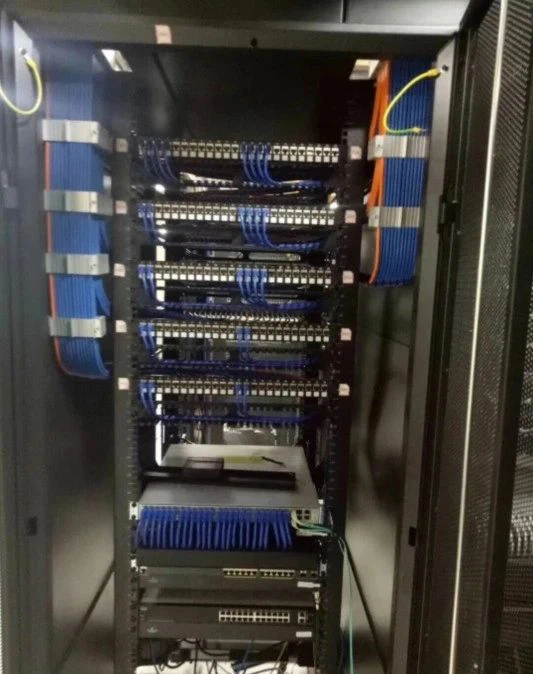

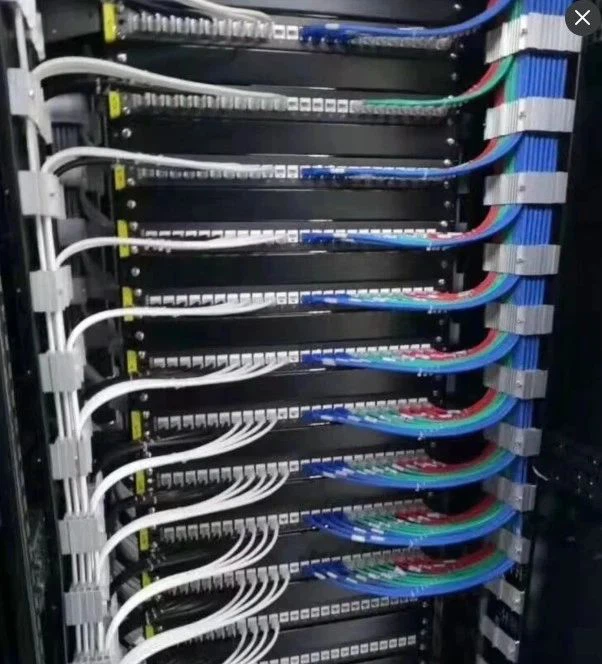

Regola i deflettori nel cabinet in una posizione adatta in modo che l'amministratore possa vedere il funzionamento di tutti i dispositivi senza aprire la porta del gabinetto e aggiungere i deflettori in modo appropriato in base al numero e alle dimensioni dei dispositivi. Presta attenzione a lasciare un po 'di spazio tra i deflettori. Posizionare tutti i dispositivi di commutazione e routing utilizzati nell'armadio secondo il diagramma pre-disegnato.

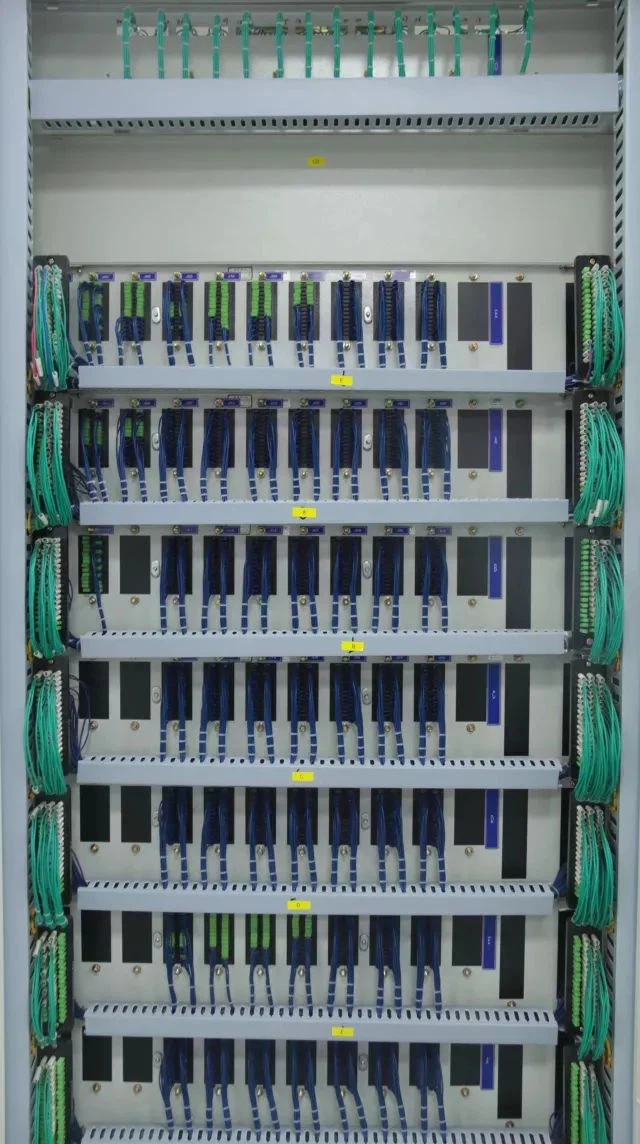

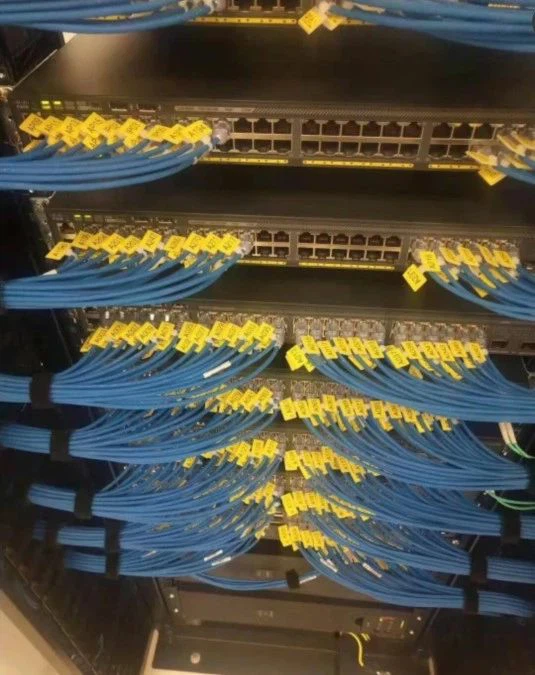

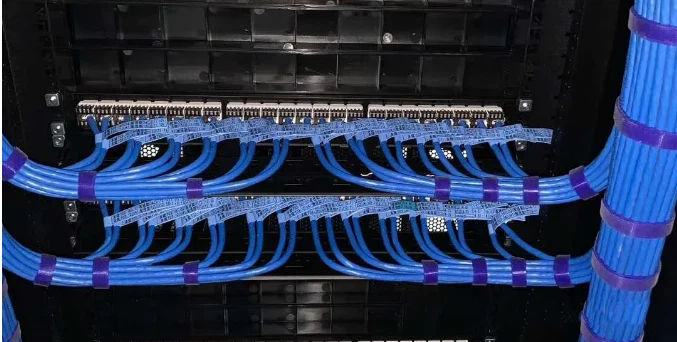

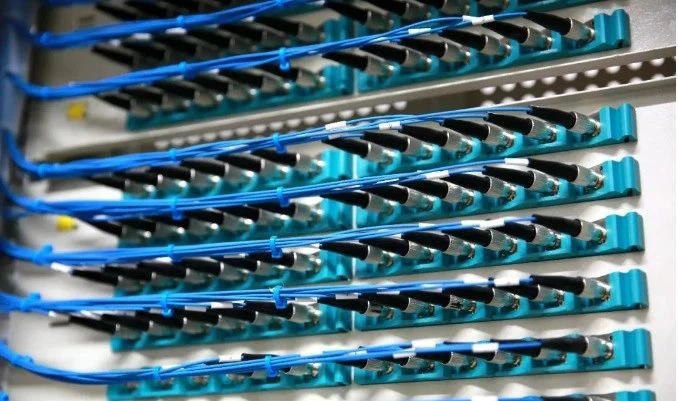

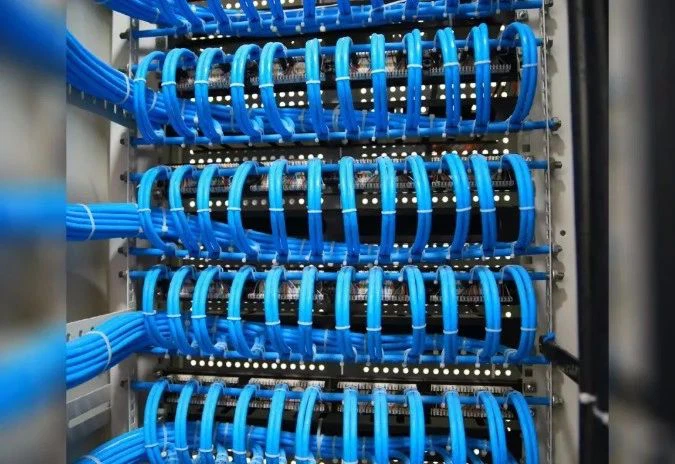

Una volta tuttoCavi di retesono collegati, ognuno deve essere etichettato. Avvolgi le etichette preparate attorno ai cavi di rete e segnali con una penna (di solito indicando il numero o lo scopo della stanza), garantendo che le etichette siano chiare e facili da capire. I cavi crossover possono essere distinti dai cavi di rete generali utilizzando etichette di diversi colori. Se ci sono troppi dispositivi, dovrebbero essere classificati e numerati e le etichette dovrebbero essere collegate ai dispositivi.

Dopo aver confermato che tutto è corretto, accendi e conduce un test di connettività di rete per garantire il normale lavoro dell'utente, questo è il più importante.


Aggiorna la documentazione per questa organizzazione del gabinetto. Riduci il diagramma del layout dell'attrezzatura e il diagramma di connessione del cavo di rete. Il diagramma dovrebbe indicare i numeri del dispositivo e le etichette dei cavi di rete per il riferimento di manutenzione futura. Si consiglia di includere il nome utente come articolo nel diagramma e infine notare la data e la persona che ha organizzato i fili.



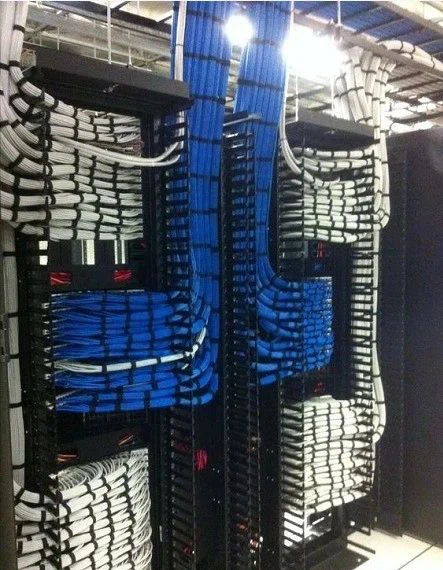

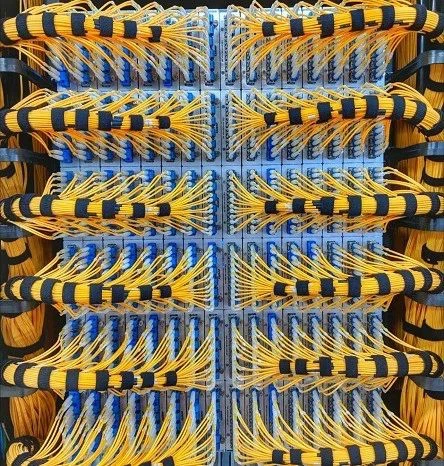

Una parte importante dell'organizzazione del gabinetto è la gestione del cabinet. Esistono tre processi di gestione dei fili comuni:

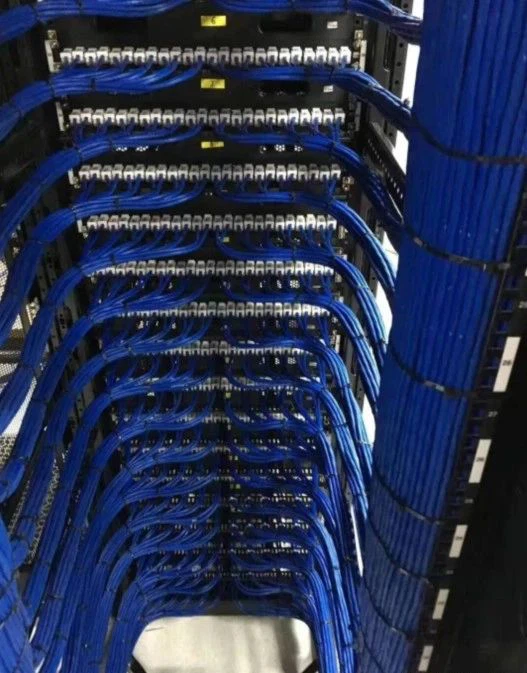

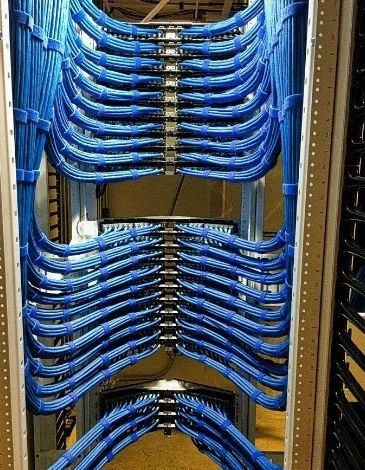

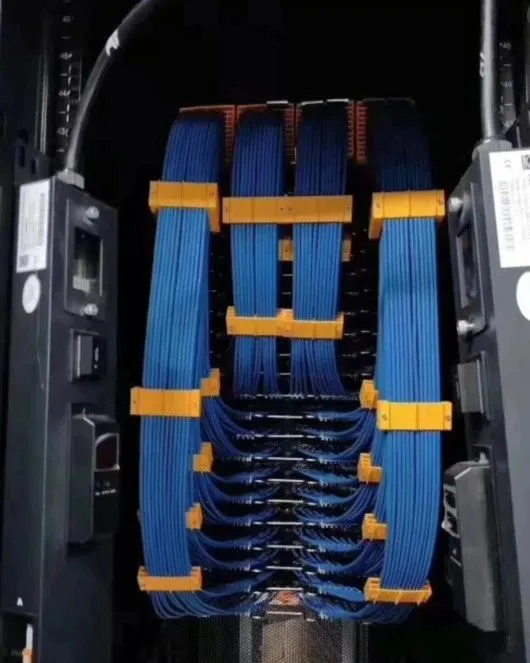

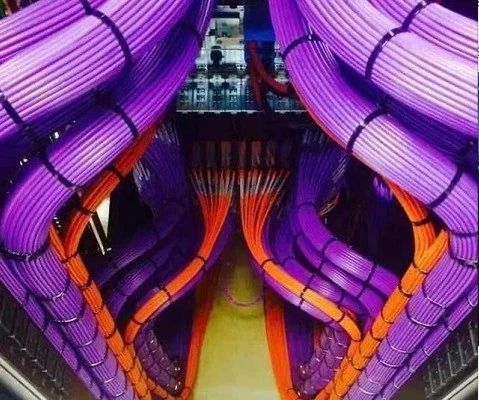

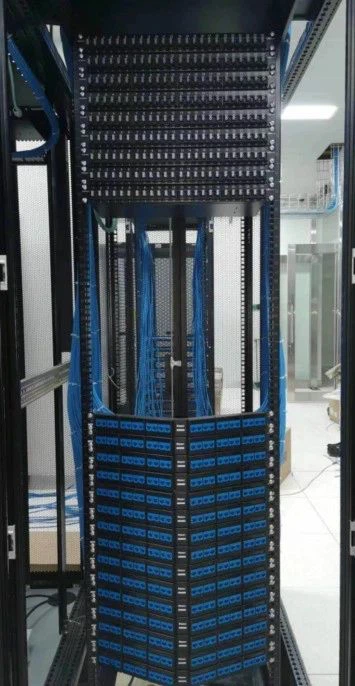

Questo è uno stile di cablaggio relativamente vecchio e le sue tracce possono ancora essere viste a volte. Adotta l'immagine artistica della "cascata delle caverne" appendendo direttamente ilCavi coppie attorcigliatedaPannello patchmoduli, creando un bel senso di gerarchia quando distribuiti in modo ordinato (24-48 coppie attorcigliate per livello).



Il vantaggio di questo stile è che riduce il lavoroGestione dei cavi di rete, ma ci sono molti svantaggi.

Per esempio:

(1) è facile interrompere la disposizione durante l'installazione di apparecchiature di rete e potrebbe anche essere difficile installare le apparecchiature di rete in posizione;

(2) Il peso di ogni coppia intrecciata diventa una forza di trazione che agisce sul retro del modulo Keystone. Se le coppie intrecciate non sono legate prima del punto di terminazione, questa forza di trazione può separare ilKeystone Jackdalle coppie contorte dopo mesi o anni, causando guasti di disconnessione;

(3) Se aModulo KeystonenelPannello patchdeve essere re-interiminato, il personale di manutenzione può funzionare solo all'interno della "cortina d'acqua", a volte indossando dozzine dicoppie attorcigliate, e poiché non esiste una fonte di luce in entrambe le direzioni, è difficile da vedere durante la terminazione.

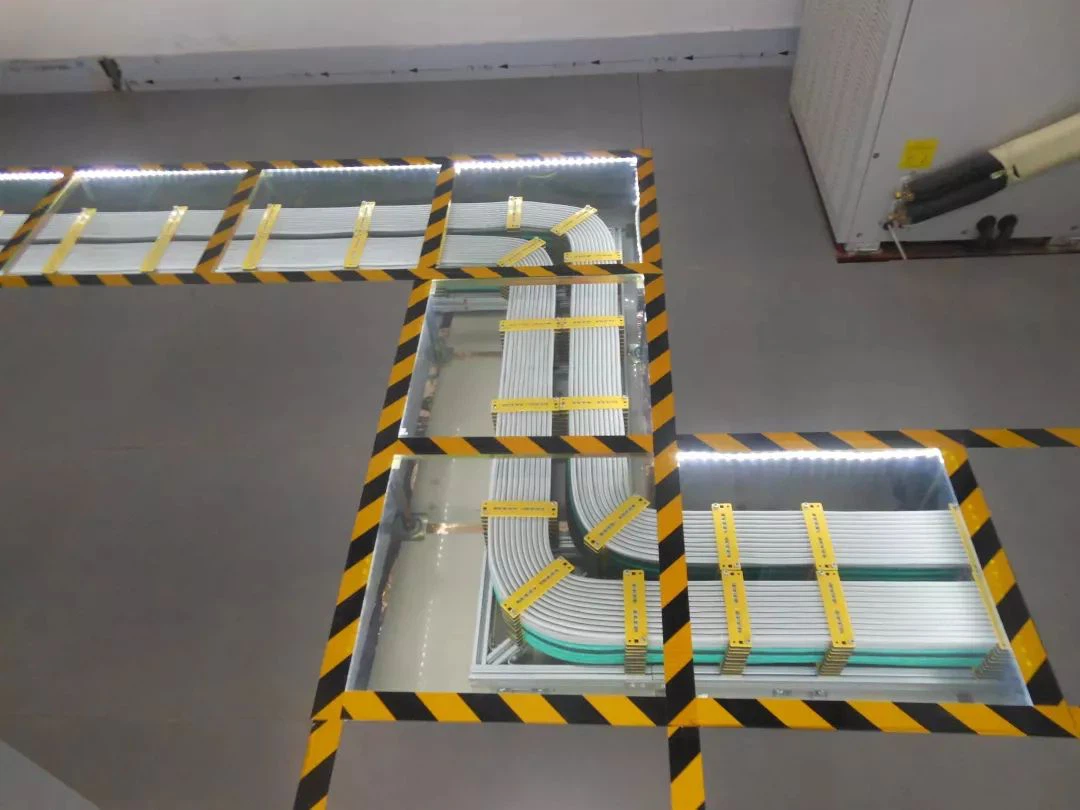

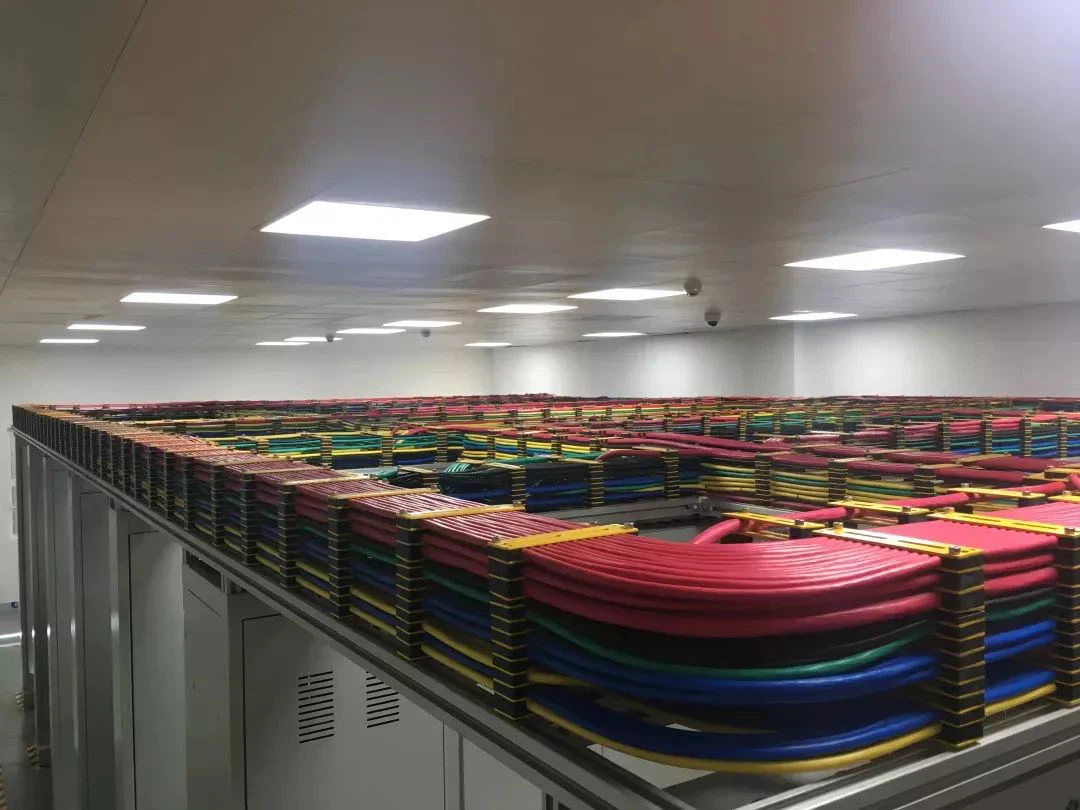

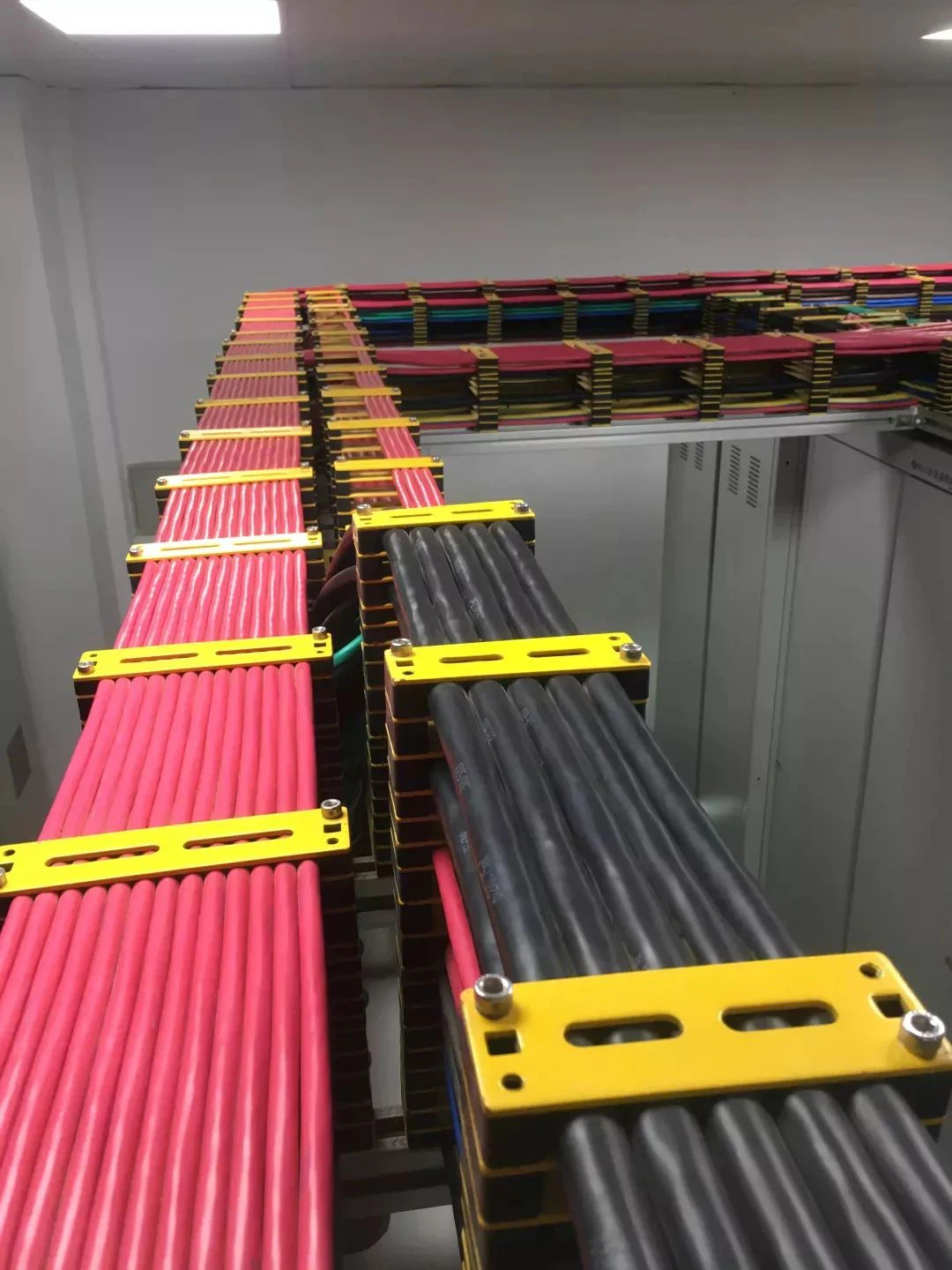

La gestione del filo inverso viene eseguita dopoPannello patchI moduli vengono terminati e testati. Il metodo è quello di gestire i fili dal modulo all'esterno del cabinet, gestendo anche i cavi nel ponte del cavo.
Il vantaggio di questo metodo è che dopo il test, non è necessario gestire i cavi a causa di un test di coppia intrecciato fallito, ma lo svantaggio è che poiché entrambe le estremità (l'ingresso e il patch pannello) sono fissate, inevitabilmente ci saranno molti cavi disordinati da qualche parte nella stanza del computer (di solito nella parte inferiore del cabinet). La gestione del filo inverso viene generalmente eseguita manualmente, basandosi sugli occhi e sulle mani per completare la gestione del filo. Il vantaggio della gestione del filo inverso è che il test è stato completato, quindi non è necessario preoccuparsi della lunghezza dei cavi sul retro del mobile. Lo svantaggio è che poiché entrambe le estremità dei cavi sono fissate, ci saranno molti crossover tra i cavi, che rendono molto laborioso organizzarli ordinatamente e ci saranno inevitabilmente un luogo in cui le coppie contorte sono disordinate tra le due estremità fisse, spesso sotto il pavimento (quando entrano dal basso) o sopra il soffitto (quando entrano da sopra).

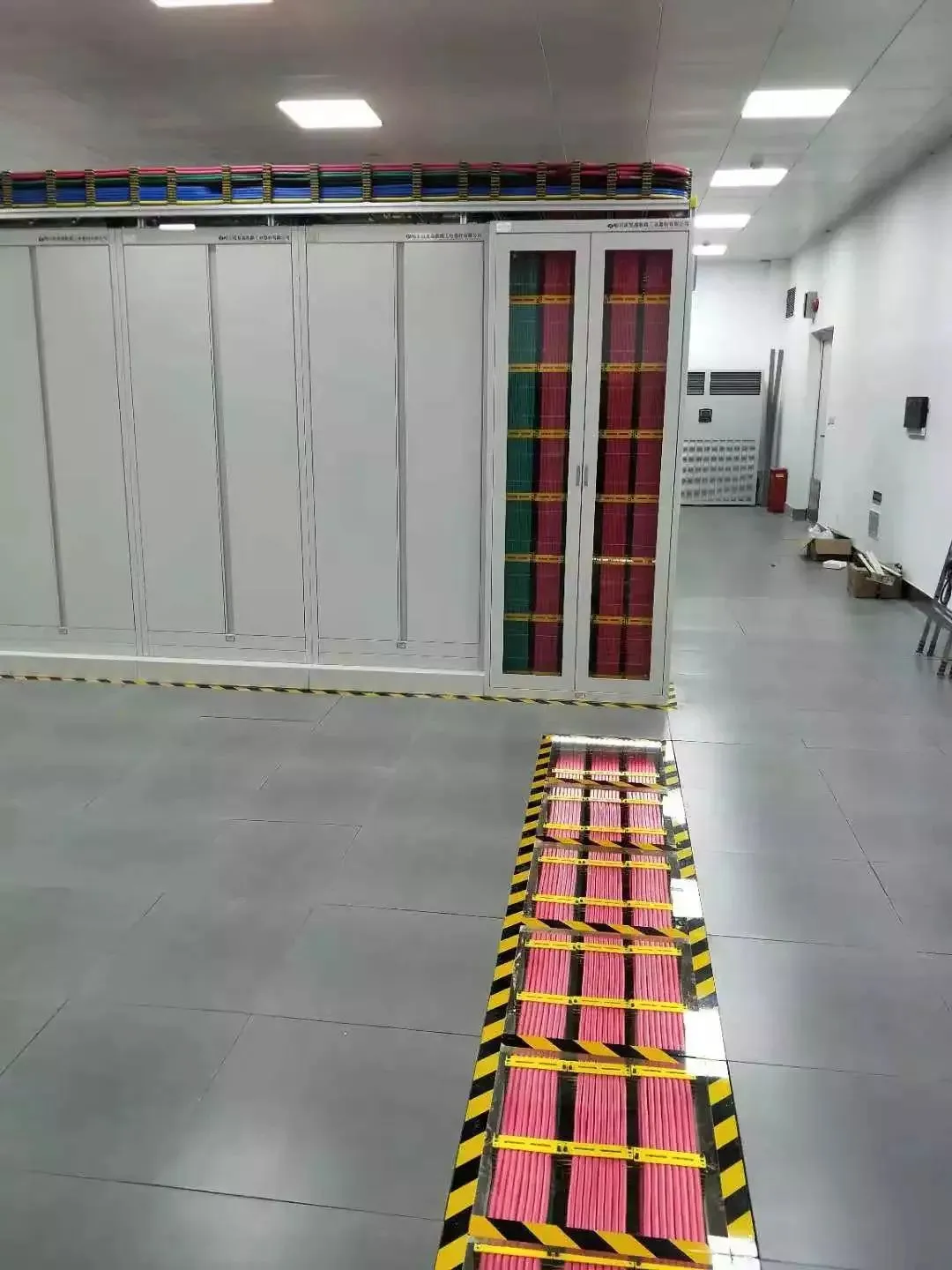

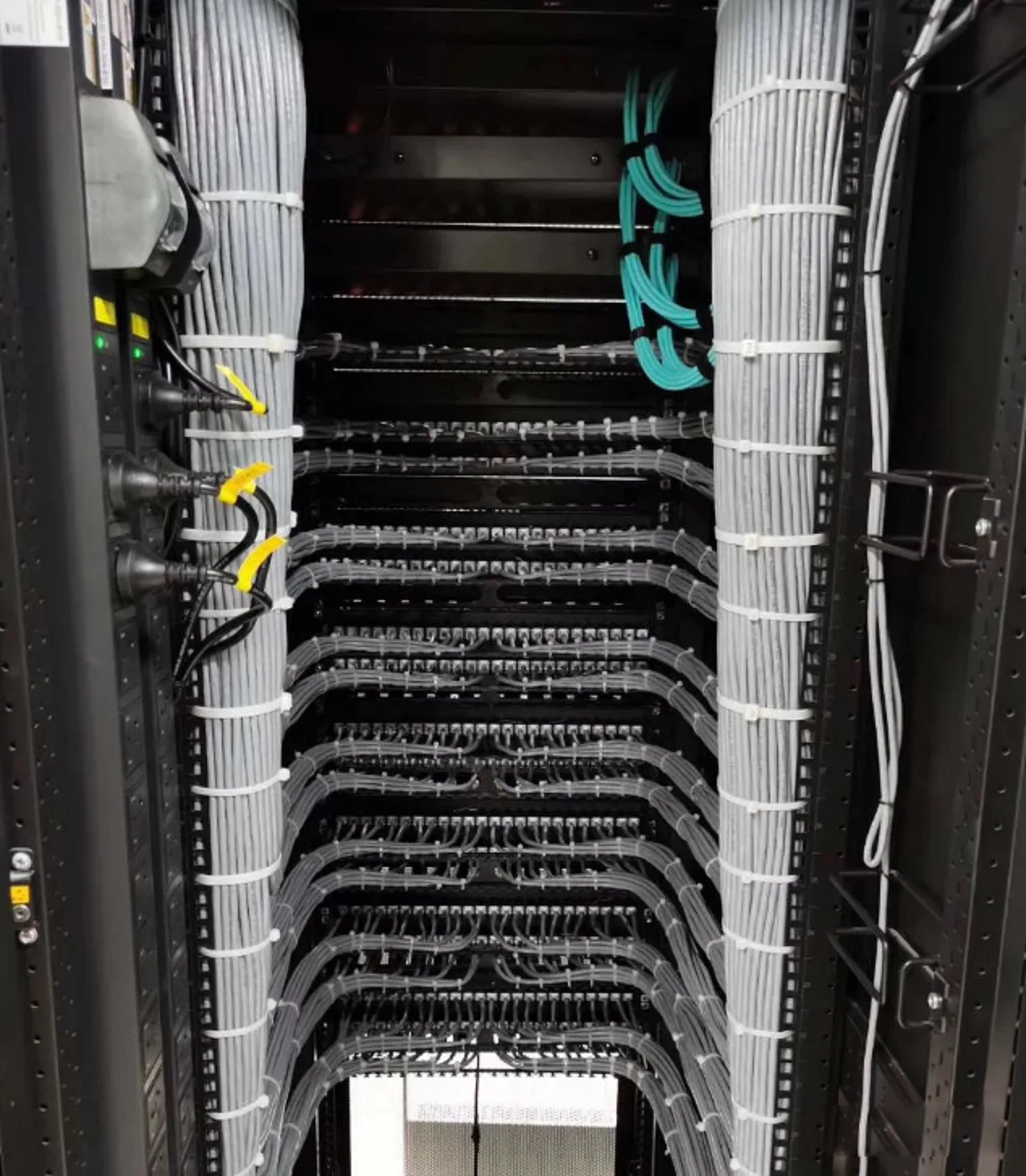

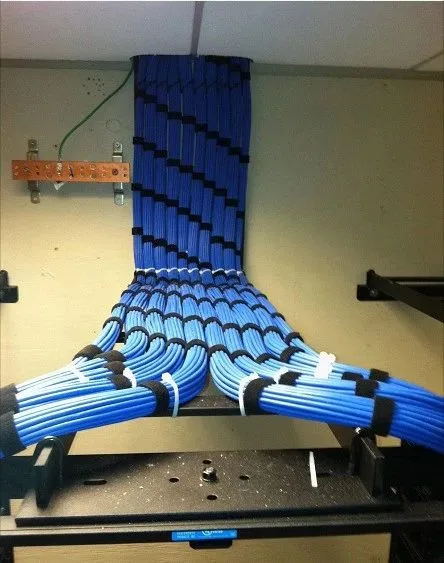

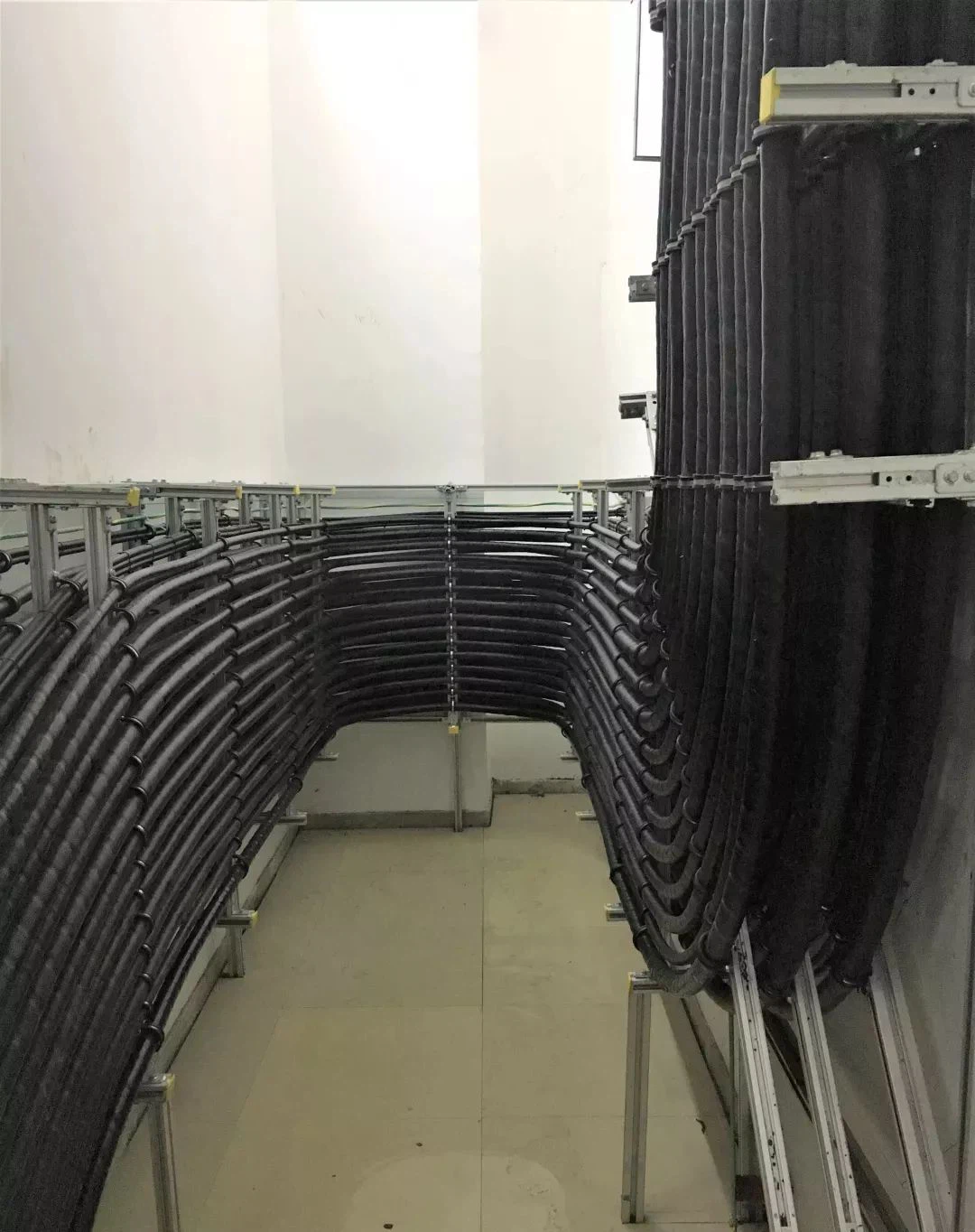

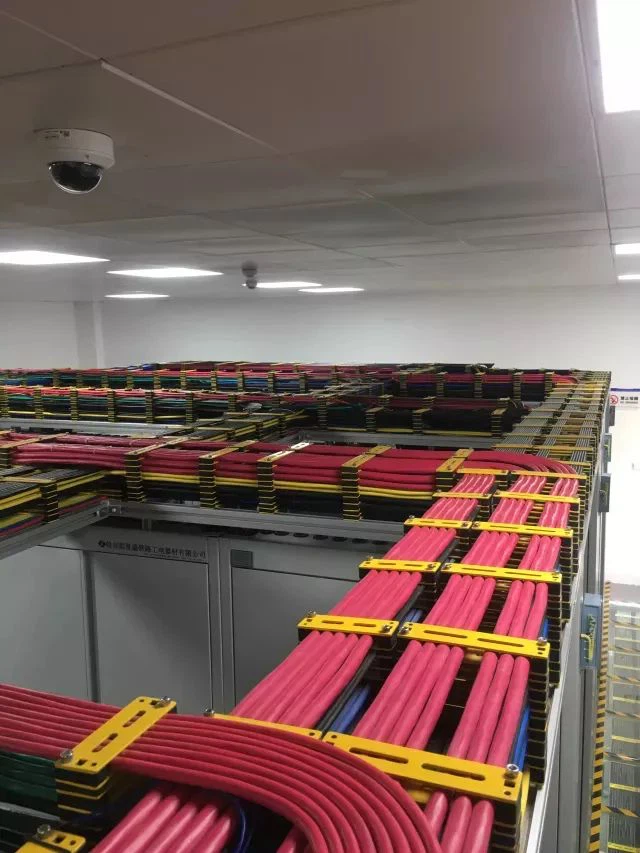

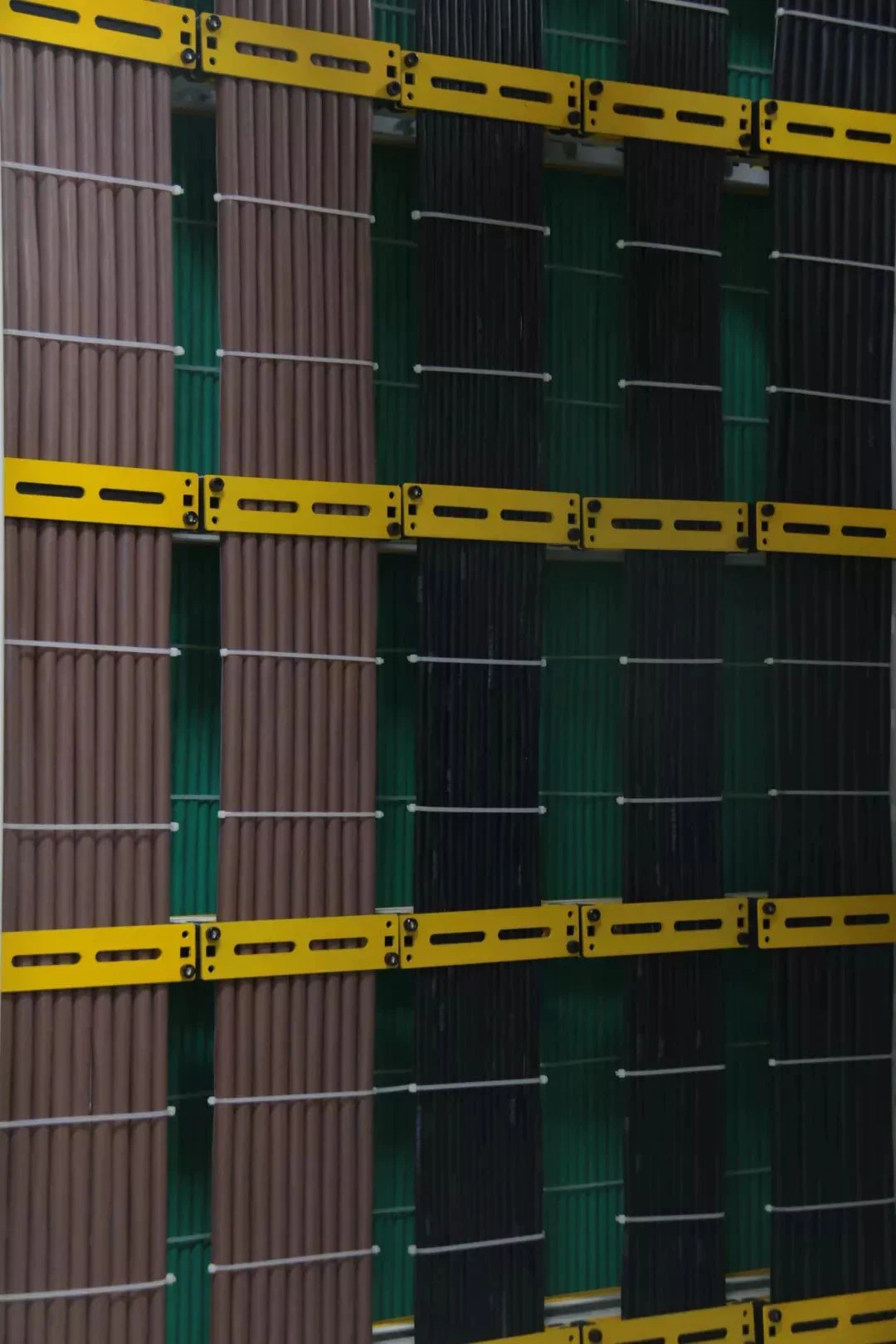

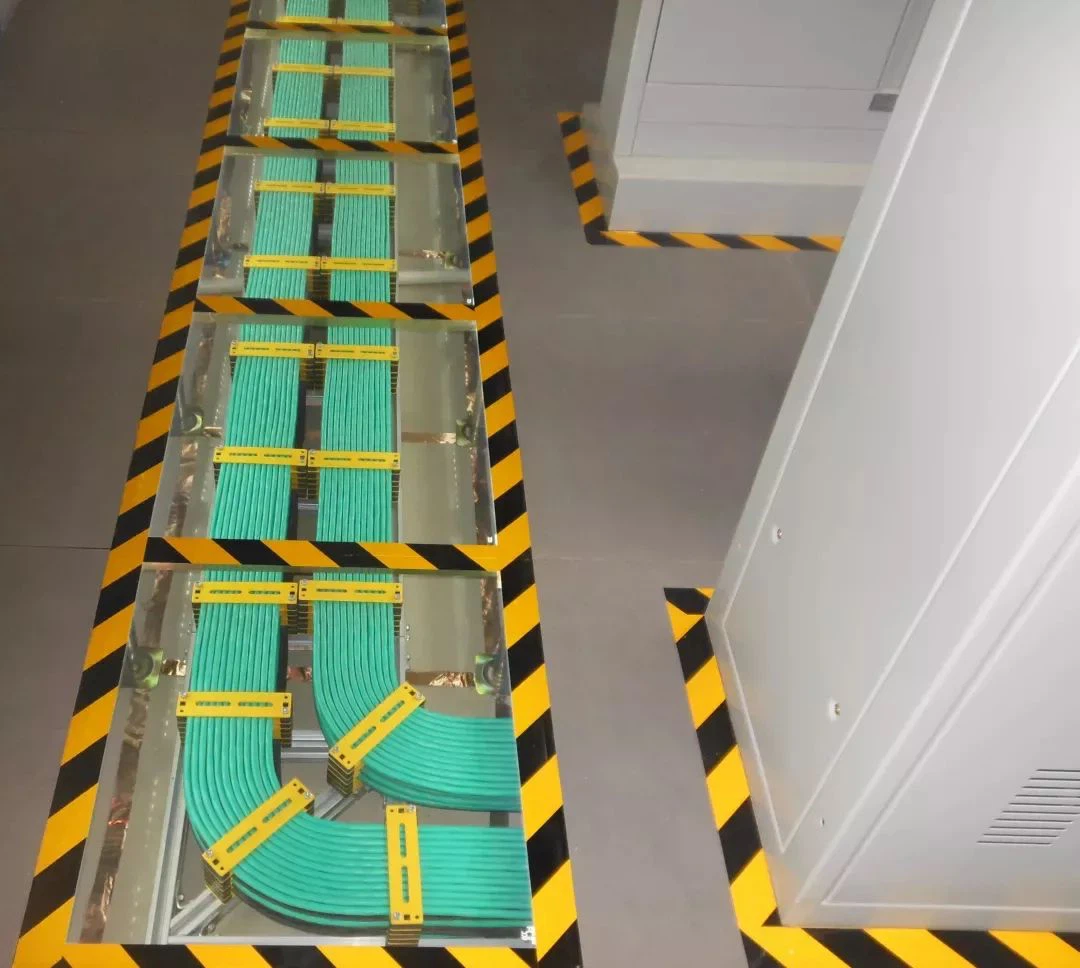

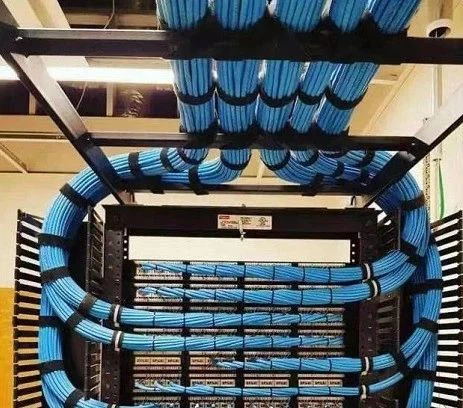

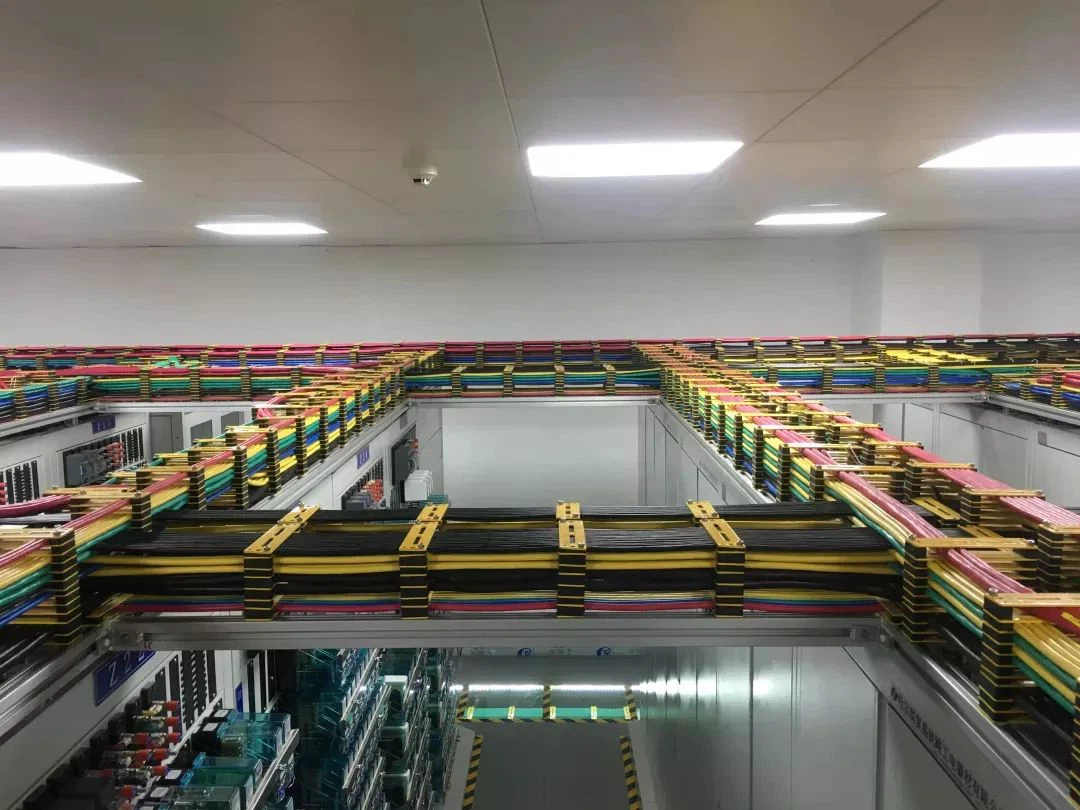

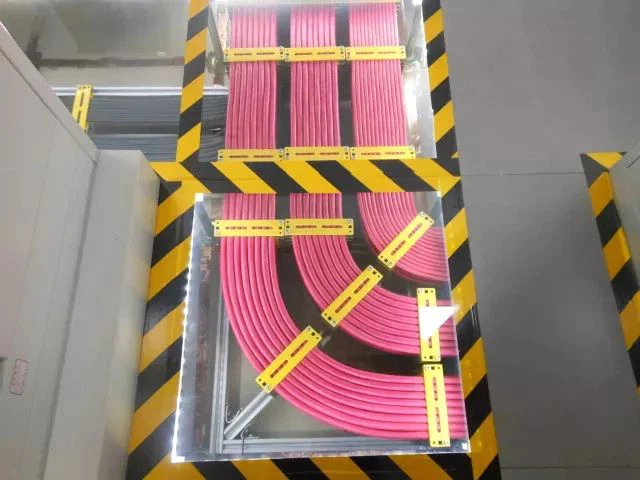

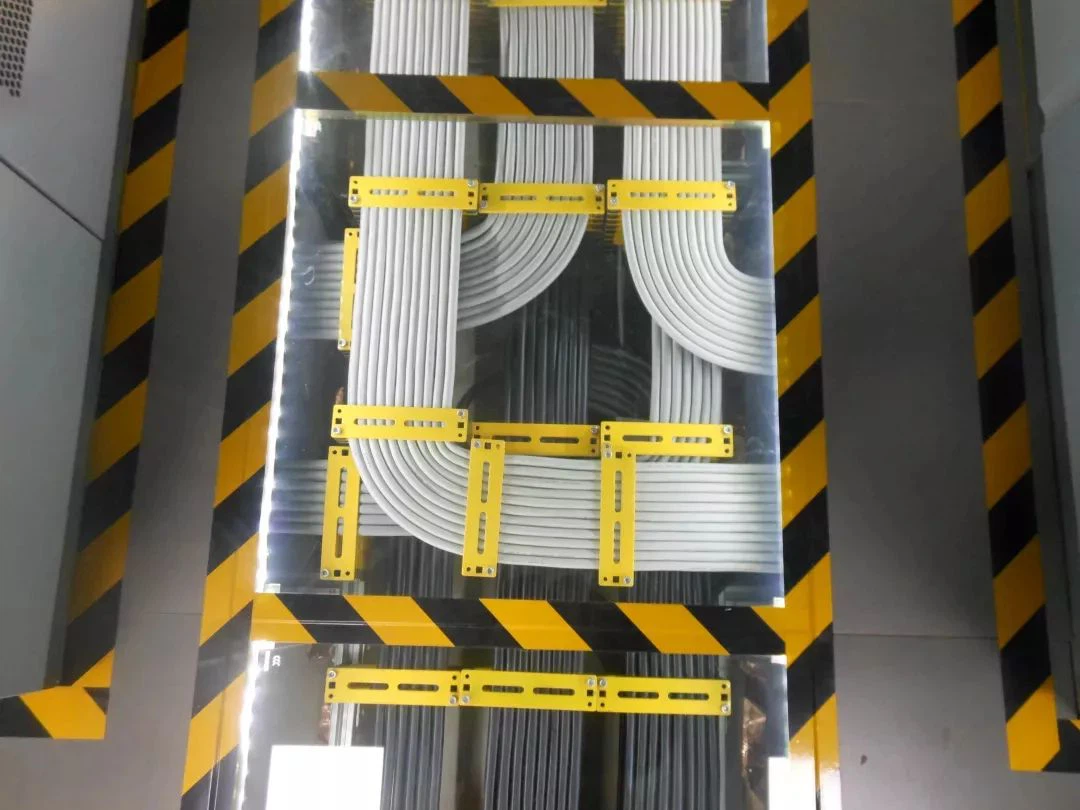

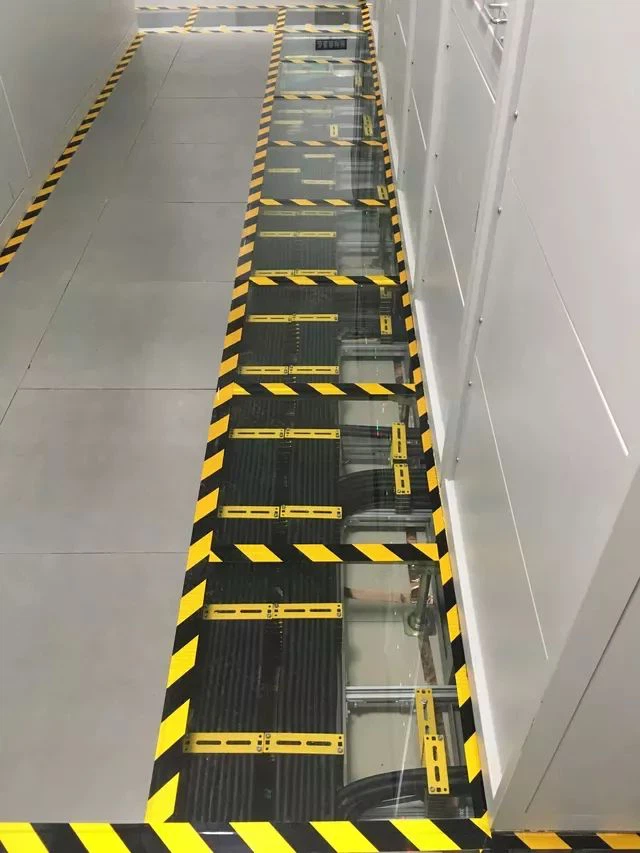

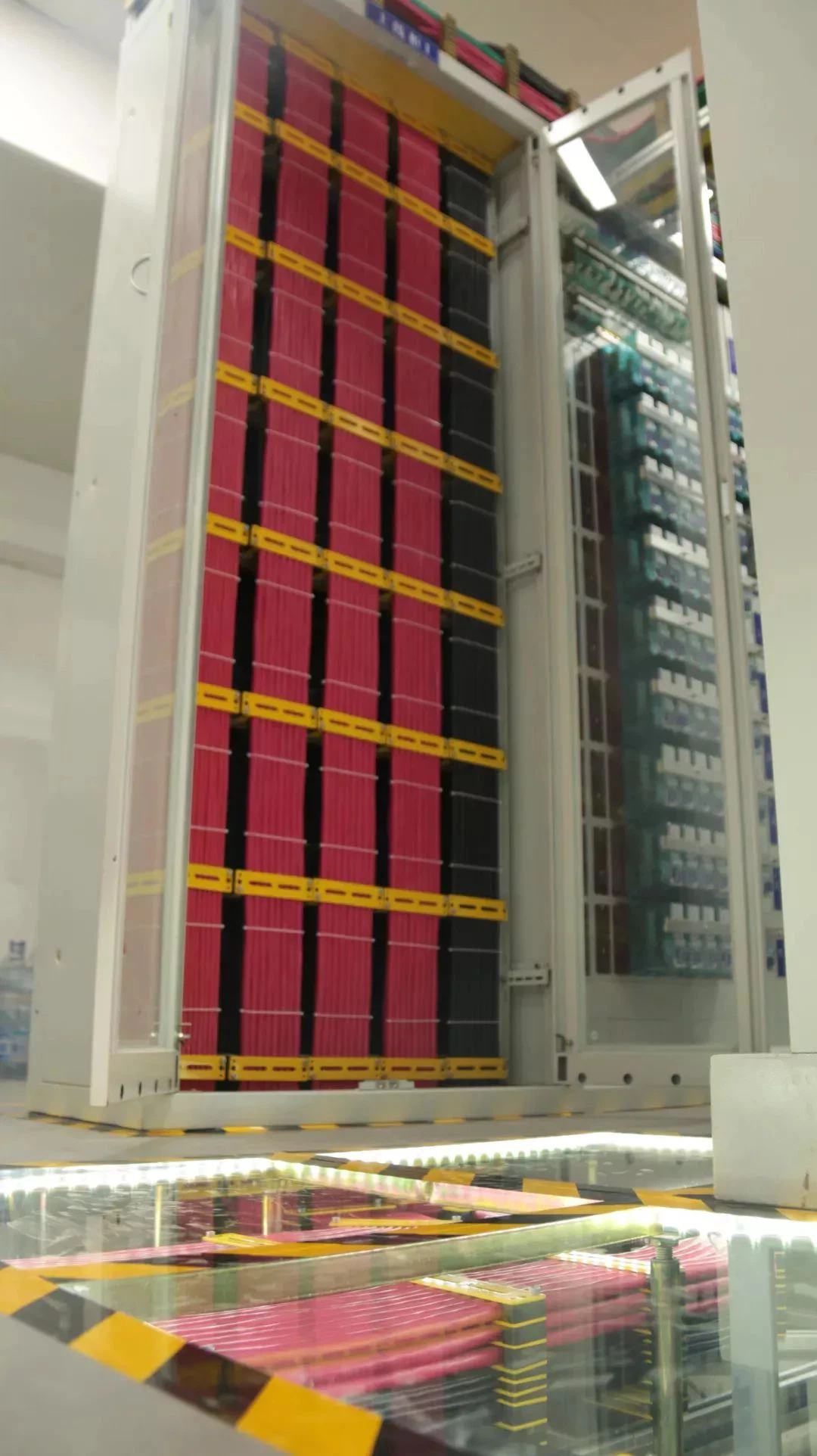

La gestione del filo in avanti viene eseguita prima che i moduli del pannello patch vengano terminati. Inizia dall'ingresso della sala computer, organizzando la sezione cavi per sezione fino ai moduli del pannello patch. Dopo la gestione del filo, vengono eseguite la terminazione e il test.

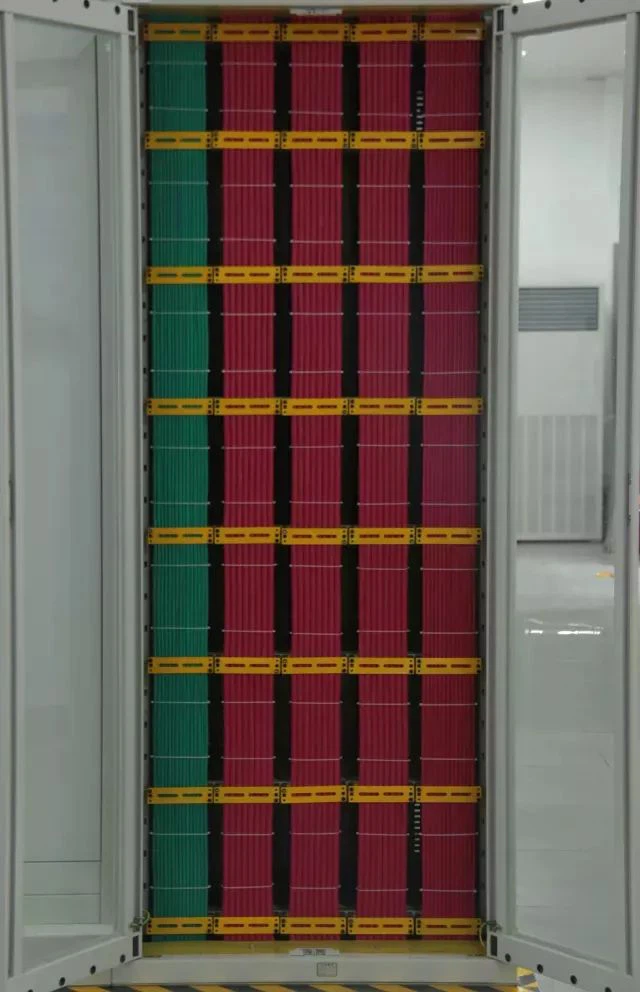

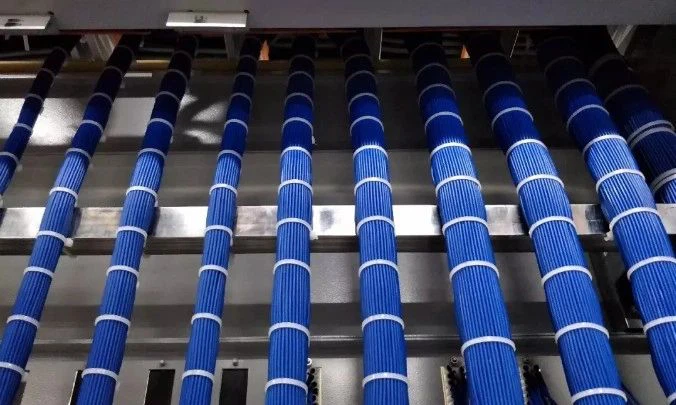

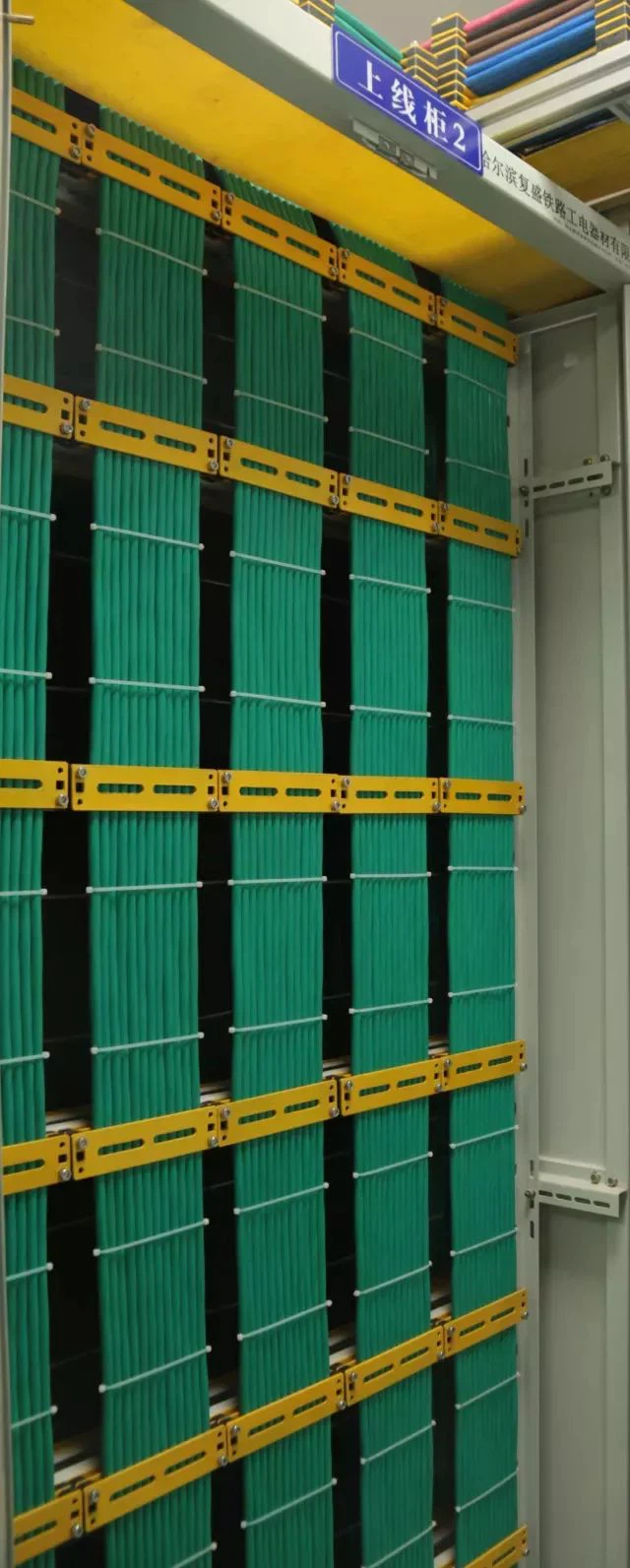

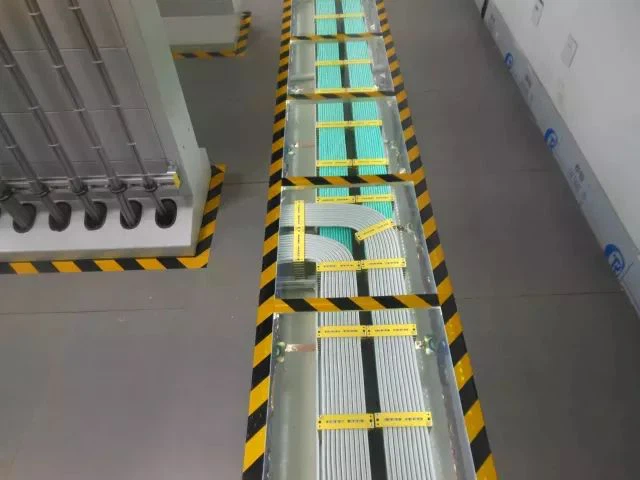

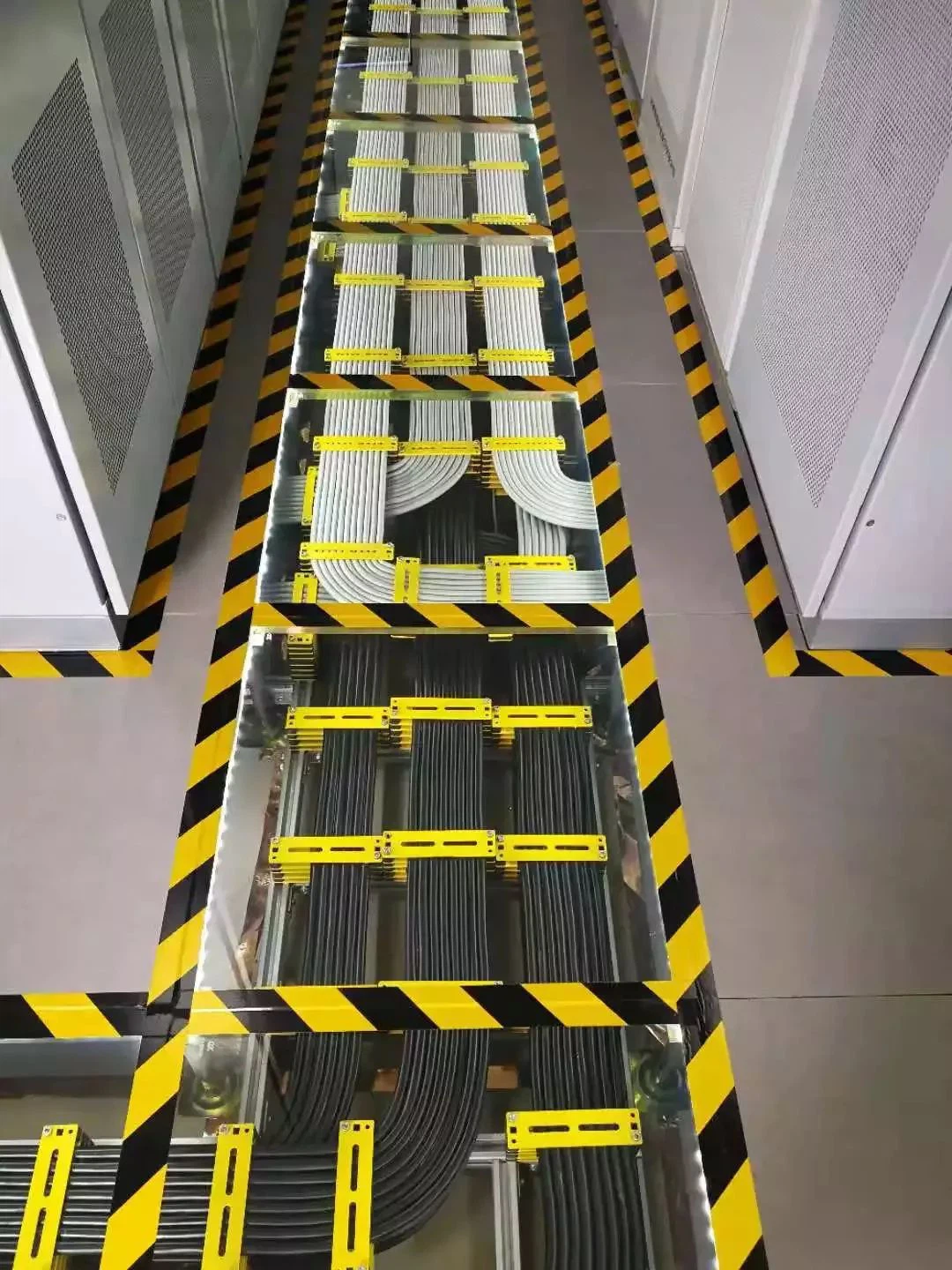

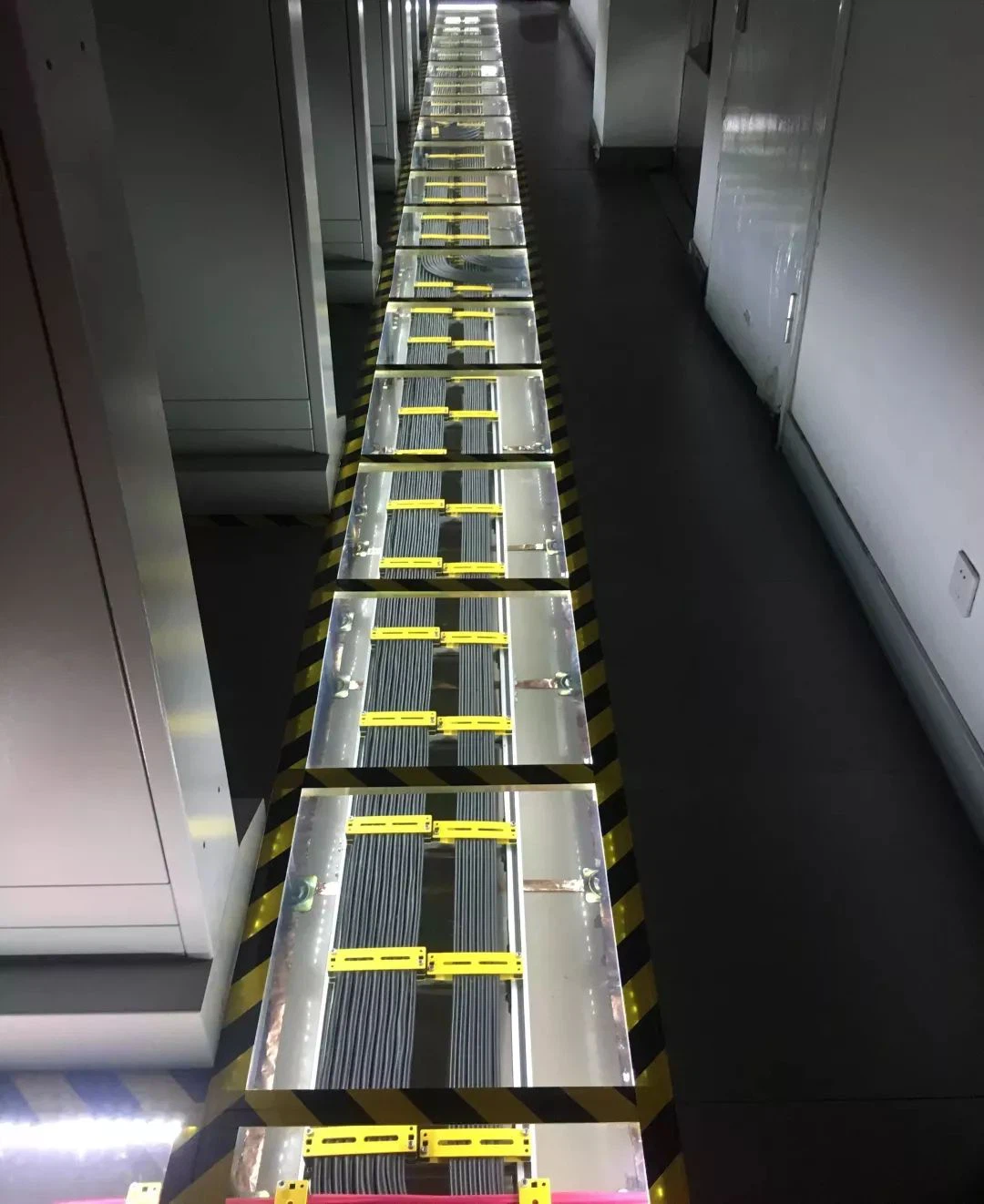

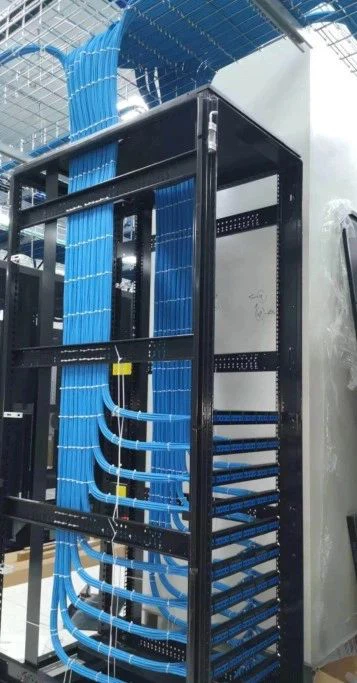

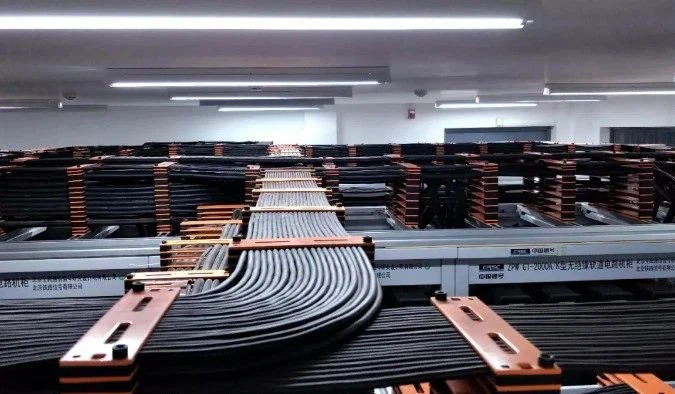

Dall'ingresso della sala computer (o dell'area di rete della sala computer) alle coppie orizzontali intrecciate del mobile del pannello patch, formando pacchetti di coppie orizzontali intrecciate in unità di ogni 16/09/32/48-Pannello patch, con tutte le coppie attorcigliate in ogni pacchetto parallelo (il crosstalk tra coppie attorcigliate in brevi distanze non influenzerà le prestazioni complessive, poiché la maggior parte di ogni coppia attorcigliata è posata nel ponte e nel condotto, questa parte è sciolta e non parallela) e tutti i pacchetti sono paralleli; Dopo la verifica, sono fissati sul vassoio del cavo dietro il modulo o passati attraverso i fori del modulo delPannello patch.



Il vantaggio della gestione dei fili in avanti è che garantisce che i cavi nella sala del computer siano puliti in ogni punto e non ci saranno crossover per cavi. Lo svantaggio è che se il cavo è danneggiato durante l'installazione, un test fallito richiederà una gestione ri-cablabile. Pertanto, la premessa della gestione dei fili in avanti è quella di avere una fiducia sufficiente nella qualità dei cavi e nella trazione del cavo.



In base a questo, decidi dove posizionare ilPannello patch, quindi calcola per quanto tempo devono essere i cavi di rete per installare il pannello patch sull'armadio, tenendo conto della distanza dall'esterno all'armadio, per facilitare la gestione complessiva del filo in seguito. Se i cavi sono posizionati troppo a lungo nell'armadio, può causare una situazione sgradevole e la successiva gestione dei fili sarà problematica, che richiede un tiro costante per organizzare i cavi in ​​modo ordinato e magnifico.

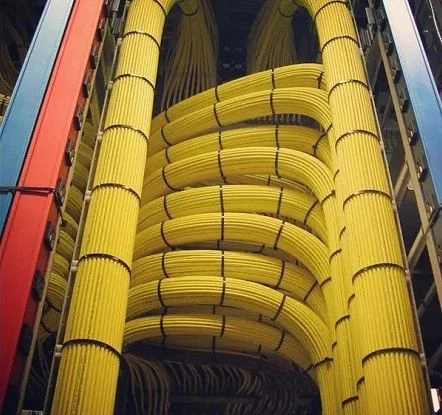

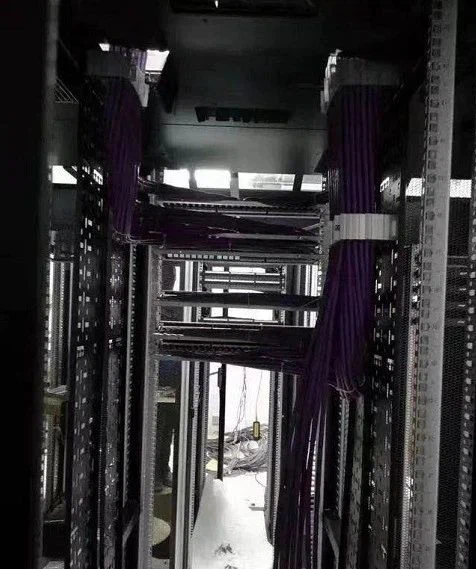

In secondo luogo, considera come funzionano i cavi dopo essere entrati nel mobile dalla parte superiore o in basso.Cerca di non piegare o bypassare le cose e corri il più possibile lungo il mobile. Considera che la direzione della corsa del cavo non dovrebbe influire sull'ingresso delle future apparecchiature di rete, che richiede al personale di avere una certa lungimiranza.

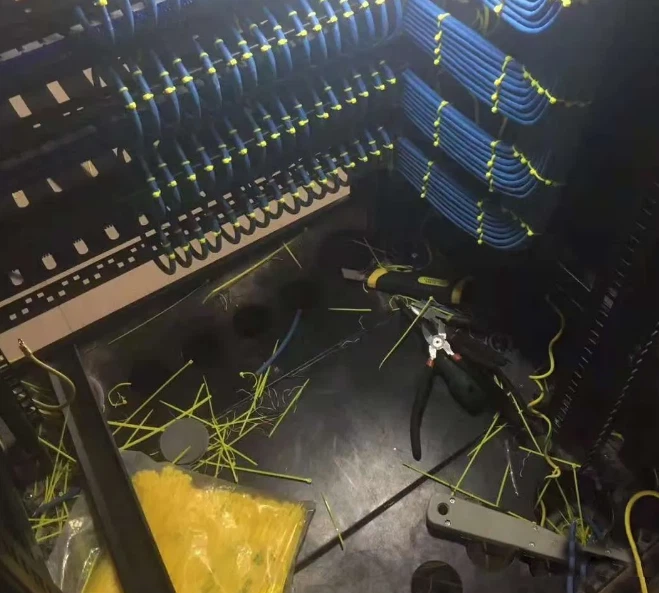

Tagliare in base alla lunghezza calcolata nel primo passaggio. Taglia l'eccesso, garantendo coerenza per mantenere un aspetto ordinato e lasciare una certa ridondanza rispetto al calcolo, preferibilmente da dieci a quindici centimetri, compresa la lunghezza della giacca spogliata e il patch pannello. In questo momento, non è necessario mettere i cavi nell'armadio dall'esterno, perché metterli in questo momento renderà difficile la gestione dei fili.

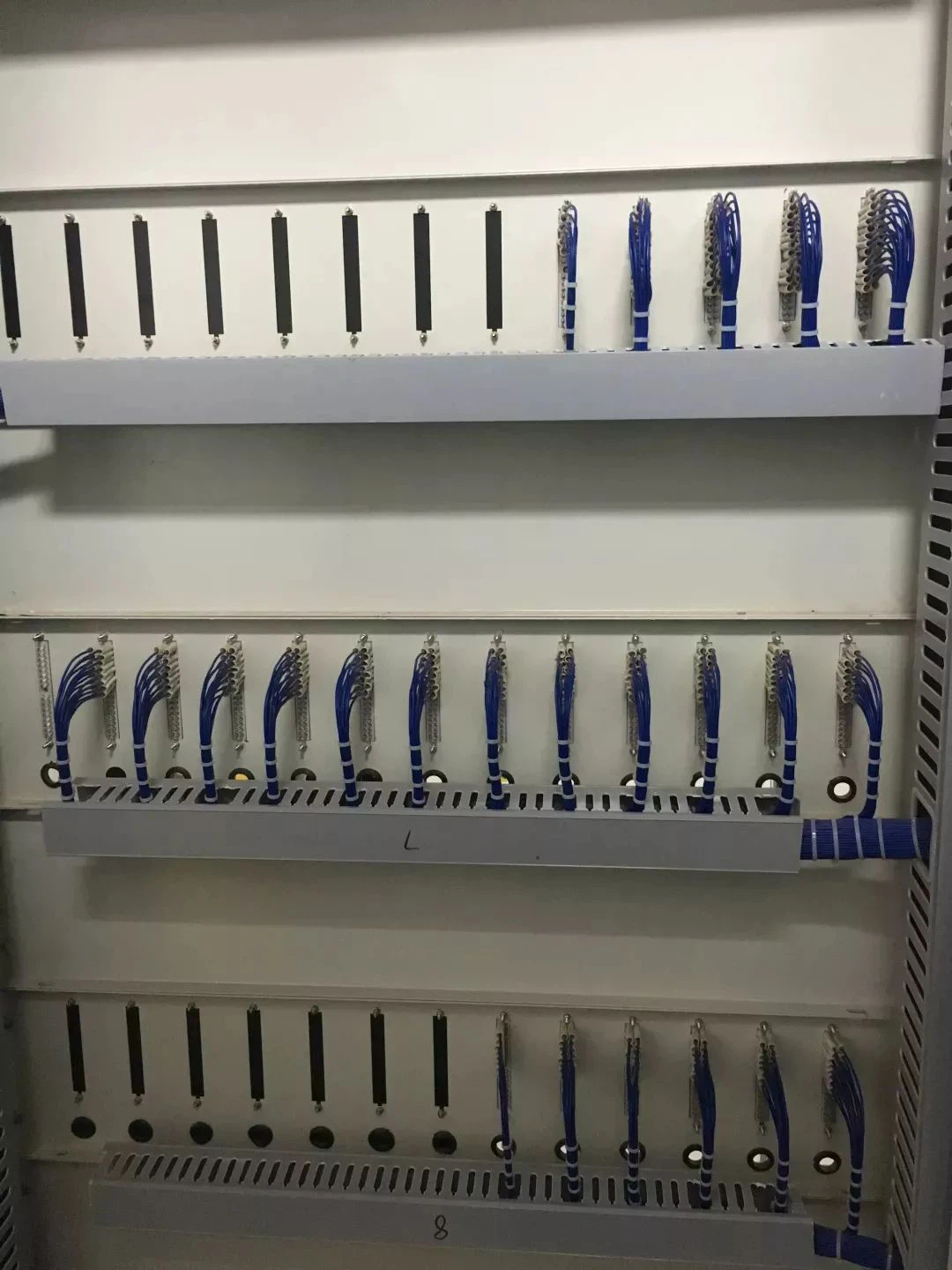

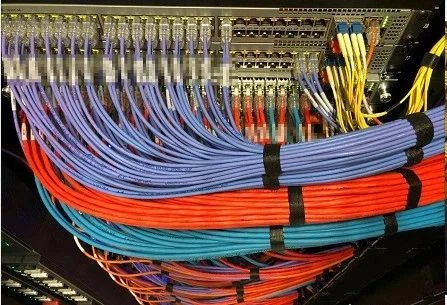

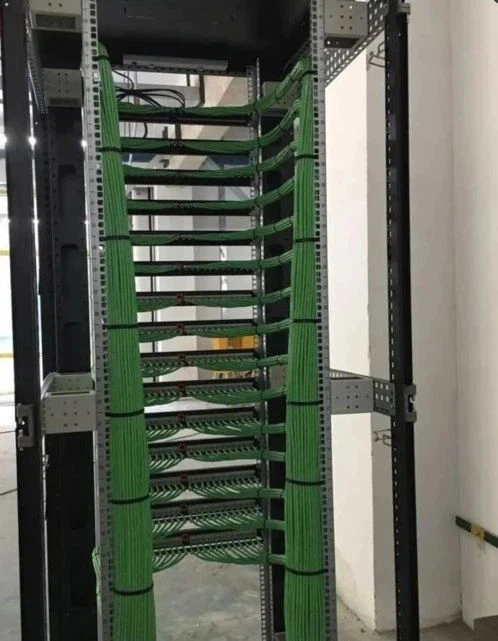

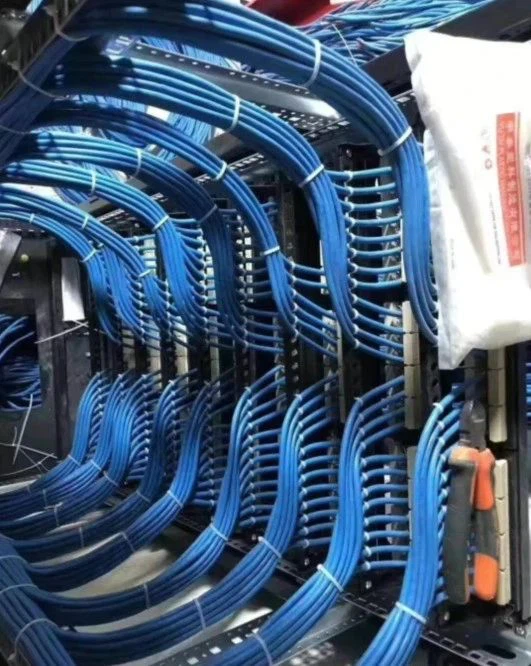

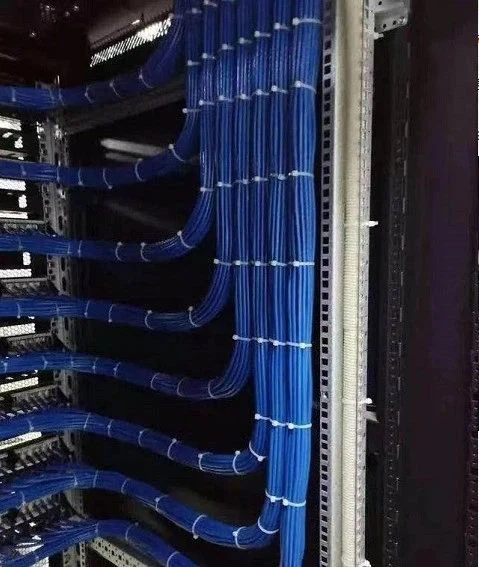

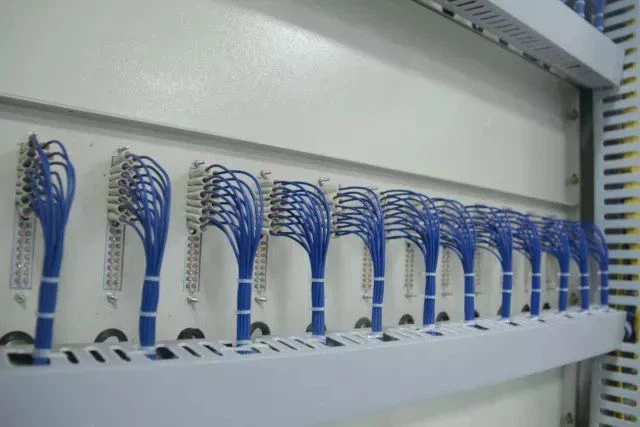

Inizia a legare i cavi con cavi in ​​cui le radici dei cavi iniziano a essere esposte. Assicurare la maggior parte dei cavi di rete secondo necessità, quindi procedere a utilizzare il pannello patch per la gestione del filo. Il metodo di utilizzo del pannello patch è di passare i cavi attraverso la parte posteriore del patch pannello uno per uno secondo una convenzione e legare due cavi di rete consecutivi insieme a cavi sul retro del pannello patch. Ogni due legami dovrebbe avere un disallineamento, cioè non legare troppi fianco, ed è meglio avere una certa distanza tra ogni due legami. Dopo aver legato due cavi consecutivi, inizia a unirsi sei cavi di rete e, in media, ricamare ogni mezzo metro, prestando attenzione alla pulizia durante le lega ed evitando il bundling a casaccio per mantenere un aspetto ordinato e organizzato.



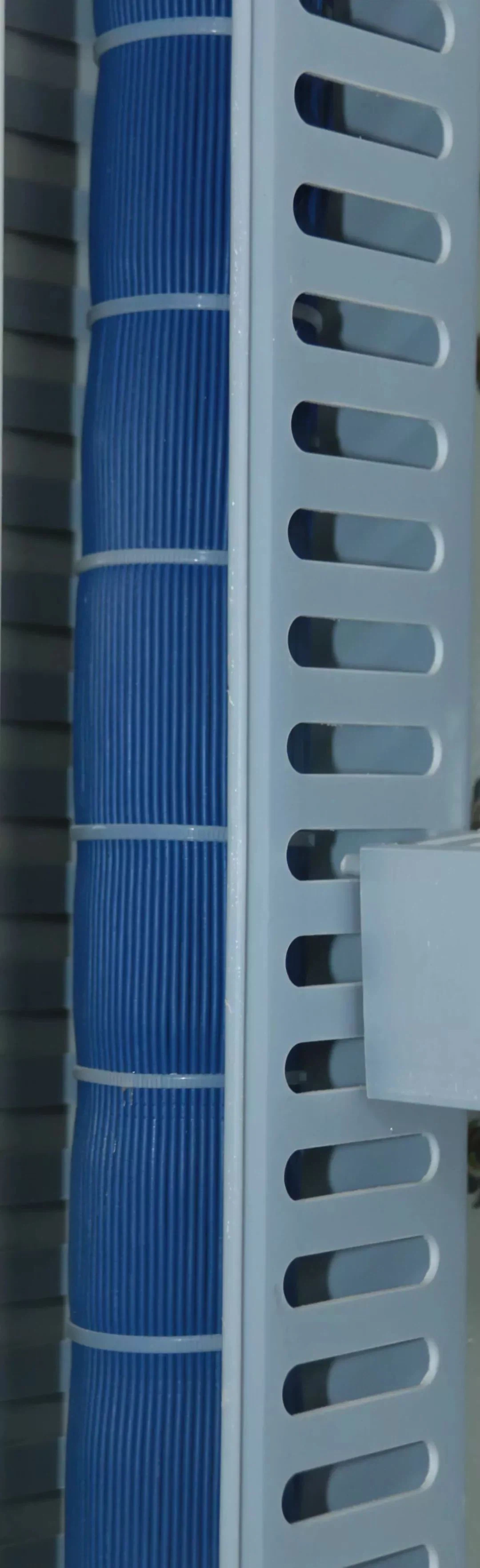

Utilizzare la scheda di gestione del filo per scendere continuamente e legare anche la parte posteriore della scheda di gestione del filo con fascette (mezzo metro per pareggio). L'ultima posizione a sei centesimi si trova a circa un metro di distanza dall'estremità del cavo. Dopo aver legato, inizia a legare due cavi nelle vicinanze, ovviamente, ancora in ordine. Dopo aver legato ciascuno due, usa lo stesso metodo per legare di nuovo circa mezzo metro, il che è utile per il passaggio successivo dell'installazione del patch pannello.

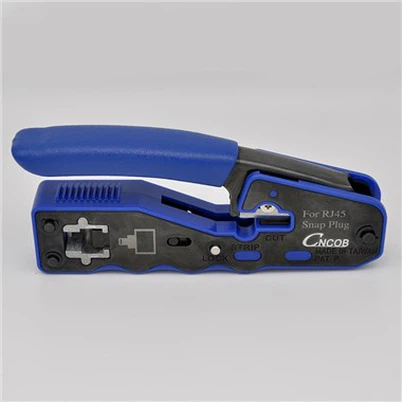

Il prossimo è il passaggio per l'installazione del patch pannello. Poiché il lavoro di cui sopra è stato completato, i cavi sono già molto chiari. Intrappola i cavi fuori dall'armadio e mettili su un banco da lavoro. Inizia il processo di crimpaggio in gruppi di tre, seguendo le posizioni pre-organizzate per ridurre al minimo gli errori. Le fasi specifiche del processo di crimpaggio non saranno ripetute qui.



Se il test passa, installalo sul mobile. Se qualche punto fallisce, controllare attentamente il contatto tra il cavo di rete e il modulo e la sequenza del cavo e mira a ottenere un test di successo al primo tentativo. Dopo che tutti i moduli Keystone vengono piegati e testati, installali sul gabinetto. Dopo l'installazione, legare i cavi di rete in base al piano originale per raggiungere la pulizia, la bellezza e la rettilità. Documenta la connettività di ciascun punto. Se un punto fallisce, documentalo nel registro delle osservazioni.
