110 Pannello patch: come dare un pugno

La 110 vocePannello patchè uno strumento di patching vocale comunemente usato inData centerprogetti. Successivamente, cammineremo attraverso come punzonare il pannello di patch 110, usando un cavo coppia 25- come esempio.

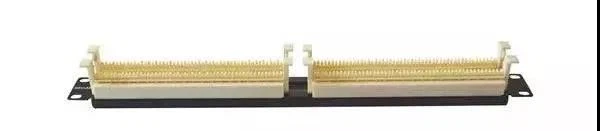

110 voice patch panel

110 Pannello patch vocale



(1) Assicurare il 110Pannello patchalla posizione appropriata nel cabinet.

(2) Inizia organizzando i cavi da dove entrano nel mobile. Instrada ilCavilungo entrambi i lati delGabinetto di reteal pannello patch, lasciando circa 25 centimetri del cavo a coppia grande. Usa uncavoCrimperOspogliarellistaPer rimuovere la guaina esterna del cavo a coppia grande (come mostrato nella Figura 1). Fissare i cavi con le fascette per cavi, passare i cavi attraverso i fori di entrata su un lato del 110Pannello patch vocalee disporre nell'area di punzonatura del pannello patch (come mostrato nella Figura 2).

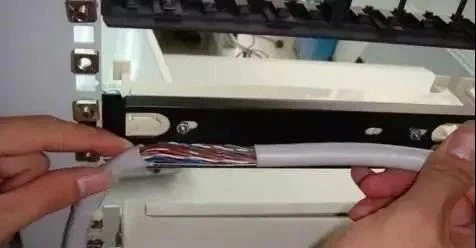

Route the cables along both sides of the cabinet to the patch panel, leaving approximately 25 centimeters of the large-pair cable. Use a cable stripper or wire stripper to remove the outer sheath of the large-pair cable

Figura 1

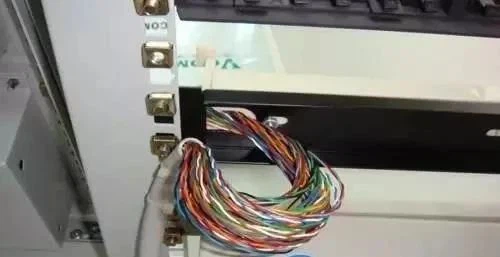

Secure the cables with cable ties, pass the cables through the entry holes on one side of the 110 voice patch panel, and arrange them at the punch-down area of the patch panel

Figura 2

(3) Organizzare i cavi di coppia 25- nella sequenza corretta. Innanzitutto, allocare i colori principali (come mostrato nella Figura 5-48), quindi allocare i colori minori (come mostrato nella Figura 5-49). Il principio di allocazione standard è il seguente: Comunicazione Codice del cavo Disposizione: i colori principali dei cavi sono: bianco, rosso, nero, giallo, viola. I colori minori dei cavi sono: blu, arancione, verde, marrone, grigio. Un gruppo di cavi è composto da 25 coppie, raggruppate da bande di colori, per un totale di 25 gruppi come segue:

① (blu bianco, bianco-arancio, bianco-verde, marrone bianco, grigio bianco)

② (blu rosso, rosso-arancio, rosso-verde, marrone rosso, grigio rosso)

③ (blu nero, nero-arancio, nero-verde, marrone nero, grigio nero)

④ (giallo-blu, giallo-arancio, giallo-verde, giallo-marrone, grigio giallo)

⑤ (blu viola, viola-arancio, viola-verde, marrone viola, grigio viola).

Le coppie 1-25 formano il primo sottogruppo, avvolto con una fascia a strisce bianche e blu. Le coppie 26-50 formano il secondo sottogruppo, avvolto con una fascia a strisce bianche e arancioni. Le coppie 51-75 formano il terzo sottogruppo, avvolto da una fascia a strisce bianche e verde. Le coppie 76-100 formano il quarto sottogruppo, avvolto con una fascia a strisce bianche e marrone. Queste 100 coppie costituiscono un gruppo importante, che viene poi avvolto insieme a una fascia a strisce bianche e blu. Gruppi di 200, 300, 400, ..., fino a 2400 coppie seguono lo stesso motivo. L'effetto di raggruppamento è mostrato nelle figure 3 e 4.

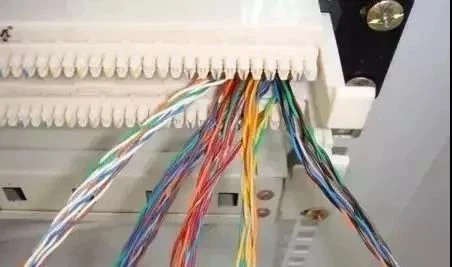

These 100 pairs make up a major group, which is then wrapped together with a white-and-blue striped band.The Grouping Effect 1

Figura 3

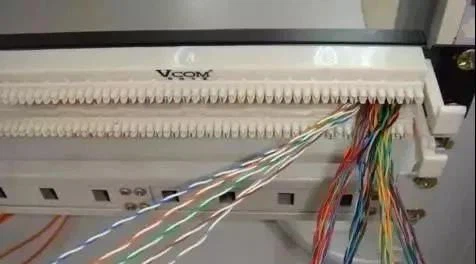

These 100 pairs make up a major group, which is then wrapped together with a white-and-blue striped band.The Grouping Effect 2

Figura 4

(4) Secondo la disposizione del codice colore del cavo, premere con cura ogni coppia con codice colore negli slot uno per uno (come mostrato nella Figura 5), ​​quindi utilizzare a110strumento punch-downPer fissare i collegamenti del filo e tagliare qualsiasi filo in eccesso che si estende oltre gli slot. Nota: la lama deve essere perpendicolare al pannello patch, con il bordo della lama rivolto verso l'esterno, come mostrato nella Figura 6.

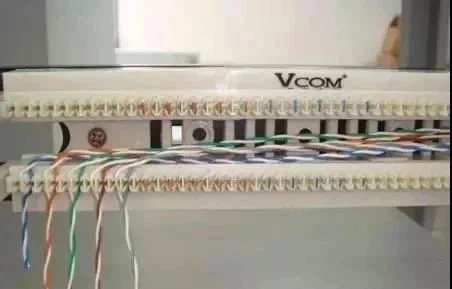

According to the cable color code arrangement, carefully press each color-coded pair into the slots one by one

Figura 5

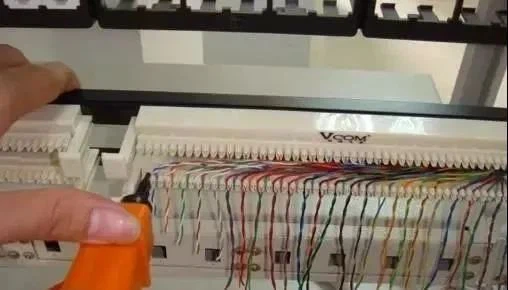

use a 110 punch-down tool to secure the wire connections, and trim any excess wire that extends beyond the slots.

Figura 6

(5) Raccogli una coppia 5-strumento punch-downe i 110 blocchi di collegamento necessari (come mostrato nella Figura 7). Inserire i 110 blocchi di collegamento nello strumento 5- coppia (come mostrato nella Figura 8) e premere i 110 blocchi di collegamento in verticale negli slot (come mostrato nella Figura 9). Non dimenticare di allegare etichette numerate per una facile identificazione. Nota la combinazione di terminali di collegamento: durante l'installazione su una base del pannello patch coppia 110 25-, scegli 5 blocchi di collegamento a quattro coppie 110 e 1 blocco di collegamento a cinque coppie o 7 blocchi di collegamento a tre coppie e 1 blocco a quattro coppie 110. Completa l'installazione da sinistra a destra, seguendo le zone bianche, rosse, nere, gialle e viola. Ciò è coerente con la sequenza di colori dell'installazione del cavo coppia 25-. Il risultato finale è illustrato nella Figura 10.

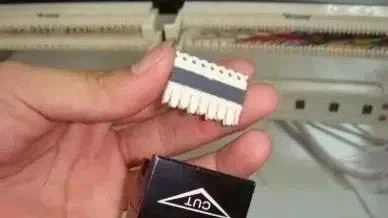

Gather a 5-pair punch-down tool and the necessary 110 connecting blocks

Figura 7

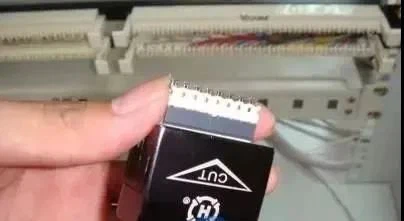

Insert the 110 connecting blocks into the 5-pair punch-down tool

Figura 8

press the 110 connecting blocks vertically into the slots

Figura 9

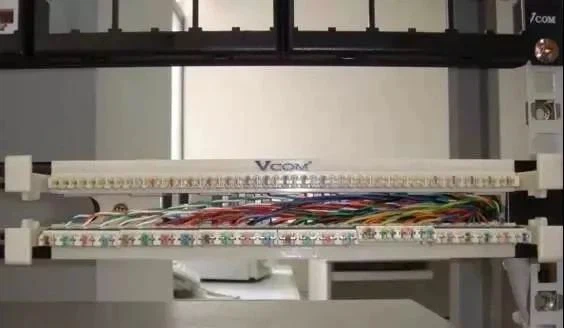

The final result of Complete the installation from left to right, following the white, red, black, yellow, and purple zones which is consistent with the installation color sequence of the 25-pair cable.

Figura 10
