Pannello patch di rete e tecniche di cablaggio del modulo Keystone e moduli senza strumenti
Oct 29, 2024
Lasciate un messaggio
1. Metodo di punzonatura del pannello patch di rete:
1.1 Strumenti di preparazione:
Pannello patch di rete,Gestore dei cavi, cavo di rete, spogliarellista,strumento di crimpatura, cravatte zip.

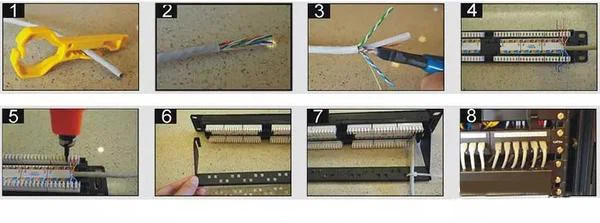

1.2 Processo di cablaggio del pannello patch di rete:
A. Usa un piccolo strumento giallo ospogliarellista per rimuovere la giacca esterna delCavo di rete.
B. Giacca esterna spogliata delCavo Cat6.
C. Tagliare lo scheletro a forma di croce delCat6 pcorda atch.
D. Inserire il cavo di rete negli slot del terminale corrispondenti in base alla sequenza specificata.
E. Utilizzare lo strumento di crimpatura per tagliare il cavo in eccesso.
F. Collegare il gestore del cavo alla porta del pannello patch.
G. fissare il cavo all'organizzatore del cavo con cravatte con zip per impedire che cada.
H. Usa le viti dell'armadio per riparare ilPannello patch di rete a Gabinetto di rete.
1.3 sequenza di cablaggio T568B:
A. Nota la sequenza di cablaggi sulPannello patchDurante il cablaggio, poiché T568A e T568B hanno sequenze diverse.
B. Diversi marchi di pannelli patch possono anche avere sequenze di cablaggio diverse, quindi presta sempre attenzione ai segni di sequenza sul pannello patch.
2. Cablaggio del modulo jack Keystone
2.1 Strumenti di preparazione:
Pannello di rete,Modulo Keystone, piccolo coltello giallo, cavo di rete, forbici.

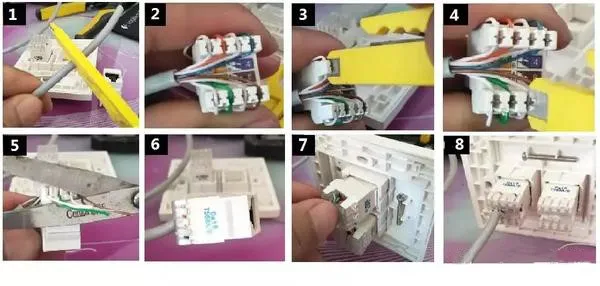

2.2 Processo di punzonatura del modulo Keystone:
A. Utilizzare un piccolo coltello giallo o un filo stripper per rimuovere la giacca esterna delCavo di rete.
B. Disporre i fili secondo la guida al cablaggio del modulo Jack e posizionarli sulModulo Jackmorsetti in filo.
C. Usa il piccolo coltello giallo per premere i fili nei morsetti del filo.
D. Durante il processo di pressione, ilpinzeDeve essere tenuto verticalmente e applicare una pressione improvvisa e ferma per premere in una volta.
E. Taglia il cavo di rete in eccesso.
F. Finito ilKeystone Jackinstallazione.
G. Inserire il martinetto Keystone nel pannello.
H. Prodotto finito.

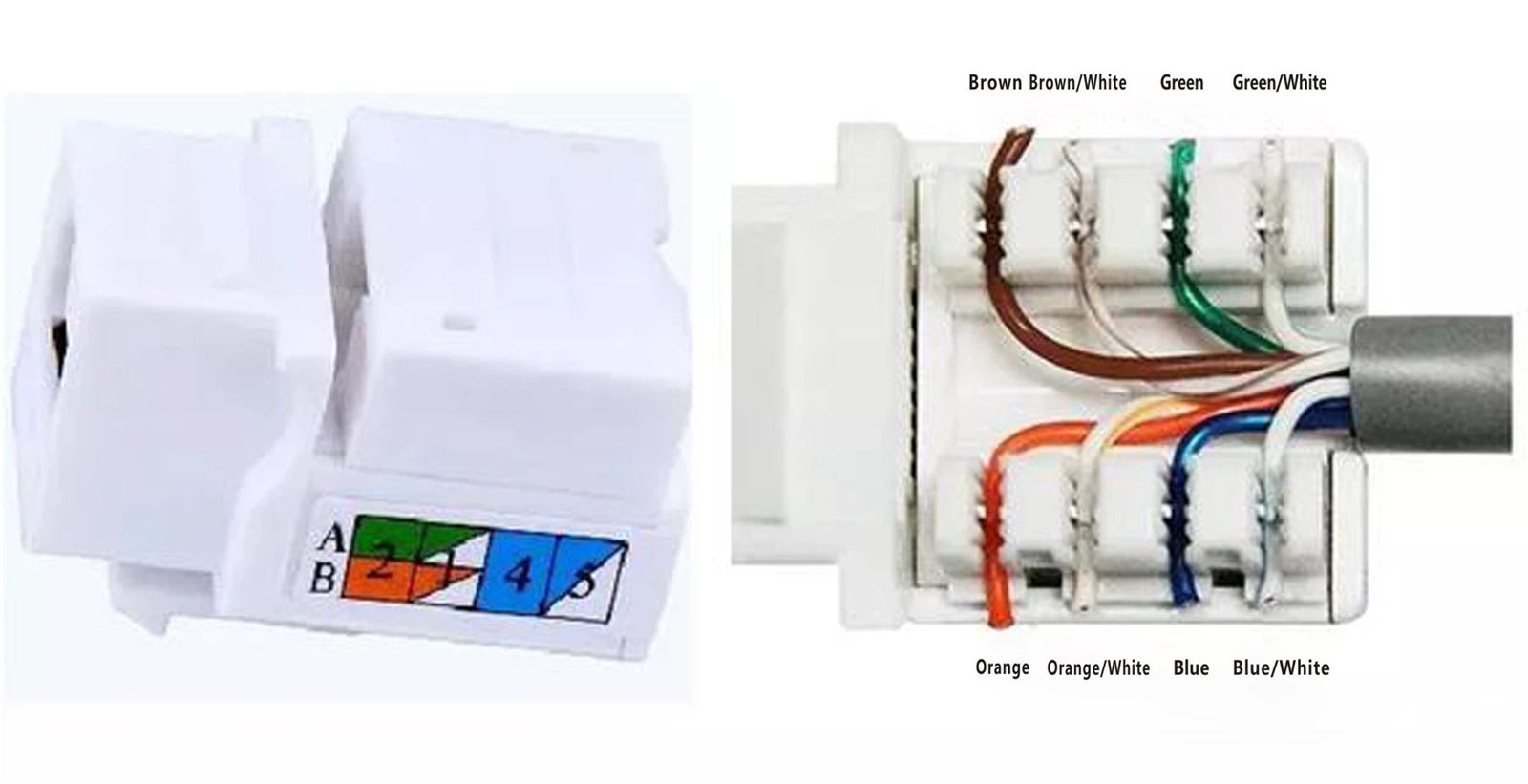

2.3 T568 Sequenza di cablaggi:
Seguire la sequenza di cablaggi con codice colore indicato sul modulo.

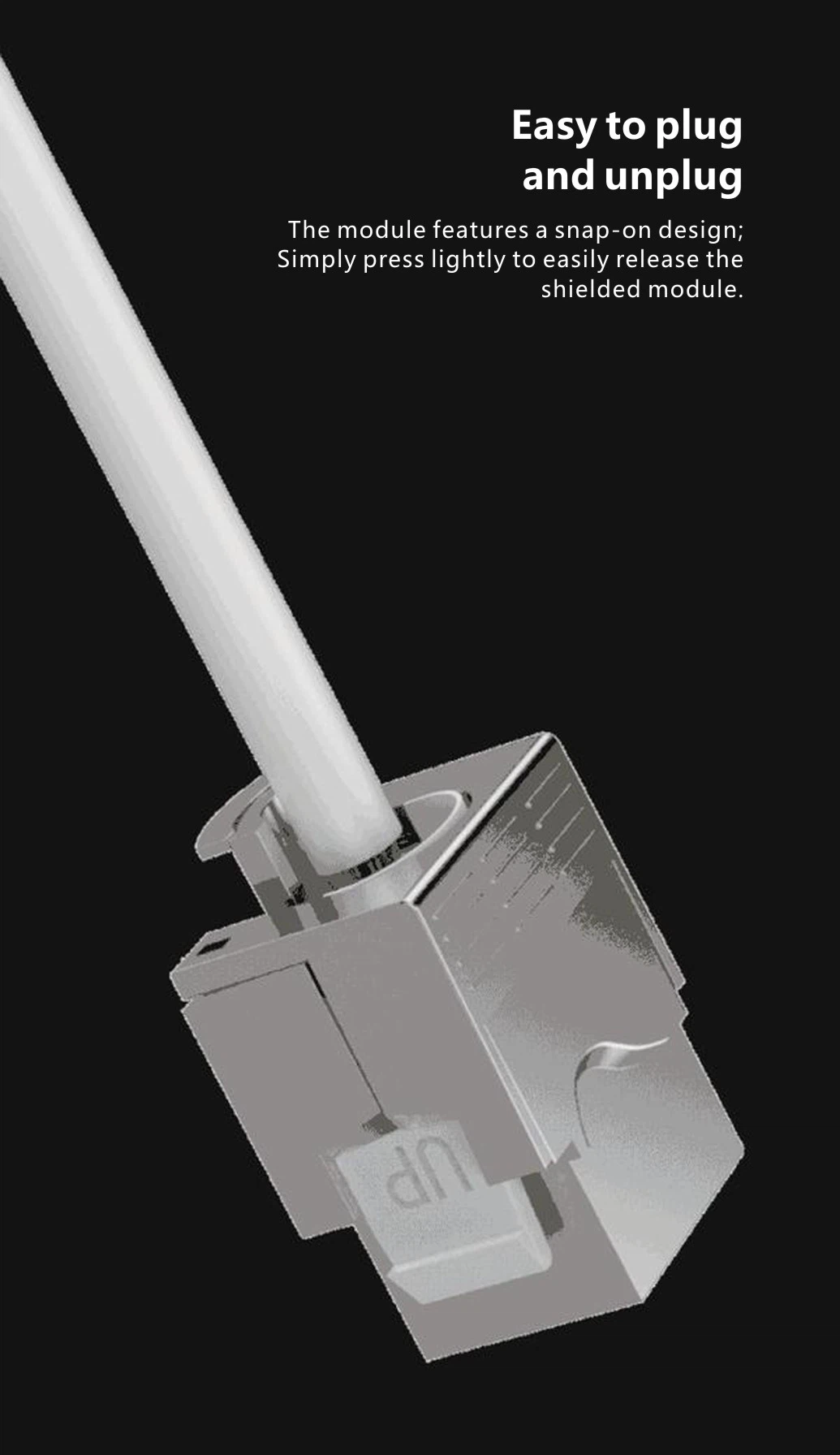

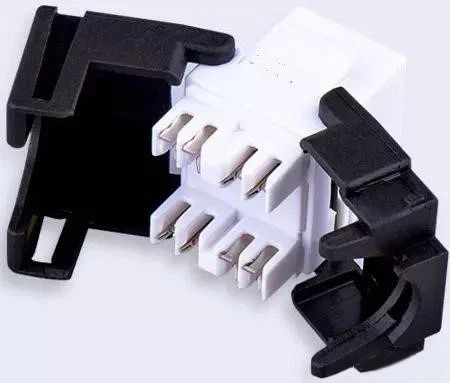

3. Pannelli patch senza strumenti e moduli chiave di pietra
Entrambi lavorano sullo stesso principio, utilizzando le clip integrate del modulo per premere il cavo di rete direttamente nei morsetti del filo del modulo, eliminando la necessità di punzonatura dei passaggi.
