Standard di cavo di rete: TIA, EIA, ISO11801, EN50173

Nell'articolo di oggi discuteremo di alcuni cavi di rete nazionale e internazionale standard e specifiche relative aCavi di rete.

Ci concentreremo sui seguenti standard di cavo di rete: TIA, EIA, ISO11801, EN50173

1. Quali standard si applicano ai cavi di rete?



Organizzazioni come la International Electrotechnical Commission (IEC) e la Telecommunications Industry Association (TIA) hanno stabilito standard per il cablaggio di rete, come la serie TIA/EIA -568. Questi standard fissano una distanza di trasmissione massima di 100 metri perCavi coppie attorcigliate(EG, CAT5E, CAT6, CAT6A) per garantire che siano soddisfatte le metriche delle prestazioni come la velocità dei dati e il tasso di errore.

In Cina, il NationalCavo di reteStandard per IS GB/T 11818-2002. Secondo questo standard, i cavi di rete sono principalmente divisi in cinque categorie. Diversi tipi di cavi di rete hanno diverse velocità di trasmissione e intervalli di frequenza, rendendoli adatti a vari scenari e requisiti di trasmissione. Lo standard specifica la struttura, la forma, i requisiti tecnici, i metodi di prova, l'imballaggio e l'etichettatura dei cavi di rete. Secondo questo standard,Cavi di rete sono principalmente divisi in cinque categorie: Cat5,Cat5e, Cat6, Cat6a, ECat7. Diversi tipi di cavi di rete hanno tassi di trasmissione diversi e gamme di frequenza, soddisfacendo le esigenze di vari scenari.



Lo standard ISO/IEC 11801, "Information Technology - Cabling generico per i locali dei clienti", è mantenuto dal comitato ISO/IEC JTC1 SC25. Questo standard descrive come progettare un genericocablaggio strutturatoSistema per più applicazioni di rete, che possono anche essere utilizzate per sistemi di controllo, automazione industriale, HDBase-T e altre applicazioni. I livelli di prestazione e le distanze di trasmissione dicoppia attorcigliataEfibra otticaI cablaggi sono chiaramente definiti in questo standard.



EN 50173 (o Celenecen 50173, "Tecnologia dell'informazione - Sistemi di cablaggio generico") è uno standard europeo simile a ISO 11801 ma più rigoroso. Ad esempio, i cavi coppie intrecciati in genere usanoa bassa persona, zero-alogenMateriali.



2. Standard IEC/TIA 568 per i cavi di rete

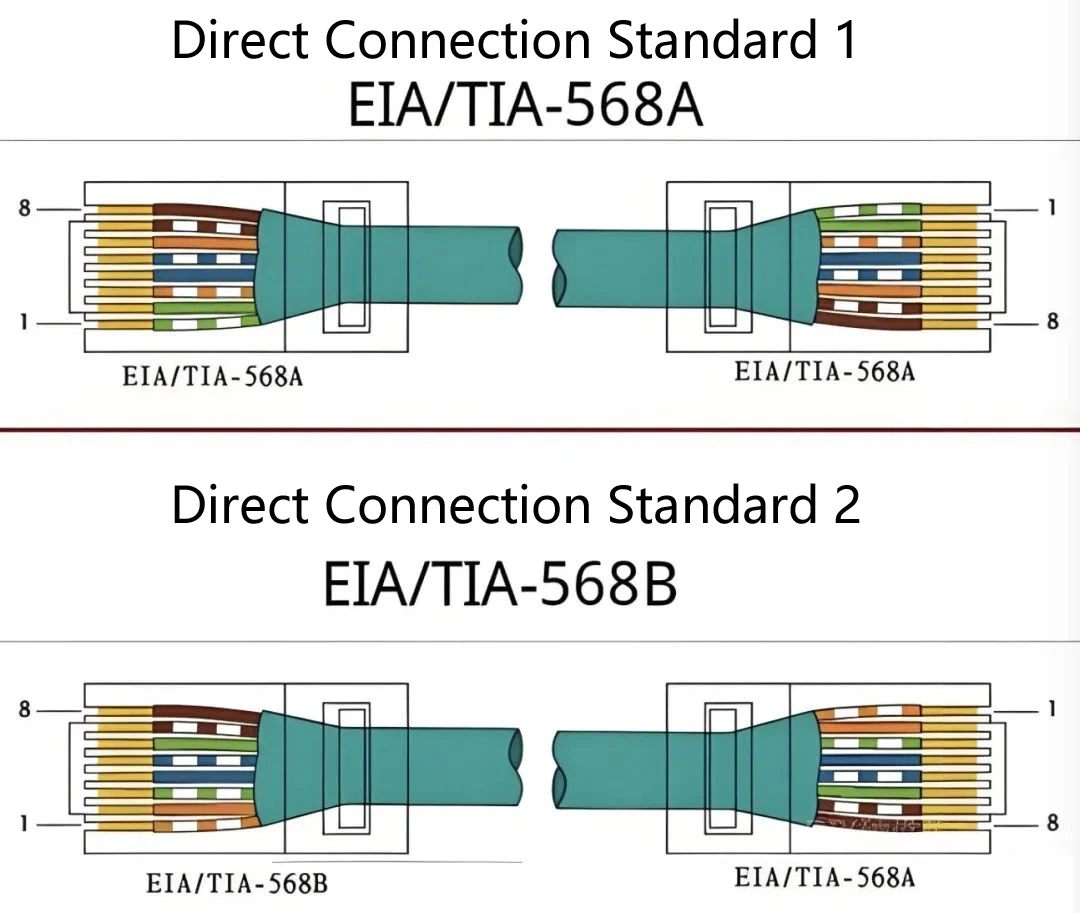

Lo standard TIA 568 (noto anche come ANSI/TIA 568, "Information Technology - Customer Localing") è uno standard nordamericano sviluppato da TIA, definendo gli standard di cablaggio delle telecomunicazioni per gli edifici commerciali. Lo standard specifica diverse categorie di cablaggio coppia attorcigliato e le loro frequenze, tra cui Cat5E (100MHz), Cat6 (250MHz), Cat6A (500MHz) e Cat8 (2000 MHz). In genere, la resistenza del collegamento di rete sotto questo standard è di 150Ω. La maggior parte dei tecnici conosce questo standard a causa delle sequenze di cablaggio 568A e 568B.

Tuttavia, lo standard IEC/TIA 568 copre molto di più, tra cui:

- La composizione dei sistemi di cablaggio strutturati

- Elementi di progettazione di vari sottosistemi in sistemi di cablaggio strutturati

- Selezione del prodotto per vari sottosistemi nei sistemi di cablaggio strutturati

- Livelli di prestazione di sistemi bilanciati di coppie contorte

- Livelli di prestazione dei sistemi di fibre ottiche

- Progettazione di sistemi di cablaggio strutturati per edifici commerciali



Lo standard ANSI/tia/eia {{0}. B è stato sostituito da Ansi/tia -568. Nel 2009. Ansi/tia -568. C è diviso in quattro parti: - Ansi/tia -568. ANSI/tia -568. C.1: standard di cablaggio delle telecomunicazioni per edifici commerciali - Ansi/tia -568.Fibra otticaCablaggio e collegamento Hardware Standard [1]



3. Standard ISO 11801 e EN 50173 per i cavi di rete



ISO 11801 è uno standard generico riconosciuto a livello globale per il cablaggio strutturato, ampiamente applicabile al cablaggio degli edifici commerciali, al cablaggio industriale, al cablaggio domestico,data centercablaggio e strutture per servizi di costruzione Cablaggio. Simile allo standard TIA 568, i cavi bilanciati con coppia attorcigliati sotto questo standard utilizzano materiali di isolamento termoplastico; Tuttavia, la resistenza del collegamento di rete sotto questo standard è di 100Ω.

La tabella seguente mostra la corrispondenza tra i gradi di collegamento del canale e la coppia intrecciata/connettore RJ45voti.



La serie standard EN 50173 include cinque parti (EN 50173-1 a EN 50173-5), coprendo le applicazioni IT nelle sale di comunicazione neutra. - en 50173-1: requisiti generali - en 50173-2: Office Buildings - en 50173-3: Buildings industriali - en 50173-4: unità residenziali - en 50173-5: data center



4. Differenze tra più standard per i cavi di rete



TIA 568 è il più antico standard di cablaggio, ISO 11801 è il più utilizzato e EN 50173 è il più severo dei tre. Sebbene gli ambienti di applicazione di questi tre standard (come reti di campus, edifici commerciali, ecc.) Siano sostanzialmente gli stessi, differiscono in categorie, resistenza, livelli, materiali e altri aspetti.
