Prestazioni del cavo Ethernet

Nell'articolo di oggi, discuteremo delle prestazioni del cavo Ethernet, concentrandosi in particolare su come la resistenza alla trazione dei cavi Ethernet può essere riflessa attraverso vari indicatori di prestazioni del cavo Ethernet.





Cavi Ethernet, noto anche comeCavi coppie attorcigliate, consiste in quattro paia di fili intrecciati. Più stretta è la svolta di queste quattro coppie, migliore è la prestazione di schermatura e più forte è la capacità di contrastare l'interferenza esterna, con conseguenti cavi di qualità superiore. Per esempio,Cavi Cat6Avere un tocco più stretto rispetto ai cavi Cat5E, rendendoli superiori alle prestazioni. Tuttavia, perCavi Ethernet schermati, c'è già uno strato di protezione all'interno, quindi il twist pitch non è un problema. Per i cavi non schermati, possiamo usare uno stripper filo per esporre le quattro coppie ed esaminare il loro tocco. I cavi di alta qualità minimizzano la crosstalk tra ogni coppia ruotandoli strettamente in senso antiorario, con ogni coppia che ha un tocco diverso. La complessità di questo processo di produzione aumenta il costo dei cavi. Alcuni produttori senza scrupoli tagliano gli angoli usando un tocco di un centimetro o più, il che aumenta il crosstalk e degrada le prestazioni. A volte, è possibile osservare direttamente il tocco dall'esterno del cavo; Un cavo strettamente attorcigliato mostrerà segni chiari delle quattro coppie.

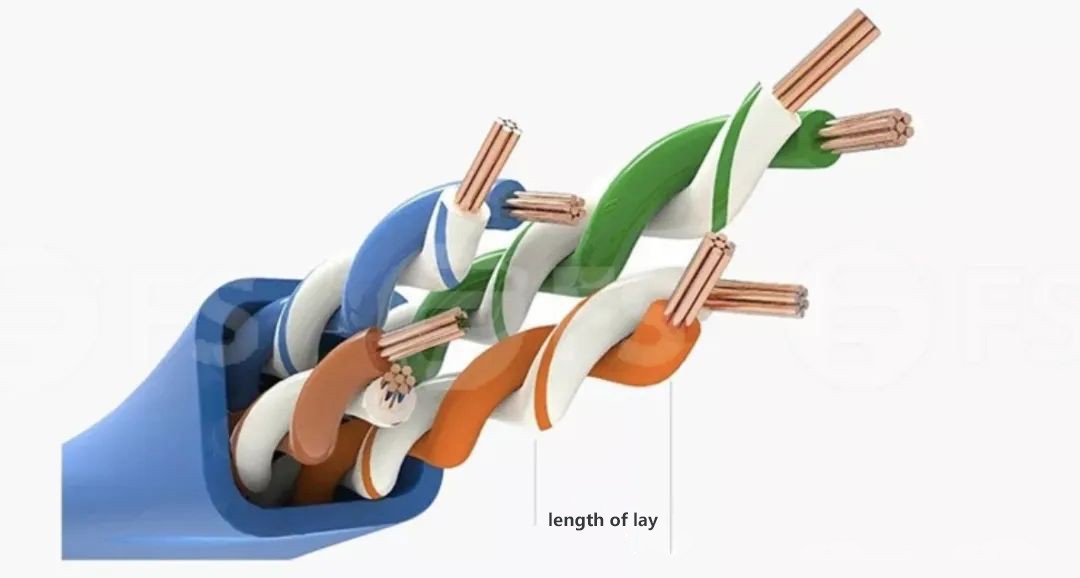

Il tocco è la distanza tra i punti più esterni di due fili intrecciati. I cavi scarsamente intrecciati hanno un tocco più grande, il che significa che i fili non sono strettamente attorcigliati. I cavi ben totalmente hanno un tocco più piccolo a causa della stretta torcere dei fili.

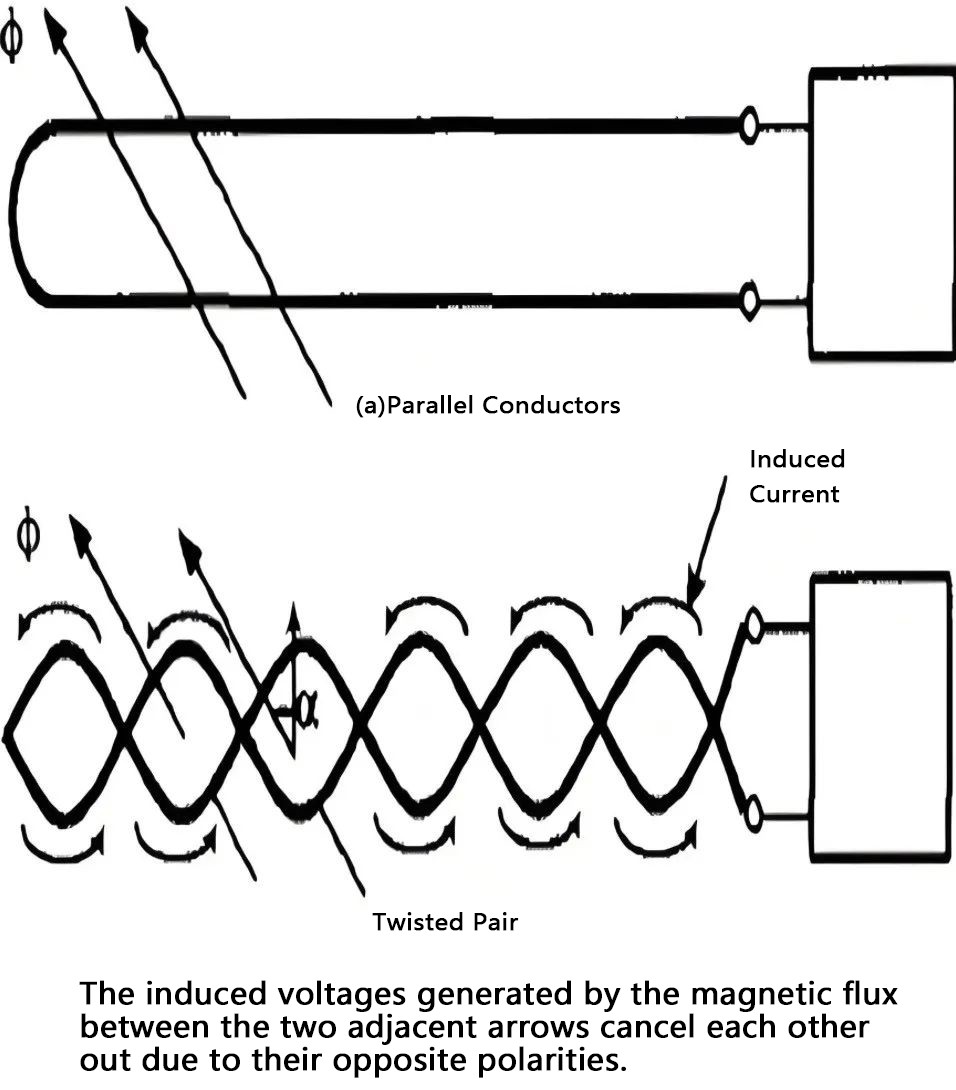

Un tocco più piccolo riduce il crosstalk tra i cavi, un principio di cui la maggior parte di noi ha appreso nella fisica delle scuole medie. Se non sei sicuro, una rapida occhiata a un diagramma dovrebbe chiarire le cose. Maggior parteCavi Cat5eUsiamo sono cavi UTP non schermati e la loro prevenzione delle interferenze dipende principalmente dal twist pitch delle coppie, rendendo il tocco un riferimento cruciale per giudicare la resistenza alle interferenze dei cavi non schermati.



Quando si esaminano vari documenti tecnici, vedrai molti produttori che promuovono sia i core a filamento singolo (un singolo conduttore solido) che a più fili (realizzati con più conduttori sottili), con nuclei a più fili che apparentemente hanno più vantaggi. Come si dovrebbe scegliere? I nuclei a più fili offrono una migliore flessibilità e possono resistere alla flessione ripetuta, ma possono introdurre interferenze elettromagnetiche. Tuttavia, l'uso diCavi di retedovrebbe essere considerato in base a una combinazione di fattori.

Abbattiamo le differenze tra i due da diversi angoli.

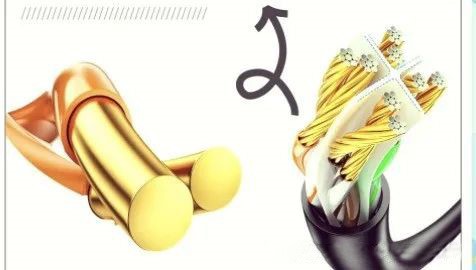

Strutturalmente, i cavi a singolo filamento usano un singolo filo solido, mentre i cavi a più fili sono composti da più conduttori sottili, dando ai cavi multi-filamento una migliore flessibilità e resistenza alla rottura dalla flessione ripetuta, che è il loro principale vantaggio. Tuttavia, i cavi multi-filamento possono causare interferenze elettromagnetiche dovute a percorsi di corrente irregolare, influenzando potenzialmente la qualità del segnale. Inoltre, i conduttori di rame a più fili possono causare l'attenuazione del segnale, in particolare su lunghe distanze, portando a distorsione e perdita del segnale. I conduttori a filo singolo hanno meno interferenze e possono ottenere distanze di trasmissione più lunghe. Se la trasmissione stabile è la tua priorità, i conduttori di rame a filo singolo sono la strada da percorrere!

Quando si acquistano cavi Ethernet, il design a più fili non è quello di tagliare gli angoli ma di soddisfare le esigenze di utilizzo specifiche. Scegli il cavo appropriato in base agli scenari di utilizzo effettivi!





Quando si utilizza i cavi Ethernet, è possibile notare una corda bianca, nota come corda a strappo. Il cavo RIP è una stringa di nylon all'interno del cavo per tiro e stripping. Installazione, se è necessario tirare il cavo, senza un cavo RIP, tutta la tensione sarebbe sui fili interni, causando loro la rottura. Molti produttori aggiungono un cavo di trazione all'interno del cavo durante la produzione. Non sottovalutare questo cordone di nylon; La sua resistenza alla trazione è maggiore dei fili di metallo all'interno e molto più alto della guaina esterna in PVC.

Se il cavo RIP si rompe, significa che il cavo è stato sottoposto a troppa tensione durante l'installazione, che può sottrarre o toccare il nucleo di rame, rendendo il cavo inutile per la trasmissione del segnale. Il cavo RIP aiuta anche a aprire la guaina esterna del cavo. Molti installatori si affidano al cavo RIP per rimuovere la guaina esterna del cavo in modo rapido ed efficiente. Tagliando una piccola sezione della guaina esterna per esporre il cavo strappo, può essere utilizzato per estrarre l'intera guaina esterna, evitando danni ai fili interni quando si utilizzano coltelli o forbici. Gli installatori di cavi esperti giurano con questo trucco elegante.



La resistenza alla trazione di un cavo Ethernet è un indicatore importante. Molti cavi Ethernet pubblicizzano la loro resistenza alla trazione in termini di newton. Questo indicatore dipende non solo dai test ma anche dalla struttura e dal materiale del cavo. Generalmente, i cavi Ethernet sono realizzati con conduttori in metallo attorcigliato (solitamente fili di rame o alluminio) con uno strato esterno di materiale isolante. Questa struttura consente al cavo di trasmettere dati fornendo al contempo un certo livello di capacità di trazione.

Quindi, quanto è forte la resistenza alla trazione di un cavo Ethernet? Ciò dipende principalmente dal materiale, dalla struttura e dal processo di produzione del cavo. In genere, i cavi di rame hanno una resistenza alla trazione più elevata rispetto ai cavi di alluminio e i cavi intrecciati strettamente possono resistere a più tensioni di quelli intrecciati. Inoltre, il materiale della guaina del cavo influisce anche nella sua resistenza alla trazione.

Perché l'alta resistenza alla trazione è importante nei cavi Ethernet? Quando viene applicata la forza esterna al cavo, i conduttori interni vengono allungati fino a raggiungere il loro limite. Questo limite rappresenta la resistenza alla trazione del materiale. A livello macro, la resistenza alla trazione si riferisce alla capacità del conduttore di resistere alla deformazione. Quando la forza esterna supera la resistenza alla trazione del conduttore, il conduttore si romperà. Pertanto, la resistenza alla trazione può essere vista come la capacità del cavo di resistere ai danni. L'entità della resistenza alla trazione è influenzata da vari fattori, che proteggono tutti i conduttori interni dalla deformazione e assicurano che le prestazioni conduttive rimangono inalterate.



La resistenza alla trazione di un cavo Ethernet è strettamente correlata al suo materiale esterno. Quindi, quali materiali hanno un'alta resistenza alla trazione? Innanzitutto, introduciamo polietilene ad alta densità (HDPE). La maggior parte delle guaine interne del cavo Ethernet sono realizzate in polietilene PE. L'HDPE ha una struttura lineare e non ramificata con forti forze intermolecolari, con conseguenti proprietà fisiche dure e forti, nonché una buona resistenza chimica.

La resistenza alla trazione del polietilene dipende dalla sua struttura molecolare, dalla lavorazione del materiale e dalla forma. In genere, il polietilene ha una resistenza alla trazione che va da 20 MPa a 30 MPa. Tuttavia, diversi tipi di polietilene presentano diverse caratteristiche di prestazione. LDPE ha una resistenza alla trazione compresa tra 13 MPa e 20 MPa, con un tasso di allungamento di oltre il 700%. L'HDPE ha una resistenza alla trazione compresa tra 20 MPa e 28 MPa, con un tasso di allungamento di oltre il 500%.

Il PVC, o cloruro di polivinil, è una resina sintetica che è una termoplastica con una decente resistenza a trazione e compressione. Queste proprietà meccaniche rendono il PVC un materiale popolare in molte applicazioni industriali. La resistenza alla trazione del PVC è la massima sollecitazione che il materiale può sopportare sotto la forza di trazione senza rompere. La resistenza alla trazione del PVC è influenzata dalla sua struttura molecolare, dal tipo di additivi e dalle condizioni di elaborazione. Generalmente, il PVC ha una resistenza alla trazione compresa tra 30 MPa e 50 MPa, ma questo può essere aumentato aggiungendo agenti di rinforzo come vetro o fibre di carbonio.

LszhLa guaina, nota per le sue proprietà a basso fumo e zero alogene, vanta anche un'eccellente resistenza alla trazione. Una delle caratteristiche dei materiali LSZH è la loro resistenza alla trazione, che li fa funzionare bene in vari ambienti di applicazione. In particolare, la resistenza alla trazione dei materiali LSZH raggiunge 1000 N, dimostrando la loro resistenza e durata sotto le forze di trazione esterne. Questa resistenza alla trazione è la chiave per proteggere i cavi da stress fisico e tensione esterni, in particolare nelle applicazioni ad alta risoluzione.



Lo scheletro incrociato nei cavi Ethernet viene utilizzato principalmente per supportare e proteggere la struttura interna del cavo. Durante la trasmissione dei dati, il cavo deve sopportare varie pressioni e tensioni esterne e interne. Lo scheletro incrociato migliora la resistenza e la stabilità del cavo, prevenendo danni o rotture, garantendo così la stabilità e la sicurezza della trasmissione dei dati.

Inoltre, lo scheletro trasversale aiuta a mantenere la forma e la struttura corretti del cavo, prevenendo la torsione o la deformazione e garantire l'accuratezza e la velocità della trasmissione del segnale.

In condizioni estreme, come impostazioni ad alta temperatura o aree infiammabili, lo scheletro trasversale offre anche resistenza al fuoco e può gestire il calore elevato.

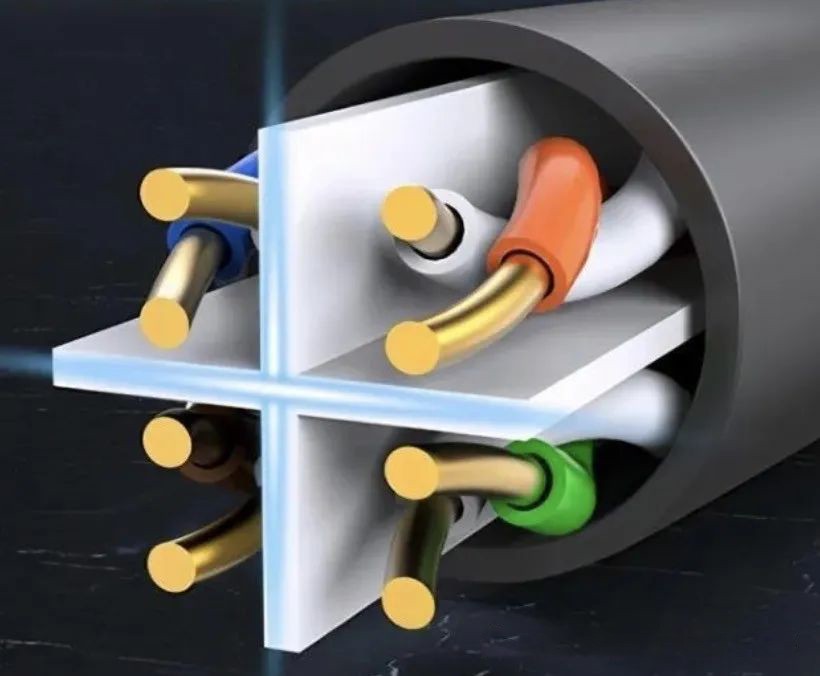

La struttura dello scheletro trasversale garantisce che le quattro coppie intrecciate all'interno dei cavi non schermati siano distribuiti uniformemente, migliorando le caratteristiche di bilanciamento del cavo. Questo equilibrio è cruciale per migliorare la stabilità e l'accuratezza della trasmissione del segnale. Durante la trasmissione dei dati, vari fattori possono causare fluttuazioni del segnale o distorsioni. Lo scheletro incrociato garantisce che il segnale rimanga bilanciato durante la trasmissione, riducendo la probabilità di fluttuazioni e distorsioni.

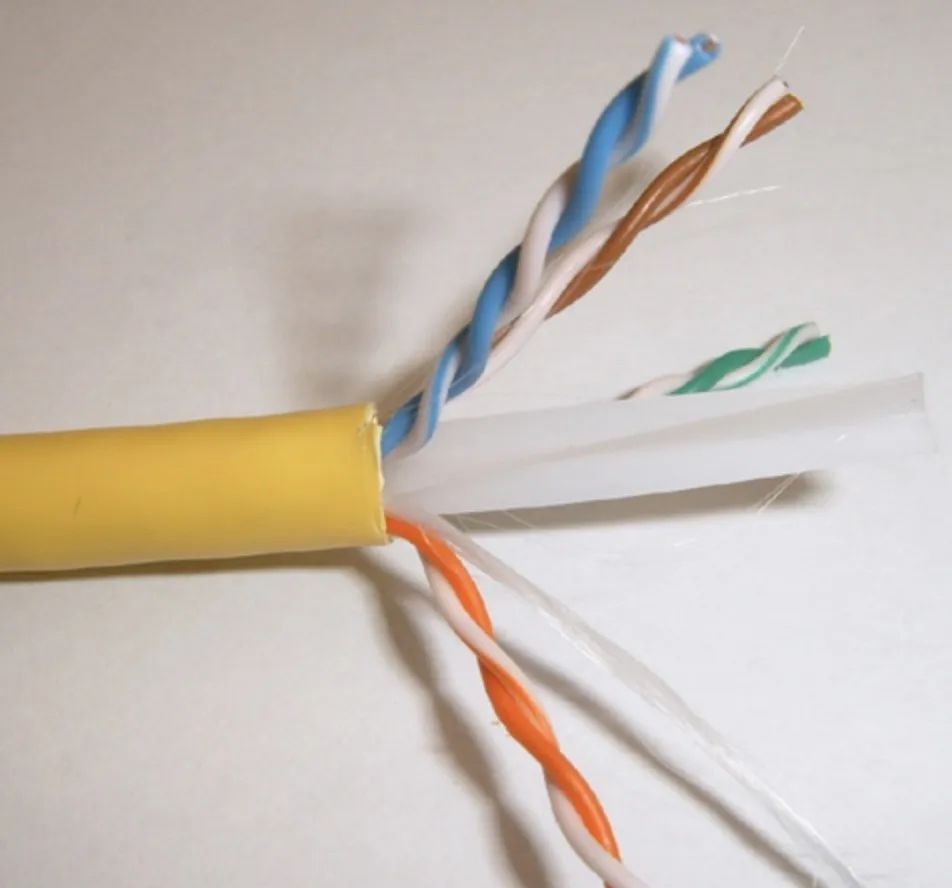

Alcuni cavi non schermati usano uno scheletro trasversale con materiali retardanti di fiamma interni. Questo design migliora la resistenza al fuoco del cavo e riduce il rischio di incidenti antincendio. In ambienti impegnativi, come aree ad alta temperatura o infiammabile, lo scheletro trasversale retardante fiamma garantisce che il cavo funzioni in modo sicuro e stabilmente. Le quattro traverse dello scheletro separano le quattro coppie attorcigliate all'interno di cavi non schermati, mantenendo la loro spaziatura e garantendo una distribuzione uniforme. Questa configurazione riduce l'interferenza e il crosstalk tra le coppie, aumentando la qualità della trasmissione del segnale. Nella trasmissione di dati ad alta velocità, mantenere la spaziatura tra le coppie è cruciale, in quanto impedisce l'attenuazione del segnale o la distorsione causata da interferenze reciproche durante la trasmissione.
