Tipi di cavi MTP: la guida completa per le reti ad alta-densità
Jun 15, 2026
Lasciate un messaggio
TL;DR:I cavi MTP (Multi-Fiber Termination Push-on) racchiudono da 8 a 144 fibre in un singolo connettore, rendendoli la spina dorsale delle reti di data center 40G, 100G, 400G e 800G. Esistono quattro tipi principali di cavi MTP: ponticello, trunk, cablaggio e conversione. La scelta del tipo, del grado di fibra (modalità singola-OM3, OM4, OM5 o OS2) e del metodo di polarità corretti (tipo A, B o C) determina se il collegamento funzionerà o meno. Questa guida copre ogni decisione necessaria per definire con sicurezza la tua prossima distribuzione.
Ci sonoquattro tipi di cavi MTP primariutilizzato nelle reti in fibra ottica ad alta-densità:Cavi jumper MTP(guaina singola-, entrambe le estremità terminate con connettori MTP, 8-144 fibre, per connessioni patch corte all'interno o tra rack),Cavi trunk MTP(doppia-guaina, elevato-numero di fibre-dorsale di 48-144 fibre tra le aree di distribuzione),Cavi di cablaggio/breakout MTP(una ventola terminale MTP verso più connettori duplex LC o SC, collegando le porte ottiche-parallele all'apparecchiatura duplex) eCavi di conversione MTP(transizioni tra le architetture Base-8, Base-12 e Base-16 senza sostituire l'intero sistema trunk). Tutti e quattro i tipi supportano la trasmissione ottica parallela a 40G, 100G, 400G, 800G e velocità emergenti 1,6T, in conformità con IEC 61754-7 e TIA-604-5 (FOCIS 5). La selezione del giusto tipo di cavo MTP richiede la corrispondenza di tre variabili aggiuntive: grado della fibra (OM3 fino a 100 m/40G, OM4 fino a 150 m/100G, OM5 per SWDM 400G/800G o OS2 monomodale per portata medio-lunga), lucidatura dell'estremità (UPC per multimodale; APC per monomodale) e metodo di polarità (Tipo A, B o C - Tipo B è lo standard praticamente per tutti nuove configurazioni con ottica parallela 40G–800G). Questa guida copre in modo completo ogni tipo di cavo MTP: specifiche fisiche, compatibilità del grado di fibra, configurazioni dei pin del connettore, metodi di polarità, passaggi di implementazione e procedure di manutenzione.
Cos'è un cavo MTP?

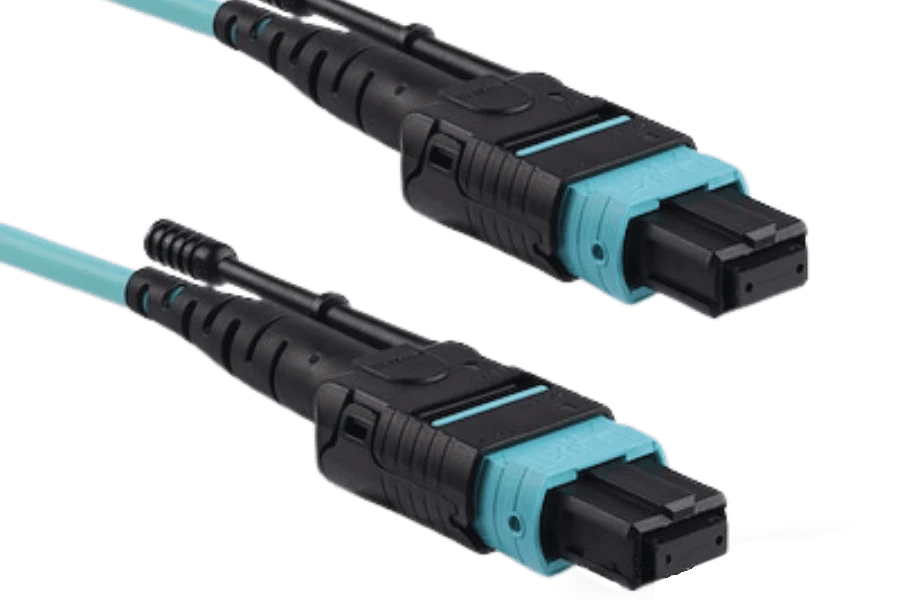

UNCavo MTPè un gruppo ottico-preterminato in fabbrica ad alta densità-pre-con connettore US Conec MTP, progettato per ospitare più fibre (tipicamente 8, 12, 16, 24 o fino a 144 fili) all'interno di una singola ghiera MT stampata-di precisione. Questi cavi sono conformi agli standard internazionaliCEI EN 61754-7ETIA-604-5 (FOCIS 5)., garantendo una perfetta interoperabilità meccanica e ottica. Progettati come interfaccia standard per l'ottica parallela, supportano reti ad alta-velocità che vanno da 40G e 100G (tramite QSFP+ e QSFP28) fino a 400G, 800G e 1,6T (utilizzando i fattori di forma QSFP-DD e OSFP). Consolidando dozzine di fibre in un'unica connessione fisica, questeTipi di cavi MTPriducono il consumo di spazio nel rack fino al 75% rispetto ai precedenti cavi di connessione LC duplex.
| Specifica | Valore |
|---|---|
| Conteggi delle fibre per connettore | 8, 12, 16, 24, 32, fino a 144 |
| Tipo di ghiera | MT (trasferibile meccanicamente) |
| Standard di conformità | IEC 61754-7, TIA-604-5 (FOCIS 5) |
| Cicli di accoppiamento del connettore (nominali) | >1,000 |
| Perdita di inserzione tipica (MTP Elite) | 0,15–0,35 dB |
| Perdita di inserzione tipica (MPO standard) | 0,35–0,75dB |
| Velocità supportate | 40G, 100G, 400G, 800G, 1.6T |
| Materiale del perno guida | Acciaio inossidabile |
| Metodi di polarità | Tipo A (diretto-passante), Tipo B (crossover), Tipo C (coppia-capovolta) |
ILmeccanismo di bloccaggio a pressione-- la caratteristica fisica che definisce i connettori MTP - consente l'accoppiamento a singola-azione,-senza attrezzi con una durata del ciclo nominale superiore1.000 inserimentiprima del degrado delle prestazioni. Il connettore maschio (con due pin guida in-acciaio inossidabile) si accoppia con quello femmina (senza pin), con la ghiera MT flottante che mantiene il contatto fisico della fibra entro una tolleranza di allineamento laterale di ±1 µm. I cavi MTP vengono distribuiti in tre ambienti principali:data center iperscalabili e aziendali(dorsale e cablaggio orizzontale),uffici centrali delle telecomunicazioni(patch e distribuzione ad alta-densità) ecalcolo ad alte-prestazioni/cluster AI(bassa-latenza, elevata-GPU con larghezza di banda-per-interconnessioni switch a 400G e 800G).
Un singolo connettore MTP può sostituire fino a 24 connessioni in fibra individuali. Confrontalo con un cavo patch LC duplex standard, che ne gestisce solo due. Questo vantaggio in termini di densità è trasformativo su vasta scala. Quando gestisci centinaia di porte su decine di rack, la differenza tra la gestione delle singole fibre e la gestione degli assiemi MTP determina la durata dell'installazione e la pulizia del suo funzionamento.
Per una visione più ampia di come MTP si inserisce nell'ecosistema dei cavi in fibra ottica, consulta la nostra guida sutipi di cavi patch in fibra ottica.
MTP vs. MPO: qual è la vera differenza?
Sebbene entrambi condividano lo stesso fattore di forma fisica,MTP(Multi-Fiber Termination Push-on) è un marchio registrato di US Conec che rappresenta una versione premium-progettata e ad alte-prestazioni del genericoMPO(Connettore multi-fibra Push-On). Dal punto di vista meccanico, il progetto MTP introduce quattro miglioramenti critici rispetto all'MPO standard:
-
Ghiera galleggiante:Consente alle ghiere accoppiate di rimanere in contatto fisico sotto carico, preservando l'allineamento del segnale durante l'instradamento dei cavi.
-
Perni guida ellittici:I perni in acciaio inossidabile con tolleranze strette prevengono l'usura dei fori di allineamento, garantendo un posizionamento coerente da fibra a fibra.
-
Alloggiamento rimovibile:Consente la rapida riconfigurazione sul campo-del genere del connettore (maschio-femmina) e della polarità (tipo A rispetto a tipo B).
-
Meccanismo di blocco scorrevole:Mantiene un solido bloccaggio meccanico anche in condizioni di elevate vibrazioni strutturali.
Queste tolleranze riducono la tipica perdita di inserzione perConnettori MTP Elite da 0,15 dB – 0,35 dB, rispetto a0,35 dB – 0,75 dB per connettori MPO standard, rendendo l'MTP cruciale per budget limitati per i collegamenti ottici nei percorsi 400G e 800G.
MTP e MPO sono meccanicamente interoperabili - si collegano entrambi agli stessi adattatori e cassette - ma MTP è una versione premium-progettata e con marchio registrato dello standard MPO sviluppato da US Conec, con quattro miglioramenti strutturali che migliorano direttamente le prestazioni ottiche e meccaniche:
|
Caratteristica
|
MPO standard
|
MTP (Conec USA)
|
|---|---|---|
|
Progettazione della ghiera
|
Ghiera fissa
|
Ghiera flottante (contatto ±1 µm sotto carico)
|
|
Perni guida
|
Acciaio cilindrico standard
|
Acciaio inossidabile ellittico (usura ridotta, allineamento più stretto)
|
|
Meccanismo di blocco
|
Chiusura di base
|
Blocco scorrevole (resiste alle vibrazioni-perdita di contatto indotta)
|
|
Alloggiamento
|
Fisso
|
Rimovibile (polarità/genere riconfigurabile sul campo-senza sostituzione del cavo)
|
|
Tipica perdita di inserzione
|
0,35–0,75dB
|
0,15–0,35 dB (MTP Elite)
|
|
È necessario un aggiornamento dell'infrastruttura
|
-
|
Nessuno - drop-compatibile con tutto l'hardware MPO
|
La ghiera mobile è il singolo miglioramento di maggiore impatto: sotto la tensione del percorso del cavo o cicli di inserimento ripetuti, una ghiera MPO fissa può perdere il contatto fisico con la fibra, causando eventi di perdita intermittente. Il galleggiante caricato a molla-di MTP compensa lo spostamento angolare e laterale, mantenendo le estremità delle fibre sempre in contatto.
Spiegazione dei 4 principali tipi di cavi MTP
I quattroTipi di cavi MTPdifferiscono nella configurazione del connettore, nell'intervallo del numero di fibre, nella struttura della guaina e nell'applicazione dello strato di rete. Utilizza la tabella riepilogativa seguente per identificare il tipo giusto prima di leggere la descrizione tecnica completa di ciascuno:
|
Tipo di cavo MTP
|
Connettori
|
Conteggi delle fibre
|
Giacca
|
Ruolo di rete primario
|
|---|---|---|---|---|
|
Maglione
|
MTP ↔ MTP (entrambe le estremità)
|
8, 12, 16, 24, fino a 144
|
Guaina singola-
|
Pannello di connessione al ricetrasmettitore; all'interno-link di gabinetto
|
|
Tronco
|
MTP ↔ MTP (entrambe le estremità)
|
12, 24, 48, 72, 96, 144
|
Doppio-fodero
|
Esecuzioni backbone: da MDA a HDA, connessioni incrociate-
|
|
Imbracatura/sblocco
|
MTP da un lato → duplex LC/SC dall'altro
|
8, 12, 24
|
Cavi secondari fanout-
|
Porta parallela al dispositivo duplex; 100GSR4→4×25G
|
|
Conversione
|
MTP su entrambe le estremità (diverso numero di fibre)
|
24→3×8; 2×12→3×8
|
Fanout o singolo
|
Migrazione da Base 12 a Base 8; riutilizzo del trunk legacy
|
Cavi jumper MTPterminare con connettori MTP su entrambe le estremità. Usateli per collegare una porta del pannello patch in fibra a un ricetrasmettitore switch o per collegare direttamente due moduli ottici. Sono disponibili sia in configurazione maschio (con perni guida) che femmina (senza perni guida). I ponticelli femmina-a-femmina con un adattatore in mezzo sono i più comuni nella configurazione-dell'armadio.
I cavi jumper MTP sono compatibili conQSFP+ (40G)., QSFP28 (100G), QSFP-DD (400G/800G), EOSFP (400G/800G).ricetrasmettitori. Per le connessioni dirette da ricetrasmettitore-a-ricetrasmettitore, verificare sempre se la porta del ricetrasmettitore richiede unmaschio(con perni guida) ofemmina(senza pin guida) connettore - le porte del ricetrasmettitore più attive sono maschi e richiedono un'estremità del cavo femmina.
Per aiutarti a determinare quale deiTipi di cavi MTPper selezionare, ecco una tabella di confronto tecnico che mappa la loro architettura, il numero tipico di fibre e gli obiettivi di distribuzione:
|
Tipo di cavo MTP
|
Conteggio delle fibre
|
Configurazione del genere del connettore
|
Caso d'uso comune/obiettivo di rete
|
|---|---|---|---|
|
Cavi jumper MTP
|
8, 12, 16, 24, fino a 144
|
Da femmina-a-Femmina (standard); Da femmina-a-maschio
|
Collegamento diretto di ricetrasmettitori (ad esempio, QSFP28/QSFP-DD) o pannello di connessione per cambiare porta.
|
|
Cavi trunk MTP
|
12, 24, 48, 72, 96, 144
|
Maschio-a-Maschio (standard con pin)
|
Cablaggio di dorsale strutturata primaria tra aree di distribuzione MDA e HDA.
|
|
Breakout/cablaggio MTP
|
8, 12, 16, 24
|
MTP (maschio o femmina) su un'estremità a LC/SC Duplex
|
Suddivisione delle porte parallele 100G/400G (ad esempio, SR4) in 4 flussi duplex discreti da 10G/25G o 8x 50G.
|
|
Cavi di conversione MTP
|
Da 24 (Base-12) a 3x8 (Base-8); Da 2x12 a 3x8
|
Da femmina-a-Femmina; Da femmina-a-maschio
|
Aggiornamento del cablaggio trunk Base-12 preesistente per supportare i nuovi ricetrasmettitori Base-8 o Base-16 senza sprechi di fibra.
|
Cavi trunk MTPcostituiscono la spina dorsale dell'impianto di cablaggio del data center. Trasportano un numero elevato di fibre, in genere 48, 72, 96 o 144 fibre, all'interno di un design a doppia-guaina che fornisce una maggiore resistenza alla trazione e alla compressione rispetto ai gruppi di-giacca singola. Questa durabilità li rende la scelta giusta per lunghi tragitti tra locali tecnici, aree di distribuzione principale (MDA) e aree di distribuzione orizzontale (HDA). I cavi trunk non si collegano direttamente ai moduli ottici. Terminano su pannelli di connessione o moduli a cassetta, che poi distribuiscono le singole fibre alle apparecchiature attive.

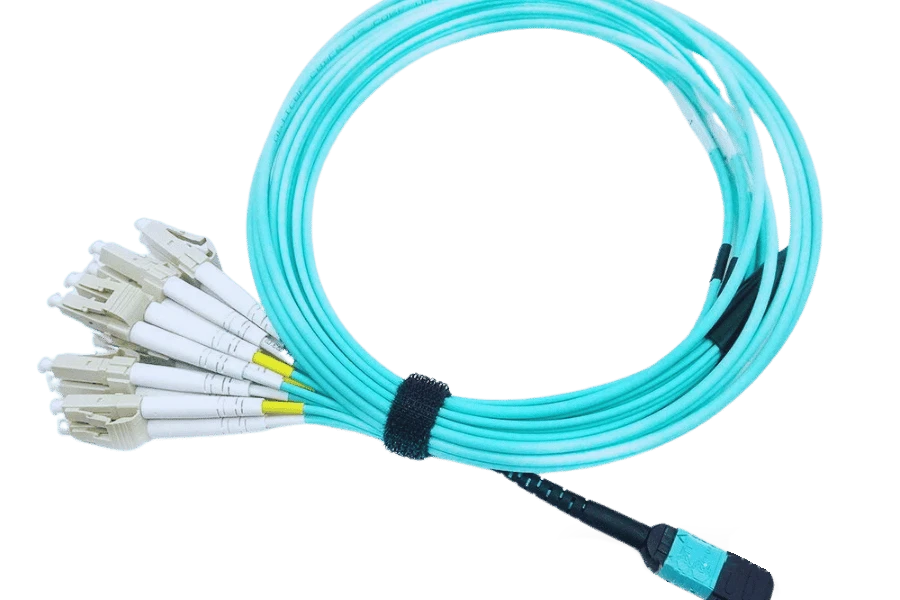

Cavi di cablaggio MTP (breakout).sono lo strato di traslazione delle fibre sul bordo del rack. Un'estremità porta un connettore MTP con 8, 12 o 24 fibre. L'altra estremità si distribuisce su più connettori duplex LC o SC individuali. Questo design ti consente di connettere una porta MTP ad alta-densità su uno switch a più server o dispositivi che utilizzano interfacce duplex standard. Ad esempio, un connettore MTP a 12 fibre si distribuisce in sei connessioni duplex LC, ciascuna delle quali trasporta traffico 10G. Questo è un modo pulito e organizzato per dividere una porta ottica parallela da 100G in sei flussi da 10G discreti.

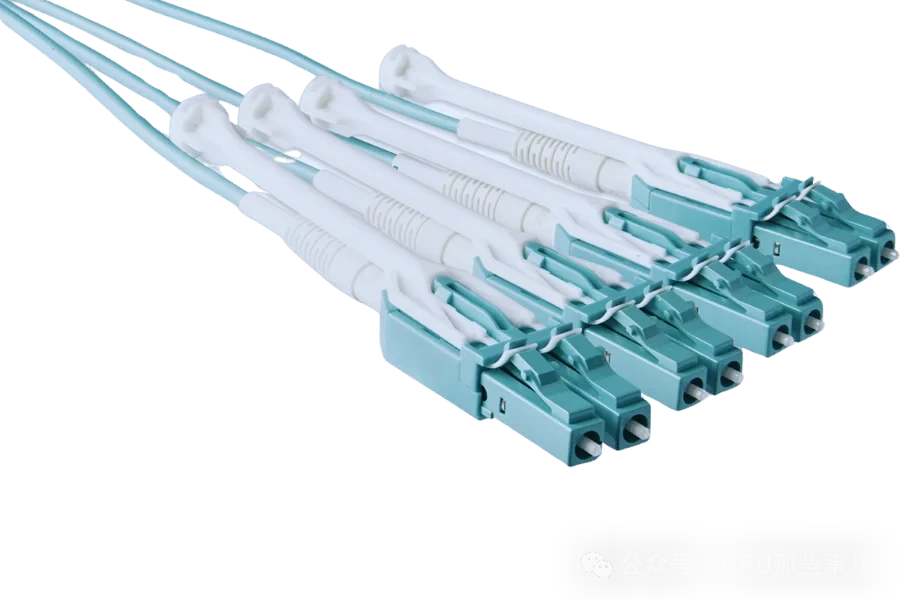

Cavi di conversione MTPcondividono la struttura di distribuzione dei cavi di cablaggio ma si concentrano sulla transizione tra il numero di fibre o i tipi di connettori. Un cavo di conversione potrebbe prendere un backbone MTP Base-12 e mapparlo su un'infrastruttura Base-8. Ciò è particolarmente utile quando si aggiorna una rete preesistente senza dover sostituire l'intero sistema di trunk. Eliminazione dei cavi di conversioneuna coppia di connettori accoppiatirispetto ai moduli di conversione basati su cassetta-, riducendo la perdita di inserzione di circa0,15–0,35 dB per interfaccia eliminata- un risparmio significativo in budget di collegamento limitati a 400G e superiori, dove la tolleranza di perdita totale del percorso ottico può essere pari a 3,5 dB (ad esempio, 400G-DR4).
Per esplorare la nostra gamma completa di gruppi pre-terminati in ogni configurazione, visita il nostroCavi di connessione MPOpagina del prodotto.
Standard dei cavi MTP: opzioni OM3, OM4, OM5 e modalità singola-
Seleziona il grado di fibra corretto per il tuoTipi di cavi MTPnon è-negoziabile: tipi di fibra e ricetrasmettitore non corrispondenti causano errori di collegamento. I quattro gradi disponibili differiscono per larghezza di banda, portata, intervallo di lunghezze d'onda e colore della guaina. Utilizzare la tabella seguente per abbinare lo standard del ricetrasmettitore alla fibra corretta:
|
Grado di fibra
|
Diametro del nucleo
|
Larghezza di banda modale
|
Portata massima a 10G
|
Portata massima a 100G
|
Portata massima @ 400G
|
Colore della giacca
|
Caso d'uso tipico
|
|---|---|---|---|---|---|---|---|
|
OM3
|
50 µm
|
2.000 MHz·km
|
300 m
|
100 m
|
Non supportato
|
Acqua
|
Portata precedente-breve; implementazioni del budget
|
|
OM4
|
50 µm
|
4.700 MHz·km
|
550 m
|
150 m
|
100 metri (SR4)
|
Magenta o acqua
|
Standard aziendale e iperscala
|
|
OM5
|
50 µm
|
5.000 MHz·km
|
550 m
|
150 m
|
150 metri (SWDM4)
|
Verde lime
|
AI/HPC, SWDM 400G/800G, percorsi-vincolati in fibra
|
|
OS2
|
8–9 µm
|
N/D (modalità-singola)
|
10 km+
|
10 km+
|
2 chilometri (DR4)
|
Giallo
|
Lunga-portata; ottica coerente; Ricetrasmettitori DR4/DR8
|
OM3 multimodaleopera con una larghezza di banda modale di 2.000 MHz·km. Supporta 10GbE fino a 300 metri e 40GbE fino a 100 metri. OM3 è una scelta economicamente vantaggiosa per le strutture più piccole o per le implementazioni esistenti a breve raggio che non necessitano di una scalabilità oltre i 100G. Per le nuove build che puntano a 400G o più nel breve termine, vale la pena passare a OM4 fin dall'inizio.
OM4 multimodaleè lo standard dominante nei data center aziendali e su larga scala.Fornisce 4.700 MHz·km di larghezza di banda modale, estendendo la portata 10GbE a 550 metri e supportando connessioni 40G e 100G fino a 150 metri. La sua giacca magenta o acqua è universalmente riconoscibile sul campo. OM4 è retrocompatibile con i ricetrasmettitori OM3 e supporta un percorso di aggiornamento pulito da 100G a 200G senza sostituire i cavi esistenti. Se stai costruendo una nuova infrastruttura di data center nel 2025 e non hai requisiti specifici di scalabilità dell'AI, OM4 è quasi certamente la risposta giusta.
OM5 multimodaleraggiunge una larghezza di banda modale di 5.000 MHz·km ed è l'unica fibra multimodale progettata specificamente per applicazioni SWDM. SWDM multiplexizza più lunghezze d'onda (da 850 nm a 953 nm) su una singola coppia di fibre, il che significa che puoi trasportare traffico 200G o 400G su un minor numero di fibre fisiche.OM5 può ridurre il numero di fibre fino al 75% rispetto a OM4 per la stessa larghezza di banda aggregataquando si utilizzano ricetrasmettitori SWDM. L'OM5 è identificabile dalla sua caratteristica giacca verde lime-. Per i data center AI che implementano Fabric 400G o 800G con stretti vincoli di percorsi di cavi, OM5 è l'investimento in fibra-guardante al futuro.
Modalità-singola OS2utilizza un diametro del nucleo molto più piccolo (da 8 a 9 micrometri contro 50 micrometri per il multimodale), che consente un'attenuazione molto bassa su lunghe distanze.I ricetrasmettitori DR4 400G e DR8 800G richiedono una fibra OS2 monomodale-che soddisfi le specifiche ITU-T G.652.Dper prestazioni costanti con perdite-basse. La modalità-singola è anche lo standard per le reti metropolitane e i collegamenti di telecomunicazioni-a lunga distanza dove la modalità multimodale semplicemente non può essere raggiunta.
Sul tipo con guaina: i cavi MTP con classificazione plenum-(CMP) utilizzano materiali che producono una quantità minima di fumo e resistono all'accensione. Sono richiesti dai codici NFPA per le installazioni negli spazi di trattamento dell'aria-. Le giacche LSZH (Low Smoke Zero Halogen) sono preferite per ambienti chiusi o sotterranei, perché non rilasciano gas tossici in caso di combustione. Scegli in base al codice edilizio locale e all'ambiente di installazione specifico.
Sfoglia la nostra gamma completa di gradi di fibra e fattori di forma nel nostroopzioni di cavi patch in fibra.
⚠️ Regola di compatibilità critica:Non mescolare maiUPC(piatto-polacco, multimodale) eAPC(connettori -angolari-lucidi a 8 gradi, modalità-singola) nello stesso collegamento. Le estremità angolate e piatte non possono stabilire un contatto fisico adeguato, causando valori di perdita di ritorno superiori a 14 dB e rendendo il collegamento non-funzionale. I connettori APC sono sempretasto verde-; Utilizzo dei connettori UPCacqua, magenta o beigealloggiamenti.

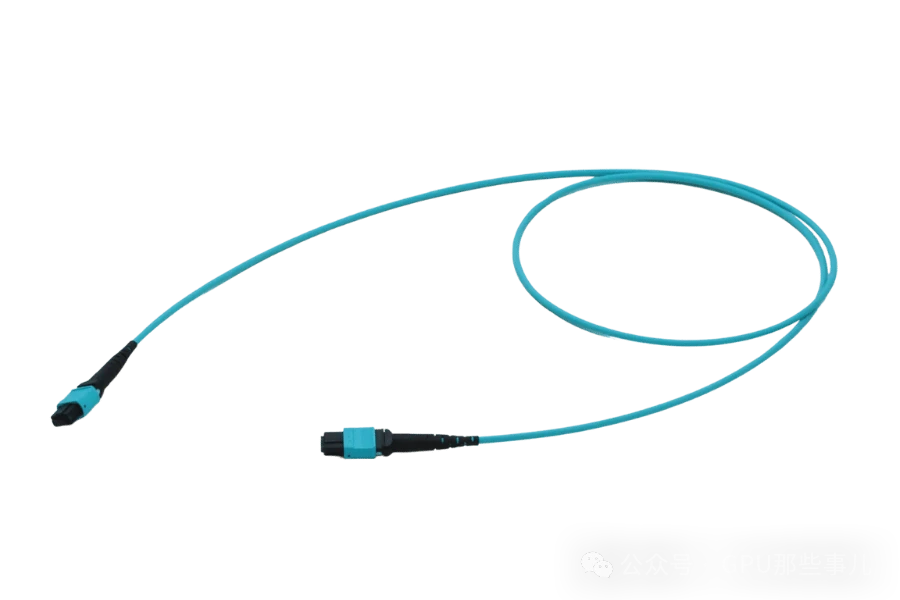

Cosa c'è dentro un cavo in fibra MTP? Componenti chiave spiegati
Comprendere la costruzione dei cavi MTP ti aiuta a valutare la qualità, risolvere i guasti e prendere decisioni di approvvigionamento più informate. Esistono sei componenti principali che lavorano insieme per fornire le prestazioni su cui sono costruiti i cavi MTP.
ILfibre ottichesono il nucleo-che trasporta il segnale. Trasmettono dati come impulsi di luce. Le fibre multimodali utilizzano un core da 50-micrometri che supporta più percorsi luminosi simultanei, ideale per applicazioni a breve-distanza e ad alta-larghezza di banda. Le fibre monomodali-utilizzano un nucleo da 8 a 9 micrometri che consente un solo percorso luminoso, riducendo drasticamente la dispersione del segnale per i collegamenti a lunga distanza.
ILalloggiamento del connettoreprotegge la ghiera e fornisce la struttura meccanica per l'accoppiamento. Gli alloggiamenti MTP sono realizzati con polimeri rinforzati che resistono al calore, all'umidità e all'impatto fisico. Sono progettati per oltre 1.000 cicli di accoppiamento senza compromettere le prestazioni. Questa durabilità è fondamentale negli ambienti di patching live in cui i connettori vengono collegati e scollegati frequentemente.
ILmeccanismo di allineamentoè ciò che rende precisi i connettori MTP. I perni guida e una ghiera flottante lavorano insieme per garantire che ogni fibra arrivi esattamente sulla fibra corrispondente all'estremità. Un disallineamento anche di pochi micrometri provoca una perdita di inserzione misurabile. La ghiera flottante nei connettori MTP compensa la leggera variazione angolare o laterale durante l'accoppiamento, motivo per cui la perdita di inserzione rimane costante tra le connessioni anziché variare da porta a porta.
Maniche protettiveattorno ad ogni fibra difendere dalla contaminazione ambientale. Polvere e umidità sono le due principali cause di degrado dei connettori nei cavi-utilizzati sul campo. Le maniche protettive forniscono la prima barriera tra la fibra e l'ambiente.
ILrivestimento del cavocostituisce lo strato esterno. Il PVC è standard per gli ambienti interni generali. LSZH è la scelta giusta per spazi chiusi, ad alta-occupazione o plenum. NostroCavi di connessione MPOsono disponibili in entrambi i materiali del rivestimento, con LSZH utilizzato per impostazione predefinita per la maggior parte delle applicazioni del data center.
Membri della forzacorrono lungo l'interno del cavo lungo le fibre. Il filato di aramide (Kevlar) è il materiale più comune, sebbene le aste in fibra di vetro vengano utilizzate anche in applicazioni-più resistenti. Questi elementi assorbono il carico di trazione durante la trazione e l'instradamento del cavo, proteggendo le fibre ottiche dalle forze di allungamento che altrimenti degraderebbero permanentemente le prestazioni del segnale.
Vantaggi del cavo MTP per le moderne reti di data center
Il passaggio ai cavi MTP è una decisione infrastrutturale con rendimenti composti. I vantaggi si manifestano immediatamente durante l'installazione e continuano a fornire valore per tutta la vita della rete.
Efficienza spazialeè il vantaggio più visibile. Un singolo connettore MTP a 24 fibre sostituisce quelli che altrimenti sarebbero 24 tratti di fibra separati.I cavi MTP sono dotati di più connessioni in fibra in un unico connettore, offrendo una soluzione ad alta-densità che semplifica l'installazione e migliora il flusso d'aria nei sistemi di gestione dei cavi. Un migliore flusso d'aria significa minori costi di raffreddamento e prestazioni hardware più costanti nell'intera fila di rack.
Distribuzione più rapidaviene fornito di serie con gruppi MTP pre-terminati. Non è richiesta alcuna fusione sul campo. Il cavo arriva con connettori-lucidati in fabbrica, testati al 100% secondo le specifiche. Si instrada il cavo, si inserisce il connettore, si verifica il collegamento e si va avanti. In una distribuzione di grandi dimensioni, la differenza tra fibre singole-terminate sul campo e gruppi MTP pre-terminati può significare giorni di tempo di installazione risparmiati.
Maggiore larghezza di bandaè integrato nel design a ottica parallela. I cavi MTP supportano più corsie ottiche simultanee in un connettore, che è esattamente ciò di cui hanno bisogno i moderni ricetrasmettitori 40G, 100G, 400G e 800G.I connettori MTP/MPO sono essenziali per consentire modifiche rapide all'architettura di rete senza disturbare l'infrastruttura di cablaggio esistente. Quando è il momento di aumentare la velocità, si scambiano i ricetrasmettitori, non i cavi.
Integrità del segnaleè qui che MTP si distingue da ogni alternativa legacy. Una perdita di inserzione compresa tra 0,15 e 0,35 dB per connettore significa che i dati arrivano con un degrado minimo. Questa prestazione si traduce direttamente in una portata più lunga, un throughput più elevato e un minor numero di ritrasmissioni. Per le reti che eseguono applicazioni finanziarie, carichi di lavoro di inferenza AI o servizi in tempo reale-, questo livello di coerenza non è bello-da-avere.
Scalabilitàè inerente al design modulare. Aggiungere capacità a un'infrastruttura MTP significa aggiungere più cavi trunk, più moduli a cassette e più ricetrasmettitori. L'impianto di cablaggio principale non cambia. Questa è esattamente la flessibilità di cui hanno bisogno i data center IA in crescita, dove i modelli di traffico cambiano rapidamente e il numero di porti cresce in modo imprevedibile.
In COBTEL produciamo cavi MTP e MPO in un impianto di produzione integrato verticalmente. Ogni cavo viene-lucidato in fabbrica e testato otticamente al 100% prima di lasciare il pavimento. La qualità del connettore a livello della ghiera è ciò che determina se un collegamento si attiva al primo tentativo. La nostra linea completa diprodotti di comunicazione otticacopre cavi di connessione MPO, ricetrasmettitori ottici e cavi di connessione in fibra, in modo da poter creare una soluzione di cablaggio MTP completa da un unico fornitore che controlla ogni fase del processo di produzione.
Il mercato più ampio del cablaggio dei data center riflette questa domanda.Si prevede che crescerà da 7,7 miliardi di dollari nel 2025 a 18,1 miliardi di dollari entro il 2035, con i cavi in fibra ottica che rappresentano il 59,3% di quel mercato. I cavi MTP sono al centro di questa crescita.
Come scegliere il connettore MTP giusto per la tua rete?
Scegliere la configurazione del connettore giusta per il tuoTipo di cavo MTPrichiede l'allineamento di tre variabili con lo standard specifico del ricetrasmettitore:
1. Conteggio delle fibre (MPO-8, MPO-12 o MPO-16):
-
MPO-8 / Base-8:Per 40G SR4 e 100G PSM4. Solo 8 delle 12 posizioni della ghiera trasportano fibra attiva.
-
MPO-12/Base-12:Per 40G SR4 (legacy), 100G SR4 e 100G PSM4. Lo standard backbone più diffuso.
-
MPO-16/Base-16:Richiesto per400GSR8, 400GDR8, 800GSR8, E800GDR8. Diventare la nuova linea di base per il cablaggio in tessuto dei cluster AI.
2. Termina-Face Polish (UPC vs. APC):
-
UPC (contatto ultra fisico):Piatto, lucidatura a 0 gradi. Obbligatorio per tuttimultimodalecollegamenti (OM3, OM4, OM5). L'alloggiamento del connettore è acqua o magenta.
-
APC (contatto fisico angolato):Smalto angolato di 8 gradi. Obbligatorio per tuttimodalità-singola links (OS2). Connector housing is green. Reduces back-reflections by >60 dB rispetto all'UPC.
-
⚠️ Non accoppiare mai UPC ad APC- incompatibilità fisica e ottica provoca danni permanenti al connettore.
3. Metodo della polarità (tipo A, B o C):
|
Tipo di polarità
|
Orientamento dei cavi
|
Configurazione dei pin
|
Consigliato per
|
|---|---|---|---|
|
Tipo A
|
Tasto-Su → Tasto-Giù
|
Direttamente-(Pin 1 → Pin 1)
|
Breakout duplex legacy; coppie di cassette specifiche
|
|
Tipo B
|
Tasto-Su → Tasto-Su
|
Incrocio (Pin 1 → Pin 12)
|
Standard per tutti i collegamenti ottici paralleli 40G/100G/400G/800G
|
|
Tipo C
|
Tasto-Su → Tasto-Giù
|
Coppia-invertita (Pin 1 ↔ Pin 2)
|
Configurazioni specifiche del ricetrasmettitore LC duplex
|
⚠️ Regola critica:Impegnarsi ad adottare un metodo di polarità su ogni cavo principale, modulo cassetta e ponticello nell'installazioneprima di ordinare.La combinazione di tipi di polarità all'interno dello stesso percorso ottico interrompe l'intero collegamento. Il tipo B è la scelta corretta praticamente per ogni moderna implementazione ottica parallela.
Ecco come affrontare ciascuna decisione:
Conteggio delle fibre:Adatta il numero di fibre allo standard del tuo ricetrasmettitore. MPO-8 viene utilizzato per applicazioni 40G SR4 in cui sono attive solo 8 delle 12 posizioni della ghiera. MPO-12 è la configurazione più comune oggi nei data center e supporta collegamenti 40G SR4, 100G SR4 e 100G PSM4. Per. è richiesto MPO-16Ricetrasmettitori 400G SR8 e 800G SR8, in cui tutte le 16 fibre trasportano traffico attivo su 8 corsie di trasmissione e 8 di ricezione. Se oggi stai costruendo un'infrastruttura che domani dovrà supportare 800G o 1.6T, specifica i trunk MPO-16 fin dall'inizio.
Fine-smalto per il viso:UPC (Ultra Physical Contact) è la finitura standard per le applicazioni multimodali OM3, OM4 e OM5. APC (Angled Physical Contact) utilizza una faccia terminale angolata di 8-gradi-che devia i-riflessioni lontano dal nucleo della fibra, offrendo migliori prestazioni di perdita di ritorno. I connettori APC sono necessari per le applicazioni OS2 monomodali. Non mischiare mai connettori UPC e APC nello stesso collegamento. Il loro abbinamento provoca una perdita di ritorno molto elevata e un'instabilità del collegamento che può essere difficile da diagnosticare sul campo.
Polarità: Lo standard TIA-568 definisce tre metodi di polarità per i sistemi MTP: Digita A (direttamente-), Tipo B (incrociato), e Tipo C (coppia girata). In un connettore multi-fibra, ciascuna fibra occupa una posizione numerata (da 1 a 12 o da 1 a 16). La polarità definisce il modo in cui tali posizioni vengono mappate da un'estremità all'altra del collegamento, garantendo che ogni fibra di trasmissione arrivi sulla porta di ricezione corrispondente all'estremità lontana. Sbaglia la polarità e l'intero collegamento si oscura.
Il tipo B è lo standard de-fatto per la costruzione di nuovi data center. È la scelta corretta per le applicazioni a ottica parallela 40G SR4, 100G SR4, 400G DR4, 400G SR4.2 e 800G DR8. Il tipo A funziona per specifiche configurazioni duplex legacy e configurazioni breakout da MPO-a-LC in cui la correzione della polarità avviene sulla cassetta. Il tipo C viene utilizzato in alcuni progetti di rete duplex. La regola più importante: scegli un metodo di polarità per l'intera installazione prima di ordinare e mantienilo coerente in ogni trunk, cassetta e ponticello nel collegamento. La combinazione dei tipi di polarità interrompe la connessione.
Per gli ambienti ad alta-densità, pianifica anche il raggio di curvatura, il flusso d'aria termico e la scalabilità a lungo-termine fin dal primo giorno. Un sistema MTP ben-progettato dovrebbe supportare le prossime due generazioni di velocità dei ricetrasmettitori senza toccare l'impianto della fibra.
Il nostro-articolo approfondito suTipi e polarità dei connettori MPO MTPesamina ogni configurazione nei dettagli tecnici, con mappe delle corsie per ogni livello di velocità. Puoi anche accoppiare i cavi MTP con i nostri compatibili
ricetrasmettitori ottici per costruire gruppi di cablaggio completi e convalidati da un'unica fonte.
Come installare e mantenere il cavo MTP
Una corretta installazione e una manutenzione continua separano una rete MTP-con prestazioni elevate da una rete che crea ricorrenti problemi di risoluzione dei problemi. Segui questi passaggi durante l'installazione e integra la manutenzione nelle tue procedure operative fin dal primo giorno.
Installazione del cavo MTP: passo dopo passo
-
Pianifica prima il percorso.Mappare il percorso completo del cavo prima di toccare un singolo cavo. Tenere conto del raggio di curvatura minimo (le curve strette causano un'attenuazione del segnale che potrebbe non apparire nei test iniziali ma peggiora nel tempo), ostacoli fisici, capacità del portacavi e lunghezza totale del cavo dal pannello di connessione al dispositivo. Identificare quale tipo di cavo appartiene a ciascun segmento: cavi trunk per i percorsi della dorsale, cavi di cablaggio sul bordo del rack e cavi jumper per il pannello di connessione per commutare le connessioni.
-
Posare il cavo con attenzione.Tirare i cavi MTP attraverso canaline e condotti senza superare il raggio di curvatura minimo. Utilizza l'hardware per la gestione dei cavi, inclusi vassoi, staffe e fascette in velcro, per mantenere le corse organizzate. Se possibile, evitare di instradare i cavi di alimentazione e quelli in fibra nello stesso vassoio.
-
Testare ogni connessione.Collegare una sorgente di luce ottica calibrata a un'estremità di ciascun cavo MTP e un misuratore di potenza ottica calibrato all'altra. Confermare che la potenza ottica misurata rientri nel budget di collegamento del sistema. Per una visione più dettagliata, utilizza un OTDR (Optical Time Domain Reflectometer) per identificare eventuali guasti lungo il percorso della fibra, comprese micro-piegature, contaminazione e punti di giunzione che contribuiscono alla perdita di segnale. Se una connessione non supera il test, pulire le estremità-del connettore e ripetere il test prima di concludere che l'assemblaggio è difettoso.
-
Etichetta e documenta tutto.Etichetta entrambe le estremità di ogni cavo con uno schema coerente e leggibile. Documentare l'installazione completa: percorsi dei cavi, punti terminali, numero di fibre, tipi di polarità e tutti i risultati dei test di potenza ottica. Tale documentazione diventa fondamentale durante futuri aggiornamenti, eventi di risoluzione dei problemi e controlli di conformità.
Manutenzione dei cavi MTP: pratiche chiave
Ispezionare regolarmente i connettori.Cerca contaminazione, danni fisici o segni di usura ad ogni finestra di manutenzione programmata. Anche una piccola quantità di polvere sulla faccia dell'estremità-di un connettore può aumentare la perdita di inserzione oltre i limiti accettabili.
Pulisci prima di ogni compagno.Utilizza salviette-prive di pelucchi, alcool isopropilico-grado IPA o penne per la pulizia-specifiche per fibre. Pulisci ogni faccia-del connettore prima di collegarlo, ogni volta. La contaminazione introdotta durante un singolo evento di accoppiamento può degradare il collegamento per tutta la sua vita operativa.
Monitorare continuamente la potenza ottica.Configurare le letture di potenza di base dopo l'installazione e confrontarle durante i controlli programmati. Uno spostamento graduale verso il limite del budget di collegamento è un avvertimento precoce del degrado o della contaminazione del connettore.
Proteggi i cavi dallo stress ambientale.Tenere i cavi MTP lontani da temperature estreme, umidità e pressione fisica. Conservare i cavi non utilizzati con i cappucci antipolvere posizionati saldamente, in imballaggi protettivi o in custodie per la gestione dei cavi.
Mantenere un registro di manutenzione.Registra ogni ispezione, evento di pulizia, risultato del test e azione correttiva con una data e un ID tecnico. Questa cronologia consente di identificare modelli, pianificare sostituzioni proattive e dimostrare la conformità ai contratti di servizio.
Strumenti di cui avrai bisogno:Cavi e connettori MTP, moduli a cassetta LC o SC, spelafili, giuntatrice a fusione o taglierina di precisione per percorsi di giunzione, OTDR, misuratore di potenza ottica calibrato, sorgente luminosa ottica, kit completo per la pulizia delle fibre (IPA, salviette-prive di pelucchi, bastoncini per la pulizia) e materiali per l'etichettatura dei cavi.
Conclusione
I tipi di cavi MTP rappresentano il tessuto connettivo di ogni rete moderna ad alta-velocità. La giusta combinazione di tipo di cavo, grado di fibra e metodo di polarità determina se la tua infrastruttura manterrà il passo con le richieste di 400G e 800G o ti tratterà quando la velocità aumenta.
Tre aspetti chiave: in primo luogo, abbinare il tipo di cavo al ruolo. Ponticelli per connessioni all'interno-dell'armadio, cavi trunk per i percorsi della dorsale, cavi di cablaggio per transizioni da parallelo-a-duplex e cavi di conversione per aggiornamenti di sistemi legacy. In secondo luogo, scegli il tipo di fibra in base alla velocità e alla distanza. OM4 per la maggior parte delle implementazioni aziendali attuali, OM5 per densità di scala AI-e applicazioni SWDM, OS2 per collegamenti a-modalità singola-di portata media. In terzo luogo, impegnarsi a utilizzare un metodo di polarità (tipo B praticamente per tutte le nuove build) e applicarlo a ogni componente dell'installazione.
COBTEL ha creato soluzioni di cablaggio end-to-end MTP e MPO per data center che utilizzano reti 400G, 800G e 1.6T. Ogni cavo viene spedito-testato in fabbrica e completamente verificato. Se stai specificando una nuova implementazione, pianificando un aggiornamento o hai bisogno di una configurazione personalizzata per un'applicazione specifica del ricetrasmettitore, compila il modulo di richiesta in fondo a questa pagina e il nostro team di tecnici ti contatterà tempestivamente.
Domande frequenti
Q1: Qual è la differenza tra i cavi MTP e MPO?
R:MPO (Multi-Fiber Push-On) è lo standard internazionale per connettori multi-fibra ottica, definito da IEC 61754-7 e TIA-604-5. MTP è un marchio registrato di US Conec ed è una versione di alta qualità del connettore MPO. MTP aggiunge una ghiera flottante, perni guida ellittici e un meccanismo di blocco scorrevole che i design MPO standard non includono.Il risultato è una perdita di inserzione tipica inferiore compresa tra 0,15 e 0,35 dB rispetto a 0,35-0,75 dB per MPO standard. Tutti i connettori MTP sono completamente compatibili con l'hardware MPO standard, quindi puoi eseguire l'aggiornamento a MTP senza modificare l'infrastruttura esistente.
Q2: Quale tipo di cavo MTP dovrei utilizzare per la dorsale di un data center?
R: I cavi trunk MTP sono la scelta giusta per i percorsi della dorsale.Supportano un numero elevato di fibre (da 48 a 144 fibre) in un design a doppia-guaina costruito per la massima resistenza alla trazione e alla compressione. I cavi trunk corrono tra le aree di distribuzione principale e le aree di distribuzione orizzontale, terminando su pannelli di connessione o moduli a cassetta anziché collegarsi direttamente all'apparecchiatura attiva. Sul bordo del rack, utilizzare cavi di cablaggio MTP per estenderli dal connettore MTP del trunk alle singole porte LC o SC su switch o server.
Q3:Quale è il grado di fibra migliore per le applicazioni 400G?
R: Il giusto grado di fibra dipende dal tipo di ricetrasmettitore. Per i moduli SR4 o SR8 da 400G a-portata breve, la modalità multimodale OM4 è la scelta standard per la maggior parte delle implementazioni. OM5 è l'opzione migliore se si distribuiscono anche ricetrasmettitori SWDM o si costruisce per la scala 800G, perchéOM5 può ridurre il numero di fibre fino al 75% rispetto a OM4 per la stessa larghezza di banda aggregata. Per portata-media
Ricetrasmettitori DR4 400G, è richiesta fibra monomodale OS2-che soddisfa le specifiche ITU-T G.652.D.L'utilizzo del tipo di fibra sbagliato provoca il guasto del collegamento.
Q4:Come posso testare e verificare una connessione MTP?
R: Inizia pulendo ciascuna estremità-del connettore con una salvietta-priva di pelucchi e alcool isopropilico. Collegare una sorgente di luce ottica calibrata a un'estremità del collegamento MTP e un misuratore di potenza ottica calibrato all'altra. Misura la potenza ottica ricevuta e verifica che rientri nel budget di collegamento del tuo sistema. Per una diagnostica più dettagliata, utilizza un OTDR per identificare guasti specifici lungo il percorso della fibra, inclusi punti di contaminazione, micro-piegature o sezioni danneggiate che causano la perdita di segnale. Registra ogni risultato del test per riferimento futuro, documentazione di conformità e confronti di base per la risoluzione dei problemi.
D5: I cavi MTP sono compatibili con i ricetrasmettitori QSFP+, QSFP28 e QSFP-DD?
R: Sì. I moduli QSFP+ (40G) utilizzano connettori MPO-12. I moduli QSFP28 (100G) utilizzano anche MPO-12 nella maggior parte delle configurazioni ottiche parallele. I moduli QSFP-DD e OSFP (400G e 800G) utilizzano MPO-12 o MPO-16, a seconda dello standard ottico specifico: SR4 utilizza MPO-12, mentre SR8 e DR8 utilizzano MPO-16. Il requisito fondamentale è questoil tipo di fibra (multimodale o mono-modale) e la finitura del connettore (UPC o APC) corrispondono esattamente alle specifiche ottiche del ricetrasmettitore.Verificare sempre la compatibilità della fibra e del connettore prima di implementare un nuovo tipo di ricetrasmettitore in un'infrastruttura MTP esistente.
