LC/UPC · OS2 · 9/125 · LSZH
Il segnale più chiaro che la tua rete abbia mai avuto
Scopri il cavo patch ottico duplex LSZH monomodale LC/UPC - 2.0 mm, 9/125 OS2. Costruito per data center, LAN aziendali e infrastrutture di telecomunicazioni senza compromessi-dove l'integrità del segnale non è negoziabile.
LC/UPCTipo di connettore
9/125 μmModalità fibra
OS2Norma in fibra
2,0 mmDiametro della giacca
LSZHMateriale della giacca
DuplexConfigurazione
Inferiore o uguale a 0,3 dBPerdita di inserzione
Maggiore o uguale a 50 dBPerdita di ritorno
01 · Panoramica del prodotto- Perché questoCavo patch in fibra ottica LCÈ la scelta-godiale del settore
In un mercato invaso da cavi economici che degradano le prestazioni della tua rete, il nostroCavo di connessione ottico duplex LSZH monomodale LC/UPCsi distingue - non solo come cavo, ma come condotto dati-progettato con precisione, considerato affidabile da operatori di telecomunicazioni, data center iperscalabili e team IT aziendali in tutto il mondo.
Questo è unCavo di connessione in fibra OS2costruito secondo le tolleranze ottiche più strette del settore. Il nucleo monomodale- da 9/125 μm trasporta il segnale su lunghe distanze con un'attenuazione praticamente pari a zero, mentre il rivestimento Low Smoke Zero Halogen (LSZH) protegge le persone e le apparecchiature in caso di incendio - rendendolo la scelta giusta per qualsiasi ambiente in cui i codici di sicurezza e la qualità del segnale sono importanti.
Ogni unità esce dalla nostra fabbrica pre-testata con perdita di inserzione inferiore o uguale a 0,3 dB e perdita di ritorno maggiore o uguale a 50 dB e viene spedita con un rapporto di test individuale. Quando provi da aproduttore di cavi patch in fibra otticache mette alla prova ogni singolo cavo, smetti di sostituire i connettori e inizi a costruire un'infrastruttura che duri.
Vantaggio diretto-di fabbrica:Come integrato verticalmentefabbrica di cavi patch in fibra ottica, controlliamo ogni passaggio - trafilatura della fibra, molatura della ghiera, -lucidatura della superficie e test ottico finale - quindi non ci sono intermediari che gonfiano i costi o nascondono problemi di qualità.
02 · Sicurezza e conformità LSZH -ILCavo patch in fibra LSZHQuelloMantiene le persone al sicuro
Le giacche standard in PVC rilasciano gas tossico di acido cloridrico quando bruciano. In un data center affollato o in un edificio per uffici, ciò rappresenta un serio rischio per la sicurezza della vita-. NostroCavo patch in fibra LSZHutilizza un composto a basso contenuto di fumi e zero alogeni che emette fumo minimo e non produce gas alogeni in condizioni di incendio.
Questo rende il nostroCavo patch in fibra lszhpienamente conforme agli standard IEC 60332, IEC 61034 e IEC 60754 - gli standard internazionali richiesti in tunnel, aeroporti, ospedali, scuole e colonne montanti di edifici chiusi dove l'evacuazione è difficile e la qualità dell'aria sotto il fuoco è fondamentale.
Non stai semplicemente acquistando un cavo. Stai acquistando conformità, protezione della responsabilità e tranquillità - riuniti in un pacchetto ad alte-prestazionicavo di connessione in fibra otticache le navi sono pronte a schierarsi.
- Ritardante di fiamma IEC 60332-1
- IEC 61034 a bassa emissione di fumi
- Gas zero alogeni IEC 60754
- Materiali conformi alla direttiva RoHS
- Adatto per spazi plenum e montanti
- Disponibili varianti classificate per interni ed esterni-
LSZH contro PVC in breve
| Proprietà |
LSZH |
PVC |
| Densità del fumo |
Minimo |
Denso, nero |
| Gas alogeno |
Nessuno |
HCl rilasciato |
| Diffusione della fiamma |
Auto-estinguente |
Si propaga |
| Conformità |
CEI 60754 |
Non conforme |
| Corrosione delle apparecchiature |
NO |
SÌ |
| Idoneità |
Tutti gli ambienti |
Limitato |
03 · Prestazioni ottiche OS2 -Ciò che rende unCavo patch in fibra OS2Vale ogni centesimo
Non tutte le fibre monomodali-sono uguali. OS2 designa uno standard di cavo più rigido - progettato specificatamente per applicazioni esterne e-a lungo raggio - con un'attenuazione massima di 0,4 dB/km a 1310 nm e 0,4 dB/km a 1550 nm. Nostrocavo patch in fibra os2funziona costantemente bene entro tali limiti, fornendo risultati stabili e ripetibili che soddisfano o superano i requisiti Telcordia GR-326-CORE.
Inferiore o uguale a 0,3 Perdita di inserzione dB
Maggiore o uguale a 50 Perdita di ritorno dB (UPC)
0.4 dB/km Attenuazione massima
10 km+ Portata massima di trasmissione
1000+ Cicli di accoppiamento (faccia terminale)
La lucidatura UPC (Ultra Physical Contact) su entrambi i connettori crea una geometria della faccia-a cupola che garantisce il contatto fisico tra i nuclei della fibra, riducendo al minimo la-riflessione posteriore e la perdita di segnale. Ecco perchè il nostrocavo di connessione ottico lcoffre una perdita di ritorno costantemente superiore a 50 dB - un punto di riferimento che mantiene felici i ricetrasmettitori ad alta-velocità e tassi di errore di bit-vicini allo zero.
Il rapporto tra nucleo-e-rivestimento di 9/125 μm supportacavo patch in fibra ottica monomodaletrasmissione alle lunghezze d'onda di 1310 nm e 1550 nm - gli standard di settore per le reti DWDM, CWDM e PON che trasportano 10G, 40G, 100G e oltre.

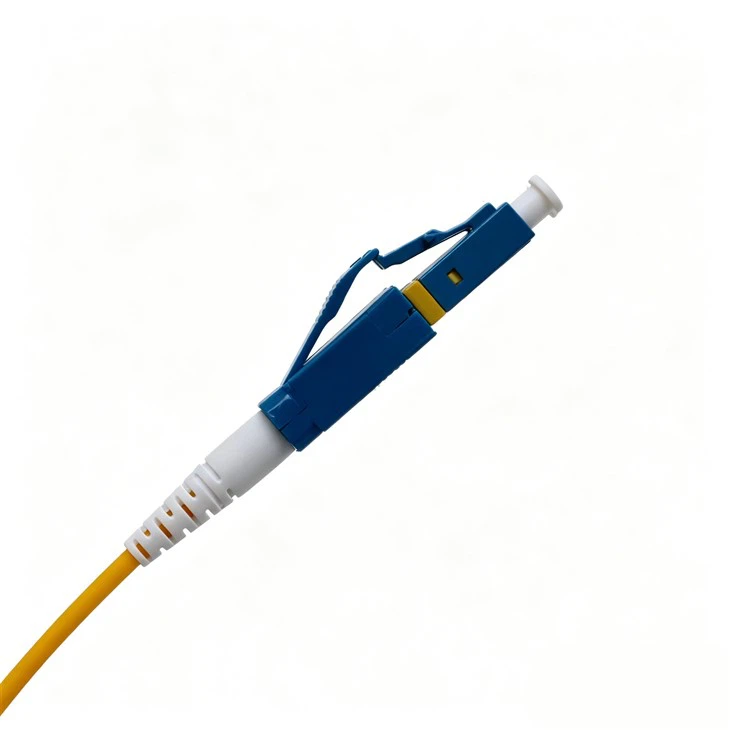

04 · Ingegneria dei connettori LC- IlCavo patch in fibra ottica LCProgettato per distribuzioni ad alta-densità.
L'LC (Lucent Connector) è stato progettato fin dall'inizio per i pannelli di distribuzione in fibra ad alta-densità. La sua ghiera da 1,25 mm - la metà delle dimensioni di un connettore SC - ti consente di racchiudere il doppio del numero di porte nella stessa unità rack. Nostrocavo patch in fibra ottica lcutilizza ghiere in ceramica di zirconio di precisione rettificate con una ruvidità superficiale inferiore a 10 nm, garantendo un contatto ottico coerente ogni volta che il connettore viene accoppiato.
🔵 Ghiera in zirconio da 1,25 mm
Ghiera in ceramica rettificata di precisione- con concentricità del nucleo inferiore o uguale a 0,5 μm. Mantiene l'allineamento sotto vibrazioni e cicli di accoppiamento ripetuti.
🔒 Alloggiamento del fermo-positivo
Il meccanismo di blocco del clic-udibile impedisce la disconnessione accidentale negli ambienti di produzione live. Valutato per 1,000+ cicli di inserimento.
🎨Stivale-con codice colore
L'avvio blu indica la modalità-singola/lucidatura UPC secondo lo standard TIA-568. Verifica visiva istantanea durante l'installazione e la manutenzione.
🛡️Cappucci antipolvere inclusi
Pre-installato su tutti i connettori. Mantiene il volto-incontaminato dalla fabbrica al campo. Rimuovere solo al momento della connessione.

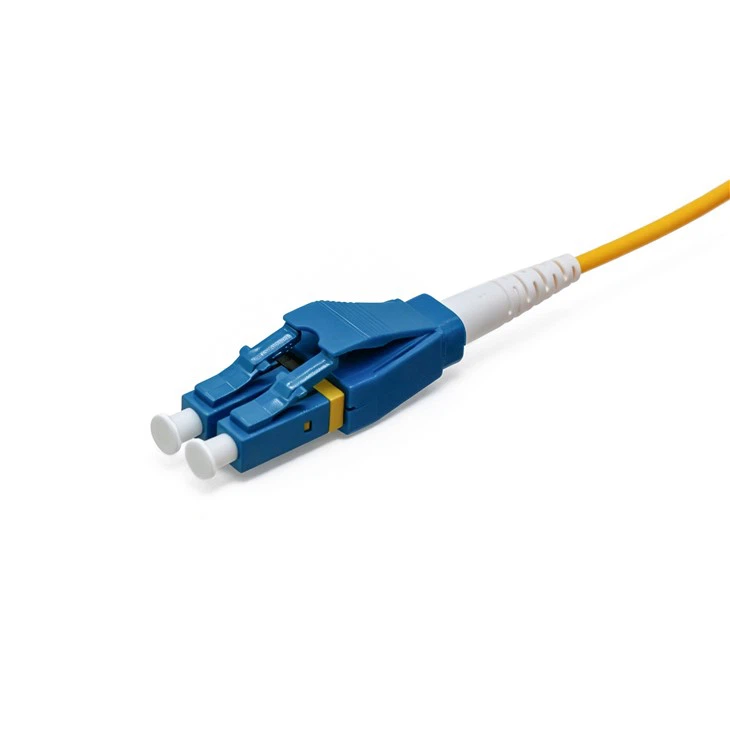

⚡Ponte a clip duplex
La clip di polarità sagomata blocca entrambi i connettori nell'allineamento. Elimina il comune errore di scambio Tx/Rx che fa perdere tempo alla messa in servizio.
📏Lunghezza personalizzata disponibile
Lunghezze standard da 0,5 m a 30 m. Tagli personalizzati disponibili per OEM e distribuzioni specifiche del progetto-senza sovrapprezzo MOQ.
05 · Progettazione duplex e costruzione di caviAll'interno delCavo patch in fibra ottica duplex -Per cosa stai davvero pagando
A cavo di connessione in fibra ottica duplextrasporta sia i trefoli di trasmissione che quelli di ricezione in un unico cavo assemblato. Il nostro design con cordino zip da 2,0 mm mantiene entrambi i fili della fibra legati con una rete sottile - facile da dividere sui connettori, impossibile da perdere-percorso nel bel mezzo di una corsa.
Il diametro della giacca di 2,0 mm raggiunge il punto debole tra flessibilità e protezione. Si piega attorno agli angoli stretti in pannelli di permutazione densi senza superare il raggio di curvatura minimo e resiste all'abrasione e ai carichi di schiacciamento di una passerella portacavi trafficata. Allo stesso tempo, è sufficientemente sottile da mantenere il flusso d'aria senza restrizioni nei pannelli 1U ad alta-densità.
All'interno del rivestimento esterno dell'LSZH, ciascun filo di fibra è circondato da uno stretto cuscinetto da 900 μm, quindi da un elemento di resistenza in filato di aramide Kevlar, quindi dal rivestimento secondario- da 2,0 mm. Questa struttura a quattro-strati offre un carico nominale di trazione di 100 N - più che sufficiente per sopravvivere ai tiri di installazione senza influenzare l'allineamento della ghiera.
Sezione trasversale-del cavo
| Strato |
Materiale/Specifiche |
| Nucleo |
Vetro monomodale-da 9 μm |
| Rivestimento |
Silice 125μm |
| Rivestimento |
Acrilato UV 250 μm |
| Buffer stretto |
900μm PVC/LSZH |
| Membro della forza |
Filato di aramide (Kevlar®) |
| Giacca esterna |
2,0 mmLSZH |
| Colore |
Giallo (OS2 standard) |
minimo Raggio di piegatura:30 mm (dinamico) · 15 mm (statico)
Temp. operativa:Da −40 gradi a +85 gradi
Carico di trazione:100 N (a lungo-termine 40 N)
Resistenza allo schiacciamento:100N/10cm
06 · Applicazioni- Dove questoCavo patch otticoOffre il massimo valore
Questocavo di connessione in fibra otticanon è un cavo-per uso generale - è uno strumento di precisione utilizzato dove sono richieste contemporaneamente integrità del segnale, conformità alla sicurezza e lunga durata. Ecco dove i nostri clienti fanno più affidamento:
01 Centri dati
Connessioni dalla parte superiore-del-rack al pannello di connessione. OS2 gestisce le lunghezze d'onda del ricetrasmettitore 100G-SR4 e 400G-DR4 senza diafonia.
02 Uffici centrali delle telecomunicazioni
I sistemi DWDM e ROADM si interconnettono in cui la perdita di ritorno deve superare i 45 dB per evitare riflessioni che destabilizzano le sorgenti laser.
03 LAN aziendale/MAN
Da un edificio-a-edificio con collegamenti dorsali e cavi montanti in cui la conformità LSZH è richiesta dalle norme antincendio locali.
04 Reti FTTx/PON
OLT-per-dividere le connessioni nelle distribuzioni GPON e XGS-PON. OS2-modalità singola supporta distanze downstream fino a 20 km.
05 Imaging medico
Endoscopia, suite per risonanza magnetica e sistemi di imaging diagnostico in cui la sicurezza dell'LSZH non è-negoziabile e la fedeltà del segnale è-critica per la vita.
06 Militare e aerospaziale
Installazioni in ambienti-ostili in cui l'ampio campo operativo da −40 gradi a +85 gradi e la resistenza allo schiacciamento dimostrano il loro valore.
07 Radiodiffusione/AVS
instradamento del segnale da tudio-a-studio e collegamenti di telecamere remote su SDI-su-fibra dove i budget per il jitter temporale e la perdita di inserzione sono limitati.
08 Edificio intelligente/IoT
Dorsale di cablaggio strutturato per sistemi edilizi intelligenti - controllo accessi, sorveglianza IP, BMS - su impianto in fibra condivisa.
07 · Produzione e qualità- Cosa significa acquistare da un veroProduttore di cavi patch in fibra ottica
C'è differenza tra una società commerciale che rivende cavi e unafabbrica di cavi patch in fibra otticaquesto li rende. Noi siamo questi ultimi. Il nostro impianto di produzione opera secondo la gestione della qualità ISO 9001:2015, con linee dedicate per la spelatura delle fibre, l'inserimento della ghiera, l'iniezione epossidica, la polimerizzazione, la lucidatura e l'ispezione delle-faccia.
Ogni singola faccia terminale- del connettore viene ispezionata con interferometria 400×. Le ghiere che non soddisfano lo standard IEC 61300-3-35 Grado B per la geometria dell'estremità-della faccia - raggio di curvatura, offset dell'apice, altezza della fibra: vengono scartate, non spedite. Il nostro tasso di rifiuto è inferiore allo 0,2%, il che significa che il batch ricevuto presenta un tasso di difetti che è effettivamente pari a zero nell'implementazione nel mondo reale.
🔬 Fine al 100%-Ispezione del viso
Misurazione interferometrica 400× di ogni ghiera. Cancello superato/fallito IEC 61300-3-35 Grado B. Nessun campionamento: ogni connettore, ogni lotto.
📊 Rapporto di test ottico incluso
Dati individuali sulla perdita di inserzione e sulla perdita di ritorno per ciascun cavo di connessione. Tracciabile rispetto all'attrezzatura di test standard NIST-calibrata. Incluso gratuitamente.
🏭 Produzione verticalmente integrata
Dalla fibra grezza e dai grezzi in ceramica all'assemblaggio finito. Nessun subappaltatore per le fasi critiche. Tracciabilità completa dal lotto alla spedizione.
📦 Imballaggio anti-statico
Ogni cavo è confezionato singolarmente in una confezione anti-statica con cappucci protettivi antipolvere installati. Arriva pronto per l'implementazione immediata.
Tra globaleproduttori di cavi patch in fibra ottica, quelli con cui vale la pena collaborare sono coloro che possono mostrarti i loro dati di rifiuto, i loro record di calibrazione e i loro grafici di controllo del processo - non solo un catalogo patinato. Pubblichiamo tutto questo e accogliamo con favore gli audit di fabbrica.
08 · Guida all'approvvigionamento B2B -Come specificare il dirittoCavo patch in fibra ottica monomodale?
Acquistare il cavo sbagliato è costoso. Non perché il cavo costa molto, ma perché la rilavorazione - tirando il cavo sbagliato, ri-riparando i pannelli di connessione, ritestando i budget dei collegamenti - costa agli ingegneri-ore che fanno impallidire il prezzo del cavo. Utilizza questa lista di controllo prima di inviare l'ordine di acquisto.
-
Verifica il tipo di fibra:OS2 (9/125 μm) per collegamenti a lunga distanza-modalità singola-. Anche OS1 è in modalità singola-ma per corse universitarie più brevi. Non mescolare.
-
Conferma la lucidatura del connettore:UPC (blu) per reti dati standard. APC (verde, angolato) per applicazioni PON, CATV e ad alta-rendimento-perdita. Non sono intercambiabili - L'accoppiamento tra UPC e APC danneggia fisicamente entrambi i connettori.
-
Specificare fronte-retro e fronte-retro:La maggior parte dei moduli ricetrasmettitori (SFP, SFP+, QSFP) utilizzano LC duplex. Simplex viene utilizzato per uscite splitter e sistemi WDM passivi.
-
Controlla la valutazione della giacca:Richiedere LSZH per plenum/montanti interni, edifici con flusso d'aria limitato o qualsiasi giurisdizione con IEC 60332 nel codice edilizio.
-
Misurare accuratamente la lunghezza richiesta:Aggiungi un margine di flessibilità del 10–15% per il reinstradamento futuro. Ordinare giunzioni troppo corte o una sostituzione completa.
-
Dati del test della domanda:Qualsiasi rispettabileproduttore di cavi patch in fibra otticaviene fornito con rapporti sui test ottici per-unità. Rifiutare i lotti senza dati di test tracciabili.
-
Conferma compatibilità:I nostri connettori LC sono completamente compatibili con Cisco, Juniper, Arista, Huawei, Nokia, Ciena e tutti gli adattatori LC conformi agli standard IEC-.
Suggerimento professionale per implementazioni di grandi dimensioni:Ordinare sempre il 5–10% di cavi di ricambio. I danni all'installazione e le aggiunte future sono garantiti. Una scorta tampone identicacavi patch in fibra ottica lcdallo stesso lotto di produzione garantisce che colore, lunghezza e prestazioni ottiche rimangano coerenti nell'intera infrastruttura.
09 · Domande frequentiTutto ciò che gli acquirenti B2B chiedono primaEffettuare un ordine di grandi dimensioni
D: Qual è la quantità minima d'ordine per questo cavo di connessione ottico?
R: Non esiste un minimo rigoroso per le configurazioni standard. Gli ordini campione da 1 a 10 unità vengono spediti entro 3 giorni lavorativi. Per i cicli di produzione con etichetta OEM-o con lunghezza personalizzata-, il tempo di consegna è di 7-14 giorni a seconda del volume. Contattaci per un programma di prezzi scaglionati - il costo per-unità diminuisce in modo significativo a 500+ pezzi.
D: Posso ottenere un colore o un'etichetta personalizzata per la giacca per scopi OEM?
R: Sì. Supportiamo colori personalizzati per giacche LSZH (all'interno del sistema di codici colore IEC), colori personalizzati per stivali, stampa termoretraibile-etichetta- privata e imballaggi personalizzati. La quantità minima per la personalizzazione OEM parte da 200 pezzi. Il masterbatch con colori personalizzati richiede altri 5–7 giorni per la composizione.
D: Come si confronta questa fibra del cordone di connessione con le soluzioni basate su MTP/MPO-per lavori ad alta-densità?
R: I cavi patch duplex LC sono la soluzione migliore per le connessioni delle singole porte tra switch, server e transponder. MTP/MPO è preferibile per il trunking ottico parallelo- (applicazioni breakout QSFP 40G/100G). I due sono complementari: - i trunk MTP corrono tra i pannelli, i cavi patch LC collegano i dispositivi a tali pannelli.
D: Questo cavo patch in fibra ottica duplex è compatibile con i ricetrasmettitori 400G?
R: I cavi patch duplex LC supportano nativamente i ricetrasmettitori 400G-DR (modalità singola-, modulazione PAM4, portata di 500 m su OS2). Per le applicazioni 400G-SR8 o 400G-LR8 che utilizzano QSFP-DD con interfacce MPO-16, utilizzeresti cavi breakout anziché cavi di connessione duplex LC.
D: Quale garanzia include questo cavo patch in fibra ottica?
R: Tutti i cavi di produzione standard sono coperti da una garanzia a vita contro i difetti di fabbricazione. Si garantisce che le prestazioni ottiche soddisfino le specifiche del rapporto di prova incluso per la durata di servizio del cavo in condizioni operative normali. I danni derivanti da un'installazione non corretta, da un'eccessiva violazione del raggio di curvatura o dalla contaminazione del connettore non sono coperti ma spesso possono essere riparati sul campo.
D: Potete procurarvi direttamente da questa fabbrica di cavi patch in fibra ottica per ridurre i costi?
R: Sì - questa è la nostra proposta principale. Siamo un produttore diretto, non un distributore. L'acquisto diretto in fabbrica- elimina due o tre livelli di margine aggiunti da una tipica catena di distribuzione. Offriamo inoltre programmi di stock in conto deposito e inventario gestito dal fornitore-per operatori di telecomunicazioni e grandi integratori.
