Quali sono i fattori che influiscono sulla resistenza di contatto dei pin di interfaccia RJ45
Lasciate un messaggio

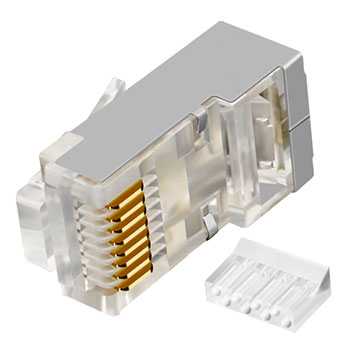

Connettore RJ45, che è un comune connettore del cavo di rete, di cui 8 contatti sono composti da pin PIN. In generale, ci sono 4 fattori che influenzano la resistenza di contatto del pin: pressione verticale, materiale di contatto, tensione di esercizio e morfologia della superficie. Le seguenti sono analisi dettagliate.
1. Pressione verticale
La pressione verticale si riferisce alla forza generata dalle superfici in contatto tra loro e perpendicolari alle superfici dei pezzi di contatto. Con l'aumento della pressione verticale, anche il numero e l'area dei micropunti di contatto sono aumentati gradualmente e i micropunti di contatto sono passati dalla deformazione elastica alla deformazione plastica. Poiché la resistenza concentrata diminuisce gradualmente e la resistenza di contatto diminuisce, la pressione verticale del contatto dipende principalmente dalla geometria e dalle proprietà del materiale del contatto.
2. Materiale di contatto
Perché le condizioni tecniche dei connettori elettrici prevedono diversi indicatori di valutazione della resistenza di contatto per contatti della stessa specifica realizzati con materiali diversi. La specifica generale GJB101-86 per connettori elettrici resistenti all'ambiente a sgancio rapido stabilisce che la resistenza di contatto dei contatti di accoppiamento con un diametro di 1 mm è inferiore o uguale a 15 mΩ per le leghe di ferro e inferiore o uguale a 5 mΩ per il rame leghe.
3. Utilizzare la tensione
L'uso della tensione significa che quando viene raggiunta una certa soglia, la pellicola dell'elemento di contatto si rompe e la resistenza di contatto diminuisce rapidamente. Tuttavia, poiché l'effetto termico accelera la reazione chimica in prossimità dello strato di pellicola, ha un certo effetto di riparazione sullo strato di pellicola, quindi il valore di resistenza non è lineare. Vicino alla tensione di soglia, la piccola fluttuazione della caduta di tensione farà sì che la corrente sia 20 volte o decine di volte. cambia gamma.
4. Morfologia superficiale
La morfologia superficiale si riferisce principalmente alla forma del disegno e allo stato dell'ambiente.
Forma del design: il film di incrostazione formato dall'adsorbimento fisico e dall'adsorbimento chimico è principalmente l'adsorbimento chimico sulla superficie del metallo, che viene generato con la migrazione degli elettroni dopo l'adsorbimento fisico. Pertanto, per alcuni prodotti con requisiti di elevata affidabilità, come i connettori elettrici aerospaziali, devono avere condizioni ambientali di assemblaggio e produzione pulite, processi di pulizia perfetti e misure di sigillatura strutturale necessarie e l'unità utente deve avere buone condizioni ambientali di stoccaggio e funzionamento. .
Stato ambientale: alcune parti di contatto possono formarsi per adesione meccanica e deposizione di polvere, colofonia, olio, ecc. sulla superficie della superficie di contatto. Alla fossa, l'area di contatto è ridotta, la resistenza di contatto è aumentata ed è più instabile.
