Questioni che richiedono attenzione nello scambio di voce e dati nel cablaggio strutturato

strutturato

strutturato il cablaggio è un sistema di cablaggio integrato composto da mezzi di trasmissione e relativo hardware di collegamento. Pertanto, il sottosistema di cablaggio orizzontale richiede l'utilizzo di quattro coppie di doppini intrecciati, in modo da essere universale.

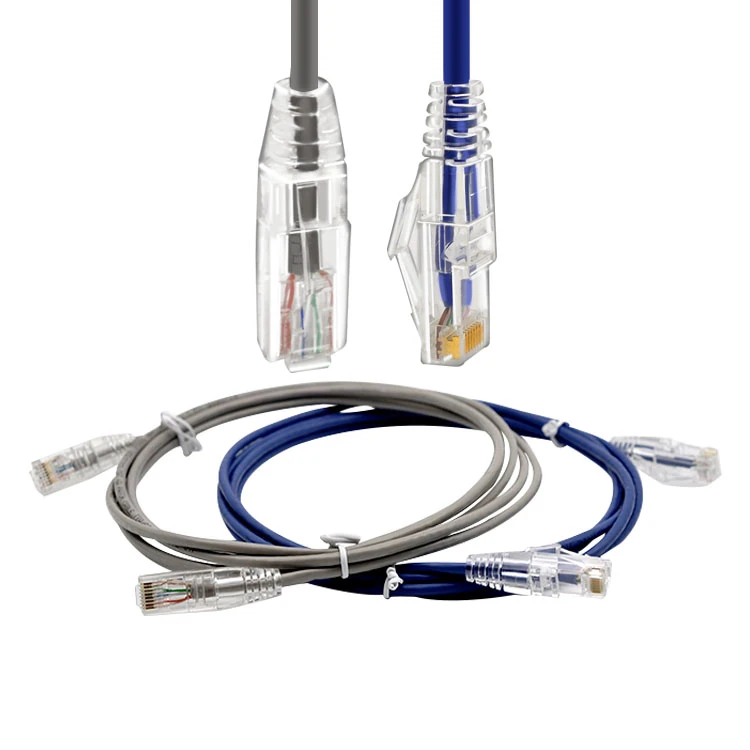

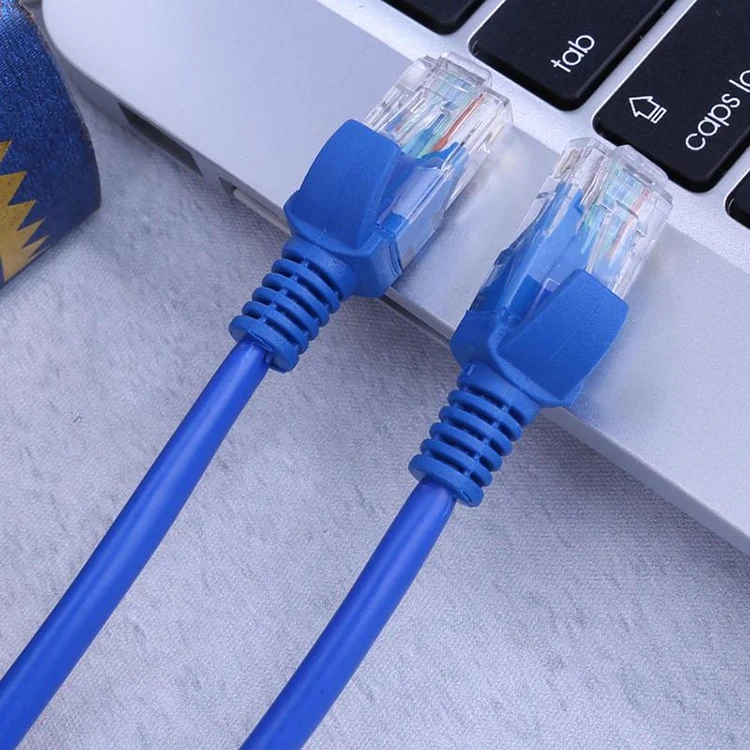

Indipendentemente dalla voce o dai dati, sono tutti disposti con 4 coppie di super cinque doppini intrecciati. All'estremità dell'armadio, l'estremità dati è collegata al pannello di permutazione RJ45 e l'estremità voce è collegata al pannello di permutazione 110. Che si tratti di una linea dati o di una linea voce, vengono utilizzate 4 coppie di linee. Tutti i cavi devono essere terminati, l'altra estremità deve utilizzare moduli Cat5e 8-bit e i dati devono essere trasferiti allo switch e al computer su entrambe le estremità utilizzando cavi patch RJ45. Utilizzare il cavo patch RJ11 per collegare il modulo e il telefono per la voce e utilizzare il ponticello rosso e bianco sul frame di patch 110 per collegare il frame del ponticello della linea esterna. Ricorda che la cornice della patch 110 dovrebbe utilizzare coppie di fili blu, blu e bianchi.

Quando i dati e la voce vengono scambiati, ci sono due situazioni. Uno è cambiare la voce in linea dati. Basta trovare un cavo patch RJ45, rimuovere la spina modulare RJ45 su un'estremità e collegare le 8 linee al cavo patch 110. Basta metterlo sul rack e collegare l'altra estremità all'interruttore. Ci sono anche cavi patch già pronti, un'estremità è un'estremità RJ45 e l'altra estremità è una bocca piatta. Se i dati vengono modificati in voce, basta trovare e creare un cavo patch RJ11, la spina modulare RJ11 viene inserita nel pannello patch RJ45 e l'altra estremità è collegata al telaio del cavo patch telefonico della linea esterna. Allo stesso modo, per realizzare lo scambio di voce e dati, è sufficiente regolare il ponticello corrispondente nella sala computer.
