Che cos'è la PDU nel networking?
Lasciate un messaggio
1. Il concetto di PDU
2. La funzione di PDU
La funzione della PDU è quella di fornire abbastanza prese nella stanza del server per soddisfare le esigenze di alimentazione dell'attrezzatura. Inoltre, la PDU può essere progettata con punti vendita ridondanti per facilitare l'espansione della rete futura e l'aggiunta di attrezzature, supportando le crescenti richieste di rete. Inoltre, con l'integrazione di vari moduli di rilevamento intelligente e tecnologia wireless come Wi-Fi e Bluetooth nella PDU, i PDU moderni non solo forniscono energia sufficiente, ma aiutano anche gli amministratori di rete a monitorare il consumo energetico dei dispositivi e monitorare le condizioni di lavoro dei dispositivi connessi al PDU. Ciò consente una migliore pianificazione della potenza necessaria nella sala del server, chiudendo dispositivi non necessari per raggiungere obiettivi di protezione per il risparmio energetico e ambientale. Consente inoltre un'ispezione tempestiva di dispositivi con consumo di energia anormale per prevenire incidenti di sicurezza e fornisce supporto ai dati per una valutazione completa delle prestazioni di diversi marchi di dispositivi in base al loro consumo di energia.
Alcuni PDU all-in-one attualmente includono protezione da sovratensione e moduli di resistenza ad alta temperatura. Questi possono assorbire efficacemente una corrente o una tensione eccessive per impedire a picchi improvvisi da dispositivi dannosi collegati al PDU. Inoltre, la loro funzione di resistenza ad alta temperatura aiuta a prevenire il surriscaldamento che potrebbe accendere le strutture nella stanza del server.
Figura 2: PDU intelligente
I PDU standard di Cobtel sono principalmente disponibili in due tipi: 10a in e 10a in uscita e 16a in e 10a. Questi sono comunemente usati nei progetti generali. Presentano una struttura semplice, un basso tasso di fallimento, una durata e una lunga durata.
Figura 3: 10a PDU

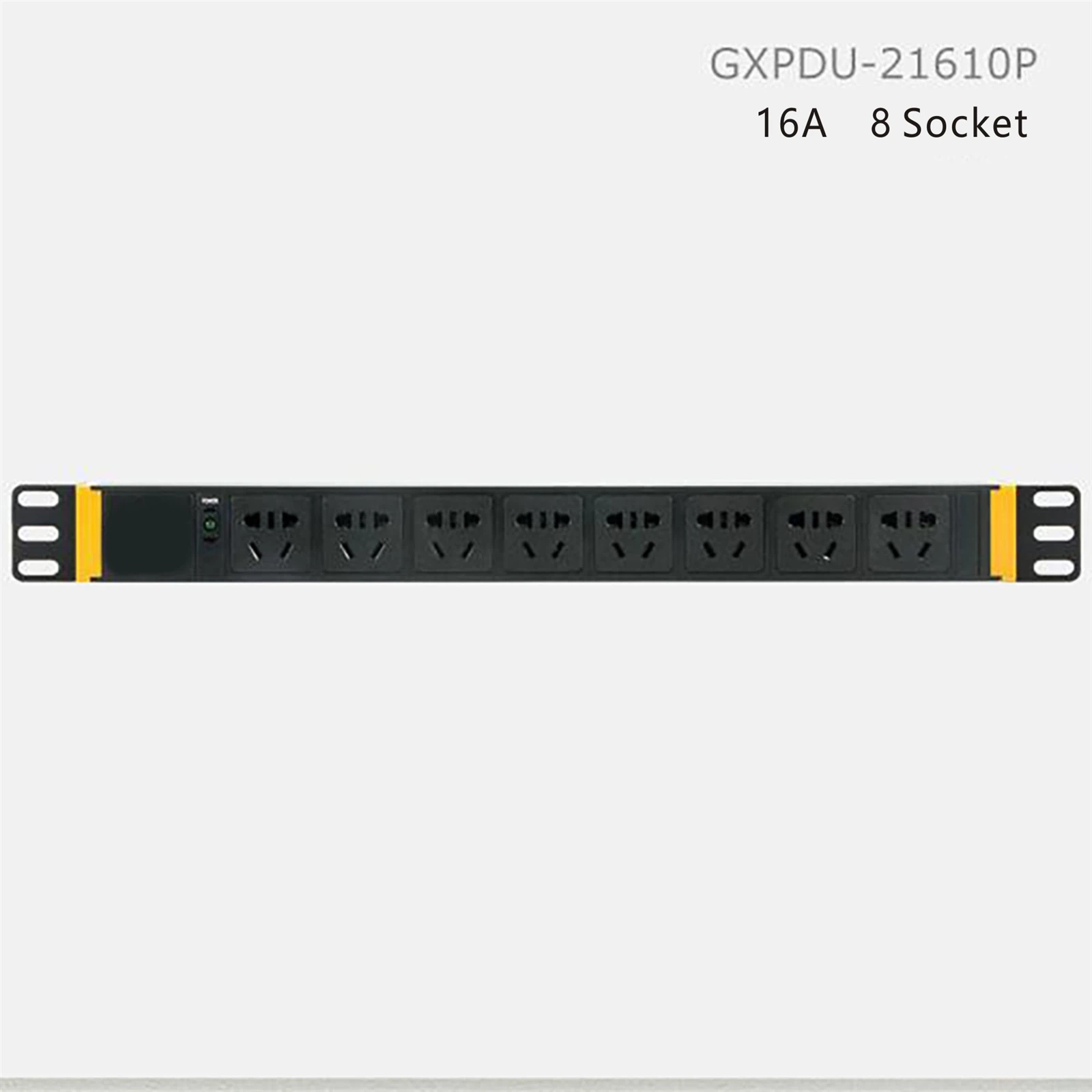

Figura 4: 16A PDU
3. La struttura di una PDU standard
Un PDU standard è costituito da una spina, cavo di collegamento eStriscia socket. Il guscio esterno della plug è realizzato in materiale ABS, con {{0}}. Pin nichelati in bronzo fosforo da 5mm; La spina utilizza un processo di stampaggio a iniezione integrato; È robusto e stabile, senza alcun rischio di caduta. La pelle esterna del cavo è realizzata in PVC retardante di fiamma. Il nucleo di rame interno è rame puro, con un guscio isolante in plastica in PVC e una pelle esterna nera fatta di plastica in PVC-retardante. La striscia di socket è progettata in modo modulare, con nuove prese standard nazionali; La shell socket è realizzata in plastica per PC retardante di fiamma con una valutazione del ritardo di fiamma UL 94v1; I pezzi interni in metallo sono realizzati in bronzo di fosforo con uno spessore di 0,5 mm. Il backplate utilizza un processo di rame puro, con i punti di connessione tra i pezzi di rame puro e socket che utilizzano connessioni di saldatura permanenti. Il guscio esterno della PDU è realizzato in materiale in lega di alluminio con un rivestimento nero. È leggero, semplice e ha buone prestazioni di dissipazione del calore. Le luci degli indicatori sono ridotti e sostituibili.
Figura 5: caratteristiche PDU
4. Tipi di PDU:
A seconda dell'ambiente dell'applicazione e dei moduli funzionali interni, i PDU sono disponibili in vari tipi; Anche i loro scenari di applicazione e prezzi variano in modo significativo.
Innanzitutto, diverse correnti di uscita e poteri di output; I PDU convenzionali sono divisi in 10A e 16A in base alla corrente di uscita; Una PDU 10A ha una potenza nominale di 2500 W, con un cavo di rame di 1 millimetro quadrato; Una PDU 16A ha una potenza nominale di 4000W, con un cavo di rame di 1,5 millimetri quadrati.
PDU ad alta potenza e ad alta corrente possono fornire 32A/32A/65A e una potenza nominale di oltre 4000 W, soddisfacendo le esigenze di attrezzature industriali ad alta potenza, grandi server, grandi dispositivi di archiviazione e mining di Bitcoin.
Secondo, diverse specifiche; I PDU convenzionali in genere hanno 8 prese modulari, con un'altezza di 1U e una lunghezza di 19 pollici; Ci sono anche PDU personalizzati, come 2u, 19- pollici 10- socket pdus; 16- socket o addirittura 24- PDUS PDUS, con altezze che vanno da 1 metro a 1,8 metri.
Terzo, funzioni diverse; se hanno un interruttore di controllo principale. Nei PDU convenzionali, ci sono due tipi: quelli con un interruttore di controllo principale e quelli senza. I PDU con un interruttore sono più costosi di quelli senza. Considerando l'ambiente di applicazione reale, una volta installato la PDU e funzionante normalmente, viene utilizzato raramente l'interruttore di controllo principale. Pertanto, molti PDU ora omettono l'interruttore di controllo principale.
PDU con vari moduli funzionali intelligenti. Il tipo più comune tra questi è la PDU di protezione da sovratensione. La funzione principale della PDU di protezione da sovratensione è quella di prevenire attacchi di fulmini diretti o indiretti su vari dispositivi collegati alla PDU a causa di fulmini o alimentazione instabile nella fonte di alimentazione, che può causare sovraccarico. I fenomeni di sovratensione includono in genere alte tensioni di picco, correnti eccessive e alte temperature causate da aumenti. Questi includono i varisti di ossido di zinco per assorbire tensioni di picco, tubi di scarico del gas ceramico per gestire grandi correnti e protezioni a fusibili ad alta temperatura per prevenire il surriscaldamento.
PDU all-in-one; Oltre alla protezione delle sovratensioni, i PDU all-in-one incorporano anche vari moduli intelligenti in base alle esigenze dell'ambiente dell'applicazione. Le aggiunte comuni includono misuratori di potenza e ammetri per contare il consumo di energia dei dispositivi collegati alla PDU e per monitorare le condizioni di lavoro dei dispositivi in tempo reale, rilevando prontamente lo stato di lavoro dei dispositivi. Includono anche moduli di comunicazione come Bluetooth e moduli di accoglienza wireless, che riflettono i dati monitorati dalla PDU all'amministratore di rete in tempo reale. Inoltre, alcuni PDU all-in-one includono moduli impermeabili che avvisano automaticamente gli ingegneri di gestione della rete quando l'umidità dell'aria raggiunge un certo livello per affrontare il potenziale ingresso idrico.
Sebbene i PDU standard di COBTEL non includano tutte queste caratteristiche, possono produrre la protezione dei fulmini descritti e le PDU multifunzionali.
Differenza tra prese di potenza PDU e prese ordinarie
Per molte persone, in particolare quelle del settore a bassa tensione, la cosa più impegnativa da spiegare e capire è la differenza tra prese di potenza PDU e prese ordinarie. Soprattutto quando si tratta di clienti, se il cliente non comprende la differenza tra i due, spesso mettono in discussione la razionalità della progettazione del progetto. Se non spiegato chiaramente, il client può rifiutare l'uso della PDU, portando a una ridotta sicurezza nella stanza del server e potenziali pericoli per la sicurezza.

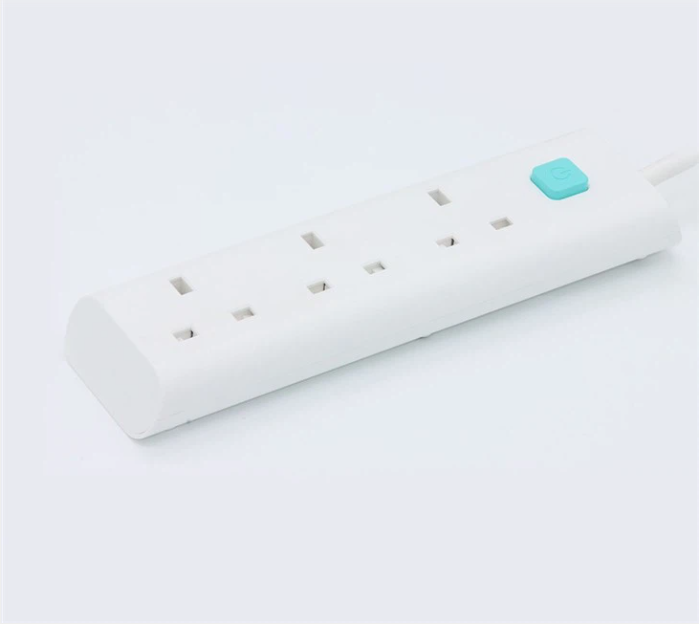

Figura 6: Striscia della presa Cobtel
5. Le principali differenze tra PDU e prese ordinarie
Le principali differenze tra PDU e prese ordinarie sono: in primo luogo, le loro funzioni differiscono; Le prese ordinarie dispongono solo di alimentazione, protezione da sovraccarico e funzioni di interruttore di controllo principale, mentre i PDU non solo hanno queste ma possono anche includere moduli di protezione da sovratensioni, dispositivi di monitoraggio intelligenti, moduli di comunicazione, ecc., Consentire ai PDU di avere funzioni come la protezione dei fulmini, resistenza alla tensione, protezione da elettricità statica e prevenzione dell'incendio. In secondo luogo, i loro ambienti di applicazione differiscono; Le prese ordinarie sono utilizzate principalmente nelle case o negli uffici per fornire energia per elettrodomestici, telefoni, computer, ecc. L'ambiente è relativamente lieve e in genere durano solo da 2 a 3 anni, con un conteggio plug-in e fuori di circa 4500-5000. Pertanto, i loro materiali generalmente utilizzano materie plastiche ordinarie o persino materiali riciclati. Le prese di potenza PDU, d'altra parte, sono utilizzate in ambienti come pozzi di corrente deboli, sale di telecomunicazione e persino ambienti industriali, che sono relativamente duri; Devono anche garantire una durata di almeno cinque anni. Pertanto, il guscio esterno dei PDU è generalmente realizzato con materiali metallici e materie plastiche ABS ad alta resistenza, con funzioni come la prevenzione statica dell'elettricità e l'anti-fallo; Inoltre, la presa di PDU può essere collegata e uscita più di 10, 000 volte. Ciò è anche legato alla sua durata di servizio e all'ambiente delle applicazioni. In terzo luogo, i loro poteri di carico differiscono; Le prese ordinarie possono fornire solo una corrente massima di 16A, generalmente 10A o 16A, con una potenza nominale di 2500 W o 4000W. I PDU non possono solo fornire correnti 10a e 16a, con poteri nominali di 2500 W e 4000W, ma fornire anche correnti di 16A/32A/65A e configurazioni di potenza di oltre 4000 W per soddisfare le esigenze di diversi dispositivi.
6. Suggerimenti e promemoria importanti per l'uso di punti vendita PDU
Naturalmente, l'alta potenza e l'alta corrente significano anche rischi più elevati. Pertanto, quando si usano i PDU, ci sono quattro cose da evitare. Innanzitutto, evitare di toccare le prese della PDU o di collegare tappi con le mani bagnate; Secondo, non usarePrese PDUin ambienti bagnati, umidi o umidi; In terzo luogo, tenere le prese di potenza PDU lontano da fonti di calore come radiatori, riscaldatori, amplificatori, stufe e altri oggetti che generano calore; In quarto luogo, non collegare o avvolgere oggetti metallici o materiali conduttivi attorno al cavo di alimentazione della presa di potenza PDU.
Figura 7: Linee guida PDUUSage dà la priorità alla sicurezza e garantisce un funzionamento affidabile
