Qual è il cavo Cat7 e come terminare
Jul 22, 2023
Lasciate un messaggio
Per capire come viene utilizzato il cavo CAT7, dobbiamo rispondere a queste quattro domande:
1. Qual è ilCavo Cat7?
2. Quali sono le differenze tra il cavo Cat7 e ilCavo Cat6?
4. Quali sono gli scenari di applicazione per il cavo Cat7?
Esploriamo insieme queste quattro domande.
1. Qual è il cavo Cat7?
Nella maggior parte dei progetti, usiamo spessoCavi Cat5ee per le unità con requisiti di rete elevati, vengono utilizzati cavi Cat6. Tuttavia, il cavo di rete CAT7 potrebbe non essere comunemente riscontrato. È stato sviluppato principalmente per soddisfare le esigenze della tecnologia Ethernet da 10 gigabit. A differenza dei suoi predecessori, il cavo di rete Cat7 è ora schermatocoppia attorcigliata.

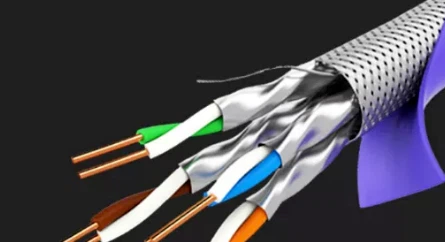

Il cavo di rete Cat7 è un cavo schermato core 8-. A differenza del normaleCavi schermati, il sistema CAT7 si basa esclusivamente sui cavi schermati. Nel cavo di rete CAT7, ogni coppia di fili ha il proprio livello di schermatura e tutte e quattro le coppie sono avvolte insieme a un ulteriore livello di schermatura di grandi dimensioni.
Il sistema CAT7 può fornire almeno 500 MHz di rapporto di attenuazione-crosstalk completo e 600 MHz di larghezza di banda complessiva. È principalmente adatto a 10 gigabit Ethernet e offre per due volte le prestazioni dei cavi Cat6 e Cat6A, con una velocità di trasmissione fino a 10 Gbps.
Tuttavia, il cavo di rete CAT7 non è ancora ampiamente utilizzato per ragioni come la mancanza di standard e interfacce unificati, costi elevati e intervallo di applicazioni limitato.
2, quali sono le differenze tra i cavi di rete CAT7 e CAT6?
2.1 Cavo di rete CAT7 è un cavo di livello superiore rispetto al cavo di rete CAT6 e ha le seguenti differenze:
Tipo di schermatura: il cavo di rete CAT7 è una coppia intrecciata schermata, in cui ogni coppia di fili ha il suo livello di schermatura. D'altra parte, il cavo di rete CAT6 può essere una coppia intrecciata non schermata.
Miglioramento delle prestazioni: il cavo Network Cat7 fornisce un rapporto di attenuazione-crosstalk completa più elevato e larghezza di banda complessiva, rendendolo adatto a velocità di trasmissione più elevate, raggiungendo fino a 10 Gbps.
Gamma di applicazioni: il cavo di rete CAT7 è progettato principalmente per soddisfare le esigenze della tecnologia Ethernet da 10 gigabit, mentre il cavo di rete CAT6 è comunemente utilizzato per Gigabit Ethernet.
2.2 Cavo CAT6A:
La frequenza di trasmissione più alta raggiunge i 500 MHz, che è il doppio di quello dei cavi di categoria 6. È utilizzato principalmente per reti da 10 g gigabit (10G). La pelle esterna è etichettata come "Cat.6A". Inoltre, i cavi di categoria 6A supportano 10 gigabit Ethernet e avranno una marcatura simile sul loro aspetto.
Cavi di categoria 6Avieni in due tipi. Generalmente, il filo di rame nudo a filamento singolo ha un diametro di 23awg, approssimativamente 0. 573 millimetri, mentre esiste anche il cavo di categoria 6A con 24awg, con uno spessore di circa 0. 511 millimetri.
2.3 Cavo Cat7:
I cavi di categoria 7 hanno prestazioni simili ai cavi di categoria 6A. Sono realizzati con rame puro con 8 core e hanno uno strato di protezione, offrendo prestazioni migliorate. La velocità di trasmissione può raggiungere 10 Gbps, rendendoli adatti per applicazioni di data center e altri scenari.

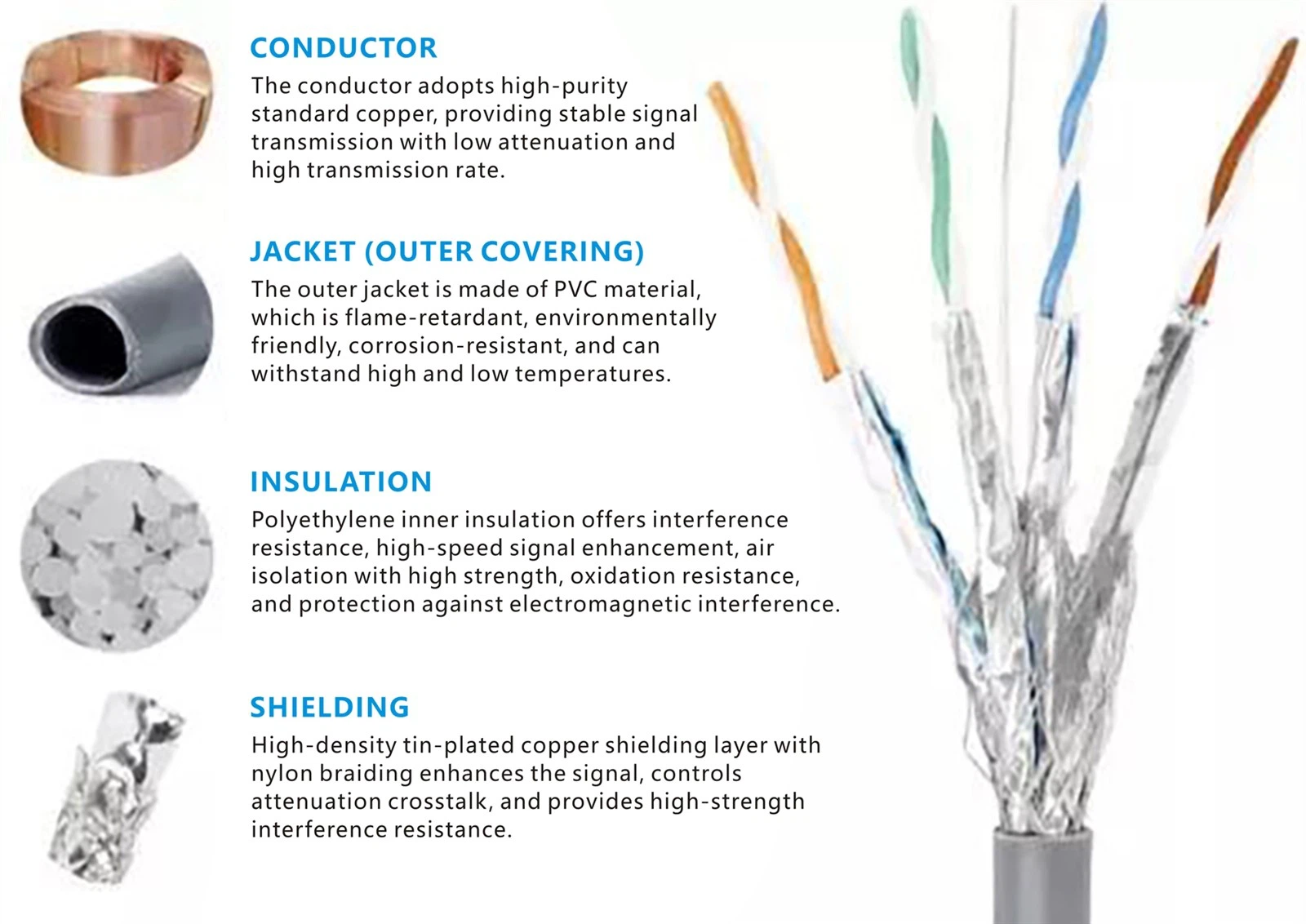

Ogni coppia di fili inCavi di categoria 7Ha uno strato di schermatura, in genere fatto di schermatura in metallo. Oltre a ciò, esiste un altro strato di schermatura generale realizzato in protezione a filo intrecciata in metallo (scudo intrecciato) al di fuori degli 8 nuclei. L'interfaccia è uguale a Rj -45. La schermatura totale e la schermatura delle coppie (generalmente schermatura di lamina metallica) dei cavi di categoria 7 consentono loro di ottenere una frequenza di trasmissione massima di 600 mHz per s/ftp cat.7 (hsyvp -7). La frequenza di trasmissione dei cavi di categoria 7 è di 1000 MHz. La categoria 7 supporta pienamente 10 gigabit Ethernet.
I nuclei utilizzati nella categoria 7 cavi sono realizzati con rame senza ossigeno di alta qualità con un diametro di quasi 0. 58mm, leggermente più spesso di quelli usati inCavi Cat 6. Utilizzano l'isolamento chimicamente schiumato, migliorando notevolmente la capacità di trasmissione di ogni singolo nucleo.

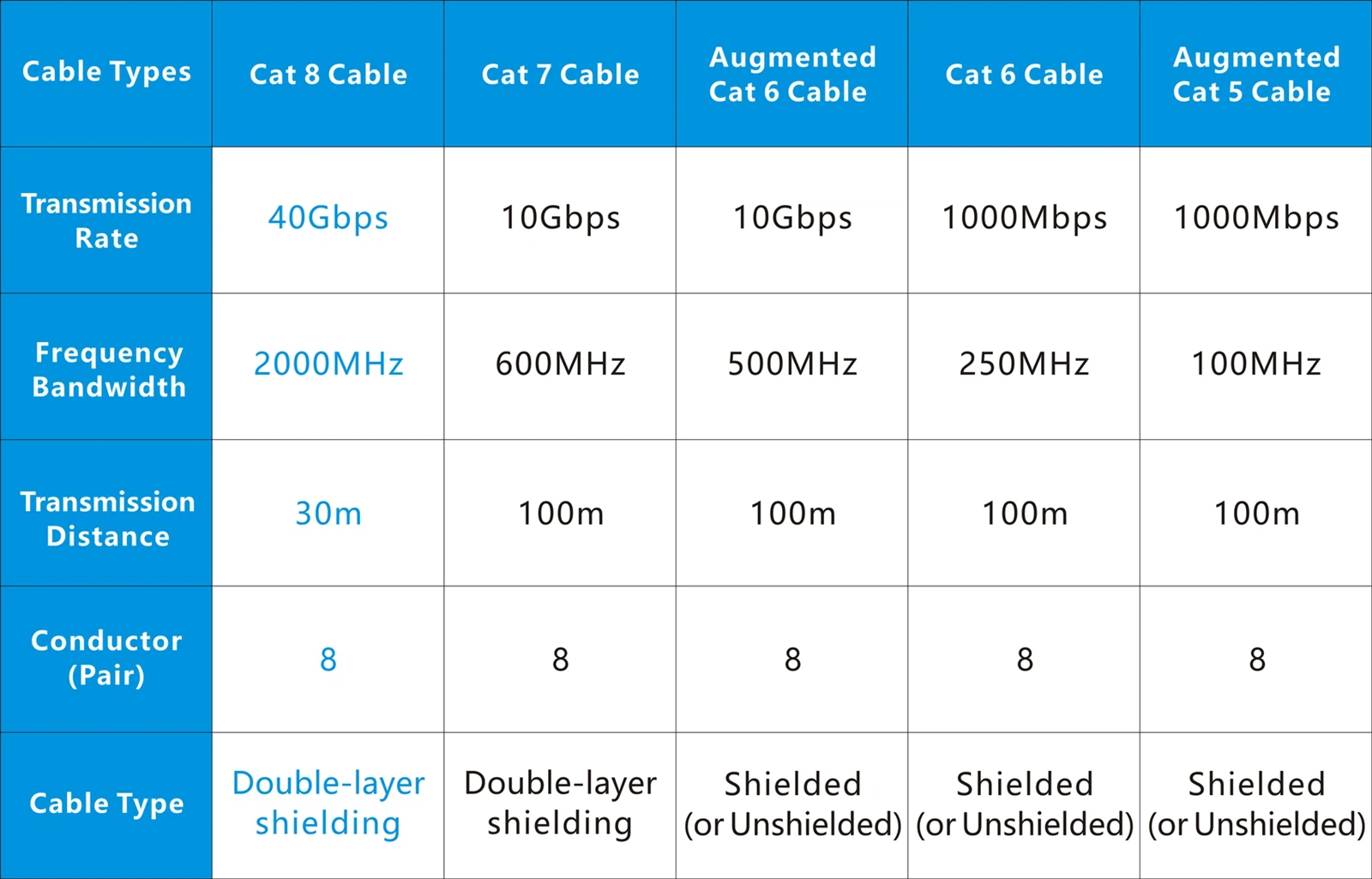

In sintesi, il diagramma seguente illustra le differenze tra cavi Cat 5, Cat 6 e Cat 7:
2.5 Vale la pena menzionareCavi Cat8Inoltre, che, simile ai cavi CAT7, ha una schermatura a doppio strato (SFTP).
CA 8 Cavihanno due coppie di fili, una larghezza di banda ultra-alta di 2000 MHz e una velocità di trasmissione fino a 40 GB/s. Tuttavia, la loro distanza di trasmissione massima è di soli 30 metri. Di conseguenza, vengono generalmente utilizzati per connessioni a breve distanza nei data center, come server, switch,pannelli patche altri dispositivi. Nonostante la breve distanza di trasmissione, i cavi di categoria 8 offrono velocità di trasmissione molto più elevate e larghezza di banda di frequenza rispetto ad altre categorie.
3. Che tipo di spina RJ45 viene utilizzato per i cavi di rete Cat7? Come creare una spina RJ45 per cavi di rete CAT7?
3.1 Plug CAT7
Come puoi vedere, la spina del cavo di rete CAT7 viene fornito con una shell di protezione in metallo. PerchéCavi Cat7adottare una schermatura a coppia singola, seguita da una struttura di schermatura generale, ilCAT7 Plugè schermato, che riduce efficacemente la crosstalk tra le coppie di fili.
3.2 La terminazione del cavo di rete CAT7
Cavi di rete CAT7utilizzoConnettori RJ -45, che sono comunemente usati per collegare i cavi a dispositivi di rete come i computer,interruttori, router, ecc. I passaggi per creare una spina RJ45 per cavi di rete CAT7 sono i seguenti:
UN. Striscia il cavo: usa unStripper per caviPer rimuovere la guaina esterna del cavo, esponendo le 8 coppie di fili intrecciate. Fai attenzione a non danneggiare le coppie attorcigliate.
B. Disporre le coppie intrecciate: disporre le 8 coppie intrecciate nella sequenza di colori corretta e tagliarle per assicurarsi che siano di uguale lunghezza.
C. Inserisci nella spina RJ45: inserire le coppie disposte 8 intrecciate nella spina RJ45, assicurandosi che ogni coppia raggiunga la parte inferiore della spina RJ45 e segue il pinout del connettore.
D. Crimping: posizionare il plug RJ45 in astrumento di crimpaturae premere saldamente per garantire una connessione stretta tra le coppie intrecciate e i pin del connettore.
e. Ispezione: verificare se la spina RJ45 piegata è sicura e le coppie intrecciate sono intatte e nell'ordine corretto.
F. Ripeti: ripeti i passaggi precedenti per effettuare l'altra estremità del cavo, completando il gruppo cavo di rete CAT7.
4. Quali sono gli scenari dell'applicazione per i cavi di rete CAT7?
A causa della loro alta velocità di trasmissione e larghezza di banda, i cavi di rete CAT7 sono utilizzati principalmente in scenari che richiedono trasmissione di dati ad alta velocità, in particolare per le applicazioni che coinvolgono 10 tecnologie Ethernet gigabit, fornendo trasmissione di dati ad alta velocità e stabile. I cavi di rete CAT7 sono adatti per ambienti che richiedono una larghezza di banda di rete più grandi e prestazioni più elevate, come ad esempiodata center, reti aziendali, calcolo ad alte prestazioni, ecc. Tuttavia, a causa di fattori come gli standard e i costi, l'uso dei cavi di rete CAT7 è ancora relativamente limitato e in genere sono utilizzati in situazioni specifiche in cui è richiesta la trasmissione ad alta velocità.
