Cos'è il calibro AWG?

Cos'è il calibro AWG? Nell'articolo di oggi, discuteremo dei parametri di calibro Diametro e AWG dei nuclei di cavi di rete.

1. L'indicatore AWG nelle specifiche del cavo di rete.

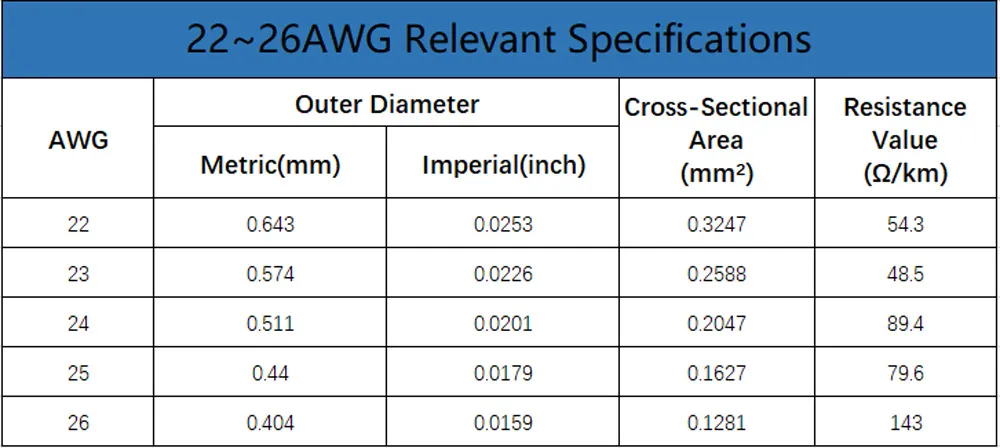

Quando si acquistaCavi di rete, spesso vedi l'indicatore AWG, come 26awg e 24awg, e talvolta 24awg è etichettato sui cavi. Sai cosa significa AWG? AWG non è usato solo per indicare l'indicatore dei cavi di rete, ma appare anche in cavi video, cavi HDMI, ecc. Sai che esiste una tabella di confronto del calibro? AWG si riferisce al grado di conduttore e al diametro del cavo di rete. AWG sta per un indicatore di filo americano e sì, è uno standard stabilito dagli Stati Uniti. È uno standard per distinguere i diametri del conduttore, noto anche come indicatore di filo marrone e Sharpe. Il numero prima di AWG, come 24awg o 26awg, indica il numero di fori che il filo deve passare prima di formare il suo diametro finale. Più grande è il numero, maggiore è il grado del foro che il filo passa attraverso e più piccolo è il diametro del filo. Ricorda, è inversamente proporzionale: il numero più grande, più sottile è il filo! I fili più spessi hanno una migliore resistenza fisica e una resistenza inferiore.

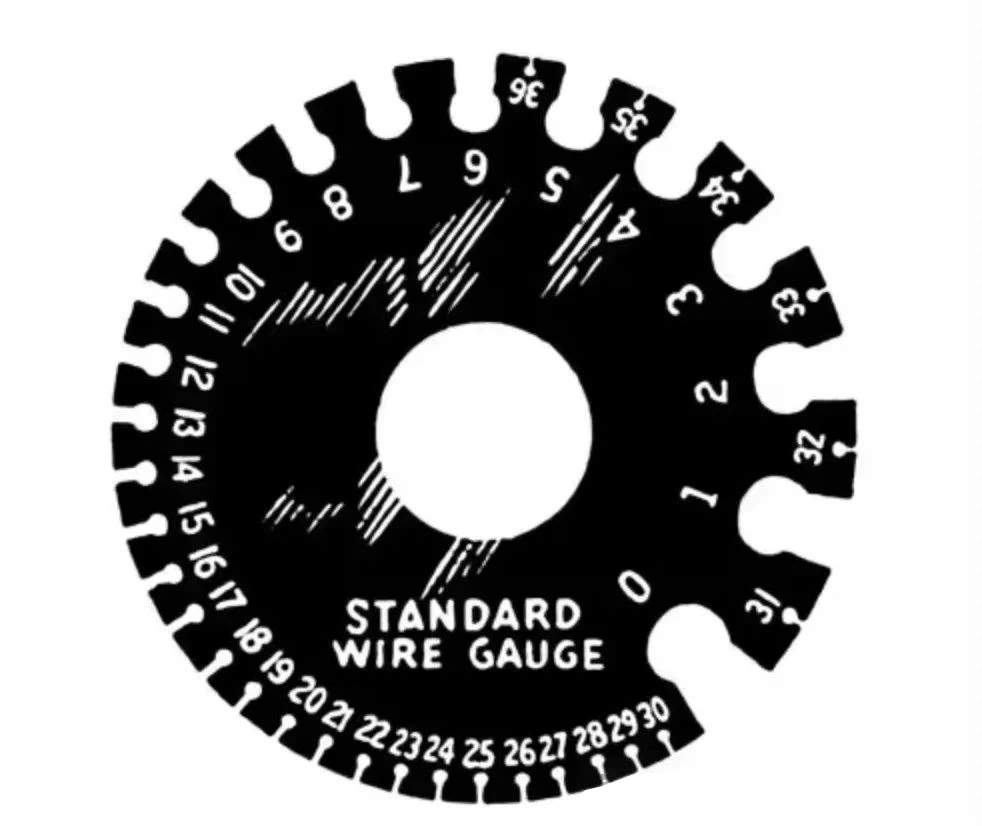

Come abbiamo appreso nella fisica delle scuole medie, più spesso è il cavo, maggiore è la corrente che può trasportare e più basso è la resistenza. Tuttavia, i fili più spessi richiedono più rame per rendere il cavo, il che rende il cavo più pesante, più difficile da installare e più costoso. La sfida nella progettazione del cavo è quella di utilizzare il più piccolo diametro possibile del filo (per ridurre la complessità dei costi e dell'installazione) garantendo al contempo la massima capacità del filo alla tensione e alla frequenza necessarie.

2. Scenari di utilizzo per diversi calibri.

Le dimensioni dello standard AWG e del diametro del nucleo sono state stabilite oltre cento anni fa dagli Stati Uniti e, con progressi tecnologici, la conduttività dei fili è continuamente migliorata. Per i fili, ciò che è più importante è la loro performance, in particolare l'impedenza misurata in Ohm. Pertanto, la dimensione effettiva del filo può essere leggermente più grande o più piccola della specifica (di solito leggermente più piccola).

Tuttavia, il diametro del nucleo deve avere limiti; Se è troppo sottile, anche se è unCavo di rete gigabit, la distanza di trasmissione sarà limitata. Più piccolo è il nucleo, minore è l'area della sezione trasversale, che inevitabilmente porta a una maggiore resistenza. Naturalmente, la corrente non può viaggiare lontano. Potrebbe essere che 24AWG sia adatto per CAT6 e 28AWG viene utilizzato per l'ordinarioCavi Cat5e? Non ci sono specifiche per questo perché quando parliamo di CAT5 o CAT6, ci riferiamo principalmente alla loro frequenza di trasmissione e larghezza di banda, che sono certamente correlate al diametro del filo ma anche alla distanza. Non vuol dire che i cavi più sottili non possono trasmettere frequenze alte.

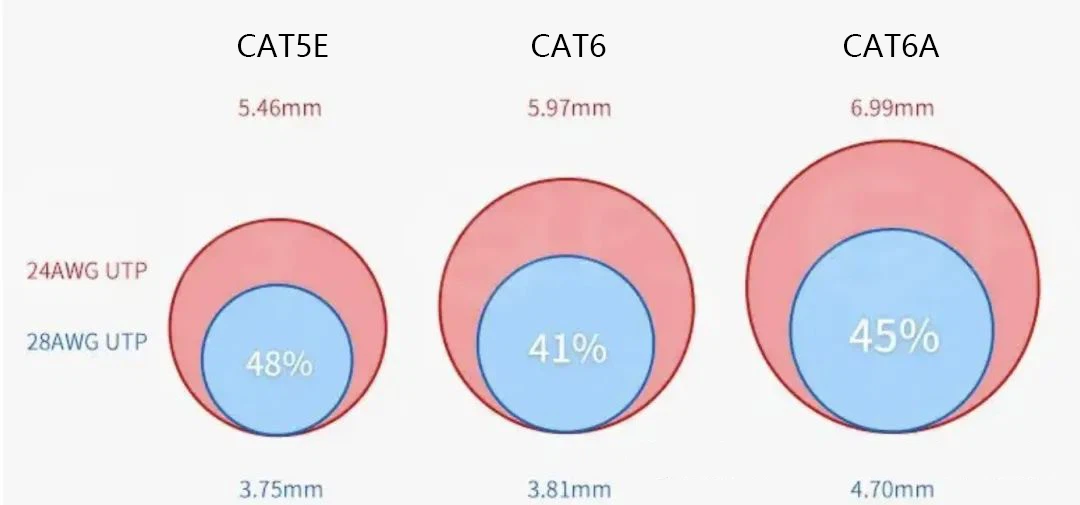

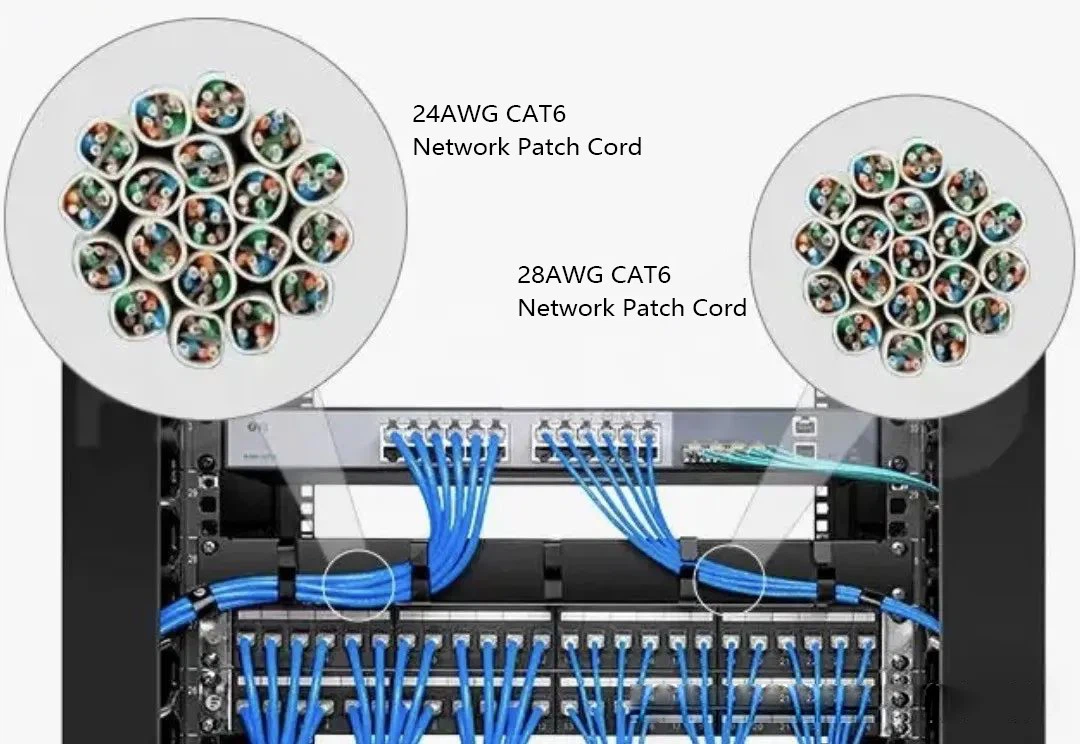

I cavi da 24awg, a causa del loro diametro maggiore, hanno un raggio di flessione limitato e richiedono più spazio per il routing dei cavi, mentre i cavi da 28awg, con il loro raggio di diametro e flessione più piccoli, sono più facili da installare e richiedono molto meno spazio per il routing dei cavi rispetto ai cavi da 24awg. La seguente immagine mostra un confronto dello spazio occupato da un fascio di 24awgCavi Cat6e un fascio di cavi da 28awg Cat6. Con lo stesso numero di cavi, il cablaggio CAT6 da 28AWG può effettivamente risparmiare dal 25% al ​​30% dello spazio di routing dei cavi, migliorando notevolmente l'utilizzo degli armadietti ed è adatto a cavi ad alta densità. Per la trasmissione a lunga distanza, optare sempre per cavi con nuclei più spessi. Per le connessioni tra armadi, i cavi più sottili sono preferibili per un cablaggio più semplice ed esteticamente gradevole.

3. Tolleranza del diametro del conduttore.

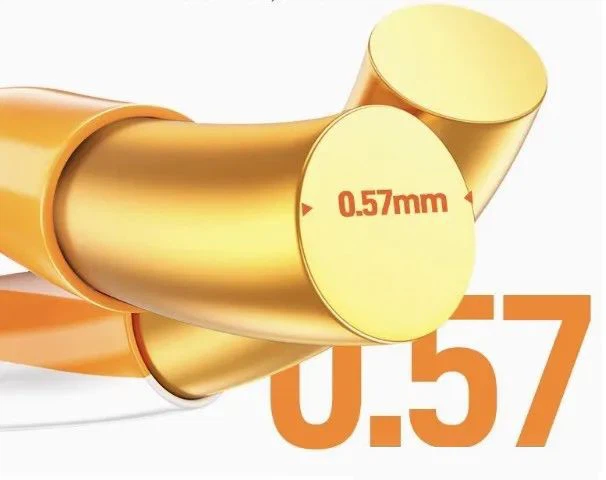

La tolleranza al nucleo dei cavi di rete si riferisce alla deviazione nella dimensione trasversale del nucleo a causa di vari fattori (come materiali, processi, ecc.) Durante la produzione di cavi di rete, che non possono essere mantenuti completamente coerenti e hanno una certa gamma di deviazioni. Questa deviazione rappresenta la tolleranza più e meno. La tolleranza è generalmente espressa in percentuale, ad esempio, l'intervallo di tolleranza positiva per il diametro di base di un cavo di rete 1 0 0 m è da 0,011 mm a 0,015 mm e l'intervallo di tolleranza negativa è -0. 003mm a -0. Questo standard per la tolleranza al core è fondamentale per garantire le prestazioni e la stabilità dei cavi di rete. Secondo gli standard pertinenti, il diametro dei nuclei per cavi di rete è consentito un determinato intervallo di tolleranza per garantire la compatibilità e l'affidabilità durante la produzione e l'installazione.

Le tolleranze di diametro maggiore possono comportare un calo della qualità delle connessioni del terminale del cavo di rete, influenzando così la qualità del segnale del cavo di rete. Un diametro eccessivamente grande può far concentrare la pressione terminale su alcuni piccoli punti, che possono facilmente portare a deformazioni, taglio e altri problemi di base. Al contrario, un diametro eccessivamente piccolo può causare una concentrazione eccessiva di stress di connessione, portando a interferenze del segnale, disconnessione e altri problemi. La tolleranza del core del cavo di rete è la gamma di deviazione della dimensione del diametro dalle dimensioni standard. Più piccolo è il diametro del nucleo, maggiore è il requisito per la tolleranza nel processo di produzione. Attualmente, gli standard dei cavi di rete ampiamente utilizzati includono TIA/EIA {{0}} B, ISO/IEC118 0 1 e GB/T5 0 311, tra gli altri, che hanno requisiti leggermente diversi per le tolleranze dei cavi di rete ma sono fondamentalmente uguali. In genere, l'intervallo di tolleranza per i core di cavo di rete è 0. 0 0 5 a 0,02 pollici (da 0,13 a 0,51 millimetri). Tra questi, 0,01 pollici (0,25 millimetri) sono uno standard più comune.
