Cos'è un pannello di patch di rete?

1. Cos'è un pannello di patch di rete?

Cos'è un pannello di patch di rete? Molte persone sono entrate in contatto con i pannelli delle patch di rete, ma anche i produttori che li producono potrebbero non sapere come definirli. Allora, cos'è esattamente un pannello di patch di rete?

Secondo ISO/IEC 11801: 2002, un pannello patch di rete è un dispositivo di cablaggio adatto per i collegamenti dei cavi patch. Facilita il movimento e i cambiamenti del sistema di cablaggio, rendendolo più conveniente.

Secondo Ansi/tia 568- b, aPannello patch di reteè un sistema incrociato costituito da coppie di connettori gestite comodamente.

ISO/IEC 11801: 2002

La copertura di ANSI/TIA 568b

Sulla base di quanto sopra, possiamo concludere che un pannello di patch di rete è un dispositivo di cablaggio centralizzato e gestito comodamente costituito da connettori accoppiati. Usacavi patchPer connessioni incrociate e viene utilizzato per la connessione di sottosistemi verticali, sottosistemi orizzontali o punti di terminazione delle informazioni dell'utente. Consente inoltre la gestione centralizzata, la distribuzione e la regolazione dei sistemi di cablaggio.

2. Storia di pannelli di patch di rete.

Secondo le informazioni di Wikipedia: il cablaggio strutturato si è evoluto dai sistemi vocali. Dall'invenzione del telefono da Bell nel 1875, è emersa la comunicazione istantanea senza gradualmente. Sebbene il telegrafo inventato da John Cooke nel 1836 conserisse anche la comunicazione istantanea, richiedeva la traduzione del testo in codice Morse prima di inviare, il che era più ingombrante. Pertanto, dopo l'invenzione del telefono, sono stati stabiliti scambi telefonici in tutto il mondo. Dopo la seconda guerra mondiale, i telefoni iniziarono a entrare in famiglie ordinarie dagli scambi telefonici. Insieme all'aumento di edifici intelligenti negli Stati Uniti e al crescente numero di installazioni telefoniche in ogni famiglia, nonché a vari altri sistemi di cablaggio, il numero di sistemi negli edifici è aumentato. I sistemi di cablaggio indipendenti tradizionali non potrebbero più soddisfare le esigenze di sicurezza, comfort, comodità, ecc. Pertanto, alla fine degli anni '80, AT&T ha introdotto il sistema di cablaggio strutturato (SCS) e ha lanciato il Pannello patch 110. Negli anni '90, aziende come Schneider Electric hanno migliorato il pannello di patch 110 originale sostituendo i blocchi punzonati con blocchi di punzonatura IDC e aggiungendo prese RJ45 sul front-end, portando allo sviluppo di pannelli di patch di rete. Attraverso i loro sforzi incessanti, i pannelli di patch di rete sono stati infine riconosciuti dalla Telecommunications Industry Association (TIA) e dalla International Electrotechnical Commission (IEC). Sono stati inclusi nello standard ANSI/TIA 568B Building Telecommunications Standard pubblicato nel 2001 e ISO/IEC 11801: 2002 Cablaggio generico per i locali dei clienti pubblicati nel 2003.

Bell ha inventato il telefono

110 pannelli patch

Porta del modulo RJ45

Successivamente, i pannelli patch hanno iniziato a prosperare. Attualmente sono stati sviluppati vari tipi di prodotti patch panel, tra cui pannelli patch integrati, pannelli patch modulari, pannelli di patch angolati, pannelli di patch elettronici e così via. Questi pannelli di patch possono essere classificati in base alle loro prestazioni di trasmissione, come pannelli patch di categoria 5E, pannelli patch di categoria 6, pannelli di patch di categoria 6A, ecc. Possono anche essere classificati come pannelli patch schermati o pannelli patch non schermati in base alla presenza di schermatura. Spiegheremo i vantaggi e gli svantaggi di vari pannelli di patch in seguito.

3. La struttura di base e i materiali dei pannelli patch:

Attualmente, i pannelli di patch disponibili sul mercato sono generalmente {0}} pannelli di patch con una lunghezza di 19 pollici (482,6 mm ± 0. 5mm) e un'altezza di 1U (44.4 ± 0,1). Sono in genere di colore nero.

L'alloggiamento anteriore del pannello patch è generalmente realizzato in plastica ABS. Secondo le informazioni di Wikipedia, la plastica ABS ha un'eccellente resistenza all'impatto, che può resistere agli impatti che il patch pannello può incontrare durante l'installazione e la sua durata di 15- anni. La plastica ABS presenta un'eccellente resistenza ad alta e bassa temperatura, che va da -40 grado a 93 gradi, che soddisfa i requisiti della maggior parte delle regioni in cui vengono utilizzati i pannelli patch (-20 gradi a 70 gradi). Inoltre, la resina ABS è insolubile nei solventi comuni nella vita quotidiana, garantendo che il patch panel non sia facilmente corrido durante l'uso. Ha una buona lucentezza di superficie, che rende facile colorare e sottoporti a elaborazione secondaria come la spruzzatura elettrostatica, consentendo la produzione di alloggiamenti di pannelli patch in vari colori per soddisfare le diverse esigenze. Inoltre, la resina ABS ha eccellenti prestazioni di isolamento, che non sono significativamente influenzate dalla temperatura, dall'umidità o dalla frequenza, garantendo che i collegamenti non corrono a circuito e che i segnali vengano effettivamente trasmessi. In sintesi, la resina ABS è una resina sintetica ampiamente utilizzata nei pannelli patch.

La struttura anteriore del pannello patch è costituita principalmente da prese RJ45 e un'area di identificazione. L'area di identificazione è composta da strisce di identificazione della carta e partizioni di plastica PE. Le prese RJ45 vengono utilizzate per la connessione dei cavi di patch di rete e le prese sono dotate di otto "pin". Gli otto pin sono generalmente disposti in modo interleave, il che aiuta a separare il più possibile i segnali elettrici e a ridurre le interferenze che possono verificarsi durante l'uso del pannello patch.

Il materiale principale dei "pin" è il bronzo di fosforo. Il bronzo del fosforo è una lega di rame che aggiunge fosforo al bronzo puro di rame per ottenere resistenza all'usura. Il bronzo del fosforo ha una forte resistenza all'usura, che può soddisfare i requisiti dei test plug-and-play per prese di informazione di oltre 750 volte. Ha anche una resistenza all'impatto e non produce scintille durante l'impatto, che possono soddisfare i requisiti per il collegamento e lo scollegamento dei cavi di patch POE. Inoltre, il bronzo del fosforo ha una temperatura operativa massima di 250 gradi, soddisfacendo i requisiti di utilizzo del pannello patch che vanno da -20 gradi a 70 gradi. Pertanto, il bronzo del fosforo è ampiamente utilizzato nelle prese dei pannelli patch per telefoni cellulari, computer e dispositivi interattivi.

Tuttavia, il bronzo del fosforo è una lega di rame soggetta all'ossidazione nell'aria. Pertanto, i produttori di pannelli patch impiegano un processo di nichelatura del bronzo del fosforo per prevenire un'ulteriore ossidazione. Il nichel, in contatto con l'umidità e l'aria, forma un film di ossido denso che impedisce al materiale sottostante di ulteriore ossidazione. L'ossidazione e la ruggine delle leghe di rame aumentano la resistenza al ciclo CC e la resistenza sbilanciata, portando ad un aumento della perdita di inserimento e della perdita di ritorno. Nickel placando la superficie del bronzo di fosforo, è possibile risolvere problemi come la perdita dei pacchetti di dati e i guasti del collegamento di trasmissione causati dalla ruggine.

I cavi di patch finiti nei pannelli patch, in particolare nei pannelli di patch che richiedono frequenti regolazione dei punti informativi o della riconfigurazione, spesso causano una certa usura sui "pin" a causa di frequenti taggazioni e scollegamento dei cavi patch. Per soddisfare i requisiti di progettazione 15-, è necessario ricoprire i "pin" con materiali resistenti all'usura per fornire durata. Per ottenere la resistenza all'usura desiderata, i produttori di pannelli patch utilizzano generalmente la placcatura dorata sui "pin". I jack di informazioni che sono placcati in oro possono resistere a test plug-and-unplug di 750 volte o più, come richiesto dall'industria.

La struttura del pannello patch è realizzata in acciaio a freddo, che ha un'eccellente resistenza meccanica e può resistere a varie estrusioni e impatti. Non è facilmente deformato e la piastra in acciaio laminato a freddo è resistente alla ruggine, soddisfacendo i requisiti di utilizzo minimi 15- anni per i pannelli di patch di rete.

L'estremità posteriore del pannello patch è costituita da blocchi di terminazione IDC e un coperchio posteriore. Il coperchio posteriore è realizzato in plastica ABS. La copertina è etichettata con schemi di cablaggio TIA 568A/B e codici a colori per i nuclei.

L'alloggiamento del blocco di terminazione IDC è realizzato in plastica per PC, noto anche come plastica in policarbonato. È una plastica con eccellente elasticità e resistenza all'impatto, in grado di recuperare rapidamente la sua forma originale dopo essere stato compresso o deformato. Pertanto, i blocchi di terminazione IDC realizzati in plastica per PC non solo resistono all'impatto degli strumenti di terminazione senza danni, ma recuperano rapidamente la loro posizione e bloccano i cavi, impedendo loro di liberarsi.

Il nucleo del blocco di terminazione è pin IDC in bronzo fosforo nichelato. La parte superiore viene utilizzata per bloccare e rompere l'isolamento dei nuclei di filo e entrare in contatto con i conduttori all'interno dei nuclei di filo, trasmettendo i segnali al circuito. La parte inferiore è saldata al circuito.

L'interno del pannello patch è costituito da circuiti. Nei pannelli di patch integrati, sei jack di informazioni condividono un circuito, mentre nei pannelli di patch modulari, ogni jack di informazioni ha il proprio circuito. I circuiti di diversi marchi di pannelli di patch sono generalmente diversi perché produttori di cablazioni complete di marchi diversi hanno variazioni nei tiri di torsione via cavo. La progettazione del circuito del pannello patch si basa sullo schema strutturale del cavo. Pertanto, i circuiti dei pannelli patch di diversi produttori sono generalmente diversi.

4. Requisiti di qualità per i pannelli patch.

I pannelli di patch generalmente subiscono test plug-and-uplug su jack di informazioni, con l'industria che richiede in genere jack di informazioni per superare almeno 750 test plug-and-uplug. Per quanto riguarda le prestazioni della trasmissione, i pannelli di patch sono generalmente utilizzati in combinazione con i cavi e non possono essere utilizzati in modo indipendente. Pertanto, non ci sono test individuali specifici per i pannelli patch. In generale, le loro prestazioni di trasmissione vengono testate tramite test permanenti di collegamento o test del canale utilizzando apparecchiature come i tester per fluke.

Inoltre, a causa della crescente consapevolezza della protezione ambientale negli ultimi anni, i materiali plastici utilizzati nei pannelli patch devono soddisfare i requisiti di test ambientale di ROHS o Reach e altri standard dell'UE.

5. Pannelli di patch di rete comuni, loro vantaggi e svantaggi

5.1 Attualmente, i tipi più comuni di pannelli di patch di rete sul mercato sono pannelli patch integrati, pannelli di patch modulari, pannelli di patch angolati e pannelli di patch elettronici. Tra questi, i pannelli di patch integrati sono i più diffusi.

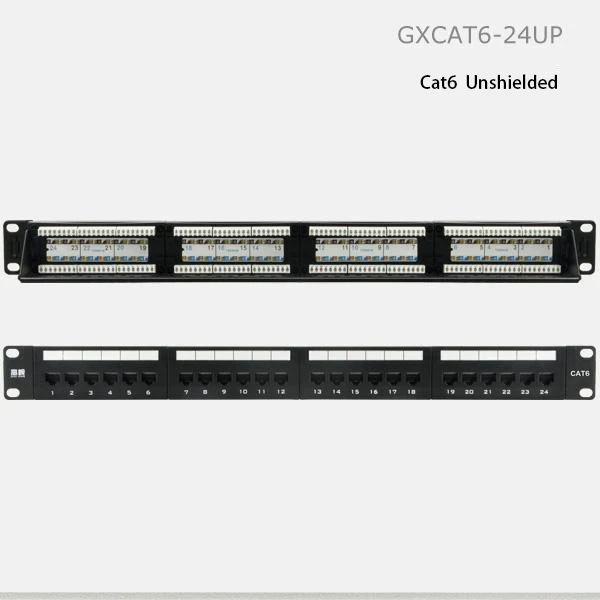

I pannelli di patch integrati, visti dall'aspetto, hanno 24 jack RJ45 incapsulati nel quadro del pannello patch, formando un'unità unificata. La struttura interna è generalmente costituita da sei jack RJ45 che condividono un circuito. I vantaggi di questo tipo di patch panel si trovano nel suo processo di produzione maturo e nel basso costo di produzione, rendendolo relativamente economico rispetto ad altri tipi di pannelli patch. Inoltre, il processo di costruzione è semplice, poiché gli installatori devono solo montare i cavi sul pannello patch. Di conseguenza, è favorito da installatori di cablaggio strutturati. Tuttavia, a causa dell'incapsulamento integrato e della struttura in cui più punti informativi condividono un circuito, diventa difficile sostituire una porta danneggiata. Pertanto, una volta danneggiata una porta, è generalmente necessario abbandonare quel porto. Inoltre, gli installatori possono acquistare solo pannelli di patch di rete di rete 24- preinstallati preinstallati, senza la possibilità di modificare le porte in base alle loro esigenze effettive o mescolare diversi tipi di porte. È relativamente inflessibile. In termini di prestazioni di trasmissione, la condivisione di un circuito tra le sei jack di informazioni aumenta l'interferenza reciproca tra i diversi punti informativi, riducendo l'attenuazione della somma di potenza di crosstalk quasi-end esterna (PS anext) e indebolendo la capacità di resistere alle interferenze esterne.

Considerando l'incapacità di sostituire le porte danneggiate e l'inflessibilità della sostituzione delle porte nei pannelli di patch di rete integrati, i produttori completi di cablazioni hanno condotto una vasta ricerca e miglioramento, con conseguente introduzione di pannelli patch modulari. Come suggerisce il nome, i pannelli di patch modulari incapsulano ogni jack di informazioni RJ45 in modo indipendente e li assemblano nel framework del pannello patch. Il vantaggio di questa struttura è che ogni jack di informazioni ha il proprio circuito dedicato ed è incapsulato in uno spazio indipendente utilizzando il materiale per PC. Dal punto di vista delle prestazioni della trasmissione, il patch modulare patch garantisce il funzionamento indipendente di ciascun jack di informazioni, minimizzando l'interferenza tra i sistemi di informazione collegati al pannello patch modulare. Ciò migliora la capacità del sistema di resistere alle interferenze esterne. Inoltre, a causa dell'uso di una struttura indipendente, gli utenti possono personalizzare le porte RJ45 in base ai loro requisiti di progettazione specifici, incluso la riduzione del numero di porte o l'incorporazione di altri tipi di interfacce RJ45 o persino RJ11. Pertanto, i pannelli di patch modulari offrono una maggiore flessibilità e compatibilità rispetto ai pannelli di patch integrati, riducendo al contempo i rifiuti non necessari e risparmiando spazio di installazione.

Inoltre, a causa dell'uso di un design indipendente modulare, ogni modulo di informazioni RJ45 sul pannello patch può essere rimosso e reinstallato durante la costruzione. Quando si installano pannelli patch in armadi montati a parete o incorporati, l'ambiente di installazione è elevato e gli installatori devono utilizzare una "scala a gradini" per eseguire cablaggio, che può essere impegnativo a causa dello spazio di lavoro limitato. Sebbene sia possibile utilizzare i pannelli di patch integrati per la costruzione installandoli sottosopra, lo spazio operativo è piccolo e può facilmente portare a guasti di cablaggio, rendendo meno conveniente da utilizzare per la costruzione. Con i pannelli patch modulari, gli installatori possono rimuovere i moduli informativi, completare la costruzione a terra e quindi reinstallarli nel pannello patch. Pertanto, i pannelli di patch modulari possono soddisfare ambienti di costruzione più limitati.

Tuttavia, lo svantaggio dei pannelli patch modulari è che, a causa dell'uso di una struttura indipendente, richiedono più materiali di produzione e un processo di produzione più intricato, con conseguente prezzo più elevato rispetto ai pannelli patch integrati. Inoltre, a causa delle dimensioni più piccole dell'area di etichettatura risultante dal design indipendente di pannelli di patch modulari, è più difficile per il personale che si basa sull'etichettatura affinché i cavi lavorino con pannelli patch modulari rispetto ai pannelli patch integrati. Inoltre, poiché i pannelli di patch modulari sono ridotti, esiste una piccola possibilità che alcuni operai edili possano sostituire moduli di informazione inferiori o contraffatti sul telaio del pannello patch, ingannando i consumatori.

Nelle prime fasi, i pannelli di patch di rete sia integrati che modulari erano pannelli di patch di tipo lineare. I pannelli di patch di rete devono essere utilizzati in combinazione con rack di gestione dei cavi orizzontali per gestire meglio i cavi di patch e migliorare l'estetica degli ambienti di cablaggio. Tuttavia, la soluzione di progettazione dei pannelli di patch di rete combinati con rack di gestione dei cavi richiede 2U di spazio dell'armadio, poiché gli armadietti hanno in genere 42U.

Cabinet 42U

Quando c'è uno spazio di mobile sufficiente, è possibile utilizzare la struttura dei pannelli di patch di rete combinati con rack di gestione dei cavi. Tuttavia, quando lo spazio del gabinetto è limitato, questa struttura occuperà troppe risorse del gabinetto. Le carenze di questa struttura diventano sempre più importanti nell'era odierna del rapido sviluppo di Internet e delle risorse di gabinetto sempre più scarse.

Per affrontare il problema dell'eccessivo utilizzo delle risorse del gabinetto causato da pannelli di patch di tipo lineare combinati con rack di gestione dei cavi, i produttori di cablazioni completi hanno introdotto un nuovo tipo di pannello di patch di rete chiamato Pannello patch angolato. Questo pannello patch divide le porte informative originariamente disposte in linea retta in due parti rompendole nel mezzo. Una vite di rotazione è installata al centro della connessione, consentendo agli utenti di ruotare il pannello patch sull'asse z da 0 a 120 gradi in base alle loro esigenze. L'uso di questo pannello patch non solo isola un po 'di crosstalk tra i cavi, ma separa automaticamente i cavi in ​​due parti, consentendo la gestione dei cavi a gradini. Gli utenti devono solo collegare in base alla lunghezza delle loro porte di informazione e collegare direttamente i cavi di patch alla porta RJ45 successiva senza la necessità di un rack di gestione dei cavi. Questo può salvare 1U di spazio del gabinetto.

Pannelli patch angolati

Lo svantaggio dei pannelli di patch angolati è che la loro struttura è più complessa rispetto ai pannelli di patch modulari e ai pannelli di patch integrati. Di conseguenza, il loro processo di produzione è più intricato, che richiede più materiali di produzione, il che porta a un prezzo più elevato.

Inoltre, i pannelli di patch angolati hanno determinati requisiti per il mobile di installazione. Generalmente, è necessario un mobile con una profondità di 800 mm per ospitare pannelli di patch angolati e l'uso di questi pannelli di patch in un armadio normale può comportare che la porta dell'armadio non sia in grado di chiudere correttamente.

I pannelli di patch tradizionali in genere dispongono di strisce di etichettatura installate nella porta per facilitare gli amministratori di rete nella gestione di diversi punti informativi. Tuttavia, queste strisce di etichettatura sono inclini a perdere e i codici di identificazione diventano sempre più offuscati nel tempo, perdendo infine la loro funzione di identificazione. Ciò rappresenta una sfida per la successiva manutenzione e gestione della rete. Pertanto, negli ultimi anni, un nuovo tipo di pannello di patch di rete chiamato Electronic Network Patch Panel è diventato popolare. Questo pannello patch sostituisce le tradizionali strisce di etichettatura della carta con schermi LCD elettronici. Durante la costruzione, gli installatori possono inserire i numeri di porta nella schermata utilizzando un computer. Una volta acceso il pannello patch, visualizzerà i numeri di porta corrispondenti, rendendo comodo per il personale successivo gestire la rete. Inoltre, alcuni pannelli di patch elettronici possono anche eseguire statistiche di consumo di alimentazione in tempo reale (POE) e trasmettere i dati delle porte corrispondenti ai dispositivi del personale di gestione della rete attraverso LAN wireless, facilitando una gestione efficiente della rete.

Un mobile con una profondità di 800 mm

Lo svantaggio dei pannelli di patch elettronici è che l'introduzione di schermi LCD elettronici aumenta la complessità dei processi di produzione e dei costi di produzione per i pannelli di patch di rete. Inoltre, l'alimentazione dei pannelli di patch elettronici porta al consumo di energia e può introdurre interferenze esterne ai cavi. Inoltre, se ci sono errori nella raccolta e nella visualizzazione dei dati sui pannelli di patch elettronici, può fuorviare gli amministratori di rete.

5.2 Oltre ai pannelli patch di rete sopra menzionati, possono anche essere classificati in base alle prestazioni di trasmissione, come pannelli patch di categoria 5E, pannelli patch di categoria 6 e pannelli patch della categoria 6A. Presentiamo loro uno per uno.

I pannelli patch di rete di categoria 5E vengono utilizzati per i sistemi di cablaggio di categoria 5E. Hanno una larghezza di banda di trasmissione di 155 MHz e possono supportare fino a 1000 Mbps Ethernet Networks. Hanno usato per dominare il mercato per i cablaggi strutturati, ma sono gradualmente diminuiti nella quota di mercato a causa dello sviluppo di Internet e della crescente domanda di reti ad alta larghezza di banda.

I pannelli patch di rete di categoria 6 sono adatti per i sistemi di cablaggio di categoria 6. Hanno una larghezza di banda di trasmissione di 250 MHz e possono stabilmente trasmettere reti Ethernet da 1 Gbps. Sono conformi ai requisiti generali per i cablaggi degli utenti nella tecnologia dell'informazione - cablaggio generico per le locali dei clienti (ISO/IEC 11801: 2018), che specifica l'uso di sistemi di cablaggio di categoria 6 o superiore per il cablaggio orizzontale negli edifici.

I pannelli patch di rete di categoria 6A vengono utilizzati per i sistemi di cablaggio di categoria 6A. Hanno una larghezza di banda di trasmissione di 500 MHz e possono stabilmente trasmettere reti Ethernet da 10 Gbps. Sono adatti per future applicazioni di cablaggio di costruzioni intelligenti.

5.3 Inoltre, i pannelli di patch possono essere classificati come schermati o non schermati in base alla presenza di uno strato di protezione in metallo.

I pannelli di patch schermati, con gusci di rame zincati come involucro esterno dei moduli informativi, si proteggono efficacemente contro l'interferenza elettromagnetica. Sono adatti a organizzazioni governative e militari con requisiti di riservatezza, nonché ospedali e fabbriche con forti fonti di interferenza elettromagnetica. Tuttavia, i pannelli di patch schermati sono generalmente più costosi e hanno requisiti di costruzione più elevati rispetto ai pannelli di patch non schermati. Pertanto, non sono raccomandati per scenari generali.

I pannelli di patch non schermati non hanno uno strato di schermatura in metallo e l'involucro esterno dei moduli di informazione è realizzato in plastica ABS e plastica per PC. Hanno effetti di schermatura elettromagnetica più poveri e sono adatti per ambienti di cablaggio generali. Sono più economici e i pannelli patch più comunemente usati nelle applicazioni quotidiane.

5.4 Inoltre, ci sono altri tipi di pannelli di patch disponibili sul mercato. A causa di parole limitate, lasciami introdurre brevemente due tipi: pannelli di patch di feed-through e pannelli di patch in fibra ottica.

Nutri attraverso i pannelli di patch

Pannelli patch in fibra ottica

I pannelli di patch di rete feed-through sono rack con doppi prese RJ45. Se utilizzati, i cavi vengono terminati direttamente con connettori RJ45 e collegati per l'uso. I cavi installati su un'estremità del pannello della patch di rete sono cavi coppie a filamento singolo. Durante la costruzione effettiva, i connettori RJ45 sono collegati direttamente ai cavi coppie a filo singolo per l'uso. La tensione sui cavi a coppia a filo singolo è significativa, il che può facilmente causare cattive contatti o addirittura danni ai connettori e alle prese di informazione sul pannello patch, risultando in un collegamento cavo difettoso.

I pannelli di patch di rete in fibra ottica hanno generalmente fibre di plastica installate sul pannello patch e vengono utilizzate in combinazione con cavi in ​​fibra ottica. Possono raggiungere lo scopo dell'identificazione rapida del cavo entro un secondo. Tuttavia, secondo i requisiti delle specifiche di progettazione di ingegneria del sistema di cablaggio completo (GB 50311), la durata di servizio prevista di un collegamento permanente è generalmente di 15 anni. Un sistema di cablaggio correttamente costruito che soddisfa gli standard e le specifiche del settore non dovrebbe riscontrare problemi di qualità durante l'uso normale. Pertanto, questo design è in qualche modo poco pratico.

Fino ad ora, abbiamo coperto l'introduzione di base ai tipi comuni di pannelli di patch di rete disponibili sul mercato.

6. Soluzioni del pannello patch di rete

Un tipico pannello di patch di rete ha 24 porte. Quando si stima i budget del progetto, è possibile utilizzare un singolo pannello di patch di rete per gestire i punti informativi su uno o persino più piani, in base ai requisiti effettivi.

Un pannello patch di rete di rete 24- viene generalmente utilizzato insieme a un gestore cavo orizzontale ad anello 12-, che è lungo 19 pollici e alto 1U. Normalmente, sono installati due cavi di patch in ciascun anello di gestione del cavo, disposti nella parte anteriore e posteriore. In genere non è consigliabile installare più di due cavi di patch per evitare il sovraffollamento e influenzare le prestazioni di trasmissione dei collegamenti.

Si consiglia di progettare la soluzione accoppiando i prodotti di cablaggio schermati con pannelli di patch di rete schermati e prodotti di cablaggio non schermati con pannelli patch di rete non schermati. Se uno schema di progettazione combina un pannello di patch di rete schermato con cavi e cavi di patch non schermati, il pannello patch di rete schermato non fornirà schermatura e la sua funzionalità di schermatura verrà sprecata. Allo stesso modo, l'utilizzo di un pannello di patch di rete non schermato per un collegamento schermato non solo spreca la capacità di schermatura del collegamento, ma può anche provocare una messa a terra di scudo inadeguata, che può portare al cavo influenzato dalle correnti indotte dallo scudo e persino ai fulmini indiretti.
