Cosa sono i ricetrasmettitori in fibra ottica?

Sempre più persone nel settore a bassa tensione hanno la stessa domanda: quali sono i ricetrasmettitori di fibre ottiche? Oggi lasciatemi provare a rispondere a questa domanda e fornire la panoramica più completa dal punto di vista degli insider.

1. La definizione e la funzione della fibra ricetrasmettitori ottici.



La definizione e la funzione dei ricetrasmettitori in fibra ottica consiste nell'esecuzione della conversione elettro-ottica e fotoelettrica. All'estremità di trasmissione, il segnale elettrico viene convertito in un segnale ottico, che viene quindi trasmesso attraverso unfibra ottica. All'estremità ricevente, il segnale ottico viene convertito in un segnale elettrico.

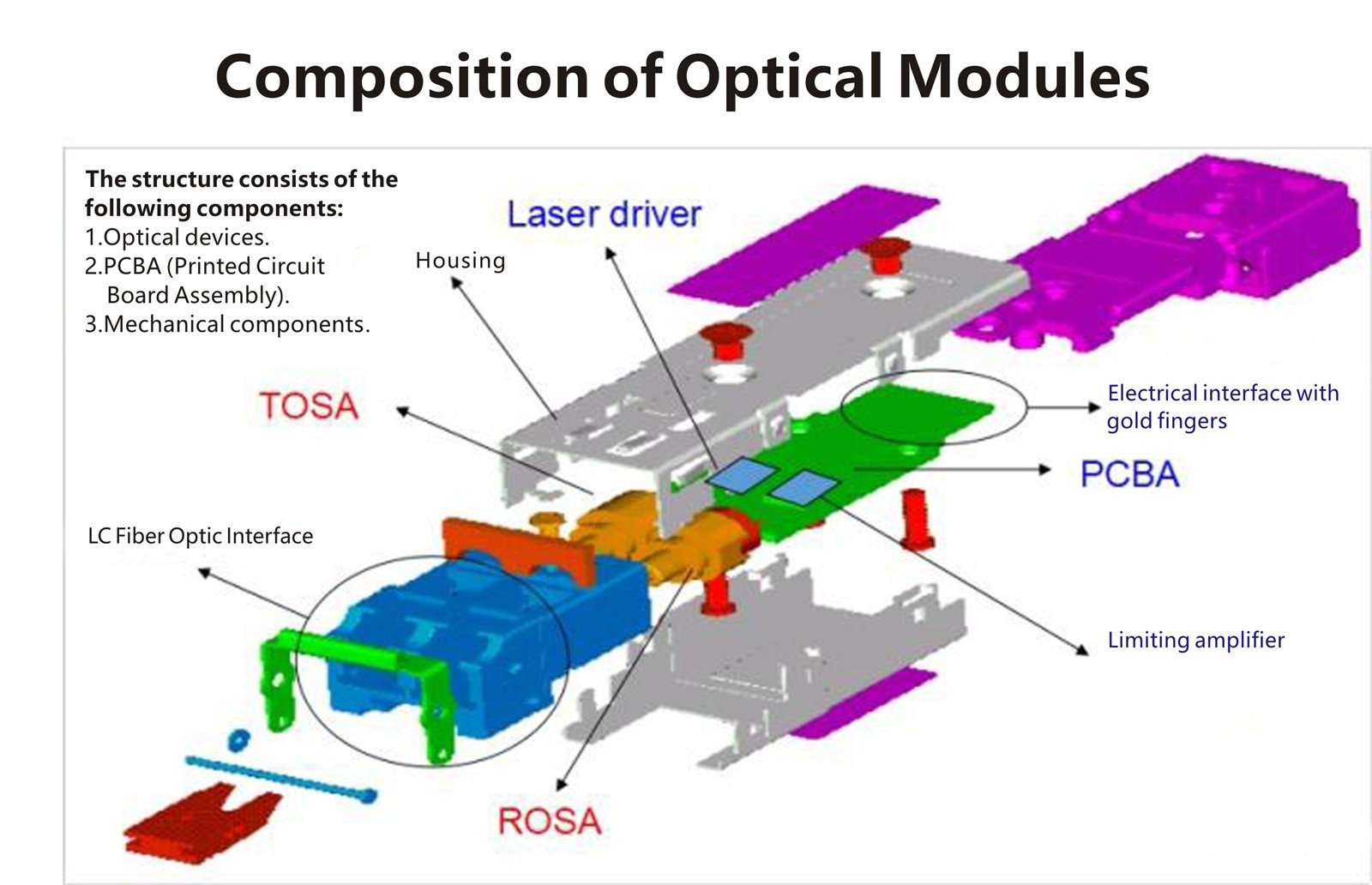

Composizione dei ricetrasmettitori in fibra ottica

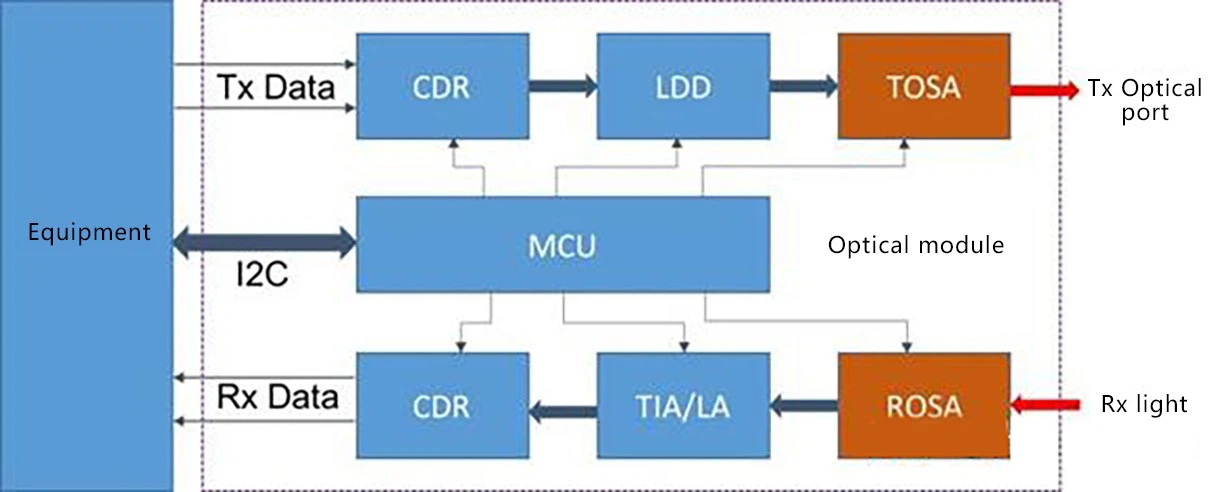

Ecco un diagramma a blocchi che mostra come funziona i ricetrasmettitori in fibra ottica.

Sul lato sinistro del diagramma c'è un dispositivo che utilizza ricetrasmettitori di fibre ottiche, come un interruttore. La scheda del dispositivo segnali in entrata in ricetrasmettitori in fibra ottica, che converte il segnale elettrico in un segnale ottico e lo invia. Il processo di ricezione è il contrario della trasmissione.



2. I componenti principali della fibra I ricetrasmettitori ottici includono:



CDR (orologio e recupero dei dati):

Il ruolo del chip di recupero dell'orologio e dei dati è quello di estrarre il segnale di clock dal segnale di ingresso e stabilire la relazione di fase tra il segnale di clock e i dati. Fondamentalmente, recupera il segnale di clock. Inoltre, il CDR può compensare le perdite del segnale nel cablaggio e nei connettori.



LDD (driver del diodo laser):

Converte il segnale di uscita dal CDR in un segnale di modulazione corrispondente per guidare il laser per emettere luce. Diversi tipi di laser richiedono diversi tipi di chip LDD. Nei ricetrasmettitori ottici in fibra multimodale a corto raggio (ad es. 100 g SR4), il CDR e LDD sono generalmente integrati nello stesso chip.



Tosa:

Esegue la conversione elettro-ottica e include componenti come lenti laser, MPD, TEC, isolatore, mux e accoppiamento. È disponibile in varie forme di imballaggio come To-Can, Gold-Box, COC (Chip on Chip) e pannocchia (chip a bordo). Per i ricetrasmettitori in fibra ottica utilizzati nei data center, non sono richiesti costi, TEC, MPD e isolatori. Il mux viene utilizzato solo nei ricetrasmettitori di fibre ottiche che richiedono il multiplexing della divisione di lunghezza d'onda. Inoltre, alcuni ricetrasmettitori in fibra ottica hanno anche il LDD confezionato all'interno della TOSA.

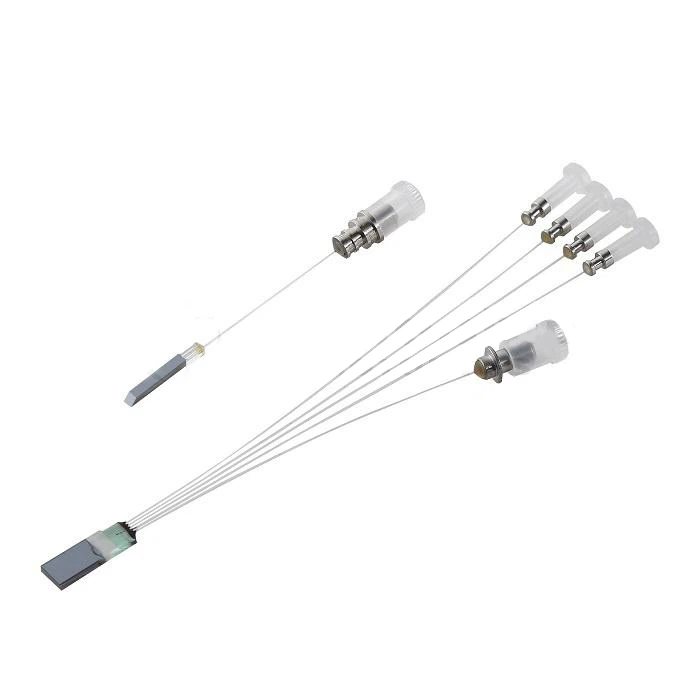

Ecco un'immagine dei componenti CWDM4 AWG Mux\/Demux. Il componente CWDM4 Mux\/Demux AWG è un prodotto a guida d'onda dell'array basato sulla tecnologia PLC Planar Lightwave Circuit, che serve a Multiplex e DeMultiplex nei ricetrasmettitori di fibre ottiche. È utilizzato principalmente nei ricetrasmettitori di fibre ottiche ad alta velocità, come 100 gQsfp28 FR4. Le lunghezze d'onda centrali sono 1271, 1291, 1311 e 1331 nm.

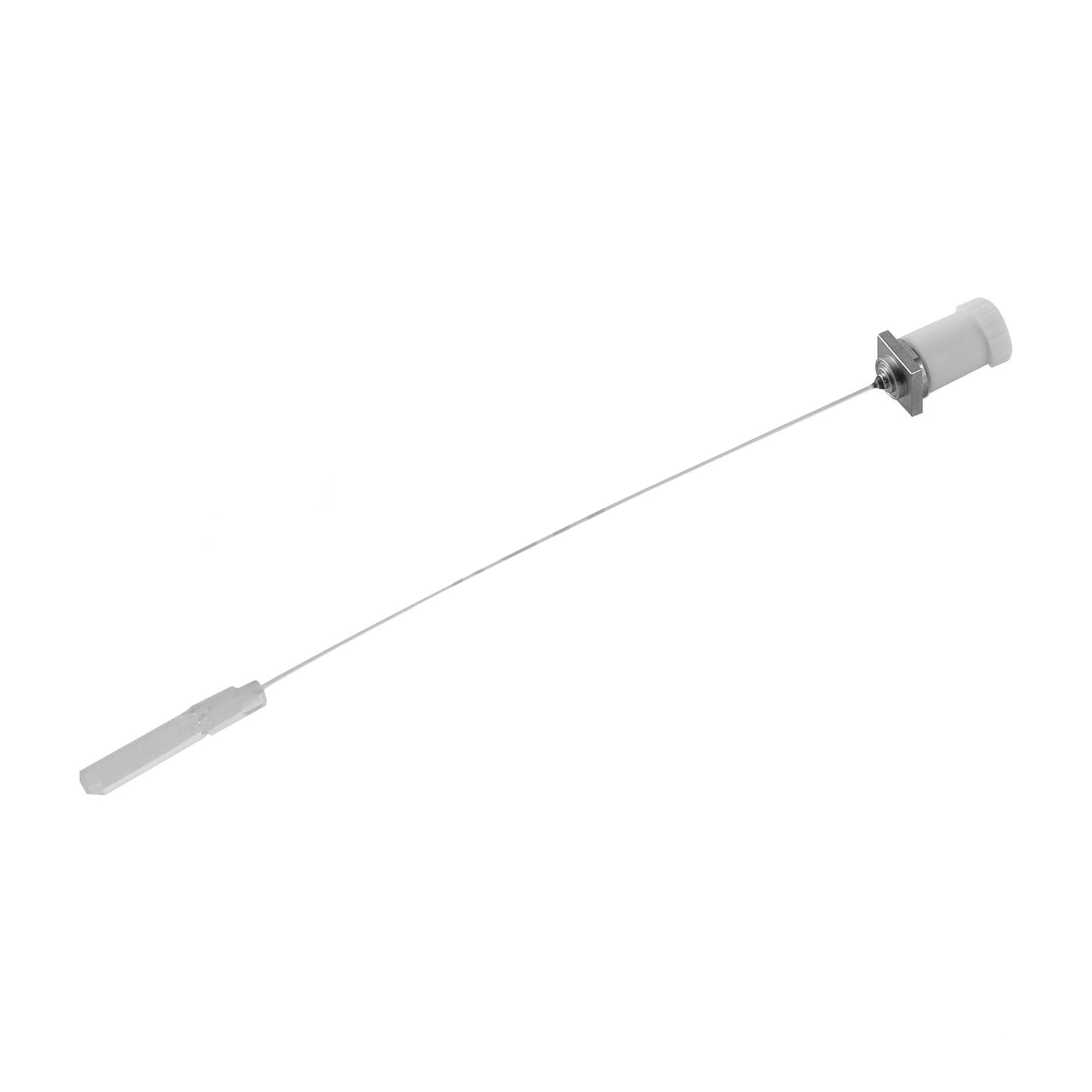

Ecco un'immagine dei componenti Demux LWDM4. È un prodotto che grida a guida d'onda dell'array basato sulla tecnologia PLC Planar Lightwave Circuit, con chip a base di quarzo e silicio. Serve a multiplex e demultiplex nei ricetrasmettitori di fibre ottiche ed è utilizzato principalmente nei ricetrasmettitori di fibre ottiche ad alta velocità, come 100G LR4 e 200 g di LR4.

Rosa:

Esegui la conversione opto-elettronica e include componenti come PD\/APD, Demux e assemblaggio di accoppiamento. I tipi di imballaggio sono generalmente gli stessi di quelli della TOSA. Il PD viene utilizzato nei ricetrasmettitori ottici a corto e media distanza, mentre l'APD è utilizzato principalmente nei ricetrasmettitori di fibre a lunga distanza.



TIA (amplificatore transimpediante):

Viene utilizzato insieme a un rivelatore. Il rivelatore converte il segnale ottico in un segnale di corrente e il TIA elabora il segnale di corrente in un segnale di tensione di una certa ampiezza. Puoi pensarlo come un grande resistore.



LA (amplificatore limitante):

L'ampiezza di uscita della TIA cambia con la potenza ottica ricevuta. Il ruolo di LA è quello di elaborare l'ampiezza di uscita variabile in un segnale elettrico di ampiezza costante, fornendo un segnale di tensione stabile al CDR e ai circuiti decisionali. Nei moduli ad alta velocità, la LA è generalmente integrata con il TIA o il CDR.



MCU:

Gestisce le operazioni software sottostanti, monitorando le funzioni DDM dei ricetrasmettitori in fibra ottica ed eseguendo alcune funzioni specifiche. Il monitoraggio DDM implementa principalmente il monitoraggio in tempo reale di segnali come temperatura, tensione VCC, corrente di polarizzazione, potenza RX e potenza TX. Questi parametri aiutano a valutare lo stato operativo dei ricetrasmettitori in fibra ottica, facilitando la manutenzione del collegamento di comunicazione ottica.
