Cos'è un cavo coppia attorcigliato?
May 11, 2024
Lasciate un messaggio
Introduzione
Cos'è un cavo coppia attorcigliato? Questa è una domanda frequente di molte persone. Quello che spesso chiamiamo "cavo coppia intrecciato" è un tipo di cavo che utilizza una struttura di coppia intrecciata. Il cavo coppia attorcigliato è considerato la scelta ideale per il cablaggio della rete locale (LAN). Inizialmente, lo standard Ethernet si basava su cavi coassiali simili a quelli utilizzati nella televisione via cavo. A quel tempo, la velocità di trasmissione dei cavi coassiali era considerata impeccabile. Il tempo, tuttavia, i cavi coassiali iniziarono a mostrare colli di bottiglia delle prestazioni e inconvenienti intrinseci, tra cui costi elevati, manutenzione complicata e strati di schermatura rigidi che hanno reso l'installazione impegnativa. Alla fine, i cavi in coppia attorcigliati hanno sostituito i cavi coassiali.
Un cavo coppia attorcigliato è costituito da due fili isolati attorcigliati in una direzione specifica per formare un set di cavi. Ma quanto sai veramente sui cavi coppie contorti? Questo articolo offre una panoramica approfondita della classificazione dei cavi coppie attorcigliati, dei loro parametri di prestazione, velocità di trasmissione, piatti di torsione, nuclei di conduttore, dati di test, marcature e valutazioni di resistenza al fuoco. Entro la fine di questo articolo, avrai una comprensione approfondita dei cavi coppie contorti.
Quando i computer sono in rete insieme, la sfida iniziale incontrata sono le linee di comunicazione e i problemi di trasmissione del canale. Attualmente, le comunicazioni informatiche sono classificate in due tipi: cablata e wireless. La comunicazione cablata utilizza cavi, cavi in fibra ottica o cavi telefonici come conduttori di trasmissione, mentre la comunicazione wireless impiega satelliti, microonde o raggi a infrarossi come mezzi di trasmissione.
La selezione delle linee di comunicazione di rete deve tenere conto delle prestazioni della rete, dei costi, delle normative sull'uso, della facilità di installazione, della scalabilità e di altri fattori. I cavi utilizzati nei sistemi di cablaggio di rete sono generalmente divisi in cavo a coppia intrecciato, cavo coassiale,Cavi sfusi, ECavi in fibra ottica. Esistono molti tipi e modelli di cavi forniti sul mercato e i tecnici ingegneristici dovrebbero selezionarli in base alle esigenze effettive del progetto, considerando principalmente la loro funzione, modello, tipo e prestazioni principali.
A Cavo coppia attorcigliato(TP) è il mezzo di trasmissione più comunemente usato nei progetti di cablaggio integrati. Sono costituiti da due conduttori di rame, ciascuno con uno strato protettivo isolante. I due conduttori di rame isolati sono attorcigliati a una certa densità, il che può ridurre il grado di interferenza del segnale, poiché l'onda elettromagnetica irradiata da ciascun conduttore durante la trasmissione verrà annullata dall'onda emessa dall'altro conduttore. Tipicamente, le coppie intrecciate vengono realizzate intrecciando due conduttori di rame isolati di dimensioni del calibro 22, 24 o 26. Quando una o più coppie di fili intrecciati vengono posizionate all'interno di una guaina isolante, questo diventa un cavo coppia intrecciato. In un cavo coppia attorcigliato (noto anche come coppia attorcigliata), diverse coppie hanno lunghezze di torsione diverse, generalmente tra 38,1 e 140 mm, attorcigliate in senso antiorario. La lunghezza della torsione delle coppie adiacenti dovrebbe essere superiore a 12,7 mm. Generalmente, più stretto è la torsione, più forte è la resistenza alle interferenze. Rispetto ad altri supporti di trasmissione, le coppie intrecciate hanno alcune limitazioni in termini di distanza di trasmissione, larghezza del canale e velocità di trasmissione dei dati, ma il loro costo è relativamente basso.
Attualmente, le coppie contorte sono divise inCoppie intrecciate non schermate(UTP)Ecoppie attorcigliate schermate(STP), con cavi coppie attorcigliati schermati avvolti in uno strato di lamina in alluminio all'esterno, il che si traduce in un prezzo relativamente più alto.
Sebbene le coppie intrecciate siano utilizzate principalmente per la trasmissione di informazioni vocali analogiche, sono adatte anche alla trasmissione del segnale digitale, in particolare per la trasmissione di informazioni a breve distanza. Durante la trasmissione, il segnale attenua in modo significativo e questo può causare distorsione della forma d'onda.
La larghezza di banda delle reti locali che utilizzano coppie contorte dipende dalla qualità dei conduttori utilizzati, dalla lunghezza dei conduttori e dalla tecnologia di trasmissione. Poiché le coppie contorte irradiano segnali durante la trasmissione di informazioni, possono essere facilmente intercettate, quindi si sostengono costi aggiuntivi per proteggerle per ridurre le radiazioni (sebbene non possa essere completamente eliminato). Questo è ciò che chiamiamo cavi coppie intrecciati schermati. I cavi coppie intrecciati schermati sono relativamente più costosi e più difficili da installare rispetto ai cavi coppie intrecciati non schermati.
I cavi coppie intrecciati hanno i seguenti vantaggi:
Piccolo diametro, spazio di risparmio;
Peso leggero, facile da piegare e installare;
Minimizza o elimina il crosstalk;
Ritardante di fiamma;
Offre flessibilità e indipendenza, adatti al cablaggio integrato strutturato.
1. Classificazione di coppie intrecciate
Categoria 1: utilizzato per le comunicazioni vocali telefoniche, non per le comunicazioni sui dati della rete di computer.
Categoria 2: con una frequenza di trasmissione di 1 MHz, viene utilizzata per la trasmissione vocale e la trasmissione dei dati con una velocità di trasferimento massima di 4 Mbps, spesso osservata nelle reti di anelli token più vecchi utilizzando il protocollo di passaggio token a 4 Mbps.
Categoria 3: utilizzato per la trasmissione vocale e la trasmissione dei dati con una velocità di trasferimento massima di 16 Mbps, utilizzata principalmente per le reti 10base-T.
Categoria 4: questo tipo di cavo ha una frequenza di trasmissione di 20 MHz, utilizzata per la trasmissione vocale e la trasmissione dei dati con una velocità di trasferimento massima di 20 Mbps, utilizzata principalmente per le reti locali a base di token e reti 10base-T/100base-T.
Categoria 5: questo tipo di cavo ha una maggiore densità di avvolgimento ed è rivestito in un materiale di isolamento di alta qualità, con una velocità di trasmissione di 100 MHz, utilizzata per la trasmissione vocale e la trasmissione dei dati con una velocità di trasferimento massima di 100 Mbps, utilizzata principalmente per reti 100base-T e 10base-T. Questo è il cavo Ethernet più comunemente usato.
Categoria 5E: Questa categoria include cavi che hanno meno attenuazione e crosstalk, nonché un'attenuazione più elevata al rapporto di crosstalk (ACR) e un rapporto segnale-rumore (perdita di rendimento strutturale) e ridotto errori di ritardo, migliorando così significativamente le prestazioni. La categoria 5E è utilizzata principalmente per Gigabit Ethernet (1000 Mbps).
Categoria 6: Questa categoria di cavi ha una frequenza di trasmissione compresa tra 1 e 250 MHz. I sistemi di cablaggio di categoria 6 dovrebbero avere un notevole margine dell'attenuazione della somma di potenza al rapporto crosstalk (PS-ACR) a 200 MHz, fornendo il doppio della larghezza di banda della categoria 5E. Le prestazioni di trasmissione del cablaggio di categoria 6 superano notevolmente gli standard di categoria 5E, rendendolo più adatto per applicazioni con velocità di trasmissione superiori a 1 Gbps. Un'importante differenza tra la categoria 6 e la categoria 5E è la prestazione migliorata in termini di crosstalk e perdita di restituzione, che è estremamente importante per la prossima generazione di applicazioni di rete ad alta velocità full-duplex. Il modello di collegamento di base è stato omesso negli standard di categoria 6 e gli standard di cablaggio adottano una topologia a stella con le distanze di cablaggio richieste: la lunghezza del collegamento permanente non deve superare i 90 m e la lunghezza del canale non deve superare i 100 m. I cavi di categoria 6 sono divisi in 6E e 6A, con 6E con una frequenza di trasmissione di 200 MHz e 6A con una frequenza di trasmissione di 250 MHz.
Categoria 7: Questa categoria è progettata principalmente per soddisfare l'applicazione e lo sviluppo della tecnologia Ethernet da 10 gigabit ma non è più una coppia contorta non schermata; Invece, è una coppia attorcigliata. Pertanto, la sua frequenza di trasmissione può raggiungere almeno 600 MHz, che è più del doppio di quella della categoria 6 eCavi di categoria 6A. Cavi di categoria 7sono divisi in 7F e 7A, con 7F con una frequenza di trasmissione di 600 MHz e 7A con una frequenza di trasmissione di 620 MHz.
Categoria 8: Gli standard internazionali hanno fondamentalmente riconosciuto il cablaggio di categoria 8. I cavi di categoria 8 sono divisi in 8.1 e 8.2, in cui 8.1 deve essere compatibile con la categoria 6 e 8.2 devono essere compatibili con la categoria 7. I tipi di cavi coppie a quattro coppie utilizzati nella rete di computer sono mostrati nella Figura 1.
Figura 1: tipi di cavi coppie intrecciati utilizzati nell'ingegneria della rete del computer

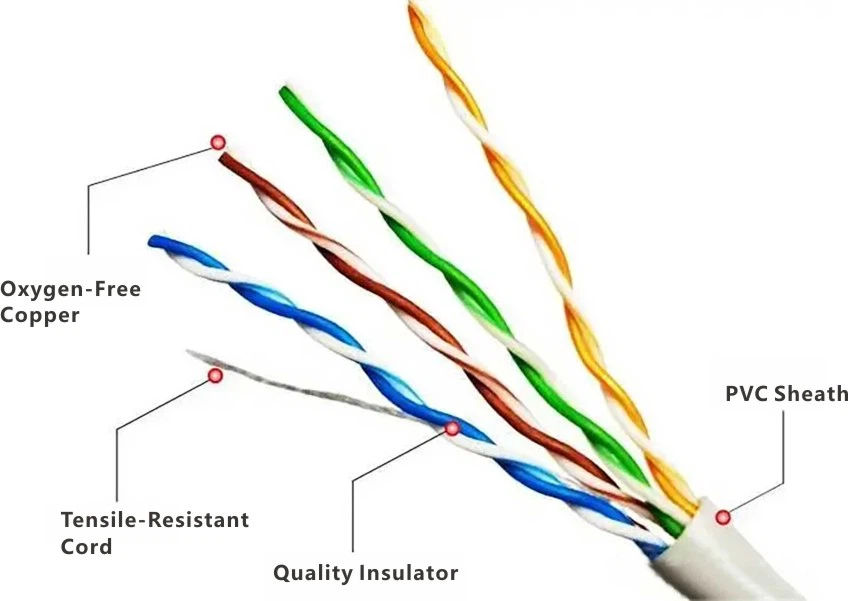

La struttura fisica di coppie attorcigliate non schermate a quattro coppie per le categorie 3, 5 e 5E è mostrata nella Figura 2.
Figura 2: Struttura fisica di coppie attorcigliate non schermate a quattro coppie per le categorie 3, 5 e 5E
La composizione dei colori del filo per quattro paia di coppie intrecciate è mostrata nella Tabella 1.
Tabella 1: composizione del colore del filo per quattro paia di coppie intrecciate
|
Paio
|
Codice colore
|
|---|---|
|
1
|
Bianco/blu // blu
|
|
2
|
Bianco/arancione // arancione
|
|
3
|
Bianco/verde // verde
|
|
4
|
Bianco/marrone // marrone
|
2. Parametri dei cavi con coppie attorcigliate
Per coppie contorte (che si tratti di categoria 3, 5, 6, 7, 8, schermata o non schermata), gli utenti sono interessati a parametri come attenuazione, crosstalk quasi-end, resistenza alla DC, impedenza caratteristica, capacità distribuita, ecc.
(1) Attenuazione
L'attenuazione è una misura della perdita del segnale lungo un collegamento. Poiché l'attenuazione varia con la frequenza, dovrebbe essere misurato nell'intera gamma di frequenza applicabile.
(2) Crossk quasi-end
La perdita di crosstalk quasi di fascia misura l'accoppiamento del segnale da una coppia di fili all'altra in un collegamento UTP. Per i collegamenti UTP, questo è un indicatore di prestazione cruciale e anche uno dei più difficili da misurare accuratamente, soprattutto quando la difficoltà aumenta con la frequenza del segnale. Crosstalk è classificato in crosstalk quasi end (successivo) e Far-End Crossalk (FEXT). I tester misurano principalmente successivi e, a causa delle perdite di linea, l'effetto di FEXT è minimo. FEXT è ignorato nei sistemi di categoria 3 e 5. Successivamente non rappresenta il valore del crosstalk generato alla fine; Rappresenta solo il valore di crosstalk misurato alla fine. Questo valore diminuisce con la lunghezza del cavo; più lungo è il cavo, minore è il valore misurato. Inoltre, il segnale all'estremità del trasmettitore si attenua anche, riducendo la crosstalk ad altre coppie. Gli esperimenti hanno dimostrato che i valori successivi misurati entro 40 metri sono più accurati. Se l'altra estremità del collegamento è una presa di informazioni più lontano di 40 m, creerà un certo grado di crosstalk che il tester potrebbe non essere in grado di rilevare. Per questo motivo, è meglio misurare successivi ad entrambi gli endpoint. I tester attuali sono dotati di dispositivi corrispondenti che consentono la misurazione dei valori successivi ad entrambe le estremità del collegamento da un singolo lato.
Le tabelle di attenuazione e i valori di test successivi sono mostrate nelle tabelle 2 e 3.
|
Frequenza (MHz)
|
Attenuazione massima 20 gradi
|
|||||||||
|
Canale (100m)
|
Link (90 m)
|
|||||||||
|
|
Gatto. 3
|
Codice 4
|
Codice 5
|
Cat5e
|
Codice 6
|
Codice 3
|
Codice 4
|
Codice 5
|
Codice 5E
|
Codice 6
|
|
1
|
4.2
|
2.6
|
2.5
|
2.5
|
2.1
|
3.2
|
2.2
|
2.1
|
2.1
|
1.9
|
|
4
|
7.3
|
4.8
|
4.5
|
4.5
|
4.0
|
6.1
|
4.3
|
4.0
|
4.0
|
3.5
|
|
8
|
10.2
|
6.7
|
63
|
6.3
|
5.7
|
8.8
|
6.0
|
5.7
|
5.7
|
5.0
|
|
10
|
11.5
|
7.5
|
7.0
|
7.0
|
6.3
|
10.0
|
6.8
|
6.3
|
6.3
|
5.6
|
|
16
|
14.9
|
9.9
|
9.2
|
9.2
|
8.0
|
13.2
|
8.8
|
8.2
|
8.2
|
7.1
|
|
20
|
|
11.0
|
10.3
|
10.3
|
9.0
|
|
9.9
|
9.2
|
9.2
|
7.9
|
|
25
|
|
|
11.4
|
11.4
|
10.1
|
|
|
10.3
|
10.3
|
8.9
|
|
31.25
|
|
|
12.8
|
12.8
|
11.4
|
|
|
11.5
|
11.5
|
10.0
|
|
62.5
|
|
|
18.5
|
18.5
|
16.5
|
|
|
16.7
|
16.7
|
14.4
|
|
100
|
|
|
24.0
|
24.0
|
21.3
|
|
|
21.6
|
21.6
|
18.5
|
|
200
|
|
|
|
|
31.5
|
|
|
|
|
27.1
|
|
250
|
|
|
|
|
36.0
|
|
|
|
|
30.7
|
Tabella 2: limiti di attenuazione per varie connessioni alla massima lunghezza per frequenza
|
Frequenza (MHz)
|
Minumum Next/20 gradi
|
|||||||||
|
Canale (100m)
|
Link (90 m)
|
|||||||||
|
|
Gatto. 3
|
Codice 4
|
Codice 5
|
Cat5e
|
Codice 6
|
Codice 3
|
Codice 4
|
Codice 5
|
Codice 5E
|
Codice 6
|
|
1
|
39.1
|
53.3
|
60.0
|
60.0
|
65.0
|
40.1
|
54.7
|
60.0
|
60.0
|
65.0
|
|
4
|
29.3
|
43.3
|
50.6
|
53.6
|
63.0
|
30.7
|
45.1
|
51.8
|
54.8
|
64.1
|
|
8
|
24.3
|
38.2
|
45.6
|
48.6
|
58.2
|
25.9
|
40.2
|
47.1
|
50.0
|
59.4
|
|
10
|
22.7
|
36.6
|
44.0
|
47.0
|
56.6
|
24.3
|
38.6
|
45.5
|
48.5
|
57.8
|
|
16
|
19.3
|
33.1
|
40.6
|
43.6
|
53.2
|
21.0
|
35.3
|
42.3
|
45.2
|
54.6
|
|
20
|
|
31.4
|
39.0
|
42.0
|
51.6
|
|
33.7
|
40.7
|
43.7
|
53.1
|
|
25.0
|
|
|
37.4
|
40.4
|
52.0
|
|
|
39.1
|
42.1
|
51.5
|
|
31.25
|
|
|
35.7
|
38.7
|
48.4
|
|
|
37.6
|
40.6
|
50.0
|
|
62.5
|
|
|
30.6
|
33.6
|
43.4
|
|
|
32.7
|
35.7
|
45.1
|
|
100.0
|
|
|
27.1
|
30.1
|
39.8
|
|
|
29.3
|
32.3
|
41.8
|
|
200
|
|
|
|
|
34.8
|
|
|
|
|
36.9
|
|
250
|
|
|
|
|
33.1
|
|
|
|
|
35.3
|
Tabella 3: limiti di test successivi a frequenze specifiche
(3) Resistenza DC
La resistenza al ciclo CC consuma parte del segnale e lo converte in calore. Si riferisce alla somma della resistenza di una coppia di fili, che per ISO/IEC 118 0 1 le specifiche non devono superare 19,2Ω. La differenza tra le coppie non dovrebbe essere troppo grande (inferiore a 0,1Ω) o indica un contatto scarso e i punti di connessione devono essere verificati.
(4) impedenza caratteristica
Diversamente dalla resistenza DC a loop, l'impedenza caratteristica comprende resistenza e reattanze induttive e capacitive a frequenze da 1 a 100 MHz. È correlato alla distanza tra coppie di fili e le proprietà elettriche dell'isolamento. Vari cavi hanno impedenze caratteristiche diverse. Per i cavi a coppia intrecciata, in genere sono presenti tipi da 100Ω, 120Ω e 150Ω (i cavi da 120Ω non sono né utilizzati né prodotti a livello nazionale).
(5) Attenuazione al rapporto crosstalk (ACR)
In alcuni intervalli di frequenza, il rapporto tra crosstalk e attenuazione è un altro parametro importante che riflette le prestazioni dei cavi. ACR è talvolta espresso come rapporto segnale-rumore (SNR), calcolato dalla differenza tra l'attenuazione del caso peggiore e i valori successivi. Un valore ACR maggiore indica una maggiore capacità di resistere alle interferenze e il sistema richiede un minimo di oltre 10 dB.
(6) Caratteristiche del cavo
La qualità di un canale di comunicazione è descritta dalle sue caratteristiche via cavo (rapporto di segnale-rumore, SNR). SNR è una misura della potenza del segnale di dati in considerazione dei segnali interferenti. SNR basso può portare all'incapacità del ricevitore di distinguere tra dati e segnali di rumore alla ricevuta, causando infine errori di dati. Pertanto, per limitare gli errori di dati all'interno di un determinato intervallo, è necessario definire un SNR minimo accettabile.
3. Velocità di trasmissione delle coppie intrecciate
La Electronic Industries Alliance (VIA) ha definito diversi tipi di qualità di cavi a coppia attorcigliata.
Il cablaggio integrato della rete di computer utilizza la categoria 3, 4, 5, 5E (5E) e 6 coppie intrecciate, che sono definite come:
Categoria 3: specifica il cavo attualmente designato negli standard ANSI e EIA/TIA 568. La specifica caratteristica di trasmissione massima di questo cavo è fino a 16 mHz, utilizzata per la trasmissione vocale e la trasmissione dei dati con una velocità massima di 10 Mbps.
Categoria 4: questo tipo di specifica di caratteristiche di trasmissione massima del cavo è fino a 20 MHz, utilizzato per la trasmissione vocale e la trasmissione dei dati con una velocità massima di 16 Mbps.
Categoria 5: questo tipo di cavo ha una maggiore densità di avvolgimento e la guaina è realizzata con materiale isolante di alta qualità, con caratteristiche di trasmissione massima fino a 100 MHz, utilizzate per la trasmissione vocale e la trasmissione dei dati con una velocità massima di 100 Mbps.
Categoria 5E: questo tipo, basato sulle coppie di categoria 5 intrecciate, ha aggiunto parametri extra (PS Next, PS ACR) e alcuni miglioramenti delle prestazioni, ma la velocità di trasmissione è ancora l 00 Mbps.
Categoria 6: fisicamente diverso dalla categoria 5E, con le coppie separate l'una dall'altra, questo tipo ha una velocità di trasmissione di 250 Mbps e il suo standard è stato approvato il 5 giugno 2002.
4. Twist Pitch della coppia attorcigliata
All'interno di un cavo a coppia attorcigliata, coppie diverse hanno un passo di torsione diverso. Generalmente, il ciclo di twist pitch di quattro paia di fili intrecciati è entro 38,1 mm, attorcigliato in senso antiorario, con un tocco di una coppia in 12,7 mm.
5. Cucleo del conduttore di cavo coppia intrecciato
L'amministratore delegato americano (AWG) è uno standard per misurare il diametro dei fili di rame e della resistenza alla DC. Il numero di calibro varia da 0000 a 28 e le loro relazioni di diametro, resistenza alla DC e peso sono mostrate nella Tabella 4.
|
Calibro del filo (AWG)
|
corrente continua (DC) del cavo
|
Resistenza a CC (ω/km)
|
Peso (kg/km)
|
|
|
28
|
0.320
|
0.0126
|
214
|
0.716
|
|
27
|
0.361
|
0.0142
|
169
|
0.908
|
|
26
|
0.404
|
0.0159
|
135
|
1.14
|
|
25
|
0.455
|
0.0179
|
106
|
1.44
|
|
24
|
0.511
|
0.0201
|
84.2
|
1.82
|
|
23
|
0.574
|
0.0226
|
66.6
|
2.32
|
|
22
|
0.643
|
0.0253
|
53.2
|
2.89
|
|
21
|
0.724
|
0.0285
|
41.9
|
3.66
|
|
20
|
0.813
|
0.0320
|
33.3
|
4.61
|
|
19
|
0.912
|
0.0359
|
26.4
|
5.80
|
|
18
|
1.020
|
0.0403
|
21.0
|
732
|
|
17
|
1.144
|
0.045
|
16.3
|
9.24
|
|
16
|
1.296
|
0.051
|
13.4
|
11.65
|
|
15
|
1.449
|
0.057
|
10.4
|
14.69
|
|
14
|
1.627
|
0.064
|
8.1
|
18.09
|
|
13
|
1.830
|
0.072
|
6.5
|
23.39
|
|
12
|
2.059
|
0.081
|
5.2
|
29.50
|
|
11
|
2.313
|
0.091
|
4.2
|
37.10
|
|
10
|
2.593
|
0.102
|
3.3
|
46.79
|
|
9
|
2.898
|
0.114
|
2.6
|
59
|
|
8
|
3.254
|
0.128
|
2.0
|
74.5
|
|
7
|
3.660
|
0.144
|
1.6
|
93.87
|
|
6
|
4.118
|
0.162
|
1.3
|
118.46
|
|
5
|
4.626
|
0.182
|
1.0
|
49.00
|
|
4
|
5.186
|
0.204
|
0.8
|
187.74
|
|
3
|
5.821
|
0.229
|
0.7
|
236.91
|
|
2
|
6.558
|
0.258
|
0.5
|
299.49
|
|
1
|
7.346
|
0.289
|
0.4
|
376.97
|
|
0
|
8.261
|
0.325
|
0.3
|
475.31
|
|
00
|
9.278
|
0.365
|
0.26
|
600.47
|
|
000
|
10.422
|
0.410
|
0.2
|
756.92
|
|
0000
|
11.693
|
0.460
|
0.16
|
955.09
|
6. Dati di test del cavo coppia intrecciati
I cavi da 100Ω 4- coppia non schedati (UTP) sono classificati in Cat 3, Cat 4, Cat 5 e Cat 6. Sono vincolati dai seguenti parametri: attenuazione, capacità distribuita, resistenza alla DC, resistenza alla DC, unabasto, impedenza caratteristica, perdita di restituzione e crossalk quasi end (successivo). I loro dati di test standard sono illustrati nelle tabelle 5 e 6.
|
Categoria
|
Attenuazione (DB)
|
Capacità distribuita (a 1kHz)
|
Valore di correzione della resistenza alla DC a 20 gradi
|
Valore di correzione della deviazione di resistenza alla DC a 20 gradi
|
|---|---|---|---|---|
|
Gatto 3
|
W 2.320√(f) + 0.238(f)
|
W 33opf/100m
|
W 9.38Ω/100m
|
5%
|
|
Gatto 4
|
W 2.050√(f) + 0.1(f)
|
W 33opf/100m
|
Come sopra
|
5%
|
|
Gatto 5
|
W 1.9267√(f) + 0.75(f)
|
W 33opf/100m
|
Come sopra
|
5%
|
Tabella 5 Dati di test standard per cavi coppie intrecciati
|
Categoria
|
Caratteristiche di impedenza da 1 MHz alla più alta frequenza di riferimento
|
Return Loss for Lengths >100m
|
Near-End Crosstalk Attenuation for Lengths >100m
|
|---|---|---|---|
|
Gatto 3
|
100Ω ±15%
|
12db
|
43db
|
|
Cat 4
|
Come sopra
|
12db
|
58db
|
|
Gatto 5
|
Come sopra
|
23db
|
64db
|
Tabella 6 Dati di test standard per cavi coppie intrecciate
7. Tipi di cavi coppia intrecciati in sistemi a bassa tensione
Nei sistemi a bassa tensione, i cavi di coppia attorcigliati sono divisi in due categorie principali: coppia attorcigliata (STP) non schermata (UTP) non schermato (UTP). All'interno di queste categorie, si dividono ulteriormente in cavi da 100 Ω, cavi doppi, cavi di conteggio di grandi coppie e cavi schermati da 150 Ω. Esistono diversi modelli specifici, come mostrato nella Figura 3.
Figura 3 tipi di cavi coppia intrecciati in sistemi a bassa tensione
8. Il testo di stampa sull'esterno di un cavo coppia intrecciato
Quando si esaminano un cavo coppia attorcigliato, è importante notare che c'è un testo ogni due piedi. Prendendo un cavo dalla nostra azienda come esempio, questo testo recita:
Cavo sistemi xxxx e 138034 0100
24 AWG (UL) CMR/MPR o C (UL) PCC
FT4 Verified Etl Cat 5 044766 ft 9907
Dove:
Xxxx: Rappresenta il nome dell'azienda.
0100: Indica 100 Ω.
24: Indica che l'indicatore del filo è 24 (gli indicatori del filo sono disponibili in 22, 24, 26).
Awg: Sta per il calibro filo americano, un sistema standard di indicatore di filo negli Stati Uniti.
Ul: Indica la certificazione ed è un marchio di certificazione.
Ft4: Indica 4 coppie.
Cat5: Indica il cavo di categoria 5.
044766: Indica l'attuale numero di piedi di cavo.
9907: Rappresenta l'anno e il mese di produzione.
9. Livelli di resistenza al fuoco dei cavi
I materiali di isolamento nei cavi di comunicazione contengono sostanze chimiche utilizzate come ritardanti di incendio. I cavi basati su PVC (plenum, commerciale, generale e grado residenziale) usano sostanze chimiche alogenate per ritardare il fuoco. Quando il PVC brucia, emette gas alogenati (ad es. Cloro), che assorbono rapidamente l'ossigeno, estinguendo così l'incendio e causando l'auto-estinzione del cavo. Tuttavia, ad alte concentrazioni, il gas di cloro è altamente tossico. Inoltre, la combinazione di ossigeno con vapore acqueo genera acido cloridrico, che è anche molto dannoso per l'uomo.
I livelli di resistenza al fuoco dei cavi sono classificati in voti plenum, commerciali, generali e residenziali.
(1) Plenum Grado
I cavi di grado plenum hanno il massimo livello di resistenza al fuoco. Quando una ventola viene utilizzata per soffiare aria verso la fiamma su un fascio di cavi, i cavi si autoestringeranno a meno di 5 metri dalla diffusione della fiamma. I cavi di grado plenum usano il politetrafluoroetilene come materiale di isolamento, che emette livelli molto bassi di fumo durante la combustione o sotto il calore estremo, e i cavi non rilasciano fumo tossico o vapore.
(2) Grado commerciale
I cavi di grado commerciale hanno requisiti inferiori al grado plenum, in cui i cavi in bundle devono essere auto-estintivi entro 5 metri dalla diffusione della fiamma, ma senza il rigoroso requisito per l'aria forzata da fan. Come il grado plenum, i cavi di grado commerciale non hanno standard di fumo o tossicità. Questi cavi a livello di resistenza al fuoco sono in genere utilizzati per le corse orizzontali.
(3) Grado generale
I cavi di grado generale sono simili al grado commerciale.
(4) grado residenziale
I cavi di grado residenziale hanno il livello più basso di resistenza al fuoco nel cablaggio di comunicazione, senza standard per fumo o tossicità. Questi cavi vengono utilizzati solo per la posa di singoli cavi in case o piccoli sistemi di uffici.
