Gestione dei cavi di montaggio a rack

Feb 11, 2025

Lasciate un messaggio

The server rack serves as the essential core element of the entire data center and intelligent system, housing all critical equipment.

Il rack server funge da elemento principale essenziale dell'interoGestione dei cavi di montaggio a rack, alloggiando tutte le attrezzature critiche. In quanto tale, è indispensabile implementare cablaggio standardizzato, Gestione dei cavi di montaggio del rack server,e installazione delle apparecchiature per garantire prestazioni ottimali delle apparecchiature, semplificare la manutenzione e facilitare un facile accesso alrack serverinterno.

Server Rack Cable management is often a challenging task for many engineers

Tuttavia, la gestione dei cavi del montaggio a rack è spesso un compito impegnativo per molti ingegneri e il montaggio del rackpannelli patchsono ora il tipo primario utilizzato inDati Centroarmadi per cablazioni. Pertanto, l'organizzazione dei cavi è parte integrante della gestione dei cavi del montaggio a rack. Gestire correttamenterack serverè anche diventato un fattore importante per migliorare la competitività delle imprese. Oggi riassumeremo una guida facile per la gestione dei cavi di montaggio rack nei rack di server.

I. Principi diGestione dei cavi di montaggio a rack

OrganizzareCavi di reteSecondo la topologia di rete e l'attuale configurazione dell'attrezzatura.
Separare i cavi di alimentazione e i cavi di rete come regola generale.
Posizionare l'attrezzatura in modo appropriato per evitare il sovraffollamento, l'altezza eccessiva o il basso posizionamento e la stretta vicinanza tra i dispositivi.
Dispositivi di etichetta con numeri se ce ne sono troppi all'interno delGabinetto di rete.
Segna chiaramente la fonte di ciascun cavo in una posizione appropriata.
Usa metodi di identificazione distinti per diversi tipi di cavi (ad es. GeneraleTipi di cavi di rete, cavi crossover, linee dedicate).
OrganizzareCavi di retein base ai numeri delle camere piuttosto che agli individui.

In sintesi:Un layout chiaro, sequenziamento del cavo organizzato, etichettatura accurata e facile manutenzione.

Clearly mark the source of each cable at an appropriate position and use distinct identification methods for different types of cables

Ii. Passi perGestione dei cavi di montaggio a rack

2.1. Preparazione

Informare gli utenti in anticipo per garantire che l'organizzazione delrack servernon interrompe il loro lavoro normale.
Disegna un diagramma di routing e un layout delle apparecchiature in base a fattori come la topologia di rete, le condizioni delle apparecchiature attuali, il numero di utenti e il raggruppamento degli utenti.
Preparare i materiali necessari:cavi patch di rete, note appiccicose o etichette adesive e varie dimensioni di cravatte con zip in plastica.

2.2. Organizzazione del server rack

(1) Installazione del rack del server:

Eseguire i seguenti passaggi:

Utilizzare viti e dadi inclusi con il rack server per fissare saldamente il telaio in posizione.
Inclina il rack del server e installa le ruote mobili.
Regolare o aggiungere staffe sul telaio in base ai requisiti di posizionamento dell'attrezzatura.

(2) Organizzazione dei cavi:

GruppoCavi di rete; In genere, i gruppi sono meno o uguali al numero digestori via cavonella parte posteriore del rack del server. Raggruppare tutti i cavi di alimentazione dell'attrezzatura insieme e inserire spine attraverso fori di accesso nel pannello posteriore nei rispettivi dispositivi tramite un designatoGestore dei cavi.

(3) Attrezzatura di sicurezza:

Regola le staffe all'interno del rack del server in modo che gli amministratori possano osservare il funzionamento del dispositivo senza dover aprire le porte del server. Aggiungi parentesi in base alle dimensioni e alla quantità del dispositivo, lasciando adeguati lacune tra parentesi per il flusso d'aria e l'accessibilità. Posizionare tutti gli switch e i dispositivi di routing secondo i diagrammi pre-disegnati.

(4) Cavi di rete di etichettatura:

Una volta tuttoCavi di retesono collegati, etichettali usando etichette adesive preparate avvolgendole attorno a ciascun cavo e segnandole con una penna (in genere indicando i numeri della stanza o il loro scopo previsto). Le etichette devono essere semplici e facili da capire. Usa etichette colorate diverse per i cavi crossover per distinguerli da quelli normali. Se ci sono molti dispositivi, classificarli sistematicamente con etichette numerate.

Use different colored labels for crossover cables to distinguish them from regular ones. If there are many devices, categorize them systematically with numbered labels.

Ⅲ. Tecniche inGestione dei cavi di montaggio a rack

Prima di installare i cavi, ognuno dovrebbe essere etichettato con il suo punto di partenza e il numero del punto informativo. All'interno del data center, i cavi devono essere ordinati ordinatamente dal punto di ingresso della stanza alla loro risoluzione su un pannello patchModulo Keystone. Dispurti flessibili o cravatte per cavi devono essere utilizzati per garantire l'allineamento orizzontale e verticale senza attraversare l'uno sull'altro. Questa disposizione non solo soddisfa i requisiti di cablaggio del dispositivo elettronico, ma garantisce anche che ogni angolo sia adeguatamente fissato con un raggio di flessione appropriato mantenendo l'allineamento. Tutti i cavi che immettono un rack server devono passare attraverso punti di entrata designati nella parte superiore o inferiore del rack del server. Allo stesso modo, per il cablaggio incrociato, i cavi devono anche utilizzare questi punti di entrata in alto o in basso.

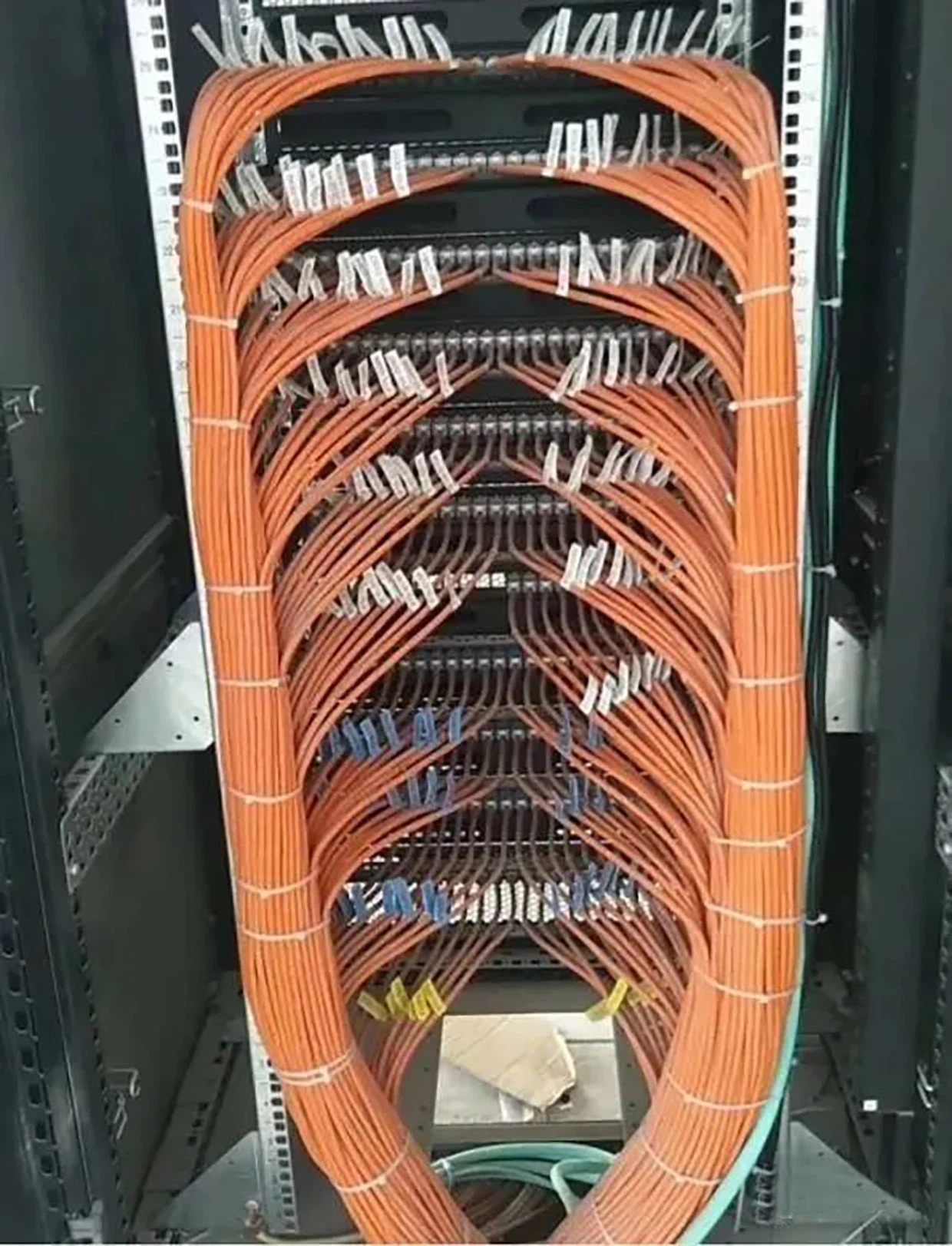

Flexible fasteners or cable ties should be used to ensure horizontal and vertical alignment without crossing over one another. This arrangement not only meets electronic device wiring requirements but also ensures that every corner is properly secured with an appropriate bending radius while maintaining alignment.

I cavi che immettono un rack server tramite i vassoi di cavi dall'alto o in basso devono essere instradati senza intoppi senza percorsi di attraversamento. Dovrebbero essere guidati inpannelli patchLungo i post verticali su entrambi i lati sul retro del rack del server - verso l'alto o verso il basso, se necessario. All'interno di ogni livello di pannelli di patch all'interno di un rack server, i cavi dovrebbero seguire una disposizione uniforme con tutte le operazioni di bundling mantenute all'interno di un unico piano.

All cables entering a cabinet must pass through designated entry points at either the top or bottom of the server cabinet. Similarly, for cross-cabinet cabling, cables must also use these top or bottom entry points.

3.1 Strumenti richiesti prima di iniziare

Gli strumenti essenziali includonoorganizzatori di cavi di rete, Clip, cravatte, etichette, strumenti di terminazione dei cavi e un grafico di gestione dei cavi su misura che delinea tutte le posizioni di installazione del dispositivo e i punti di entrata del cavo all'interno del rack del server. Questo grafico garantisce che i cavi possano essere sistematicamente in bundle in base a posizioni pre-pianificate dopo aver inserito nel rack del server.

3.2 Procedura di accesso al cavo

Dopo i cavi, immettere il rack del server:

Basato suPannello patchOppure commuta il posizionamento all'interno del rack del server, i cavi di percorso in sequenza dai pannelli di patch più in alto verso il basso.
Posizionare i cavi per ciascun pannello patch utilizzando un organizzatore di cavi.
Passa ogni cavo attraverso uno slot organizzatore in sequenza; Inseriscili ogni 20 cm e fissali sul pareggio per cavi all'interno del rack del server.
Mantenere un posizionamento coerente durante il raggruppamento; Evita di avere qualsiasi passaggio di cavi dagli strati esterni verso l'interno.
Assicurarsi che i legami non siano né troppo sciolti (causando spostamenti) né troppo stretti (cavi dannosi).

3.3 Trigno cavo in eccesso

Quando i pacchetti raggiungono le staffe di montaggio dietro i pannelli patch:

Fissare pacchetti sulle staffe.
Abbina i cavi adiacenti alle loro radici in base all'ordine di connessione.
Misurare le lunghezze dei singoli cavi in base ai percorsi di routing predeterminati (consentendo la lunghezza di terminazione).
Tagliare le lunghezze in eccesso; Affisse nuove etichette post-trimestre su sezioni piegate garantendo al contempo un'altezza e l'orientamento coerenti tra le etichette.

affix new labels post-trimming onto bent sections while ensuring consistent height and orientation across labels.

3.4 Terminatura e test

Termina attentamente i cavi tagliati nei pannelli patch:

Utilizzare la precisione quando si pungono i moduli per evitare connessioni improprie.
Se si verificano terminazioni senza successo durante la punzonatura, gestire attentamente per evitare stripping ripetuti o cavi dannosi.

Dopo aver completato le terminazioni:

Prova tutti i punti di rete individualmente per confermare la comunicazione corretta in ogni posizione.

Ⅳ. Funzioni e utilizzo dei pannelli patch inGestione dei cavi di montaggio a rack

Pannelli patchsono componenti chiave dei sistemi di cablaggio strutturati che collegano il cablaggio verticale a backbone ai sottosistemi di cablaggio orizzontale durante il collegamentofili di retecon dispositivi come switch.

Senza pannelli patch:
La connessione diretta dei punti di informazione front-end agli switch può comportare configurazioni disorganizzate soggette a errori come il danno alla porta a causa di inserimenti/rimozioni ripetute durante le modifiche dell'utente o le espansioni.

I pannelli di patch risolvono questi problemi consentendo una rapida riconfigurazione tramitecavo patchfili pur mantenendo aree di lavoro ordinate gratuite da cablaggio ingombra.

Tipi comuni

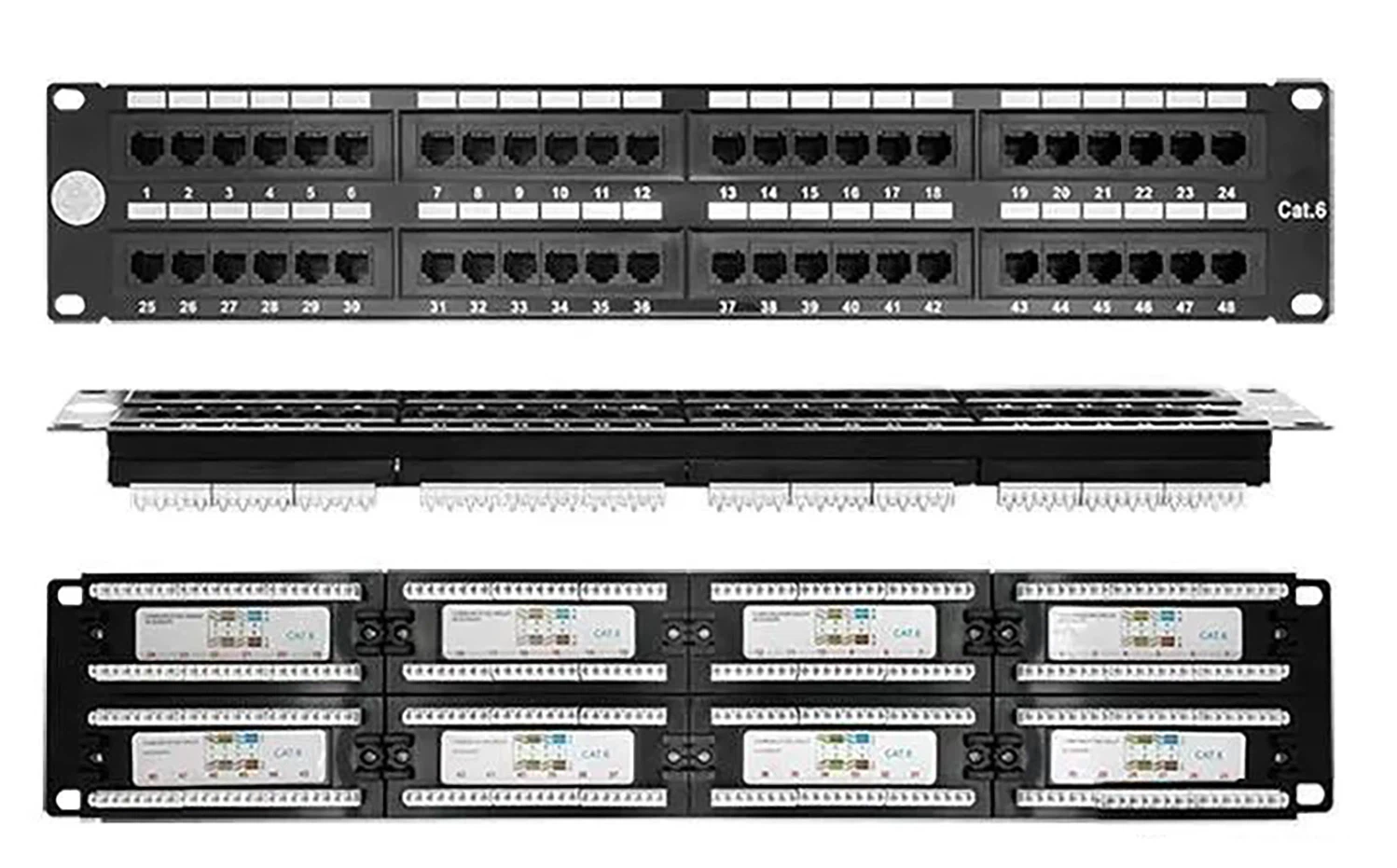

4.1 Pannelli patch di rete:

Tipicamente disponibile in configurazioni come 24- porta o 48- modelli porta perCat5e/Cavi Ethernet Cat6(opzioni schermate/non schermate).

Typically available in configurations like 24-port or 48-port models for Cat5e/Cat6 Ethernet cables (shielded/unshielded options).

Queste unità modulari gestiscono le connessioni del punto di informazione front-end che arrivano nelle sale server terminando su moduli prima di collegarsi tramiteCavi patch RJ45in interruttori.
Le configurazioni dipendono dai conteggi dei punti informativi più le indennità per la ridondanza.

4.2 Voce110 pannelli patch:

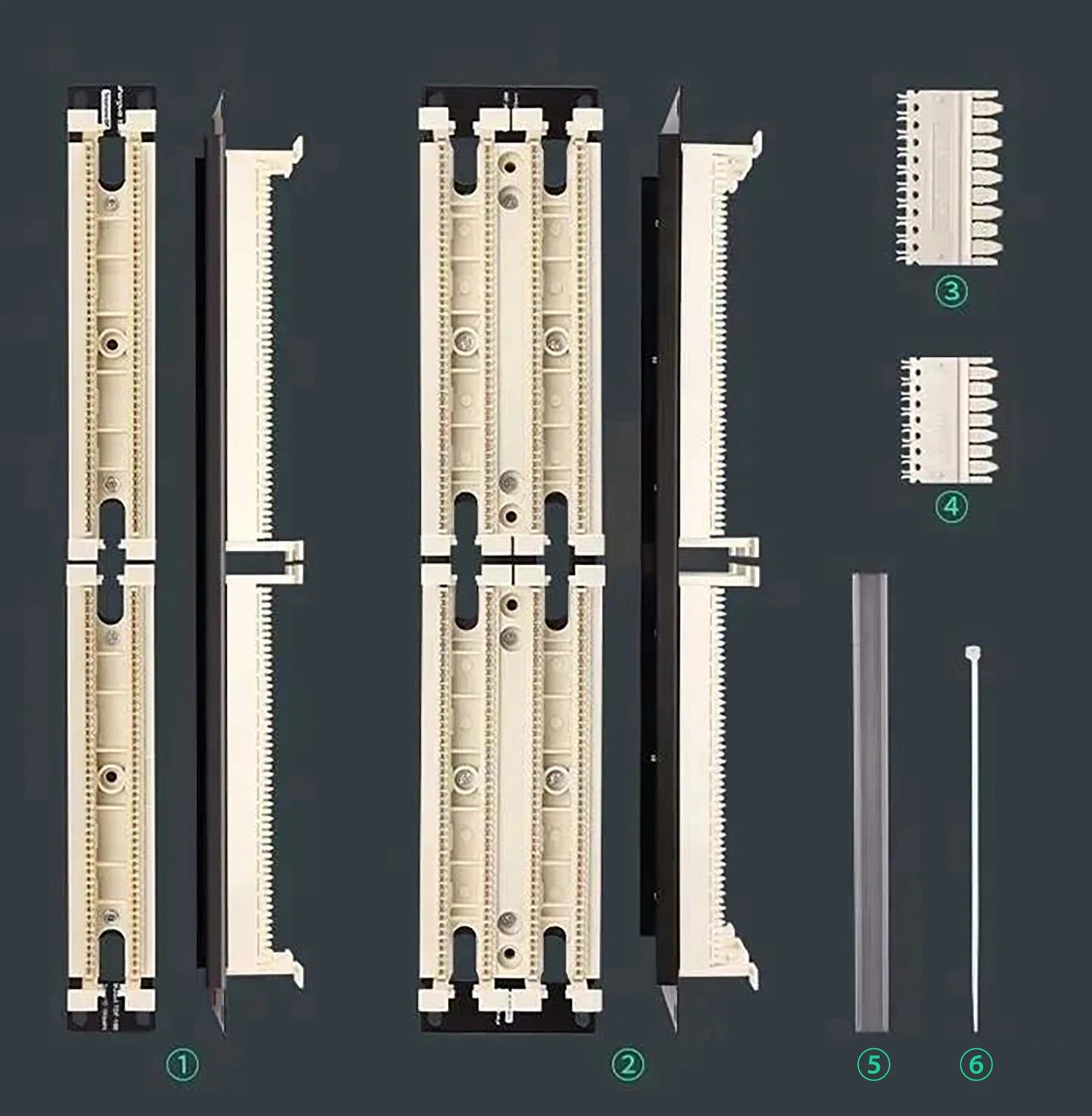

Il più comunemente usatopannelli di patch vocalisono il tipo di coppia 100-, che è disponibile in configurazioni della coppia 25-, 50- coppia, 100- coppia e 200- coppia. Il pannello di patch vocali 110 viene utilizzato principalmente per terminare, installare e gestire i cavi vocali nelle sale di cablaggio e nelle sale delle attrezzature.

The most commonly used voice patch panels are the 100-pair type, which come in configurations of 25-pair, 50-pair, 100-pair, and 200-pair. The 110 voice patch panel is mainly used for terminating, installing, and managing voice cables in wiring rooms and equipment rooms.

Come componente chiave dei sistemi di cablaggio strutturati, il Pannello patch 110 serve le funzioni di trasmissione, allocazione e gestione centralizzata del segnale flessibile. La configurazione del pannello patch 110 dipende dal numero di coppie di cavi grandi. Ad esempio, se ci sono 70 punti di connessione vocale nella parte anteriore, è necessario gettare un cavo grande 100- coppia e impostare un corrispondente pannello patch coppia 110 100-.

4.3 Pannelli patch in fibra ottica:

Le specifiche comuni per i frame di distribuzione in fibra ottica vanno da 12 porte a 288 porte.
Il telaio di distribuzione in fibra ottica è un importante pezzo di attrezzatura di supporto nei sistemi di trasmissione ottica. Viene utilizzato principalmente per attività come la giunzione in fibra a terminali a cavo ottico, l'installazione di connettori ottici, la regolazione del percorso ottico, l'organizzazione e la conservazione delle fibre in eccesso in eccesso e la protezioneCavi ottici. Ha un ruolo fondamentale nel garantire il funzionamento affidabile e la distribuzione adattabile delle reti di comunicazione in fibra ottica.

Data l'ampia varietà di specifiche e modelli disponibili per le fibreframe di distribuzione ottica, il processo di selezione dovrebbe dare la priorità ai seguenti aspetti chiave:

(1) Capacità del nucleo in fibra

Un telaio di distribuzione in fibra ottica dovrebbe ospitare il più alto numero di cavi utilizzati in una configurazione dell'ufficio centrale. Quando possibile, più cavi interrelati devono essere consolidati in un frame per facilitare l'allocazione del percorso ottico. Inoltre, la capacità del frame di distribuzione dovrebbe corrispondere al conteggio standard del core del cavo per ridurre al minimo o eliminare i rifiuti causati da capacità non corrispondenti durante l'utilizzo.

(2) Categorie funzionali

Come apparecchiatura terminale per le linee dei cavi ottici, i telai di distribuzione in fibra ottica dovrebbero possedere quattro funzioni di base:

Funzione di fissazione:
Dopo che un cavo ottico entra nel telaio, la sua guaina esterna e il nucleo di rinforzo devono essere fissati meccanicamente, i componenti di protezione a terra installati, le estremità del terminale protette e le fibre raggruppate e salvaguardate.

Funzione di giunzione:
Dopo che le fibre estratte dal cavo sono giunte contrecce, le fibre in eccesso sono ordinatamente arrotolate e conservate e le articolazioni di giunzione sono protette.

Funzione di distribuzione:
I connettori collegati atreccesono collegati agli adattatori per ottenere l'allineamento del percorso ottico con i connettori sull'altro lato degli adattatori. Adattatori e connettori devono consentire inserimento e rimozione flessibili; I percorsi ottici possono essere facilmente riconfigurati e testati.

Funzione di archiviazione:
Il telaio dovrebbe fornire spazio per vari cavi patch collegati tra rack, consentendo loro di essere organizzati in modo ordinato e sistematico. L'interno del telaio dovrebbe offrire uno spazio adeguato e opzioni di routing dei cavi adeguate per garantire una gestione dei cavi semplificati che faciliti le regolazioni, soddisfacendo al contempo i requisiti minimi di raggio di curvatura.

Ⅴ. Funzioni e applicazioni diGestione dei cavi di montaggio a rackAccessori

Il ruolo e l'uso diOrganizzatori via cavo, Pannelli di gestione dei cavi eMorsetti per cavi

4.1 Il ruolo degli organizzatori di cavi:

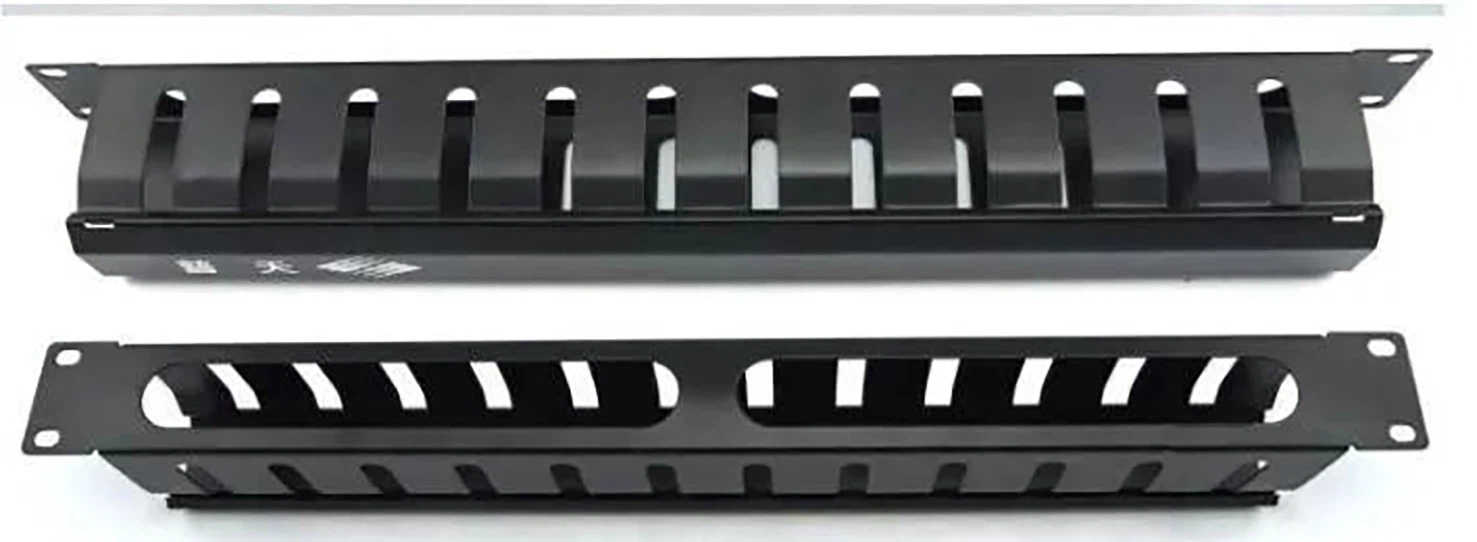

Organizzatori via cavosono accessori installati in combinazione con rack e pannelli patch per garantire che i cavi inseriscano il pannello patch liscio e in parallelo. Ciò rende il cablaggio all'interno del rack più organizzato e visivamente attraente. La configurazione degli organizzatori di cavi dipende dal numero di pannelli patch e switch nel rack. In genere, un organizzatore di cavi è installato tra due pannelli patch, due interruttori o una combinazione di un pannello patch e un interruttore Ethernet.

Cable organizers are accessories installed in conjunction with racks and patch panels to ensure that cables enter the patch panel smoothly and in parallel. The configuration of cable organizers depends on the number of patch panels and switches in the rack.

4.2 Il ruolo dei pannelli di gestione dei cavi:

I pannelli di gestione dei cavi sono strumenti essenziali per una corretta disposizione del cavo. Possono essere realizzati su misura su fibraboard, schede laminate o schede di legno. Questi pannelli aiutano a organizzare sequenze di cavi e cavi sicuri. Quando Cavi a coppia attorcigliatasono infilati attraverso il pannello di gestione, le loro posizioni relative sono stabilizzate, rendendo più facile legarle senza significativi disallineamenti o attraversamenti di cavi.

Step by step guide on how to use the cable management panels.

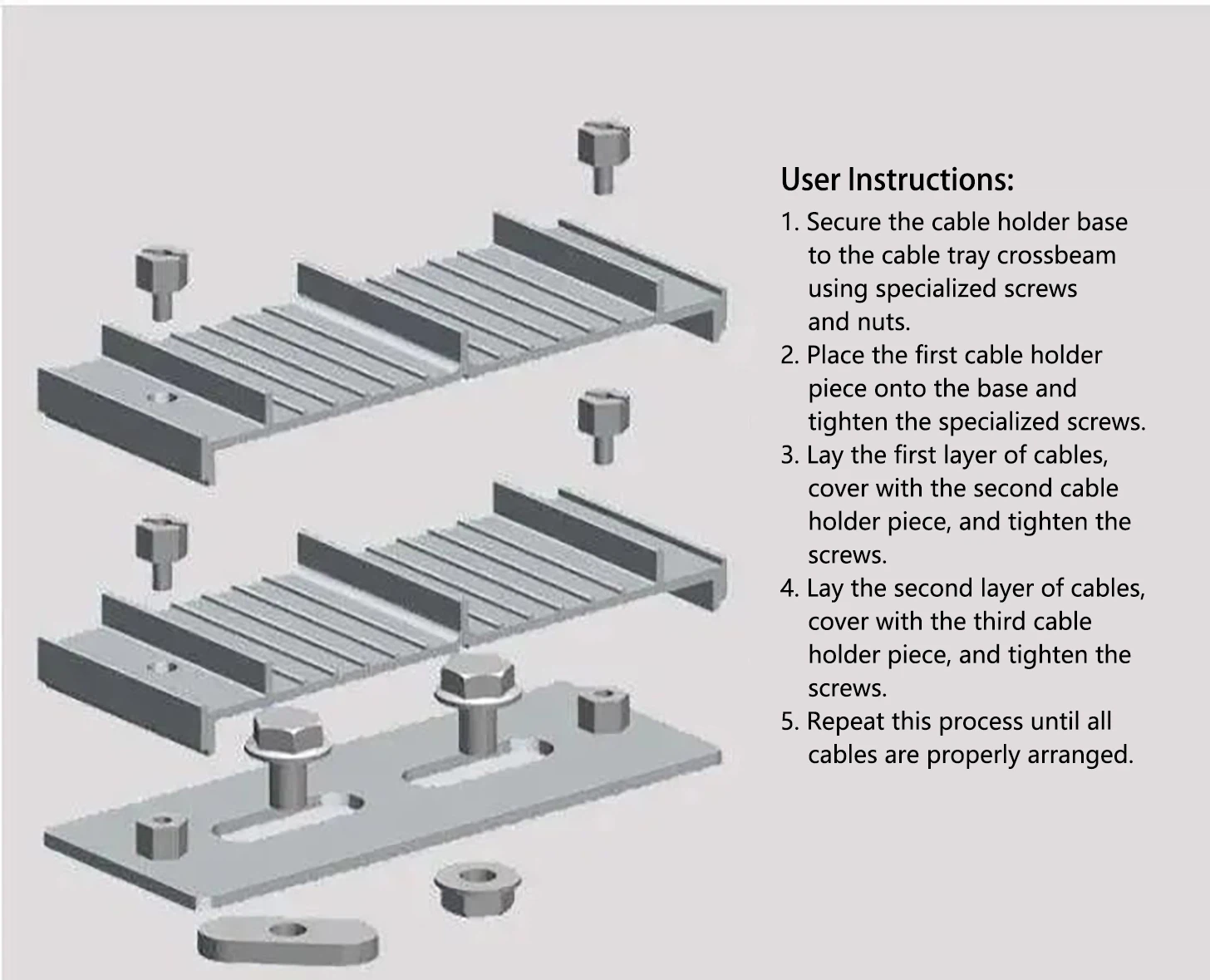

4.3 Il ruolo dei morsetti per cavi:

I morsetti per cavi, noti anche come portaviti, morsetti a filo o elementi di fissaggio dei cavi, sono dispositivi utilizzati per fissare i cavi in posizione. L'uso di cavi durante l'installazione consente una facile stratificazione e raggruppamento di vari cavi. Una volta installati, mantengono il cablaggio pulito ed esteticamente piacevole garantendo una buona dissipazione del calore. Risolvono i problemi relativi all'incrocio dei cavi e alle interferenze durante l'installazione, distribuendo il peso del cavo in modo più uniforme per prevenire una pressione eccessiva sui singoli cavi, riducendo così il rischio di danni e estendendo la durata della loro vita. Aiutano anche a ridurre i rischi del fuoco. Inoltre, consentono una facile rimozione o reinstallazione senza disturbare il cablaggio esistente, che è spesso una limitazione dei tradizionali metodi di fissaggio dei cavi. I modelli più recenti di clip per cavi consentono una comoda sostituzione o regolazione del cablaggio mantenendo un layout organizzato e visivamente attraente.

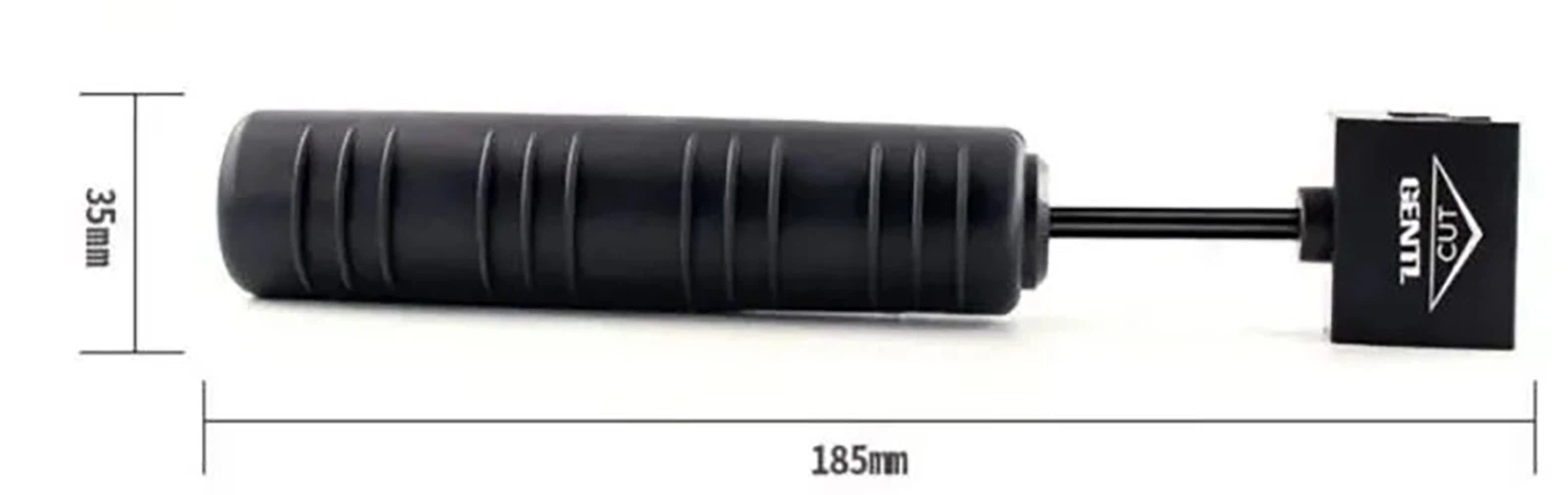

4. 4 5- coppia 110 Punch Down Tool:

Questo strumento è un dispositivo semplice ma efficiente progettato per terminare i fili su blocchi di tipo 110-. È ideale per collegare blocchi in 110 pannelli patch e può contemporaneamente terminare fino a cinque paia di fili contemporaneamente, rendendolo adatto a attività che coinvolgono cavi, blocchi di patch e pannelli patch. Sia la testa e la base dello strumento di terminazione sono sostituibili, mentre la sua lama può essere lanciata per scegliere tra opzioni di taglio o non taglio durante l'uso. L'alloggiamento dello strumento è realizzato con alluminio ad alta resistenza rivestito con vernice protettiva nera e la sua maniglia è realizzata in gomma non slip.

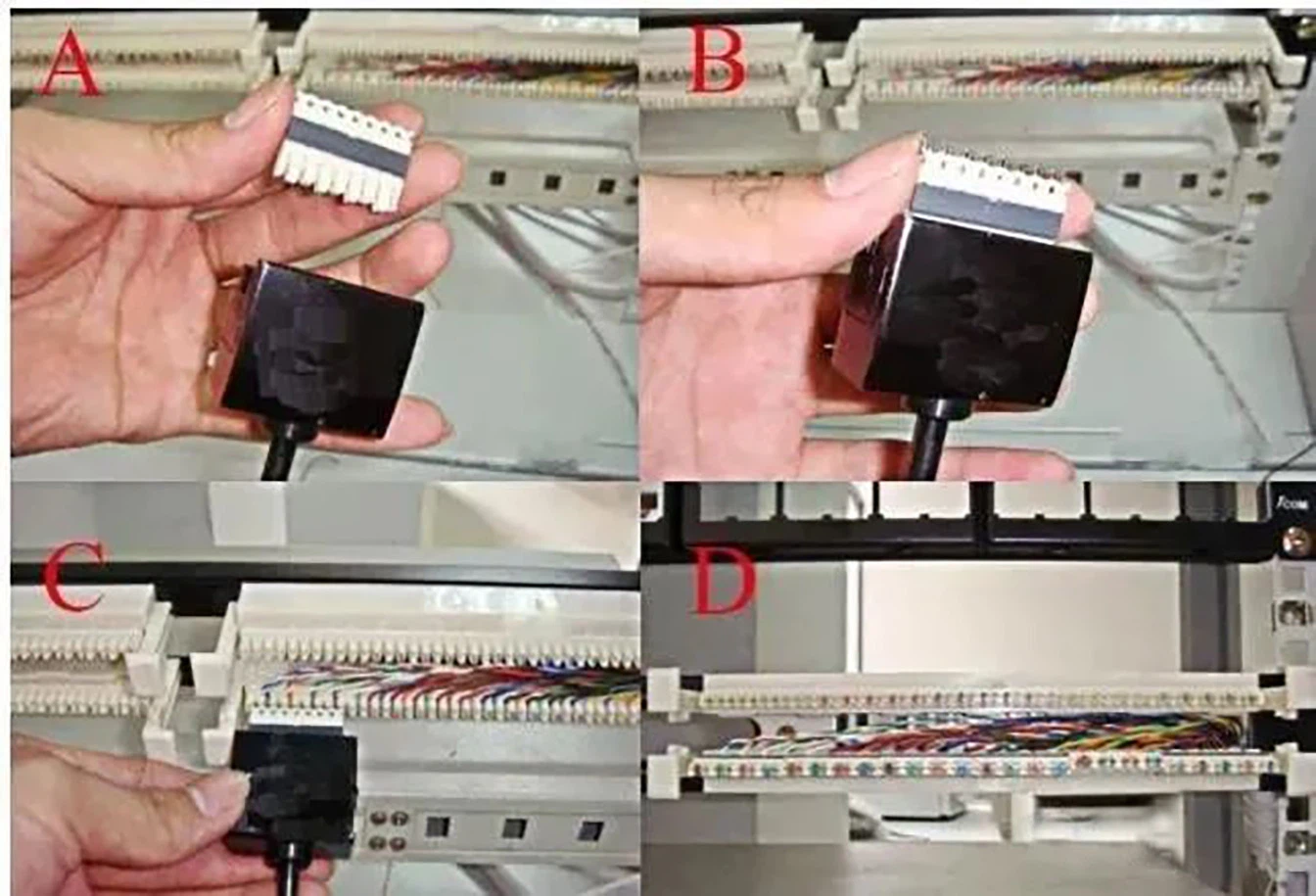

Come usare lo strumento punch down: posizionare il modulo sulla testa dello strumento punzonatura, allinearlo proprio con i post di connessione sul pannello patch 110, quindi premere saldamente fino a quando non si sente unclic, indicando che un modulo è stato terminato correttamente. NOTA: prima di premere verso il basso, assicurarsi che lo strumento punch down sia a livello con i post di connessione sul pannello patch; Altrimenti, può danneggiare sia i pali che il modulo.

5-Pair 110 Punch Down Tool is a simple yet efficient device designed for terminating wires onto 110-type terminal blocks. It is ideal for connecting blocks in 110 patch panels and can simultaneously terminate up to five pairs of wires at once

User's instruction manual on how to use 5-Pair 110 Punch Down Tool

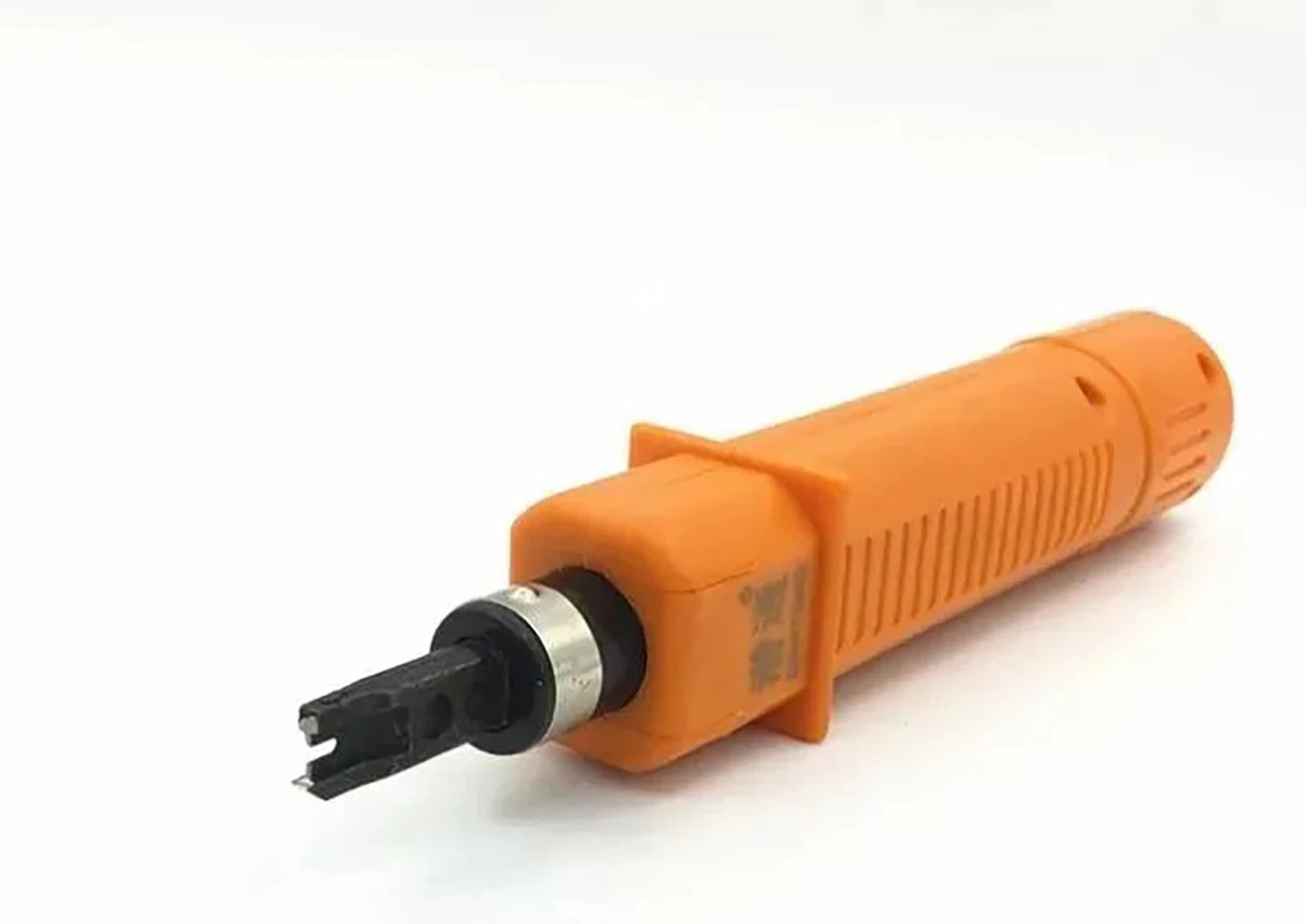

4.5 Pintie per punzonatura a coppia singola 110:

Questo strumento è adatto per collegare i fili ai moduli di tipo 110- e pannelli di patch. Per usarlo, basta spingere la sua maniglia verso il basso per fissare il filo nello slot del modulo in modo rapido ed efficiente.

Single-Pair 110 Punch Down Plier is suitable for connecting wires to 110-type modules and patch panels.

Come usare: prima disporre i nuclei di filo sul modulo in base alla loro sequenza; Quindi inizia a premere verso il basso usando lo strumento punzonatura assicurando il suo orientamento è corretto (il lato della lama dovrebbe rivolgersi verso le estremità del filo). Dopo aver premuto verso il basso, qualsiasi nucleo di filo in eccesso verrà tagliato automaticamente dalla lama. Se orientato in modo errato, tuttavia, può tagliare o danneggiare i fili funzionali invece di tagliare quelli in eccesso. Tenere sempre il livello degli strumenti di punzonatura rispetto al modulo; Una volta allineato correttamente, premi saldamente verso il basso finché non si sente unclic. A questo punto, le lame all'interno del pannello patch trafiggeranno la guaina isolante esterna di ciascun filo che li proteggerà efficacemente in posizione.

To use Single-Pair 110 Punch Down Plier, simply push its handle downward to secure the wire into the module slot quickly and efficiently.

Ⅵ Note sugli standard di etichettatura e grafici personalizzati inGestione dei cavi di montaggio a rack

Lo scopo dell'etichettatura nel cablaggio strutturato è quello di rendere per gli utenti la manutenzione e la gestione futuri il più convenienti per gli utenti, migliorare l'efficienza di gestione e la produttività del lavoro e risparmiare tempo sulla configurazione della rete. Le etichette per cavi più comunemente utilizzate sono etichette con copertine di film protettive. Queste etichette adesive presentano un film protettivo trasparente che protegge il testo stampato dall'usura. Oltre a questi, i singoli cavi o cavi patch possono anche utilizzare etichette non film, etichette in stile bandiera o etichette della manica a calore.

6.1 Linee guida per numerazione del cavo:

Quando numerazione dei cavi, dovrebbe seguire regole logiche, gerarchiche e strutturali per descrivere chiaramente la destinazione e l'ID del cavo. Ad esempio, per un punto di rete nella stanza 1 al 5 ° piano di un edificio ospedaliero, l'etichetta del server rack dovrebbe leggere: "Building x - pavimento 05 - letto 1 - #01". Considerando che gli ospedali possono sottoporsi a lavori di ristrutturazione o riarrangiamenti, scrivere solo il numero del letto potrebbe causare disallineamenti in seguito, quindi è importante includere anche il numero del punto. Questo numero dovrebbe corrispondere al numero sul pannello di rete. All'etichetta endpoint del cavo, dovrebbe essere: "Floor X - Server Rack X - Patch Panel #X -01 #". Se esiste un solo rack server e un pannello patch per piano, può essere semplicemente scritto come: "Patch Panel #01-01 #".

Per la numerazione del cavo patch, dovrebbe indicare chiaramente il numero e la porta del dispositivo in cui è collegato. Ad esempio: se un cavo patch collega la porta 1 del pannello patch #1 alla porta 1 dello switch #1, all'estremità dello switch dovrebbe essere etichettato: "a patch pannello #1-01", mentre all'estremità del pannello patch dovrebbe essere etichettato: "per switch #1-01". Nelle stanze del server con più rack in cui sono presenti cavi di patch inter -rack, il numero di rack server deve essere indicato anche per istanza: "A Server Rack X - Switch X - Porta XX".

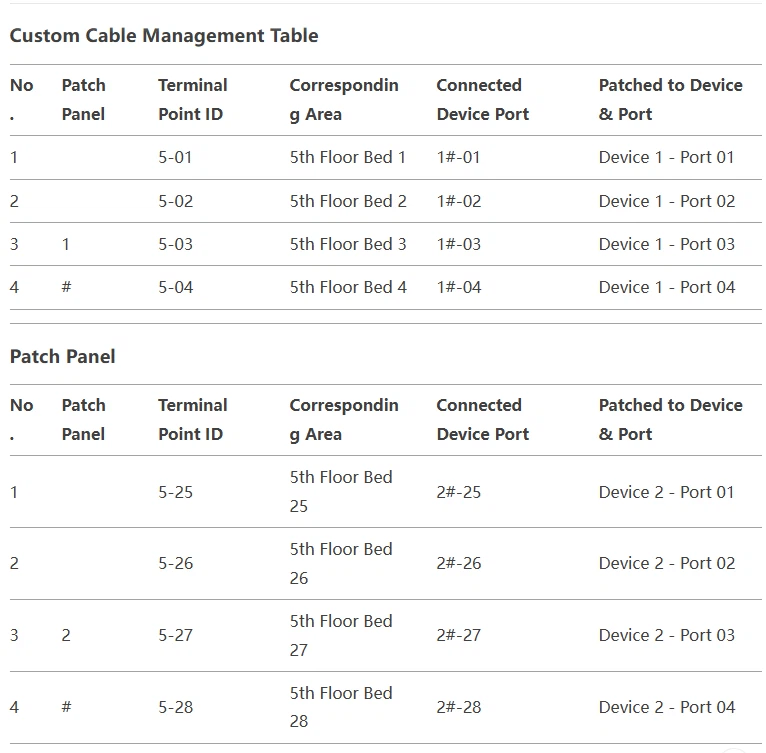

6.2 Creazione di una tabella di cablaggio personalizzata

In un sistema di cablaggio strutturato, prima di iniziare il lavoro di cablaggio, ogni punto dovrebbe essere numerato su progetti in modo da poter identificare quale cavo corrisponde a ciascuna posizione. Quando si collegano i cavi di rete ai pannelli di patch, dovrebbero essere collegati in base alle rispettive funzioni e aree in diversi pannelli di patch. Prima di organizzare i cavi, dobbiamo prima determinare quali punti si collegano a quali pannelli patch per un'organizzazione via cavo più rapida ed efficiente. Ciò richiede la creazione di una tabella di gestione dei cavi personalizzati. La tabella di gestione dei cavi dovrebbe indicare chiaramente l'area corrispondente di ciascun cavo e la posizione delle apparecchiature collegate (vedere il diagramma di seguito; esempio basato sui reparti ospedalieri ospedalieri).

How to creat a custom cable management table. The cabling table should clearly indicate each cable's corresponding area and the location of connected equipment (example based on hospital inpatient wards)

Ⅶ. Introduzione aGestione dei cavi di montaggio a rackArtigianato

7.1 Metodo di gestione dei cavi a cascata

Questo è uno stile di gestione dei cavi relativamente vecchi che può ancora essere visto occasionalmente. Traccia ispirazione dalle immagini artistiche della "grotta della tenda d'acqua sul Monte Huagua", dove i cavi a coppia attorcigliati possono essere bloccati direttamente dai moduli sul patch pannello, creando un aspetto a strati ben organizzato con ogni strato comprendente 24-48 cavi a coppia attorcigliata.
Ancora oggi, alcuni pannelli posteriori dell'armadio di distribuzione adottano la tecnica di gestione dei cavi a cascata, in cui i cavi vengono lasciati slegati, appesi liberamente dalla parte posteriore del pannello patch al pavimento. Il vantaggio di questo approccio è che risparmia il lavoro e aiuta a ridurre il crosstalk tra i cavi.
Il metodo di gestione dei cavi a cascata è uno degli approcci più comuni all'organizzazione via cavo. Utilizza cravatte per cavi in nylon per fissare i cavi sui pali verticali del mobile rack o traverse, dando la priorità alla praticità sull'aspetto e garantendo uno spazio sufficiente nel mezzo per le apparecchiature di rete.
Tuttavia, questo metodo ha diversi svantaggi:

L'installazione di apparecchiature di rete può interrompere la disposizione o addirittura rendere difficile posizionare correttamente l'apparecchiatura.
Il peso di ciascun cavo a coppia intrecciata esercita una forza di trazione sul retro del modulo. Se non viene eseguito alcun bundling prima dei punti di terminazione, questa forza di trazione potrebbe eventualmente causare separazione tra il modulo e il cavo della coppia intrecciata per mesi o anni, portando a guasti di disconnessione.
Se aKeystone JackAll'interno di tale pannello patch richiede la reterminamento, il personale di manutenzione deve lavorare all'interno di questa "tenda d'acqua", spesso circondata da dozzine di cavi a coppia attorcigliata. Inoltre, dal momento che gli armadi a rack in genere mancano di illuminazione interna, diventa difficile vedere chiaramente durante la cessazione, aumentando la probabilità di errori.

7.2 Gestione dei cavi inversi

Conosciuto anche come cablaggio all'indietro, la gestione dei cavi inversa si riferisce all'organizzazione di cavi solo dopo essere stati terminati sui moduli del pannello patch e testati con successo. Il processo inizia all'estremità del modulo e si sposta verso l'esterno verso l'armadio del rack, organizza anche i cavi all'interno dei sistemi di vassoio.
Il vantaggio di questo approccio risiede nell'evitare il riabilitazione causata da test falliti sull'individuocoppie attorcigliate. Tuttavia, il suo svantaggio è che la correzione di entrambe le estremità (il punto di ingresso e il pannello patch) in anticipo si traduce inevitabilmente in cluster di cavi disorganizzati in determinati punti all'interno della stanza, tipicamente nella parte inferiore degli armadietti del rack.
Il cablaggio inverso si basa esclusivamente sullo sforzo manuale attraverso l'ispezione visiva e la gestione fisica per l'organizzazione. A causa dell'ampio cablaggio all'interno degli armadi a rack che attraversa e si intreccia durante il routing, questo metodo consuma tempo significativi e limita miglioramenti di efficienza.
Il vantaggio principale è che i test sono già stati completati, quindi non è necessario preoccuparsi delle regolazioni della lunghezza del cavo sul lato posteriore degli armadi a rack. Tuttavia, con entrambe le estremità fissate in atto, si formano numerose intersezioni tra cavi, complicando gli sforzi per organizzarli in modo ordinato; Inoltre, ci saranno inevitabilmente sezioni in cuicoppie attorcigliateAppare in un sottofondo grovigli (per l'ingresso inferiore) o sopra le piastrelle del soffitto (per l'ingresso superiore).

7.3 Gestione dei cavi in avanti

La gestione dei cavi in avanti, nota anche come cablaggio di feed-forward, comporta l'organizzazione di cavi prima della loro risoluzione sui pannelli di patch. Questo metodo inizia in genere nel punto di ingresso di una stanza (o per gli scenari inter-rack: dal pannello patch di un mobile a rack in poi), organizzando i cavi in segmenti fino a raggiungere il lato posteriore del pannello patchModuli Keystone. Sergente e test seguono in seguito.
L'obiettivo del cablaggio in avanti è il seguente: i fasci orizzontali dei cavi a coppia attorcigliati che si estendono dai punti di ingresso della stanza (o zone di rete designate all'interno delle stanze) agli armadietti di distribuzione sono raggruppati in unità corrispondenti a 16/09/32/48- pannelli a porte; Tutte le coppie contorte all'interno di ciascun fascio rimangono parallele (il parallelismo a breve distanza non influisce sulle prestazioni complessive poiché il crosstalk viene mitigato poiché la maggior parte delle lunghezze dei cavi sono disposte liberamente all'interno di vassoi o condotti). I pacchetti stessi mantengono anche il parallelismo; Una volta interni all'interno degli armadietti del rack, i pacchetti si piegano naturalmente verso i rispettivi pannelli di patch, mentre preservano il parallelismo interno durante i loro percorsi di routing fino a raggiungere i singoli collegamenti del modulo su posti di pannello, in ovunque i fili specifici corrispondenti a ciascun modulo vengono estratti da basi di fascio per la verifica prima di essere protetti su fasci di supporto dietro i moduli o inseriti direttamente su slot modulari su pannelli.

Il vantaggio primario risiede nel garantire l'allevamento in ogni punto lungo i percorsi dei cavi, impedendo al contempo eventuali intersezioni tra le linee. Tuttavia, e criticamente-if si verificano danni durante le fasi di routing iniziali che incidono su qualsiasi determinata linea / i, i successivi guasti ai test richiedono sforzi di riabilitazione completi successivi che i processi di downline richiedono la garanzia rispetto alla qualità del materiale in anticipo insieme a meticolose pratiche di manipolazione durante le fasi di esecuzione.

Ⅷ Processo di gestione dei cavi in avanti inGestione dei cavi di montaggio a rack

Durante il processo di cablaggio in avanti, è essenziale l'uso di materiali di cablaggio appropriati, insieme alle schede di gestione dei cavi e ai grafici di gestione dei cavi. Se combinato con tecniche di cablaggio adeguate, ciò garantisce un risultato visivamente pulito, affidabile, efficiente e adattabile per le esigenze future. Di seguito è riportato un'introduzione al processo di costruzione di base per il cablaggio in avanti utilizzando il metodo più comune di destra:

8.1 Correggi il pannello patch in posizione,

Installa la staffa sul retro e inserisci etichettatoFaceplate di reteInserisci con numeri di cavo stampato nella parte anteriore del pannello patch (o li affisse sul pannello patch). Se i moduli del pannello patch sono rimovibili, dovrebbero essere distaccati.

Construction process for forward cabling using the most common right-in-top-out method:Install the bracket at the back, and insert labeled network faceplate inserts with printed cable numbers into the front of the patch panel (or affix them onto the patch panel).

8.2 Posizionamento delle schede di gestione dei cavi:

Prima di infilare i cavi attraverso una scheda di gestione dei cavi, orientare correttamente per evitare una torsione inutile durante il processo di cablaggio. Assicurarsi che il foro E1 sulla scheda si allinei in modo naturale con il modulo 1 senza regolazione. A questo punto, i fori 2-5 sulla scheda dovrebbero rimanere paralleli ai moduli 2-5 sul pannello patch. Per posizionarlo correttamente, posizionare la scheda verticalmente dietro il modulo 1 con il modulo 1 del foro E1 (il lato con testo dovrebbe affrontare il modulo 24). Tenere la scheda e seguire la direzione di routing del cavo previsto verso il punto di ingresso della sala macchine. Assicurarsi che si verifichi solo un movimento parallelo senza rotazione. Al raggiungimento del punto di ingresso, la posizione del foro record A1 per mantenere un allineamento costante per le schede successive.

8.3 Cavi di threading tramite le schede di gestione dei cavi:

Nel punto di ingresso della stanza della macchina, regolare ciascuna scheda nella sua posizione determinata come descritto nel passaggio 2. Con il lato del testo rivolto verso di te, inserire cavi a coppia a dispetto attraverso fori corrispondenti dal lato non text in base ai loro numeri elencati nel grafico della gestione dei cavi. In genere completato da due persone: una persona identifica e separa solo quei cavi necessari per questa scheda specifica, mentre un'altra li infila attraverso i loro fori corrispondenti. Tutti i cavi devono passare interamente attraverso i rispettivi fori in modo che ogni scheda si sieda a filo contro il suo punto di ingresso adiacente, garantendo un'organizzazione adeguata.

adjust each board to its determined position as described in step 2. With the text side facing you, insert twisted-pair cables through corresponding holes from the non-text side based on their numbers listed in the cable management chart.

8.4 Cavi di routing:

I cavi del bundle intrecciati vicino alle loro radici sul lato esterno (non-testo) di ciascuna scheda utilizzando legami in velcro o cravatte per cavi in nylon dopo averli infilati. Fai scorrere gradualmente ogni scheda lungo il suo percorso designato mentre bundli cavi ogni 100 mm per mantenere l'ordine e prevenire l'allentamento dei legami precedenti. Assicurarsi che i fasci formino una forma circolare: i fili esterni devono allinearsi lungo il perimetro di ciascun strato esterno mentre i fili interni rimangono centrali all'interno degli strati interni durante le transizioni fino al modulo 24 in prima linea dietro i pannelli di patch.

Continuare le schede scorrevoli circa ogni 200 mm e ripetere il legame in modo coerente senza consentire ai fili interni di migrare verso l'esterno o viceversa fino a raggiungere le posizioni finali lungo i percorsi di routing che portano a destinazioni target all'interno di rack o recinti.

8.5 Bitchles per cavi:

Durante il routing dei cavi vicino ai fori del vassoio o dei punti di montaggio del rack server, contemporaneamente proteggere i pacchetti ai componenti dell'infrastruttura come vassoi o staffe di montaggio utilizzando legami aggiuntivi per prevenire lo slittamento verso il basso e mantenere la stabilità.

8.6 Processo di flessione per gli angoli:

Quando si incontrano curve durante il routing, assicurarsi che la scheda di gestione dei cavi rimanga vicino a ciascuna curva mentre guidano i cavi senza problemi attorno a esso non sicuri dei pacchetti prima di navigare in angoli. Ciò impedisce la deformazione causata dal fatto che i cavi interni che diventano cavi eccessivamente tesi e esterni si allentano alle curve.

When encountering bends during routing, ensure that the cable management board stays close to each bend while guiding cables smoothly around it

8.7 Distribuzione dei cavi sulle staffe del pannello patch:

Una volta che una scheda di gestione dei cavi raggiunge una staffa del pannello patch sul retro di un rack, fissare bundle sulla staffa prima di continuare il movimento in avanti. Ad ogni modulo lungo questo percorso, proteggere di nuovo i pacchetti e separare i numeri di cavo corrispondenti per quel modulo. Questo passaggio in genere richiede due persone: una persona separa i cavi mentre un'altra li tira da dietro verso la parte anteriore del pannello patch (se i moduli sono rimovibili, i cavi del filo attraverso i fori del modulo per raggiungere la loro parte anteriore). Entrambi gli individui dovrebbero verificare i numeri dei cavi ad alta voceFaceplateEtichette per la precisione.

Once a cable management board reaches a patch panel bracket at the back of a rack, secure bundles onto the bracket before continuing forward movement. At each module along this path, secure bundles again and separate out corresponding cable numbers for that module.

8.8 Ripeti fino al completamento:

Dopo aver completato un set di cablaggio per un pannello patch di porta 24- utilizzando i passaggi 1-7, restituire le schede non utilizzate sul punto di ingresso e procedere con set successivi fino al completamento di tutti i cablazioni.

Cablaggio di pannelli patch multipli (cablaggio di ramo)
Quando vengono installati più pannelli di patch all'interno di un rack di server, organizza il cablaggio per ciascun pannello separatamente. A causa dello spazio limitato sulle schede del server rack (in genere di circa 100 mm di larghezza), solo 3-4 fasci di 24 cavi possono essere fissati fianco a fianco su una singola cravatta; I rack di server con una profondità di 800 mm possono ospitare fino a due cravatte da un lato, ma potrebbero non soddisfare i requisiti di capacità per bundling di tutti i cavi orizzontali a coppia attorcigliata (ad es. fino a 200). In tali casi, utilizzare metodi di bundling secondario: prima combinare bundle più piccoli in quelli più grandi usando una scheda di gestione 8 × 8 (per un massimo di 48 cavi), quindi dividili in due bundle più piccoli usando una successiva scheda di gestione 5 × 5 prima di continuare il routing verso i pannelli di patch.

Il punto di partenza per il cablaggio in avanti può variare nei punti di ingresso del rack del server, aperture del vassoio, ingresso della sala macchine o anche dai frontali della workstation (sebbene ciò non sia consigliato).

Con la rapida crescita del settore Internet e i progressi in prodotti di networking come i server eSwitch Ethernet, i moderni rack di server devono ospitare più dispositivi che mai. All'aumentare della densità dell'attrezzatura, il mantenimento della gestione dei cavi del rack server ordinati all'interno dei rack server diventa ancora più critico. Il cablaggio scarsamente pianificato o non sistematico può portare a danni ai cavi, tempi di sostituzione prolungati, confusione per il personale di manutenzione durante le consegne e, nei casi più gravi, ostruire il flusso d'aria, causando il surriscaldamento e l'arresto delle attrezzature. Quindi seguire questa guida sarà la soluzione perfetta.
