Un cavo di connessione ottico è un cavo in fibra corto con connettori su entrambe le estremità che collega una porta del dispositivo alla dorsale e alla rete principaletipi di cavi patch otticisono ordinati in base a quattro assi: tipo di connettore (LC, SC, ST, FC, MPO/MTP), modalità fibra (modalità singola gialla o multimodale da OM1 a OM5), lucidatura della ghiera (PC, UPC, APC) e struttura dell'applicazione (standard per interni, corazzata per esterni e alta-densità sottile). Scegliere quello giusto si riduce ad abbinare il connettore alla porta, la modalità fibra alla distanza e all'attrezzatura, e la finitura e la giacca alle prestazioni e all'ambiente. Questa guida elenca tutti i tipi, spiega come distinguerli e mostra come sceglierli, cablarli e risolverli con sicurezza.

Un singolo cavo non corrispondente, sporco o-piegato eccessivamente può interrompere un collegamento da 400G, quindi conoscere il tuotipi di cavi patch otticinon è facoltativo. La domanda rafforza la posta in gioco:La domanda di cavi ottici per data center basata sull'AI-è cresciuta del 138% nel 2024e continua a salire, e ognuno di questi collegamenti dipende dalla corda giusta. Nei miei vent'anni di realizzazione di prodotti di cablaggio di rete e in fibra ottica presso COBTEL, ho visto team inseguire per ore la perdita di segnale solo per trovare un cavo multimodale collegato a una porta-modale singola. Le sezioni seguenti illustrano cosa fa ciascun tipo, i quattro parametri che determinano le prestazioni, un metodo di selezione ripetibile, le regole di cablaggio che mantengono attivi i collegamenti e un manuale per la risoluzione dei problemi che incontrerai effettivamente.

I cavi di connessione ottici sono le "connessioni nervose" collegabili di una rete in fibra. Ogni cavo è dotato di connettori pre-lucidati su entrambe le estremità, come LC, SC, ST o FC, e trasporta la luce tra la porta di un dispositivo e la dorsale. Sono ciò che rende flessibile una rete in fibra, perché puoi scollegarli e reinstradarli in pochi secondi invece di ri-riambire il cavo.

In un sistema di comunicazione in fibra, un cavo di connessione svolge il ruolo di linea di connessione, proprio come il cavo di connessione Ethernet che già conosci. Il suo compito principale è fornire un percorso del segnale ottico flessibile e collegabile tra i dispositivi in ​​modo da poter allocare e reindirizzare i collegamenti su richiesta. Entrambe le estremità sono dotate di connettori lucidati in fabbrica- e tale lucidatura è ciò che mantiene bassa la perdita di inserzione.

Troverai cavi di connessione che svolgono quattro compiti principali:

Tre caratteristiche spiegano perché i cavi di connessione sono così importanti. Innanzitutto lo sonocollegabile e flessibile: nessuna giunzione, quindi configurazione, espansione e manutenzione rimangono veloci. In secondo luogo, sono criticisegmento di transizione, l'"ultimo pezzo" di fibra tra la porta di un dispositivo e il codino della dorsale o la porta di distribuzione, subito prima che il segnale raggiunga la linea principale di trasmissione. In terzo luogo, i cavi di qualità offronobasse perdite e alte prestazioni. Un cavo ben-fatto, come ilcavi di connessione in fibrache costruiamo presso COBTEL, mantiene la perdita di inserzione e la perdita di ritorno sufficientemente basse da proteggere i segnali ad alta-velocità.

Le scelte effettuate sul tipo di connettore, sulla modalità della fibra e sulla lunghezza determinano direttamente le prestazioni e l'affidabilità del collegamento. Per capire il perché, inizia dal cavo sottostante, che puoi esplorare nel nostrocavo in fibra otticaintroduzione.

Non esiste un elenco unico di "tipi di cavi di connessione ottici", poiché i cavi vengono ordinati lungo più assi contemporaneamente. Il modo rapido per distinguerli è un'abitudine in tre-fasi: guarda il connettore, poi la fibra, poi l'etichetta. Una volta che conosci questi tre, puoi identificare quasi tutti i cavi in ​​pochi secondi.

I cavi patch si classificano in base atipo di connettore(LC, SC, ST, FC, MPO e stesso-tipo rispetto a ibrido), dimodalità fibra(modalità singola vs multimodale, con multimodale suddiviso in OM1 fino a OM5), dipolacco(PC, UPC, APC) e daambiente applicativo(per interni, per esterni blindati, ad alta-densità sottile). La maggior parte della confusione deriva dal mescolare questi assi. Un cavo può essere "LC-LC, modalità singola, APC, armato" tutto in una volta.

Ecco il set completo ditipi di cavi patch otticia colpo d'occhio. Usalo come riferimento rapido, quindi leggi le sezioni seguenti per i dettagli dietro ciascun asse.

Le quattro sezioni successive prendono a turno ciascun asse. Alla fine, l'abitudine in tre-fasi ti sembrerà automatica e saprai esattamente qualetipi di cavi patch otticiadatta alla tua attrezzatura.

Il connettore è la parte che si collega alla tua attrezzatura, quindi abbinarlo alla porta è il primo e più basilare passaggio di selezione. Le famiglie di connettori comuni sono LC, SC, ST e FC, oltre a MPO/MTP per collegamenti paralleli ad alta-densità. Puoi leggere un'analisi completa nella nostra guida atipi di connettori in fibra ottica.

Ogni famiglia di connettori ha una personalità e conoscerla ti aiuta a scegliere quello giusto per la porta e la densità.

LC (connettore Lucent)è il favorito per il-fattore di forma-ridotto. Il suo dispositivo di chiusura a scatto- funziona come un RJ45 e il suo ingombro ridotto consente di riempire le porte in modo compatto, motivo per cui quasi tutti gli switch e i moduli ottici moderni lo utilizzano. LC domina l'attrezzatura dei data center.

SC (connettore di abbonato)utilizza una chiusura push-tira. È più grande di LC ma semplice e robusto, quindi si presenta in fibra-to-the-domestico, ODF e collegamenti aziendali meno recenti in cui la densità non è la priorità.

ST (punta dritta)utilizza una chiusura a baionetta-, come un connettore BNC. Lo troverai principalmente su apparecchiature legacy e verrà gradualmente eliminato dalle nuove costruzioni, ma si trova ancora nei vecchi siti industriali e di telecomunicazioni.

FC (connettore ghiera)ha un corpo in metallo avvitato-con una ghiera in ceramica. L'accoppiamento filettato mantiene la ghiera molto stabile, il che rende FC una buona scelta per collegamenti di misurazione-incline a vibrazioni o a modalità singola-, anche se è più lento da accoppiare.

MPO/MTPracchiude 12, 24 o più fibre in un connettore push-pull quadrato. È il connettore dietro i collegamenti paralleli 40G, 100G e 400G, perché una spina sostituisce una dozzina di LC e consente di risparmiare enorme spazio sul rack.

I cavi patch sono divisi in due gruppi per connettore.Cavi di connessione dello stesso-tiposono i più comuni, in cui entrambe le estremità utilizzano lo stesso connettore, come LC-LC, SC-SC, ST-ST o FC-FC. Usateli quando entrambe le interfacce corrispondono, ad esempio una porta dello switch LC a un modulo ottico LC o un SC ONT a una scatola di distribuzione SC.

Cavi ibridi o di conversioneinserisci un connettore diverso su ciascuna estremità, come LC-SC o ST-FC. Esistono per il caso in cui due dispositivi hanno interfacce diverse, come le apparecchiature ST legacy che comunicano con uno switch LC più recente. Con un cavo di conversione colmi direttamente il divario, senza adattatore aggiuntivo nel percorso. La stessa idea si espande: un cavo breakout da MTP-a-LC ventola un MPO da 12-fibra in dodici LC, che è il modo in cui gli switch spine ad alta densità-si collegano alle porte del server basate su LC.

Una scelta correlata è simplex o duplex. UNsempliceil cavo trasporta una fibra in una guaina, per un traffico un-direzionale. UNduplexcord zip-accoppia due fibre, solitamente una di trasmissione e una di ricezione, che è ciò di cui ha bisogno la maggior parte delle reti Ethernet su fibra. I cavi LC duplex standard vengono forniti come una coppia incrociata in modo che la trasmissione di un dispositivo arrivi alla ricezione dell'altro, motivo per cui la polarità è così importante nei rack MPO ad alta-densità.

La selezione qui è semplice in linea di principio: abbina entrambe le estremità. Se colleghi una porta dello switch LC a una porta LC ODF, seleziona LC-LC. Se un vecchio PLC ST incontra un nuovo switch SC, scegli ST-SC. Un consiglio pratico dal campo: quando non sei sicuro dell'interfaccia, scatta una foto della porta con il telefono e confrontala con un campione di connettore, oppure porta con te il vecchio cavo quando ne acquisti uno sostitutivo. Questa abitudine previene la maggior parte degli errori di acquisto. La stessa attenzione vale per la lucidatura, perché uno stivale APC verde non si accoppierà perfettamente con uno stivale UPC blu, come spiega la sezione successiva.

Per riferimento, ilconnettore per fibra otticail riferimento standard copre l'intera tassonomia, compreso l'angolo di 8-grado utilizzato sullo smalto APC e i cicli di accoppiamento tipici da 500 a 1.000. Un connettore ben-sopravvive a centinaia di accoppiamenti con perdita stabile, motivo per cui la ripetibilità del ciclo di accoppiamento fa parte del grado IEC. Puoi anche sfogliare il nostroconnettori in fibra otticagamma di prodotti per vedere campioni reali di ogni tipo.

La fibra all'interno del cavo decide quanto lontano e quanto velocemente viaggia il segnale, e la modalità singola rispetto a quella multimodale è la divisione più importante da ottenere correttamente. I cavi monomodali utilizzano una guaina gialla e un nucleo da 8 a 10 micrometri per le lunghe distanze. I cavi multimodali utilizzano una guaina arancione per OM1/OM2 o una guaina verde acqua o verde lime-per OM3/OM4/OM5, con un nucleo da 50 o 62,5 micrometri, per brevi distanze. Non mescolare mai le due cose.

La differenza tra i due sta nel modo in cui la luce viaggia attraverso il nucleo. Inmodalità singola, il nucleo da 8 a 10 micrometri è così stretto che la luce può seguire solo un percorso, mantenendo il segnale nitido per molti chilometri. Ecco perché le dorsali delle telecomunicazioni e le interconnessioni dei data center-lo utilizzano per lunghi periodi. Inmultimodale, il nucleo più grande da 50 o 62,5 micrometri consente alla luce di rimbalzare lungo molti percorsi, il che è più economico da illuminare con sorgenti LED o VCSEL ma causa una dispersione modale che offusca il segnale a distanza. Ciò limita la modalità multimodale a brevi tirature all'interno di un edificio o tra rack.

Ecco la regola più importante: i cavi monomodali e multimodali non devono mai essere mischiati. Collega un cavo multimodale a un modulo a modalità singola-e si verificano picchi di perdita di inserzione che interrompono il segnale. Se vai dall'altra parte, neanche un cavo-modale su un dispositivo multimodale trasmetterà correttamente. Questo è uno degli errori più comuni e imbarazzanti nelle operazioni di rete e ho visto gli ingegneri passare un intero pomeriggio a cercarlo prima di controllare il colore della giacca.

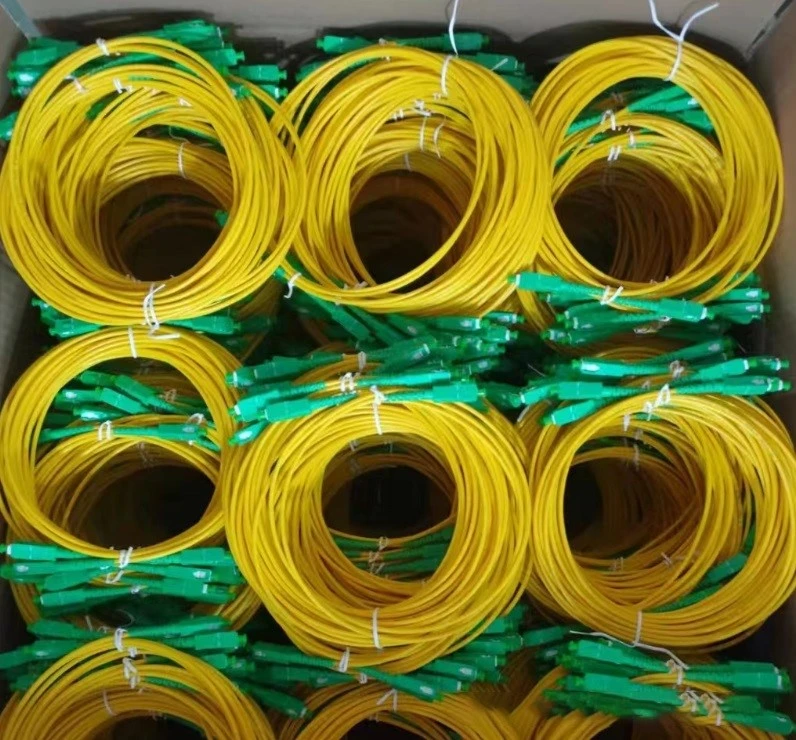

Scegli la fibra in base alla distanza e all'attrezzatura. Se il tuo collegamento è più lungo di 550 metri o il dispositivo utilizza un modulo-modalità singola, scegli la modalità singola (giacca gialla). Se il collegamento è lungo 550 metri o meno e il dispositivo utilizza un modulo multimodale, scegliere multimodale (giacca arancione o verde acqua/lime). Quindi assicurati che il grado OM multimodale corrisponda alla fibra installata, quindi la fibra OM3 si accoppia con il cavo OM3. Per la decisione completa, leggi la nostrafibra monomodale vs fibra multimodaleconfronto.

I gradi multimodali non sono intercambiabili e i livelli OM3, OM4 e OM5 sono codificati inTIA-568.3-D e IEEE 802.3. La tabella seguente mostra la portata pratica che si ottiene alle velocità comuni. Per uno sguardo più approfondito a ciascun grado, consulta la nostra guida atipi di fibra multimodale.

Il dispositivo a cui ti colleghi determina la scelta della fibra, motivo per cui vale la pena conoscerlaricetrasmettitori otticie quale modalità ciascuno si aspetta.

Il colore è lo strumento di identificazione più veloce che hai, perché i colori della giacca e degli stivali seguono uno standard che ti dice a colpo d'occhio il tipo di fibra e la lucentezza. Il sistema si chiamaCodice colore fibra ottica TIA-598ed elimina la maggior parte delle congetture dalla gestione dei cavi.

Il colore della giacca indica il tipo di fibra. Giallo significa modalità singola OS2. Arancione significa multimodale OM1 o OM2. Acqua significa OM3 o OM4. Verde lime o viola significa OM5. Il colore dello stivale ti dice lo smalto. Il blu significa lucidatura UPC e il verde significa lucidatura APC.

Il polacco è importante perché controlla la perdita di ritorno, ovvero la quantità di luce riflessa verso la sorgente. I valori sono ben documentati:La lucidatura PC fornisce circa -40 dB, UPC circa -50 dB e APC circa -60 dBdi perdita di rendimento. APC utilizza un'estremità angolata di 8- gradi per spingere la luce riflessa fuori dal nucleo della fibra, motivo per cui offre prestazioni migliori su collegamenti a modalità singola- che trasportano video analogico o sono sensibili alla riflessione posteriore.

Una regola dura: non accoppiare mai un connettore APC a un connettore UPC. La faccia angolata dell'APC premuta contro la faccia piatta dell'UPC provoca scarse prestazioni ottiche e può danneggiare entrambe le facce terminali. Se devi collegarli, usa un cavo ibrido con lo smalto giusto su ciascuna estremità.

Per identificare qualsiasi cavo sul campo, combinare tre controlli: ispezionare il tipo di connettore, leggere il colore della guaina e leggere la designazione stampata sul cavo. La combinazione ti dice tutto ciò di cui hai bisogno ed è molto più veloce che indovinare o tracciare la corsa.

Oltre al connettore, alla fibra e alla lucidatura, i cavi vengono ordinati anche in base all'ambiente per cui sono costruiti e abbinarli al tuo sito previene molti guasti precoci.

Cavo interno standardutilizza una guaina in PVC, di circa 3 mm di spessore. È morbido e facile da piegare, ideale per una normale sala server o un armadio per telecomunicazioni.

Cavo-resistente agli agenti atmosfericiaggiunge una giacca metallica o corazzata per resistere agli urti, all'acqua, all'umidità e alla corrosione. Usalo per corse all'aperto, come una stazione base in una sala attrezzature, e abbinalo a connettori impermeabili sui giunti.

Cavo ad alta-densitàutilizza una guaina sottile di 2 mm o meno per risparmiare spazio sul rack, il che è importante nelle file di data center dense-dove centinaia di cavi condividono un unico manager.

Cavo montante e plenumha una classificazione antincendio, come OFNR per le colonne montanti o OFNP per gli spazi d'aria del plenum, e le versioni LSZH emettono poco fumo e nessun alogeno in caso di incendio, che è ciò che richiedono ospedali, data center e uffici affollati.

Scegliere la giacca giusta per l'ambiente non è una sottigliezza. Un cavo interno standard lasciato all'aperto si spezzerà sotto i raggi UV e assorbirà acqua alla prima giuntura, mentre uno spesso cavo armato forzato in una fitta rastrelliera spreca lo spazio che stavi cercando di risparmiare.

Il solo tipo non ti dice se un cavo è buono. Quattro parametri determinano le prestazioni e la durata nel mondo reale-e ogni scheda tecnica dovrebbe mostrarli: perdita di inserzione, perdita di ritorno, materiale del nucleo e materiale del rivestimento. Queste sono le metriche che distinguono un affidabiletipo di cavo patch otticoda uno che si guasta sotto carico.

1. Perdita di inserzione: più bassa è meglio è e influisce direttamente sulla potenza del segnale.La perdita di inserzione è la metrica delle prestazioni principali. Misura quanto diminuisce il segnale mentre passa attraverso il cavo, e un valore inferiore è sempre migliore. Un cavo premium mantiene la perdita di inserzione a 0,2 dB o inferiore, mentre un cavo standard si trova a 0,3 dB o inferiore. Per i cavi multi-fibra come MPO, ciascun canale deve rimanere entro 0,2 dB. Il sistema di valutazione alla base di questi numeri proviene daGradi prestazionali dei connettori IEC 61753, che classifica la perdita di inserzione da A (migliore) a D, più M per multimodale, e lo stesso standard stabilisce anche una regola generale secondo cui una buona perdita di inserzione del connettore non deve superare 0,75 dB con una ripetibilità di circa 0,2 dB.

La differenza sembra piccola, ma non lo è. In un collegamento da 100 Gbps, un cavo da 0,2 dB attenua il segnale circa il 30% in meno rispetto a un cavo da 0,3 dB. Nel lungo periodo, questo divario è la differenza tra un collegamento stabile e uno che cade. Questo perché ogni decibel di perdita incide sul budget energetico e i ricetrasmettitori ad alta-velocità funzionano con margini ristretti, quindi un cavo che funziona bene su un collegamento a bassa-velocità può tranquillamente spingere un collegamento da 100G oltre il suo limite. I lavori ad alta-velocità e a lunga{{12}distanza meritano sempre un cavo di prima qualità. Puoi vedere come questo si adatta al quadro più ampio nella nostra guida al calcoloperdita di fibra ottica.

2. Perdita di ritorno: maggiore è, meglio è, per evitare interferenze del segnale riflesso-.La perdita di ritorno misura la quantità di segnale riflessa verso la sorgente. Più alto è meglio è, perché un numero più alto significa una riflessione più debole e una minore interferenza con il segnale principale. I cavi premium raggiungono 45 dB o più e i cavi standard raggiungono 40 dB o più. Per 100G e più veloce, punta a 50 dB o superiore per interrompere gli errori di bit indotti dalla riflessione-. Il motivo per cui la lucidatura APC ottiene così buoni risultati in questo caso è la sua faccia terminale di 8- gradi, che devia la luce riflessa fuori dal nucleo invece di rientrarvi, quindi i collegamenti monomodali che trasportano video analogico o si trovano vicino alla soglia di sensibilità del laser traggono i maggiori vantaggi da APC.

3. Materiale del nucleo: scegli quarzo ad alta-purezza.Il materiale principale determina sia le prestazioni che la durata. I cavi premium utilizzano quarzo ad alta-purezza, che presenta poche impurità, bassa attenuazione e forte resistenza all'usura. I cavi economici utilizzano quarzo o vetro a bassa purezza-, che si attenuano maggiormente e si rompono facilmente quando li pieghi o scolleghi. La differenza si manifesta nel tempo: un nucleo ad alta-purezza mantiene il suo valore di perdita anche dopo centinaia di accoppiamenti, mentre un nucleo a bassa-purezza sviluppa micro-fratture sotto la stessa manipolazione e la sua perdita aumenta fino a quando il collegamento diventa marginale. In un rack ad alta-densità che viene riconfigurato spesso, tale deriva si trasforma in guasti intermittenti difficili da individuare.

4. Materiale della giacca: adattalo all'ambiente.La giacca decide in termini di protezione e maneggevolezza. Per ambienti interni normali, scegli il PVC, che è morbido, facile da posare e a basso costo. Per ambienti esterni o difficili, scegli PE o blindato: il PE resiste all'acqua e all'umidità, mentre l'armatura resiste agli urti e ai morsi dei roditori. Per i rack ad alta-densità, scegli il sottile LSZH (alogeni a basso-fumo zero-), che consente di risparmiare spazio e riduce il fumo tossico in caso di incendio. La giacca decide anche quanto è possibile piegare il cavo, perché una giacca corazzata rigida necessita di un raggio di curvatura maggiore rispetto a una in PVC morbido, un punto a cui ritorna la sezione sulle regole di cablaggio.

Ecco un rapido riferimento alle specifiche per i quattro parametri:

Per i collegamenti multi-fibra ad alta-densità, si applicano gli stessi parametri per canale, motivo per cuiCavi di connessione MPOECavo MPOi progetti mantengono la perdita-canale strettamente controllata. Un MPO da 12-fibra con un canale debole può fallire un intero collegamento parallelo da 40G o 100G, quindi il limite per canale non è un dettaglio, è l'intero gioco.

Un avvertimento da esperti che vale la pena conoscere: un collegamento può superare i limiti del canale TIA ma fallire comunqueBudget di perdita delle applicazioni IEEE 802.3. Ciò significa che devi verificare la perdita rispetto a entrambi gli standard, non solo a uno, altrimenti il ​​collegamento potrebbe risultare verde ma non trasportare comunque il traffico necessario. Il limite del canale TIA è un generico pass/fail del cablaggio, mentre il budget IEEE 802.3 è l'applicazione effettiva che il ricetrasmettitore prevede di eseguire e il budget dell'applicazione è il più rigido dei due.

Scegliere un cavo di connessione non deve essere difficile se si seguono tre passaggi in ordine: abbinare entrambe le interfacce, scegliere la modalità singola o multimodale, quindi selezionare i parametri e lo stile in base allo scenario. Ogni passaggio ha un test chiaro e insieme coprono il principaletipi di cavi patch otticicomprerai mai.

Passaggio 1: abbina entrambi i tipi di interfaccia.Questa è la base. Guarda i connettori su entrambi i dispositivi o le porte a cui si unirà il cavo. Se colleghi una porta dello switch LC a una porta LC ODF, scegli un cavo LC-LC dello stesso-tipo. Se un vecchio PLC ST incontra un nuovo switch SC, scegli un cavo di conversione ibrido ST-SC. Quando non sei sicuro, fotografa la porta e confrontala con un campione di connettore oppure porta il vecchio cavo al fornitore. Questo suggerimento ha salvato la mia squadra da innumerevoli acquisti sbagliati.

Passaggio 2: scegli il tipo di fibra, modalità singola o multimodale.Basatelo sulla distanza e sull'attrezzatura. Se la corsa è superiore a 550 metri o il dispositivo utilizza un modulo a modalità singola-, scegli la modalità singola (giacca gialla). Se la corsa è di 550 metri o inferiore e il dispositivo utilizza un modulo multimodale, scegli multimodale (giacca arancione o acqua/lime). Quindi abbina il grado OM multimodale alla fibra installata, in modo che la fibra OM3 ottenga il cavo OM3.

Passaggio 3: seleziona i parametri e lo stile per scenario.Per collegamenti ad alta-velocità a 10 G e superiori, scegli un cavo premium con perdita di inserzione pari a 0,2 dB o inferiore e perdita di ritorno pari a 45 dB o superiore. Per i siti esterni o difficili, scegli un cavo armato o metallico-con connettori impermeabili. Per le stanze ad alta-densità, scegli un cavo sottile con un diametro del rivestimento pari o inferiore a 2 mm per risparmiare spazio sul rack. Per i siti con rigide norme antincendio, come data center e ospedali, scegli la guaina alogena LSZH a basso-fumo zero-per ridurre il rischio di incendio.

Ecco un caso reale di selezione dal campo. Un data center ospedaliero doveva collegare switch da 100 Gbps su un percorso di 200-metri tra gli armadietti, con severi requisiti di-sicurezza antincendio. La logica funzionava in quattro mosse. Innanzitutto, le porte dello switch erano LC, quindi abbiamo scelto il cavo LC-LC dello stesso-tipo. In secondo luogo, 200 metri sono ben alla portata del multimodale, quindi abbiamo scelto il multimodale per abbinarlo alla fibra OM3 della stanza, con una giacca color acqua. In terzo luogo, 100G è uno scenario ad alta-velocità, quindi abbiamo scelto un cavo premium con una perdita di inserzione di 0,2 dB. In quarto luogo, le regole antincendio dell'ospedale richiedevano LSZH. La specifica finale era il cavo LSZH premium LC-LC OM3 e soddisfaceva ogni requisito in modo pulito.

La velocità target è legata anche al ricetrasmettitore, quindi è utile conoscerla per interotipi di ricetrasmettitori in fibrada 1G a 800G prima di impegnarti.

Per un riferimento rapido, la matrice seguente mappa gli scenari più comuni sul cavo adatto a loro. Usalo come controllo di integrità dopo aver eseguito i tre passaggi precedenti.

La matrice è una scorciatoia, non un sostituto dei tre passaggi, perché ogni collegamento reale ha la propria distanza, polarità e budget di perdita. Quando lo scenario e i passaggi non sono d'accordo, fidati dei passaggi.

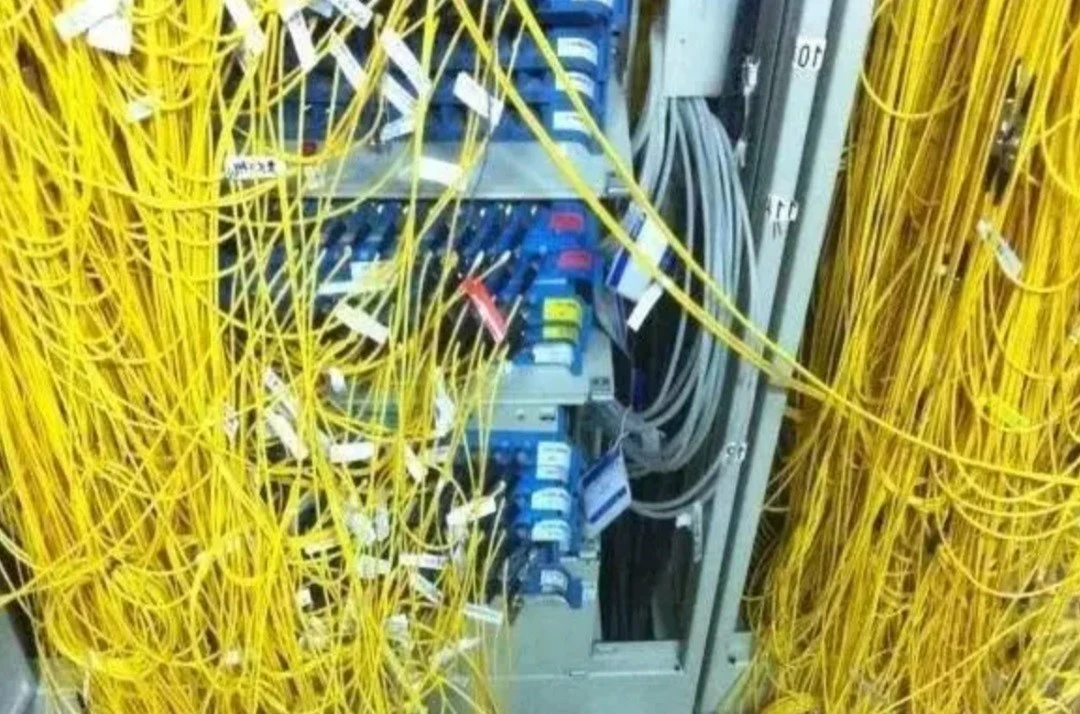

Acquistare il cavo giusto è solo metà del lavoro. Una cattiva installazione provoca un gran numero di errori operativi, dall'eccessiva-flessione all'eccessiva-serratura delle fascette fino all'allungamento. Quattro regole di cablaggio mantengono affidabili i cavi di connessione e ogni ingegnere dovrebbe conoscerle a memoria.

1. Rispetta il raggio di curvatura e non piegare mai eccessivamente-.Una piegatura troppo stretta danneggia il nucleo, aumenta la perdita di inserzione e può spezzare la fibra. Il raggio di curvatura minimo dipende dal tipo di cavo. Il cavo monomodale-modale o multimodale standard con rivestimento da 3 mm richiede un raggio di curvatura statico di 30 mm o più e un raggio dinamico di 60 mm o più. Un cavo sottile con rivestimento da 2 mm o inferiore richiede 15 mm statici e 30 mm dinamici. Il cavo armato necessita di 40 mm statici e 80 mm dinamici. In parole povere, l'arco di piegatura deve essere più grande del diametro di una moneta, circa 25 mm, senza pieghe nette o ad angolo retto. Una volta ho fatto risalire un'interruzione del collegamento a un cavo piegato ad angolo retto dietro un rack. Il segnale morì e raddrizzando la corsa lo riportò immediatamente indietro.

2. Legare senza stringere e non-serrare mai eccessivamente.Sono necessarie le fascette per mantenere le piste in ordine, ma una cravatta troppo stretta schiaccia la giacca e danneggia il nucleo interno. La giusta tenuta è abbastanza allentata da far scivolare un dito sotto. Utilizza cravatte morbide, specifiche per fibra-che non graffino la giacca ed evita cravatte di plastica dura sui percorsi ottici. Il danno derivante da un collegamento troppo stretto- è subdolo: il collegamento può passare durante l'installazione, quindi spostarsi man mano che il nucleo schiacciato si rilassa nel corso di settimane, fino a quando un giorno si interrompe senza una ragione evidente. Ecco perché gli ingegneri esperti tagliano e riannodano-qualsiasi laccio che trovano in una corda, anche se oggi il collegamento sembra integro.

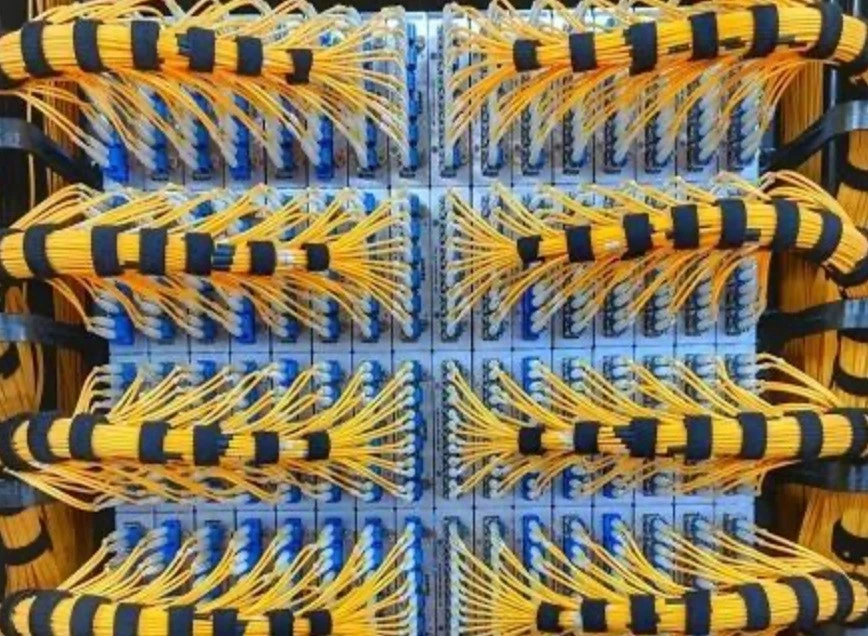

3. Lasciare una ragionevole ridondanza ed evitare sforzi eccessivi.Fare in modo che ogni cavo sia da 50 a 100 cm più lungo del percorso effettivo, in modo da avere tempo per gli spostamenti e il reindirizzamento dell'attrezzatura. Avvolgere il lasco in modo naturale con un raggio non inferiore alla curvatura minima e fissarlo sul gestore della fibra dell'armadio. Non accumularlo. Anche un allentamento eccessivo è negativo, poiché il cavo in eccesso aggiunge attenuazione e ingombra il rack. Se la distanza reale è di 200 metri, un cavo di 201 metri lascia un margine netto di 1 metro. La stessa logica si applica a livello di cabinet: un cavo teso tra due porte metterà a dura prova i connettori la prima volta che qualcuno fa scorrere un server fuori dalle guide, quindi un circuito di servizio delicato protegge sia la fibra che la porta.

4. Proteggere il cavo da danni fisici.All'interno, tieni i cavi lontani dai bordi taglienti del mobile in metallo e aggiungi protezioni per i bordi dove necessario. Tenerli lontani dalle linee elettriche per evitare interferenze elettromagnetiche. All'esterno, utilizzare un cavo armato all'interno del condotto o della canalina per proteggerlo dal sole, dal vento e dalla pioggia e sigillare i giunti con una scatola di giunzione impermeabile per tenere lontani acqua e polvere.

Dal punto di vista degli standard, due riferimenti contano di più. ILStandard di cablaggio in fibra ottica TIA-568.3-Estabilisce i requisiti per cavi, connettori, hardware di collegamento e cavi di connessione e definisce i cinque metodi di polarità (A, B, C, U1, U2) che mantengono allineate la trasmissione e la ricezione. Per i connettori e i ponticelli monomodali-esterni-dell'impianto, il punto di riferimento rigoroso è ilStandard connettore monomodale Telcordia GR-326, che copre le prestazioni meccaniche, ambientali e ottiche per l'affidabilità sul campo. Tieni presente che il GR-326 si applica ai ponticelli monomodali-con terminazione sul campo, non ai cavi di connessione multimodali o locali.

Queste regole si integrano con i principi più ampi della nostra guidacablaggio del centro dati, che copre l'intero quadro da rack-a-rack.

La maggior parte dei guasti-del cavo di connessione è riconducibile a tre fattori: sporco, danni o tipo errato. La soluzione è mantenere un ciclo "pulito, ispezionato, etichettato" e risolvere i problemi nell'ordine: prima l'aspetto, poi la pulizia, quindi i parametri. Quella sequenza trova la causa più velocemente.

1. Pulire regolarmente, circa una volta al mese, strofinando la ghiera del connettore con una salvietta o una penna per pulizia dedicata in un'unica direzione, in modo che polvere e sporcizia non spingano verso l'alto le perdite.

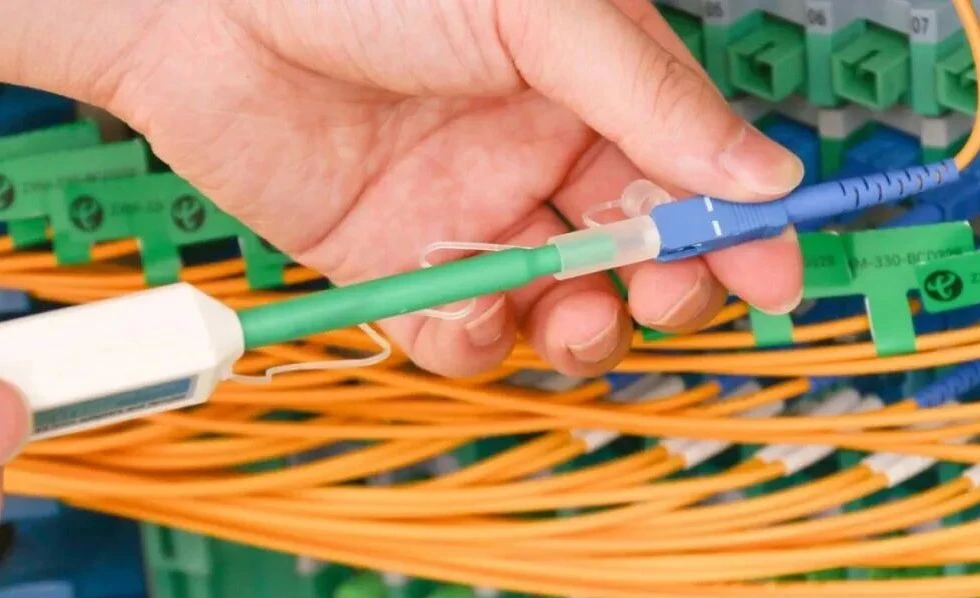

2. Ispezionare spesso, controllando che la guaina non presenti crepe o spaccature e che il connettore non sia allentato o ossidato, e sostituire qualsiasi cosa trovi.

3. Etichetta ogni cavo con il punto iniziale, il punto finale e lo scopo, ad esempio "LC-LC: Cabinet A, Switch 1, Port 1 to Cabinet B, Server cluster, Port 2", in modo che la successiva risoluzione dei problemi sia rapida. Questo è più importante di quanto si pensi. Secondo Fluke Networks,la contaminazione delle fibre è la principale causa di guastie testare i problemi nei data center. Una faccia terminale sporca è la ragione più probabile per cui un collegamento non verrà attivato.



Quando si verifica un guasto, risolverlo in ordine. L'ordine è importante, perché la maggior parte dei guasti è semplice ed economica da controllare, mentre lo scambio di moduli o il ri-splicinging è lento e costoso. Inizia con gli assegni economici e aumentali solo quando vengono liquidati.



Guasto 1: nessun segnale dopo il collegamento.Controlla quattro cose. Per prima cosa, verifica che il cavo sia inserito e ascolta il clic. In secondo luogo, verificare la corrispondenza del tipo di cavo, sia in modalità singola che multimodale, e il tipo di connettore. In terzo luogo, ispezionare il cavo per eventuali danni alla guaina o al connettore. In quarto luogo, sostituisci un cavo che sai che è utile per escludere il cavo stesso. Nella mia esperienza, il clic e il controllo del tipo risolvono la maggior parte dei ticket "nessun segnale", perché un LC semi-posizionato o un cavo multimodale su una porta a modalità singola- mostrerà esattamente zero luce all'estremità.

Difetto 2: Perdita elevata o trasmissione instabile.Pulisci prima il connettore del cavo e la porta del dispositivo, poiché la causa più probabile è un'estremità sporca. Quindi controlla che il cavo non sia-piegato o sgualcito, soprattutto nel punto in cui lascia il rack manager. Controllare se il cavo è troppo lungo, il che significa che c'è troppa ridondanza arrotolata da qualche parte. Infine, verifica la perdita del cavo con un misuratore di potenza ottica e, se necessario, sostituiscilo con un cavo di alta qualità. Se la perdita è intermittente e si allinea con la temperatura o le vibrazioni, sospetta un nucleo marginale o un adattatore allentato piuttosto che il cavo stesso.

Guasto 3: il collegamento esterno si interrompe.Ispeziona il cavo armato per eventuali danni fisici, come schiacciamenti o morsi di roditori. Controllare la scatola di giunzione per eventuali infiltrazioni di acqua o polvere, che è il classico guasto all'aperto. Quindi verifica la perdita del cavo e sostituiscilo con un cavo resistente alle intemperie-se i numeri non sono corretti. Anche i collegamenti esterni si interrompono stagionalmente: un giunto che regge con tempo asciutto può perdere dopo la prima forte pioggia, quindi -testa nuovamente dopo i cambiamenti meteorologici anche se il collegamento è attivo oggi.

Seguire l'abitudine di pulire-ispezionare-l'etichetta e quell'ordine di risoluzione dei problemi in tre-fasi risolverà la grande maggioranza dei guasti-del cavo di connessione senza congetture.

La domanda relativa ai cavi di connessione è cambiata rapidamente e ora si concentra sull’intelligenza artificiale e sui data center su vasta scala.La domanda di cavi ottici per data center basata sull'AI-è cresciuta del 138% nel 2024 e aumenterà di un altro 80% nel 2025, con gli investimenti nell’intelligenza artificiale ora il più forte motore di crescita mentre la domanda di telecomunicazioni legacy si attenua. La larghezza di banda della connettività-del data center stessaè aumentato di circa il 330% tra il 2020 e il 2024.

Il mercato dietro questi cavi sta crescendo di pari passo. ILIl mercato ottico dei dati è sulla buona strada per superare i 16 miliardi di dollari nel 2025, con le spedizioni di ricetrasmettitori da 800G che raddoppiano anno dopo anno e ricetrasmettitori da 1,6T che entrano in produzione per gli hyperscaler. Dal lato dei componenti, il più ampiomercato dei componenti in fibra otticasi prevede che crescerà da 30,11 miliardi di dollari nel 2025 a 65,03 miliardi di dollari entro il 2034.

Anche l’impronta della fibra fisica si sta espandendo. Uno studio della Fiber Broadband Association con RVA LLC proietta un vicinoraddoppio delle miglia del percorso in fibra entro il 2029, da circa 95.000 miglia di percorso nel 2024 a circa 187.000 entro il 2029, con un totale di miglia in fibra che passeranno da 159 milioni a 373 milioni. Per il cavo stesso, ilmercato dei cavi patch in fibra otticaè valutato a circa 1,8 miliardi di dollari nel 2024 e si prevede che raggiungerà i 3,5 miliardi di dollari entro il 2033.

Per noi di COBTEL, questo è il motivo per cui abbiamo creato soluzioni di trasmissione end-to-end 400G, 800G e 1.6T per data center AI, con alta-densitàTipi di cavi MTPal centro. Man mano che la velocità aumenta, il margine per un cavo difettoso si riduce, il che rende ogni scelta in questa guida più importante, non meno.

I cavi di connessione ottici sono piccole parti con un impatto enorme sulla qualità del collegamento. Tre idee ti accompagneranno in quasi tutti i lavori. Per la selezione, abbinare l'interfaccia, scegliere il tipo di fibra corretto e osservare i parametri. Per il cablaggio, lasciare la ridondanza, evitare curve strette e legare in modo allentato. Per la manutenzione, pulire spesso, ispezionare regolarmente ed etichettare chiaramente.

Se li ricordi, eviterai la maggior parte dei guasti-del cavo di connessione prima che si manifestino. E quando sarai pronto per specificare i cavi per la tua prossima costruzione, possiamo aiutarti. COBTEL produce cavi patch in fibra, gruppi MPO e ricetrasmettitori ottici secondo gli standard indicati in questa guida, con controllo di qualità completo su ogni prodotto.Compila il modulo di richiesta in fondo a questa pagina, comunicaci i tipi di porta, le distanze e le velocità e il nostro team ti invierà specifiche e preventivo adatti alla tua rete.



I tipi principali vengono ordinati in base a quattro assi: connettore (LC, SC, ST, FC, MPO, nello stesso-tipo o coppie ibride), modalità fibra (modalità singola gialla o multimodale da OM1 a OM5 in arancione, acqua o lime), lucidatura (PC, UPC, APC) e applicazione (per interni, per esterni, blindata, ad alta{3}}densità sottile). Identifica qualsiasi cavo con l'abitudine in tre-fasi: guarda il connettore, poi la fibra, poi l'etichetta.

No. Mescolarli causa seri problemi. Un cavo multimodale su un modulo a modalità singola- aumenta la perdita di inserzione e interrompe il segnale, e neanche un cavo a modalità singola-su un apparecchio multimodale non trasmetterà correttamente. Abbinare sempre la modalità della fibra del cavo al modulo e alla fibra installata e abbinare anche il grado OM multimodale.

La differenza è l'angolo della faccia- finale. UPC ha una faccia terminale piatta e leggermente bombata, mentre APC utilizza un angolo di 8-gradi che spinge la luce riflessa fuori dal nucleo. La perdita di ritorno riflette questo, con PC a circa -40 dB, UPC a -50 dB e APC a -60 dB. APC offre prestazioni migliori su collegamenti monomodali sensibili alla riflessione e non è mai necessario accoppiare APC direttamente con UPC.

Un cavo premium mantiene la perdita di inserzione a 0,2 dB o inferiore e la perdita di ritorno a 45 dB o superiore. Un cavo standard ha una perdita di inserzione di 0,3 dB e una perdita di ritorno di 40 dB. Per collegamenti da 100 G e più veloci, punta a una perdita di ritorno di 50 dB o superiore per evitare errori di bit indotti dalla riflessione-e mantieni ciascun canale MPO entro 0,2 dB.

Combina tre controlli. Ispezionare il tipo di connettore su entrambe le estremità, leggere il colore della guaina (giallo è modalità singola, arancione è OM1/OM2, acqua è OM3/OM4, lime o viola è OM5) e leggere la designazione stampata sul cavo. Aggiungi il colore di avvio per lo smalto, blu per UPC e verde per APC. Insieme, questi ti dicono il tipo in secondi.
