Se lavori con server odata center, concetti come "1u", "2u" e "rack" ti sono decisamente familiari.
Scegliere l'hosting giusto, i server di acquisto o il noleggio e l'utilizzoarmadi del serverè importante quanto la selezione di mobili adatti per la propria casa.
Dobbiamo considerare le dimensioni dell'attrezzatura, la quantità e le esigenze di espansione futura.
In questo articolo, iniziamo con un'introduzione completa a rack, armadi e U, quindi discutiamo dei punti chiave per l'acquisto di hardware.
1. Cos'è un rack?
Un rack è una struttura speciale utilizzata per l'installazione di server.
Di solito è posizionato all'interno di un mobile server standard, noto anche come rack "{0}} pollici" perché è conforme a questo standard di larghezza.
Lo scopo principale di un rack è fornire un ambiente di installazione ben organizzato, affidabile e sicuro per i server.
Ha le dimensioni appropriate per ospitare vari tipi di server e assicurarsi che ricevano un adeguato alimentazione e ventilazione.
Immagina un rack come una stanza con ripiani di dimensioni e forme diverse per contenere oggetti diversi.
In un rack, ogni server ha una propria posizione, proprio come gli articoli sugli scaffali del supermercato.
I rack hanno anche alcuni design speciali, come staffe e vassoi regolabili, che facilitano l'installazione, lo smontaggio e la manutenzione dei server.
I vantaggi dell'uso di rack sono che ci aiutano a organizzare e gestire meglio le apparecchiature del server.
Posizionando i server in rack, possono essere conservati in modo più sicuro e sono più facili da mantenere e gestire.
Inoltre, i rack forniscono una corretta dissipazione del calore eGestione dei caviSistemi per garantire che i server funzionino in condizioni ottimali.
In sintesi, un rack è un'architettura specializzata progettata per i server e può essere inserito all'interno di un mobile server standard.
Fornisce un ambiente pulito, affidabile e sicuro per noi per installare e gestire le apparecchiature del server.
Questo ci consente di utilizzare i server in modo più efficace e garantire il proprio funzionamento adeguato.
2. Rack ≠ cabinet
Rack di reteE il gabinetto sono in realtà due concetti diversi.
Un rack fornisce spazio di installazione verticale e supporto strutturale per le attrezzature.
Un gabinetto, d'altra parte, offre funzioni più complete, tra cui protezione fisica, raffreddamento e gestione dell'alimentazione.
Il rack è la struttura del framework all'interno dell'armadio utilizzato per supportare l'installazione delle apparecchiature.
Un armadio è un contenitore completo che include il rack e altri componenti per la conservazione e la gestione delle attrezzature.
Può essere utilizzato in vari luoghi come sale per cablazioni di rete, sale di distribuzione del pavimento, sale server, data center, ecc.
L'altezza di un mobile è misurata in un'unità speciale chiamata "U."
Ogni U ha un'altezza di circa 4,45 centimetri (circa 1,75 pollici).
Possiamo immaginare come lo spazio verticale disponibile all'interno del mobile.
I dispositivi nel gabinetto, come server e apparecchiature di rete, hanno in genere dimensioni di pannelli standard prodotte in base al numero di U.
I dispositivi non standard possono anche essere sistemati in un mobile 19- pollici aggiungendo piastre di adattatore.
Le altezze comuni per gli armadietti includono 42U, nonché altre specifiche di altezza come 47U, 37u, 32U, 20u, 12U e 6U.
I cabinet ci forniscono un ambiente pulito e sicuro per la gestione e l'installazione delle apparecchiature.
Diverse altezze di armadi possono essere scelti per soddisfare i requisiti di installazione di diverse attrezzature.
3. Cos'è "u"?
Parliamo in particolare del "U" menzionato in precedenza.
U è un'unità utilizzata per rappresentare le dimensioni esterne dei server ed è un'abbreviazione di "unità".
L'altezza di un rack è generalmente espressa in "U", con ogni U che misura 1,75 pollici (44,45 millimetri) di altezza.
Le altezze comuni di rack includono 1u, 2u, 4u e rack più grandi possono avere più U.
Nelle dimensioni del server montato su rack, quelli comuni sono server 1U, server 2U e server 4U.
Le dimensioni di questi server sono le seguenti:
1u=4. 445 centimetri
2u=4. 445 * 2=8. 89 centimetri
4u=4. 445 * 4=17. 78 centimetri.
In pratica, i server 1U o 2U sono più comunemente usati.
I fornitori di servizi calcolano le commissioni in base allo spazio occupato dai server, quindi l'utilizzo dei server 1U è l'opzione più risparmiante ed economica.
Tuttavia, i server 2U hanno una migliore espansione rispetto ai server 1U.
Un server 1U può ospitare fino a 4 3. 5- inch Hard Drives, mentre un server 2U può ospitare 8 o più. Inoltre, il numero di slot PCI varia anche con server 1U con un massimo di 2 slot, mentre i server 2U possono avere fino a 6.
3.1 Gli armadietti degli operatori standard sono generalmente armadi a 42U, gli armadi possono anche essere classificati con i seguenti 2 metodi:
A. differenziato per larghezza e profondità:
Le opzioni di larghezza includono 600 mm e 800 mm di larghezzaArmadi 42U.
Le opzioni di profondità includono 600 mm, 800 mm, 900 mm, 960 mm, 1000 mm, 1100 mm, 1200 mm, ecc.
B. personalizzato in base a esigenze specifiche:
Oltre alle dimensioni standard 42U, la larghezza e la profondità di un armadio possono essere personalizzate in base a requisiti specifici.
Il numero di server che un armadio può ospitare è limitato. Un gabinetto 42U non significa necessariamente che possa contenere server 42 1 U.
Lo spazio deve essere riservato per dissipazione del calore, movimento, cablaggio e spazio per interruttori, firewall, monitor e altri dispositivi.
Il numero di server che possono essere sistemati in un mobile 42U dipende dall'apparecchiatura specifica.

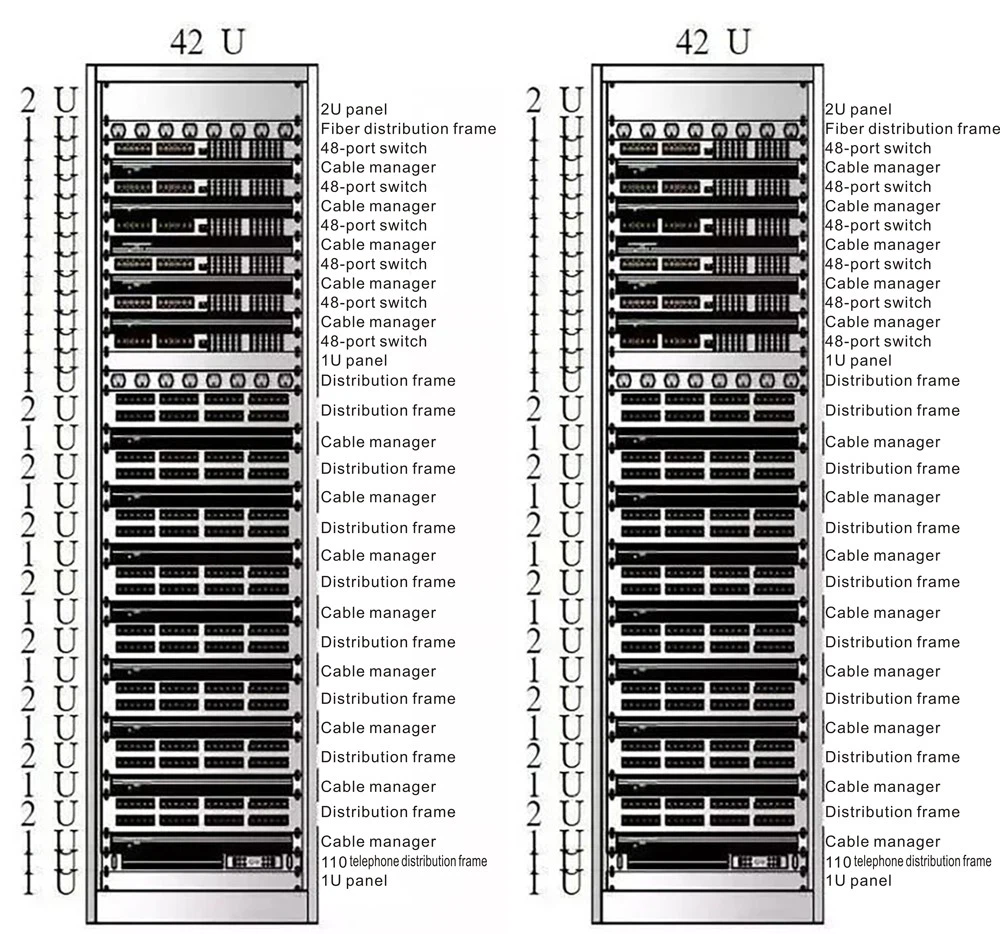

Ora, lascia che ti fornisca un diagramma di esempio del layout dell'attrezzatura in un mobile 42U.
Quindi, si pone la domanda, quanti server sono in genere distribuiti in un gabinetto?
Il numero di server distribuiti in un gabinetto dipende da vari parametri, come dimensioni, consumo di energia e generazione di calore dei server.
Devono anche essere considerati fattori come l'alimentazione, il raffreddamento e la capacità di carico del gabinetto quando si determinano il numero di server che possono essere distribuiti.
3.2 Alcuni parametri chiave che devono essere considerati sono:
1. Spazio di riserva: lasciare lo spazio 1U tra ciascun dispositivo per la dissipazione del calore, riservare lo spazio per gli interruttori e considerare la posizione delle unità di distribuzione dell'alimentazione (PDU).
2. In genere forniscono un alimentatore ridondante da 10kW e dispongono di una capacità statica di portata non inferiore a 1200 kg (determinata in base ai parametri di costruzione del data center).
3. Senza limiti di potenza superiori, il numero cumulativo di U occupato dai dispositivi in un gabinetto generalmente non supera 26U. Il numero di dispositivi 1U in genere non supera i 16, i dispositivi 2U non superano i 12 e i dispositivi 4U vanno da 4 a 7.
4. Scegliere i rack e i cabinet giusti per il tuo data center
Con la crescita continua delle esigenze aziendali IT, prevedere i carichi IT è diventato sempre più impegnativo.
Come puoi percepire, anche con la crescente potenza di ciascun rack, la densità del data center può essere migliorata riducendo le spese giornaliere delle attrezzature.
Tuttavia, la complessità dell'ecosistema del data center aumenta con la densità.
Hai bisogno di un'infrastruttura ben progettata e completa per ottenere una gestione e flessibilità efficienti.
Rack e armadi, che costituiscono la base dell'infrastruttura del data center, dovrebbe essere il punto di partenza per qualsiasi strategia di data center ad alta densità.
4.1 Prestare attenzione al carico valutato rack
All'aumentare del numero di dispositivi in un rack, il carico nominale del rack diventa cruciale.
Gli armadietti collegati al data center dovrebbero avere un carico statico di almeno 3000 libbre.
Il carico a livello di rotolamento può dirti il peso che il rack può sopportare quando viene spostato.
Se l'attrezzatura viene distribuita a livello di rack, il che significa che viene assemblata e consegnata al tuo sito da un integratore di sistema, è necessario controllare il carico di trasporto.
Tutti i carichi nominati devono essere testati e verificati da un laboratorio di terze parti affidabili.
4.2 Come dovrebbe essere impostato lo spazio del mobile?
Lo spazio del gabinetto è un'altra considerazione importante.
Mentre si espande il più possibile lo spazio del data center, il gabinetto dovrebbe essere ancora più ampio e più profondo dell'attrezzatura che ospiterà.
Fornire spazio per PDU, gestione dei cavi e altri accessori lasciando anche spazio per la circolazione del flusso d'aria.

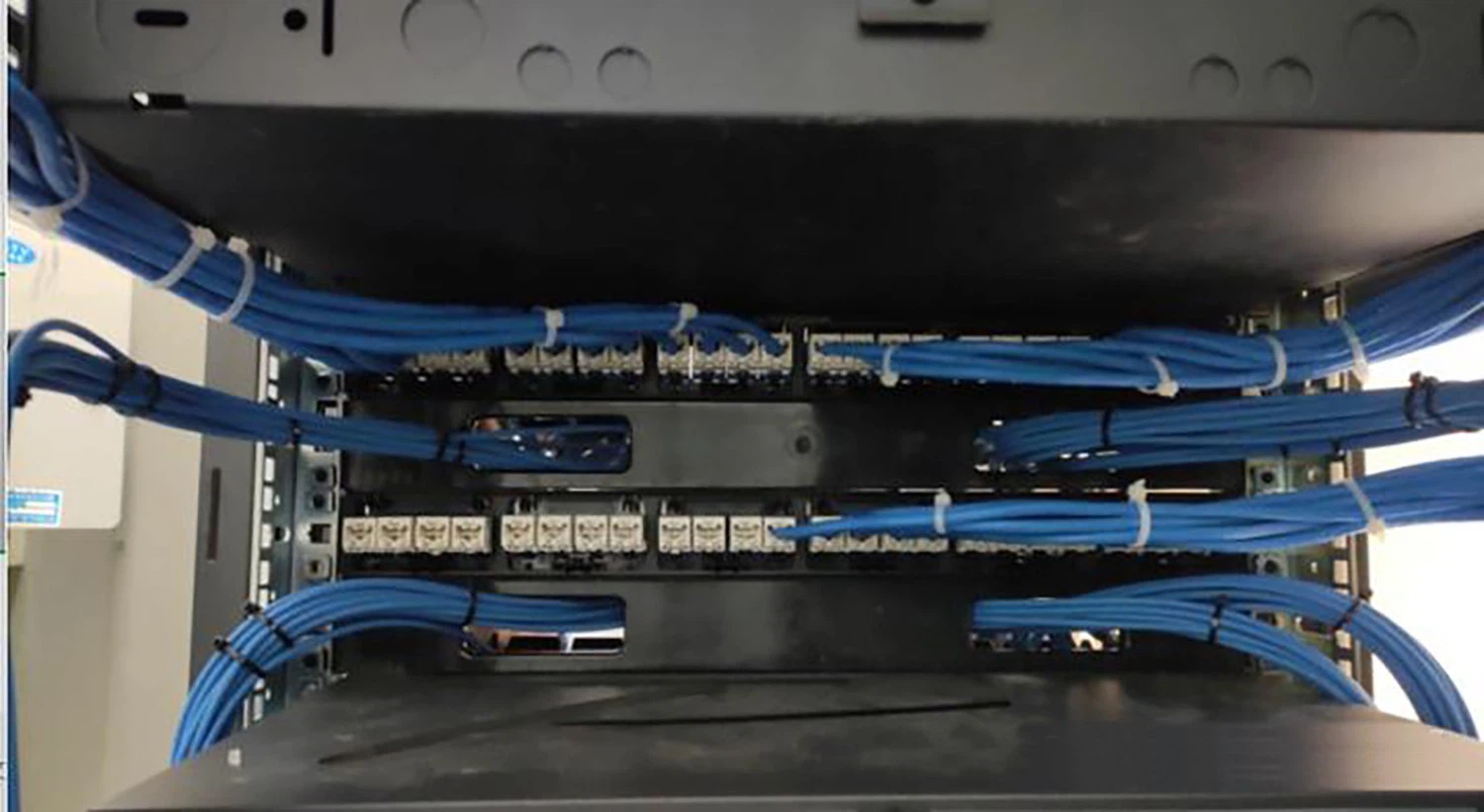

I lati del gabinetto del server dovrebbero avere rack fissi per il posizionamento di PDU eAttrezzatura di gestione dei cavi.
Le staffe fisse devono essere installate nella parte anteriore e posteriore dell'armadio dell'apparecchiatura di rete per l'inserimento del cavo e altre connessioni, inclusa la gestione interna dei cavi.
4.3 Creazione di un ambiente ottimale per l'attrezzatura è la chiave
Rack e armadi adeguati dovrebbero fornire un raffreddamento e una gestione del flusso d'aria per garantire l'ambiente ottimale per le attrezzature controllando al contempo il consumo di energia.
Maggiore è il carico di calore, più perforazioni elevate sono necessarie per massimizzare il flusso di gas.

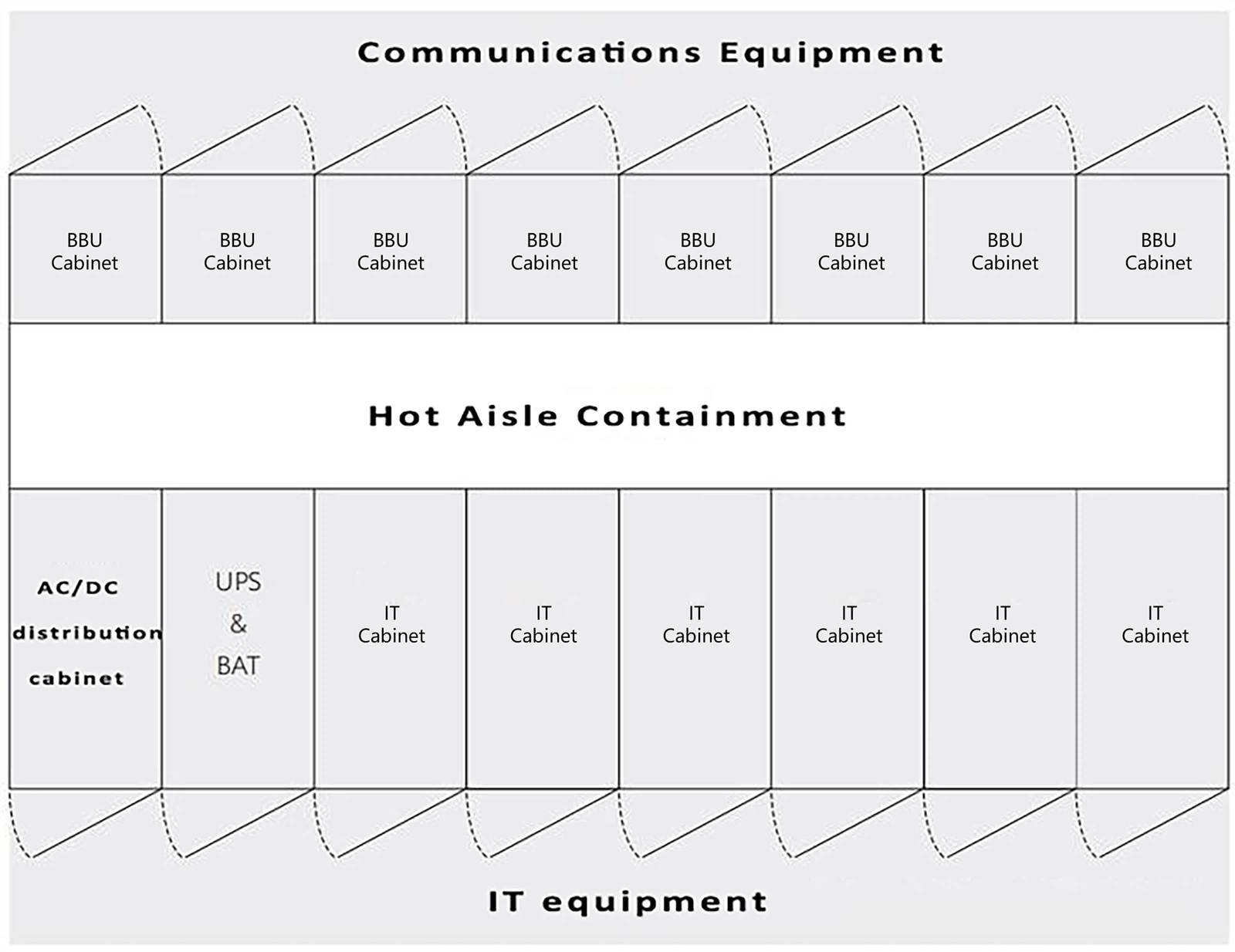

L'armadio dovrebbe essere compatibile con un sistema di contenimento del corridoio caldo o freddo a circuito chiuso, fornendo pannelli deflettori per garantire un flusso d'aria adeguato attorno all'attrezzatura.
Prendi in considerazione il raffreddamento a base di rack, che crea un sistema completamente chiuso, fornendo il percorso del flusso d'aria più breve possibile per raggiungere l'attrezzatura.
4.4 Come implementare il controllo degli accessi?
Il controllo di accesso a livello di gabinetto completa le misure di sicurezza del data center.
Le porte bloccate forniscono la protezione più elementare, ma il controllo di accesso elettronico di rete offre una gamma di vantaggi.
Oltre a prevenire l'accesso non autorizzato, questi sistemi possono controllare e tenere traccia di tutti i tentativi di accesso per la conformità e la risposta alle emergenze.
Un sistema interconnesso dovrebbe essere in grado di controllare e gestire tutto l'accesso al gabinetto da un'interfaccia di rete.
Infine, è cruciale trovare un fornitore di soluzioni come Cobtel in grado di soddisfare vari requisiti per rack e armadi.
È meglio semplificare il processo di installazione, accelerare la distribuzione, garantire la compatibilità tra i vari componenti dell'infrastruttura del data center, fornire soluzioni personalizzate e offrire servizi di consulenza, progettazione e implementazione.
