Cosa sono i cavi di patch RJ45?
Dec 07, 2024
Lasciate un messaggio
1. Introduzione
Cosa sono i cavi di patch RJ45? Il rilascio di ANSI/Tia -568. 2- d ha realizzato 28awgCavi patch Cat6conforme, complicando ulteriormente un già complessoCavo patch rj45mercato.Quali sono le differenzetra 24awg, 26awg, 28awg, 30awg e 32awg calibri? Quali sono le differenze tra cavi patch RJ45 fatti a mano e quelli fabbricati? I vari tipi di cavi patch RJ45 possono disponibili sul mercato, comecavi patch piatti, cavi ad angolo destro eCavi ultra-sottili,essere usato? Quali sono gli standard pertinenti per i cavi patch RJ45? Qual è la scelta più economica per i cavi patch RJ45 attualmente?
Con queste domande in mente, elimineremo a fondo il processo di produzione, i principi e le prestazioni dei cavi patch RJ45 da vari angoli, rendendo la scelta dei cavi patch RJ45 non più complicati.
2. Panoramica dei cavi di patch RJ45
In un cavo di rame da 100 m (canale), oltre al collegamento permanente da 90 m nel mezzo, ci sono anche cavi patch RJ45 da 5 m su entrambi i lati, che è il soggetto principale di questo articolo. All'inizio dell'articolo, confermeremo prima alcuni concetti:
01 Gli standard di test perRJ45I cavi di patch si basano su due criteri: "Test del canale Fluke" e "Test individuale Fluke".
02 Lo standard di test perRJ45I cavi di patch sono generalmente il test del canale Fluke.
03 i test del canale sono divisi in due tipi:
A, aggiungendo il cavo patch RJ45 a un collegamento 90- metro. Questo test indica che il cavo patch RJ45 può corrispondere al collegamento permanente testato, con la seconda difficoltà di passaggio più alta;
B, testare il cavo patch RJ45 stesso come collegamento a canale. Questo test ha la più bassa difficoltà del passaggio, ma la gamma di collegamenti permanenti che può abbinare è il più piccolo e alcuni non possono nemmeno essere compatibili con i collegamenti permanenti del proprio marchio.
04 Pertanto, ilRJ45Il test del canale del cavo patch con un collegamento permanente 90- metri è più in linea con le esigenze dell'applicazione effettive rispetto al singolo test del canale.
È più difficile da superare rispetto al singolo test del canale e il costo è superiore rispetto al singolo test del canale.
05 Inoltre, non vi è quasi alcuna differenza nell'aspetto tra i due.
Per distinguerli, devi esaminare i rapporti di test di terze parti e i rapporti di ispezione della qualità della fabbrica forniti dal produttore.
06 Per dimensioni del calibro filo americano (AWG) come 24/26/28AWG, maggiore è il numero, più sottile è il nucleo di rame e peggio ancora le prestazioni.
Tuttavia, dal punto di vista ingegneristico, i risultati del test Fluke dovrebbero essere prioritari, riducendo al minimo i costi (perché le prestazioni hanno ridondanza). Maggior parteCavi gatti 6 patchSul mercato ci sono 26awg.
07 Oltre allo spessore del filo, la torsione, la torsione generale, la distanza distratta alle estremità e il materiale plastico influisce anche sulle prestazioni.
3. Perché usiamoRJ45Cavi patch
Confronto di patch cavi fatti a mano contro fabbrica
01 Molti RJ45I cavi patch sono usati negli armadi (0. 3m), in grandi quantità, con frequenti scenari di flessione.
I cavi patch RJ45 realizzati in fabbrica hanno una velocità di costruzione più rapida e hanno meno probabilità di causare problemi dopo la flessione.
02 Ogni cavo patch RJ45 realizzato in fabbrica ha superato il test del fortuna, quindi non è necessario preoccuparsi dei problemi con il cavo patch RJ45 nel collegamento.
03 I lavoratori di corrente deboli producono cavi patch RJ45 a mano lentamente, con un alto tasso di errore in ambienti di lavoro duri (caldi e umidi) e molti cantieri non hanno un colpo di fortuna per testare prontamente se le prestazioni del cavo patch RJ45 soddisfano lo standard;
04 L'efficienza di produzione dei cavi patch RJ45 realizzati in fabbrica è elevata e il costo è inferiore rispetto ai cavi patch RJ45 fatti a mano dagli operai edili.
4. Perché i cavi piatti non possono essere utilizzati
I cavi piatti sono generalmente venduti su siti Web di e-commerce. Rispetto ai cavi rotondi di patch RJ45, i cavi piatti hanno un fascino estetico più elevato e molte persone usano cavi piatti. Tuttavia, i cavi piatti non si svolgono tra i core e le quattro coppie non subiscono una torsione generale; Hanno un debole anti-interferenza e, se aggiunti a un collegamento permanente 90- metri, la loro prestazione non è garantita. Inoltre, i cavi piatti sono generalmente più costosi di quelli rotondi a causa della loro forma unica, ma le loro prestazioni non sono altrettanto buone.
Below, we use two {{0}}meter flat cables + COBTEL 90-meter 0.52 Category 6 engineering cable permanent link, and two 5-meter flat cables + COBTEL 90-meter 0.57 Category 6 distribution-grade cable permanent link to form a 100- collegamento del canale metro per il test.
5- metro cavo piatto + cobtel 90- metro di test del canale del cavo 052
5- metro cavo piatto + cobtel 90- Rapporto di test del canale del cavo di livello distributore 057 metro.
I seguenti sono i risultati del test per il collegamento permanente del cavo permanente del cavo di ingegneria CABTe {{{1 {1}}}} {{5} {5}}. 52 CAT 6 e il collegamento permanente permanente permanente permanente permanente di livello di distribuzione CAT 6 Cat.
5- metro cavo piatto + cobtel 90- metro ingegneristica 052 Rapporto di test di collegamento per permant cavo
5- metro cavo piatto + cobtel 90- metro-grade 057 Rapporto di test di collegamento permanente del cavo.
Dai risultati del test sopra, possiamo vedere che il collegamento del canale con cavi piatti non può superare il test. Pertanto, è molto necessario utilizzare i cavi di patch rotondi standard RJ45.
5. sono il 7, 7a eCavi Cat8Venduto su Amazon e altre piattaforme di e-commerce come descritte?
Punto di vista 1
L'organizzazione TIA/EIA non riconosceCavi Cat 7. I cavi di categoria 7 ISO/IEC utilizzano connettori GG45 o connettori Tera da 600 MHz. Pertanto, tutti i reclami online dei cavi Cat che utilizzano ordinarioConnettori RJ45sono falsi. Le prestazioni della Super Categoria 6 sono simili a quelle della categoria 7 e possono sostanzialmente sostituire la categoria 7.
Punto di vista 2
L'organizzazione TIA/EIA non riconosce i cavi di categoria 7A. Emendamento ISO 11801 2 (2010) ha introdotto il canale FA (migliorato F) e cavi di categoria 7A con una frequenza fino a 1000 MHz, adatto a varie applicazioni tra cui CatV (862 MHz). Lo scopo della categoria 7A è di supportare potenzialmente il futuro 40 Gigabit Ethernet: 40GBase-T. I risultati della simulazione mostrano che 40 gigabit Ethernet possono essere raggiunti a 50 metri e 100 gigabit Ethernet a 15 metri. Nel 2007, i ricercatori della Pennsylvania State University hanno predetto che 32 nm o 22 nm avrebbero consentito a 100 gigabit Ethernet a 100 metri. Tuttavia, nel 2016, il gruppo di lavoro IEEE 802.3bQ ha approvato l'emendamento 3, che ha definito 25 GBASE-T e 40GBase-T come cablaggio di categoria 8 a 2000 MHz. Pertanto, la categoria 7A non supporta 40 Gigabit Ethernet. A partire dal 2017, non ci sono dispositivi con connettori che supportano i canali di categoria 7A. Questo è raro come un panda gigante, quasi invisibile sul mercato e abbastanza inutile per gli utenti.
Punto di vista 3
Il gruppo di lavoro TR43 ha approvato la categoria 8 basata su ANSI/tia 568- c. 2-1. È definito fino a 2000 MHz, adatto a distanze fino a 30 m o 36 m, a seconda del cavo patch RJ45 utilizzato. Canale di tipo I (cavo categoria 8.1): progettazione minima del cavo U/FTP o F/UTP, compatibile con arretramento, interoperabile con EA (Cat 6a) usandoPlug 8p8c; Canale di tipo II (cavo di categoria 8.2): minimo F/FTP o S/FTP, interoperabile con FA (categoria 7A) usando Tera o GG45. Il cablaggio di categoria 8 viene utilizzato principalmente per brevi distanze tra switch e server nei data center, non adatti al cablaggio generale degli uffici.
6. È possibile utilizzare i cavi di patch All-Copper RJ45?
Attualmente, ci sono alcuni cavi di patch RJ45 molto economici sul mercato, etichettati come All-Copper, con prezzi molto bassi. Il prezzo di un cavo 1- metro è inferiore a 2 yuan. ComeCavi di rete, I cavi patch RJ45 devono utilizzare il rame privo di ossigeno con un contenuto di rame del 99,95% o più. Questi cavi patch RJ45 utilizzano materiali non standard. Anche i loro dati di test sono terrificanti. Il vantaggio dei cavi patch RJ45 All-Copper è il loro prezzo basso e tutti gli altri aspetti sono svantaggi.
Abbiamo usato {{0}} metri di patch All-Copper RJ45 per il test del canale, conducendo separatamente i test del canale, aggiungendo Cobtel 90- metro 0}. 52 Test di cavo ingegneristica di livello 6.
3- metro Rapporto di test del canale a filo singolo
3- metro Cavo All-Copper + Cobtel 90- metro 052 Rapporto di test del canale del cavo di rete ingegneristico
5- metro cavo piatto + cobtel 90- metro 057 Rapporto di test del canale del cavo di livello distribuzione
Si può vedere che un scarso cavo patch RJ45 è catastrofico per l'intero collegamento, trascinando il collegamento che ha già superato il test di collegamento permanente, rendendo l'intero collegamento del canale incapace di soddisfare le esigenze di trasmissione del gigabit di categoria 6.
7. COBTEL Categoria 6 Ingegneria RJ45 Prestazioni del cavo patch
COBTEL CAT6 UTP INGEGNERIA RJ45 Cord Patch
Gli standard approvati sono i seguenti:
Ansi/tia -568. 2- d
ISO 11801
IEC 60603-7
IEEE 802.3AF, 802.3at, 802.3BT
UL 1863
CAN/CSA-C22.2, ecc.
ISO 11801
IEC 60603-7
IEEE 802.3AF, 802.3at, 802.3BT
UL 1863
CAN/CSA-C22.2, ecc.
I risultati dei test delle prestazioni sono i seguenti:
5- metro cobtel rj45 cavo patch + 90- metro 057 Rapporto di test del cavo di livello distribuzione

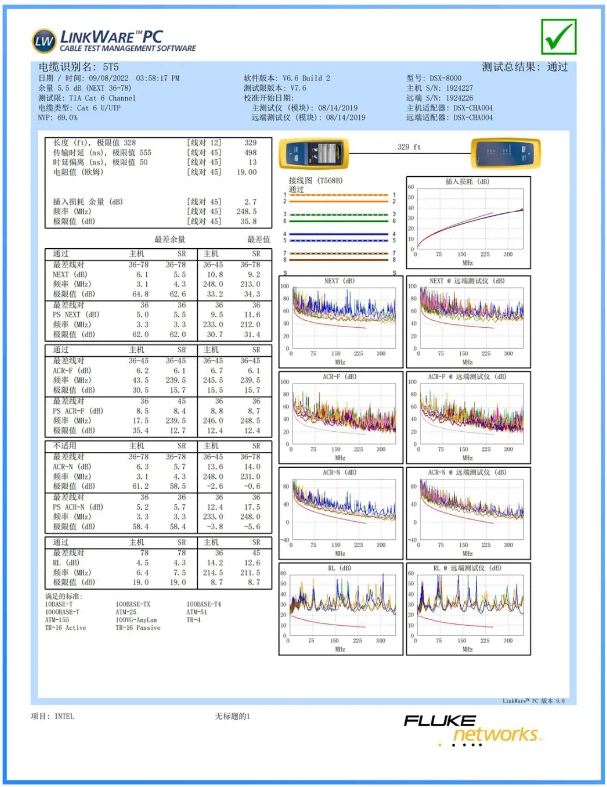

5- metro cobtel cat 6 cavo patch non schermato + 90- Rapporto di test del cavo di ingegneria dei metri
I cavi patch RJ45 realizzati in fabbrica di Cobtel hanno design ponderati nell'imballaggio:
• Metodo di raggruppamento: facile da aprire con un tiro
• Linea di attrezzatura per sacchetto di imballaggio: facile da aprire con una lacrima
8. Processo di produzione di cavi patch RJ45
01 taglio e stripping
Macchina da taglio e stripping automatico
Impostazione della lunghezza automatica, piccolo errore, velocità rapida;
Stripping automatico, regolazione del parametro CNC, nessun danno alla pelle del filo che influisce su prestazioni, stabile e uniforme.
Taglio e stripping manuale
Grande errore nella lunghezza di taglio, velocità lenta;
Forza di stripping irregolare, facile da danneggiare il nucleo e ridurre le prestazioni.
02 Twisting
Macchina a torsione automatica
Twisting pneumatico, velocità veloce, uniforme.
Twisting manuale
Lavoro ad alta intensità di lavoro, a bassa velocità.
03 CrimpingConnettori RJ45
Macchina da piegatura automatica RJ45
Due pezziConnettori RJ45, breve distanza sconvolgente, buona prestazione;
Velocità veloce, buona stabilità.
Manuale RJ45 Crimping
La distanza di unica monopezzo è instabile, la performance è instabile;
Alcunipinze crimpatesono di scarsa qualità, causando una scarsa crimpatura.
La distanza sgradevole influisce notevolmente sulle prestazioni complessive del collegamento. Generalmente, la distanza massima di sconfiggere per i collegamenti di categoria 6 è entro 13 mm, il che impone effettivamente requisiti elevati al processo del cavo patch RJ45.
Requisiti per la lunghezza sconvolgente di diversi cavi
04 Processo di stampaggio ad iniezione
Macchina da stampaggio automatico a iniezione
Mormatura a iniezione in PVC morbida, migliora le prestazioni di flessione della testa;
Mormatura a iniezione più esteticamente gradevole.
Manuale senza stampaggio
I cavi patch RJ45 fatti a mano non dispongono di processi di stampaggio a iniezione e il peso del cavo è a carico di otto pezzi di forchetta, causando facilmente uno scarso contatto tra il nucleo e i pezzi della forcella. Quando si collega apannelli patchEswitch Ethernet, ILConnettori RJ45e i fili di cavi patch RJ45 fatti a mano quasi formano una curva di 90 gradi, che è brutta e influisce notevolmente sulle prestazioni di trasmissione e possono persino fallire il test.
05 Test di fortuna
Test di fluke prima della spedizione dell'attrezzatura
Ognuno supera il test, nessun problema con la sequenza di fili, nessun problema con le prestazioni.
L'attrezzatura verifica solo la continuità del filo
Testa la continuità con la funzione di sequenza dei fili, nessun problema con sequenza di fili, risultati delle prestazioni sconosciute.
Testa la continuità con la funzione di sequenza dei fili, nessun problema con sequenza di fili, risultati delle prestazioni sconosciute.
24/26/28/30 calibri
| Calibri/awg | pollice | mm | Area della sezione trasversale | 1.122932197 |
| 0000 | 0.4600 | 11.6840 | 107.22 | |
| 000 | 0.4096 | 10.4049 | 85.03 | |
| 00 | 0.3648 | 9.2658 | 67.43 | |
| 0 | 0.3249 | 8.2515 | 53.48 | |
| 1 | 0.2893 | 7.3481 | 42.41 | |
| 2 | 0.2576 | 6.5437 | 33.63 | |
| 3 | 0.2294 | 5.8273 | 26.67 | |
| 4 | 0.2043 | 5.1894 | 21.15 | |
| 5 | 0.1819 | 4.6213 | 16.77 | |
| 6 | 0.1620 | 4.1154 | 13.30 | |
| 7 | 0.1443 | 3.6649 | 10.55 | |
| 8 | 0.1285 | 3.2636 | 8.37 | |
| 9 | 0.1144 | 2.9064 | 6.63 | |
| 10 | 0.1019 | 2.5882 | 5.26 | |
| 11 | 0.0907 | 2.3048 | 4.17 | |
| 12 | 0.0808 | 2.0525 | 3.31 | |
| 13 | 0.0720 | 1.8278 | 2.62 | |
| 14 | 0.0641 | 1.6277 | 2.08 | |
| 15 | 0.0571 | 1.4495 | 1.65 | |
| 16 | 0.0508 | 1.2908 | 1.31 | |
| 17 | 0.0453 | 1.1495 | 1.04 | |
| 18 | 0.0403 | 1.0237 | 0.82 | |
| 19 | 0.0359 | 0.9116 | 0.65 | |
| 20 | 0.0320 | 0.8118 | 0.52 | |
| 21 | 0.0285 | 0.7229 | 0.41 | |
| 22 | 0.0253 | 0.6438 | 0.33 | |
| 23 | 0.0226 | 0.5733 | 0.26 | 057 052 Cat 6 |
| 24 | 0.0201 | 0.5106 | 0.20 | 050 Cat 5e |
| 25 | 0.0179 | 0.4547 | 0.16 | |
| 26 | 0.0159 | 0.4049 | 0.13 | |
| 27 | 0.0142 | 0.3606 | 0.10 | |
| 28 | 0.0126 | 0.3211 | 0.08 | |
| 29 | 0.0113 | 0.2859 | 0.06 | |
| 30 | 0.0100 | 0.2546 | 0.05 | |
| 31 | 0.0089 | 0.2268 | 0.04 | |
| 32 | 0.0080 | 0.2019 | 0.03 | |
| 33 | 0.0071 | 0.1798 | 0.03 | |
| 34 | 0.0063 | 0.1601 | 0.02 | |
| 35 | 0.0056 | 0.1426 | 0.02 | |
| 36 | 0.0050 | 0.1270 | 0.01 |
Tabella di conversione AWG
Quando si acquistano i cavi di patch rj45, è possibile vedere termini come 0. 2bc/0. 16bc/0. 127bc. 0. 2 Qui si riferisce al diametro di un singolo filo di rame in un 78 filo di filo di rame dopo aver attraversato la macchina da disegno, convertito nel calibro AWG con cui conosciamo:
S (area trasversale) = 73.1415*(0. 2/2)^2=0. 2199 "Ehi? Questo dovrebbe essere 23awg, giusto?"
Non preoccuparti, i 7 fili di filo nel cavo patch RJ45 si gireranno in un nucleo di rame, quindi gli 8 nuclei di rame si torcono di nuovo e
sarà allungato, riducendo l'area trasversale a circa 0. 2
che è il 24awg con cui abbiamo familiarità.
S (area trasversale) = 73.1415*(0. 2/2)^2=0. 2199 "Ehi? Questo dovrebbe essere 23awg, giusto?"
Non preoccuparti, i 7 fili di filo nel cavo patch RJ45 si gireranno in un nucleo di rame, quindi gli 8 nuclei di rame si torcono di nuovo e
sarà allungato, riducendo l'area trasversale a circa 0. 2
che è il 24awg con cui abbiamo familiarità.
0. 16bc è lo stesso, finalmente equivalente a 26AWG.
0. 127bc finalmente equivalente a 28AWG.
0. 127bc finalmente equivalente a 28AWG.
Il confronto tra 24/26/28/30/32AWG Cross Section Area
Attualmente ce ne sono moltiCavi gatti 6 patchcon calibri 28awg sul mercato. Va notato che negli standard passati, gli standard ANSI/TIA lo hanno indicato28 cavi AWGnon ha soddisfatto i requisiti e gli standard richiesti coppia attorcigliata Cabling strutturato per utilizzare i cavi da 22 AWG a 26 AWG come cavi orizzontali, non 28 AWG. Tuttavia, ora il TIA -568. 2- D Allegato normativa ha confermato 28 cavi patch AWG RJ45. Il diametro di 28 cavi AWG è quasi la metà dei tipici cavi Ethernet a 24 AWG, che aiuta a ridurre la congestione, a migliorare il flusso d'aria attorno ai dispositivi attivi eGestione dei cavi. Inoltre, può ridurre il raggio di flessione, fornendo flessibilità per mosse, aggiunte e modifiche più facili. Tuttavia, i cavi patch AWG RJ45 hanno una maggiore perdita di inserimento, che è direttamente correlata alla lunghezza del canale. L'uso di 28 cavi AWG richiede la riduzione della lunghezza totale del canale. Ad esempio, quando si utilizza 10 metri di cavo AWG 28, la lunghezza totale del collegamento permanente è di 82,5 metri.
Per i cavi patch di 28AWG RJ45, tia -568. 2- d fornisce requisiti di prestazione del test dettagliati.
Innanzitutto, TIA consente l'uso di cavi patch di 28AWG RJ45. Fornisce inoltre regolamenti dettagliati sull'attenuazione complessiva dopo aver aggiunto cavi patch di 28AWG RJ45 a una lunghezza del canale 100- metri.
ANSI/TIA imposta i requisiti di attenuazione per i collegamenti del canale 100- metro quando si utilizzano 28AWG RJ45 cavi patch.
Utilizzando cavi patch RJ45 a lunghezza di lunghezza, la lunghezza del collegamento del canale non può superare i 96,2 metri. Inoltre,
All'aumentare della lunghezza del cavo patch RJ45, la lunghezza complessiva del canale dovrebbe essere ridotta.
All'aumentare della lunghezza del cavo patch RJ45, la lunghezza complessiva del canale dovrebbe essere ridotta.
ANSI/TIA Specifica che la lunghezza massima per i collegamenti del canale del cavo patch di 28AWG RJ45 è a 20 gradi.
Inoltre, esiste anche un test individuale per i cavi patch RJ45, che non verranno ampliati in questo articolo e ne discuteremo in dettaglio in seguito.
9. Riepilogo: metodi per la selezione dei cavi di patch RJ45
01 Test del buke almeno supera il test del canale Fluke 100m per i cavi di patch RJ45
02 395 core di rame privo di ossigeno, ferro da ferro da rame rifiuto
03 Livello di cablaggio completo
