Tipi di cavi di rete: Cat5e vs Cat6, Cat7 vs Cat8

L'articolo di oggi introdurrà accuratamente i tipi di cavi di rete tra cui Cat5E vs Cat6, Cat7 vs Cat8.





I tipi di cavi di rete più frequentemente utilizzati includono i seguenti: Cat5e vs Cat6, Cat7 vs Cat8. giocano un ruolo cruciale nelle reti IP, fungendo da mezzo fisico che collega dispositivi di rete come router,switch Ethernet, computer e altri terminali di rete. La qualità e i tipi diCavi di reteinfluenzano direttamente le prestazioni della rete, comprese le velocità di trasferimento dei dati, la stabilità del segnale e la distanza di trasmissione.

I tipi di cavi di rete di alta qualità possono ridurre l'attenuazione del segnale e l'interferenza elettromagnetica, garantendo la trasmissione di dati affidabile ed efficiente. Ad esempio, in applicazioni di rete ad alta velocità come data center o reti aziendali di grandi dimensioni, utilizzandoGatto 6aOCavi Cat7può supportare tassi di trasferimento dei dati più elevati e distanze di trasmissione più lunghe. Inoltre, anche il tipo di schermatura di cavi di rete influisce sulle loro prestazioni. La coppia attorcigliata schermata (STP) e la coppia intrecciata non schermata (UTP) sono due tipi di schermatura comuni. STP offre migliori capacità anti-interferenza attraverso uno strato di protezione in metallo, mentre UTP è ampiamente utilizzato nella maggior parte delle applicazioni a causa della sua efficacia in termini di costi e facilità di installazione.

Quando si sceglie cavi di rete, è necessario considerare i requisiti della velocità di trasmissione della rete, la distanza di trasmissione, i costi e l'ambiente di installazione. Ad esempio, le reti domestiche possono utilizzareCat5eOCavi Cat6, mentre gli ambienti commerciali che richiedono la trasmissione di dati ad alta velocità e la trasmissione a lunga distanza possono scegliereGatto 6aOCavi Cat7. Per ambienti con requisiti di prestazioni estremamente elevate comedata center, Cavi Cat8può essere usato. In breve, scegli Cavi di reteSulla base delle esigenze e del budget della rete per garantire efficienza e stabilità.



I cavi di rete possono essere classificati da molti angoli, ma il più comune è dalla velocità di trasferimento dei dati che supportano, poiché la velocità di trasferimento dei dati prevede lo scopo del cavo. I cavi di rete più comunemente usati oggi sonoCavi Cat5e, che supportano Gigabit Ethernet. Tuttavia, se visiti un produttore di cavi di rete professionale come CoBtel, vedrai che gli attuali cavi di rete possono supportare fino a 40 Gbps, che è CAT8.

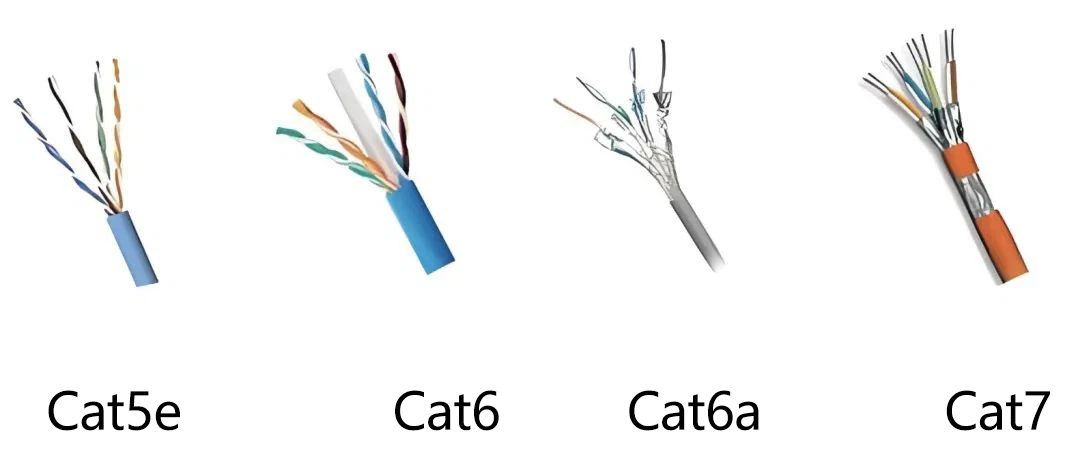

Come mostrato nella figura sopra, i cavi di rete possono attualmente supportare le velocità di trasmissione da 100 Mbps, 1000 Mbps, da 10 Gbps a 40 Gbps. In genere ci riferiamo a loro per la loro categoria. I cavi Cat5, abbreviati come CAT5, supportano una velocità di trasmissione di 100 Mbps e ora si trovano raramente sul mercato. Tuttavia, sono ancora presenti in molte configurazioni di rete più vecchie e preinstallate.Cavi Cat5e, abbreviato come CAT5E, supporta una velocità di trasmissione di 1000 Mbps e sono i cavi di rete più comuni sul mercato.

Nei casi di ingegneria effettivi, vengono utilizzati anche cavi Cat6, abbreviati come CAT6, con una velocità di trasmissione di 1000 Mbps, ma con una frequenza di trasmissione del segnale più elevata di 250 MHz, fornendo così più capacità anti-interferenza più forti. Molti cavi Cat6 sono anche dotati di una colonna vertebrale centrale per una maggiore resistenza alla trazione. I cavi CAT6A e CAT7 sono meno comunemente osservati nei progetti di ingegneria reali, con una velocità di trasmissione fino a 10 Gbps e una frequenza di trasmissione del segnale fino a 500 MHz. Per la trasmissione da 10 Gbps, SFP + 10 gModuli otticie le fibre ottiche sono spesso preferite in progetti di ingegneria. I cavi di rete attuali hanno una distanza di trasmissione di soli 100 metri, che è adatta alla trasmissione dell'edificio, ma anche per la trasmissione dell'edificio, vengono sostituiti da fibre ottiche.

I cavi a goccia in fibra ottica hanno due fili in acciaio all'esterno per una maggiore resistenza e una o due fibre ottiche all'interno.

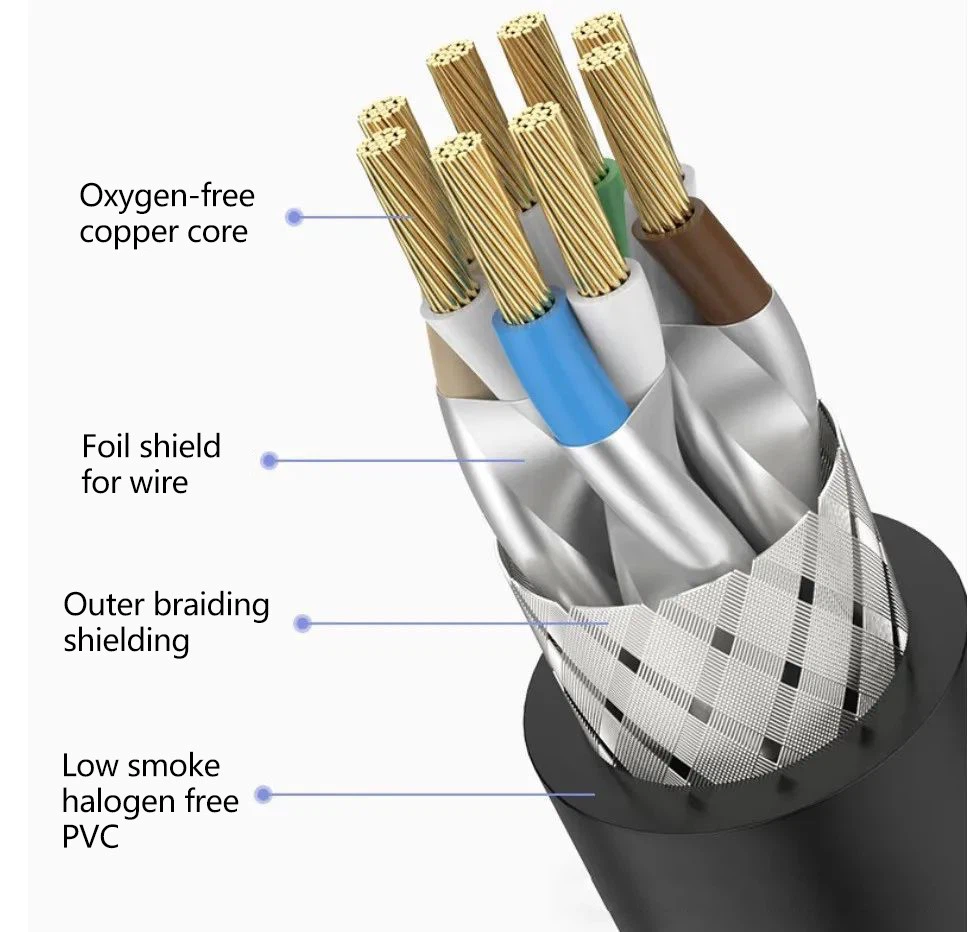

Inoltre, ci sonoCavi Cat8, che sono ancora più rari in progetti di ingegneria reali, con una velocità di trasmissione di 40 Gbps e una frequenza di trasmissione del segnale fino a 2000 MHz. Naturalmente, per supportare frequenze di trasmissione più elevate in futuro, devono essere utilizzati materiali migliori come il rame (OFC) senza ossigeno (OFC) e la tecnologia di placcatura in oro superficiale. Ci sono anche più strati di schermatura, non solo un foglio di alluminio, ma anche strati di schermatura intrecciati in alluminio-magnesio, per proteggere la trasmissione del segnale dall'interferenza. Naturalmente, questo significa anche costi più elevati.

Nella classificazione dei cavi di rete, la coppia attorcigliata è il tipo più comune. Coppia attorcigliata, nota anche comeCoppia attorcigliata(TP), è il mezzo di trasmissione più comunemente usato in progetti di cablaggio integrato, costituito da due fili di rame con uno strato protettivo isolante, attorcigliato a una certa densità. Questa tecnica di torsione minimizza efficacemente l'interferenza del segnale, poiché le onde elettromagnetiche irradiate da un filo durante la trasmissione vengono annullate dalle onde dall'altro filo. La coppia attorcigliata è generalmente costituita da più coppie di tali fili intrecciati in bundle insieme in una guaina per cavo isolante. Se una o più coppie di fili intrecciati sono posizionati in una guaina isolante, acavo coppia attorcigliatoè formato. Nell'uso quotidiano, i "cavi di rete con coppia attorcigliati" sono spesso chiamati "coppia attorcigliata".

C'è anche questo cavo di rete piatto, che è abbastanza comune e uno dei preferiti del personale di manutenzione ingegneristica, in quanto è molto comodo da portare in giro.

Tuttavia, non è comunemente usato nel cablaggio ingegneristico reale a causa della sua debole capacità anti-interferenza determinata dalla sua struttura. L'attenuazione del segnale è relativamente grande per la trasmissione a lunga distanza.

Un altro angolo di classificazione è il tipo di schermatura. Diviso principalmente in coppia attorcigliata non schermata (UTP), coppia attorcigliata (STP), coppia di lamina in foglio (FTP) e foglio schermato coppia attorcigliata (SFTP) con schermatura intrecciata e foglio.

I cavi di rete UTP non schermati si riferiscono ai cavi di rete senza uno strato di protezione in metallo. Questi cavi sono generalmente composti da coppie di fili isolati, con ogni coppia attorcigliata per formare una cosiddetta struttura "coppia attorcigliata". I cavi di rete non schermati hanno un design semplice e un piccolo diametro, con un vantaggio nell'occupazione dello spazio. A causa della mancanza di uno strato protettivo in metallo, la loro capacità anti-interferenza è scarsa, rendendoli più adatti per ambienti con meno interferenze, come case o uffici. I cavi di rete non schermati sono più facili da installare, con forte flessibilità e indipendenza, adatti per i cablaggi strutturati. Inoltre, il processo di produzione di cavi di rete non schermati è relativamente semplice, con costi più bassi, rendendoli una scelta più economica quando il budget è limitato.

STP, noto anche come coppia intrecciata schermata, presenta uno strato di schermatura in alluminio indipendente per ogni coppia di fili per ridurre l'attenuazione del segnale e l'interferenza elettromagnetica esterna. STP presenta anche uno strato di schermatura intrecciato in metallo attorno a più coppie di fili, che soddisfano gli standard strutturali CAT7. STP è adatto per reti ad alta velocità e trasmissione ad alta sicurezza, in grado di supportare futuri aggiornamenti delle applicazioni e adatto per ambienti in cui vengono trasmesse insieme più informazioni sui media. FTP, o coppia attorcigliata da un foglio, ha i vantaggi dell'utilizzo di una larghezza di banda più grande, con una certa capacità anti-interferenza e riducendo l'attenuazione del segnale. FTP ha uno strato di lamina di alluminio avvolto attorno allo strato esterno del cavo di rete, che può effettivamente isolare l'interferenza del campo elettromagnetico esterno al segnale, ma è limitata la sua soppressione dell'interferenza elettromagnetica (crosstalk) tra le coppie di fili interni.

SFTP aggiunge uno strato di schermatura intrecciato sulla base di STP, di solito usando una maglia intrecciata in pietra in alluminio-magnesio o una maglia di rame staccata, con uno strato esterno di guaina in PVC. SFTP ha due strati di schermatura e deve esserci un isolamento tra i due strati di schermatura. Questo design riduce efficacemente l'interferenza del campo magnetico ambientale e del segnale, con una minore attenuazione del segnale interno. Tuttavia, SFTP è relativamente meno flessibile e più costoso, rendendolo adatto a progetti di cablaggio specializzati in ambienti speciali.

Oltre ai tre tipi principali di cavi di rete schermati sopra menzionati, esistono altri tipi di cavi di rete schermati, come F/FTP, U/FTP, SF/UTP, ecc. Questi tipi di cavi di rete hanno le loro caratteristiche nei metodi di schermatura e sono adatti per diversi ambienti di rete e esigenze di trasmissione.

F/FTP ha un foglio di alluminio su ciascun nucleo del filo, quindi i nuclei a otto fili sono avvolti insieme a un altro strato di foglio di alluminio, che può sopprimere in modo più efficace l'interferenza elettromagnetica tra le coppie di fili interni, fornendo un vantaggio nella trasmissione a lunga distanza. È comunemente usato nei prodotti CAT6A. Altri tipi di cavi di rete sono meno comuni e sono principalmente utilizzati in ambienti con varie interferenze elettromagnetiche o per la trasmissione del segnale a larghezza di banda ad alta distanza a lunga distanza. In ambienti con forte interferenza elettromagnetica e trasmissione a lunga distanza, le persone preferiscono usareCavi in ​​fibra otticaper la trasmissione.





Come infrastruttura delle connessioni di rete, anche la selezione dei cavi di rete è molto critica. La guaina esterna dei cavi di rete, come parte importante della protezione e dell'estetica dei cavi di rete, influenza anche direttamente le prestazioni e la durata della vita dei cavi di rete. Sorprendentemente, l'industria dei cavi di rete ora sta persino gradina le guaine esterne come alta, media o bassa qualità. La guaina esterna dei cavi di rete è divisa nella giacca esterna, come mostrato nel colore grigio nella figura sottostante, e la guaina interna, che è la guaina esterna marrone-blu-blu-blu-blu-blu, blu-verde blu, verde-marrone-marrone-marrone-marrone-marrone-marrone-marrone che contatta direttamente le nuclei.

Quindi quale materiale dovrebbe essere scelto per la guaina del cavo di rete?



Il PVC (polivinil cloruro), il PVC è il materiale più convenzionale per le guaine per cavi di rete, caratterizzato da elevata flessibilità, resistenza alla caduta, pressione e flessione ed è anche relativamente conveniente. Tuttavia, poiché la stessa plastica in PVC contiene cloruro, la sua durata di servizio è relativamente breve.

TPU: materiale poliuretano termoplastico, caratterizzato dalla resistenza alla caduta, resistenza alla corrosione e buona flessibilità. Rispetto alla plastica in PVC, le guaine per cavi di rete TPU hanno una durata più lunga, ma il prezzo è leggermente più alto. Tuttavia, il peeling durante l'installazione è più ingombrante, rendendolo meno popolare tra il personale di costruzione. È stato popolare per un po 'qualche anno fa, ma ora è raramente prodotto in interi scatole di cavi di rete TPU. LSZH (alogeno zero a basso fumo): A causa della sua protezione ambientale e caratteristiche ritardanti di fiamma, LSZH è sempre più richiesto nei progetti di ingegneria. Ora è un prodotto di fascia alta. Non solo cavi di rete, ma anche molti cavi elettrici, cavi coassiali e Cavi in ​​fibra otticaUtilizzare le guaine alogene zero a basso fumo LSZH.

Materiale PE (polietilene), generalmente utilizzato per i cavi di rete di cavi di rete impermeabili per esterni nel settore. Il materiale PE è relativamente rigido, offrendo un'eccellente resistenza allo stretching, all'esposizione ai raggi UV, al congelamento e all'invecchiamento, rendendolo ideale per installazioni esterne senza condotti. Allo stesso tempo, il materiale PE è il più utilizzato nella guaina interna dei cavi di rete.
