Cavo di rete spiegato

Cavo di rete Spiegata: Nei sistemi di monitoraggio a bassa tensione, i cavi di rete sono materiali essenziali per il collegamento delle reti locali. Quando si imposta un sistema di monitoraggio a bassa tensione, le persone spesso si concentrano sulla selezione di apparecchiature importanti come telecamere, switch, DVR, decodificatori e server multimediali in streaming. Tuttavia, potrebbero non essere molto selettivi quando si tratta di scegliere i cavi di rete. Ciò può portare a molti problemi dopo l'accettazione del progetto e molti di questi problemi sono correlati al collegamento via cavo. Oggi discutiamo e spieghiamo le basi dei cavi di rete!



1. Classificazione del cavo

I cavi di rete sono il mezzo di trasmissione più comunemente usato nei sistemi di cablaggio strutturati. UNCavo di rete è composto da 4 coppie di fili con 8 core in totale, ogni nucleo è codificato a colori per la trasmissione dei dati. Le sue caratteristiche includono principalmente l'implementazione, l'accessibilità e l'idoneità per vari scenari nei sistemi di cablaggio strutturati.



1.1 classificato in base alle prestazioni

Secondo lo standard ISO/IEC 11801, i cavi di rete possono essere classificati in cavo CAT5, cavo CAT6, cavo CAT6A e cavo CAT7.

Specifiche via cavo



Cavo Cat5: è stato sostituito dai cavi di categoria 6. Viene utilizzato per la trasmissione dei dati con una velocità massima di 100 Mbps ed è utilizzato principalmente nelle reti di area locale 10base-T e 100base-T (LAN).

Cavo CAT6: i cavi di categoria 6 hanno migliorato le prestazioni di crosstalk e perdite di ritorno rispetto ai cavi di categoria 5. Le loro prestazioni di trasmissione sono molto più elevate, rendendole adatte alle applicazioni Gigabit Ethernet.

Cavo CAT6A: questa è una versione aggiornata dei cavi di categoria 6 e viene utilizzata principalmente per 10 gigabit Ethernet. Ha una frequenza di trasmissione di 500 MHz e una velocità di trasmissione massima di 10 Gbps, con miglioramenti significativi nel crosstalk esterno.

Cavo CAT7: i cavi di categoria 7 sono cavi schermati con una frequenza di trasmissione di almeno 600 MHz e una velocità di trasmissione di 10 Gbps. Sono usati per 10 gigabit Ethernet.

È importante prestare attenzione alla selezione dei cavi e garantire che il giusto tipo di cavo sia scelto per i requisiti specifici del sistema di monitoraggio per garantire prestazioni e affidabilità ottimali.







1.2 classificato per materiale



I cavi di rete possono essere classificati per materiale, tra cui rame privo di ossigeno, filo di alluminio, alluminio rivestito di rame e acciaio rivestito di rame.



Cavo di rete di rame privo di ossigeno: il rame privo di ossigeno è il materiale per cavi migliore e di alta qualità. È adatto alla fornitura di potenza su Ethernet (POE) a causa della sua bassa resistenza, riducendo la perdita di potenza durante la trasmissione. Per la fornitura di POE nei sistemi di monitoraggio, i cavi di rame senza ossigeno sono la scelta preferita.

Materiale: il rame senza ossigeno offre prestazioni ottimali.



Filo in alluminio: la qualità del filo di alluminio è inferiore al rame privo di ossigeno, ma è adatta alla trasmissione a breve distanza senza problemi importanti. Può essere utilizzato per il collegamento di dispositivi in ​​case o piccoli uffici. Ha una maggiore resistenza rispetto al rame privo di ossigeno ed è adatto per la fornitura di POE a breve distanza nei sistemi di monitoraggio.

Materiale: le prestazioni del filo in alluminio sono seconde al rame privo di ossigeno.



Alluminio rivestito di rame: questo tipo di cavo ha uno strato di filo in alluminio placcato in rame. L'effetto cutaneo migliora la conduttività del filo di alluminio, sebbene abbia una maggiore resistenza. È adatto per la fornitura di POE a breve distanza nei sistemi di monitoraggio a bassa tensione.

Prestazioni: il cavo in alluminio rivestito di rame ha prestazioni inferiori.

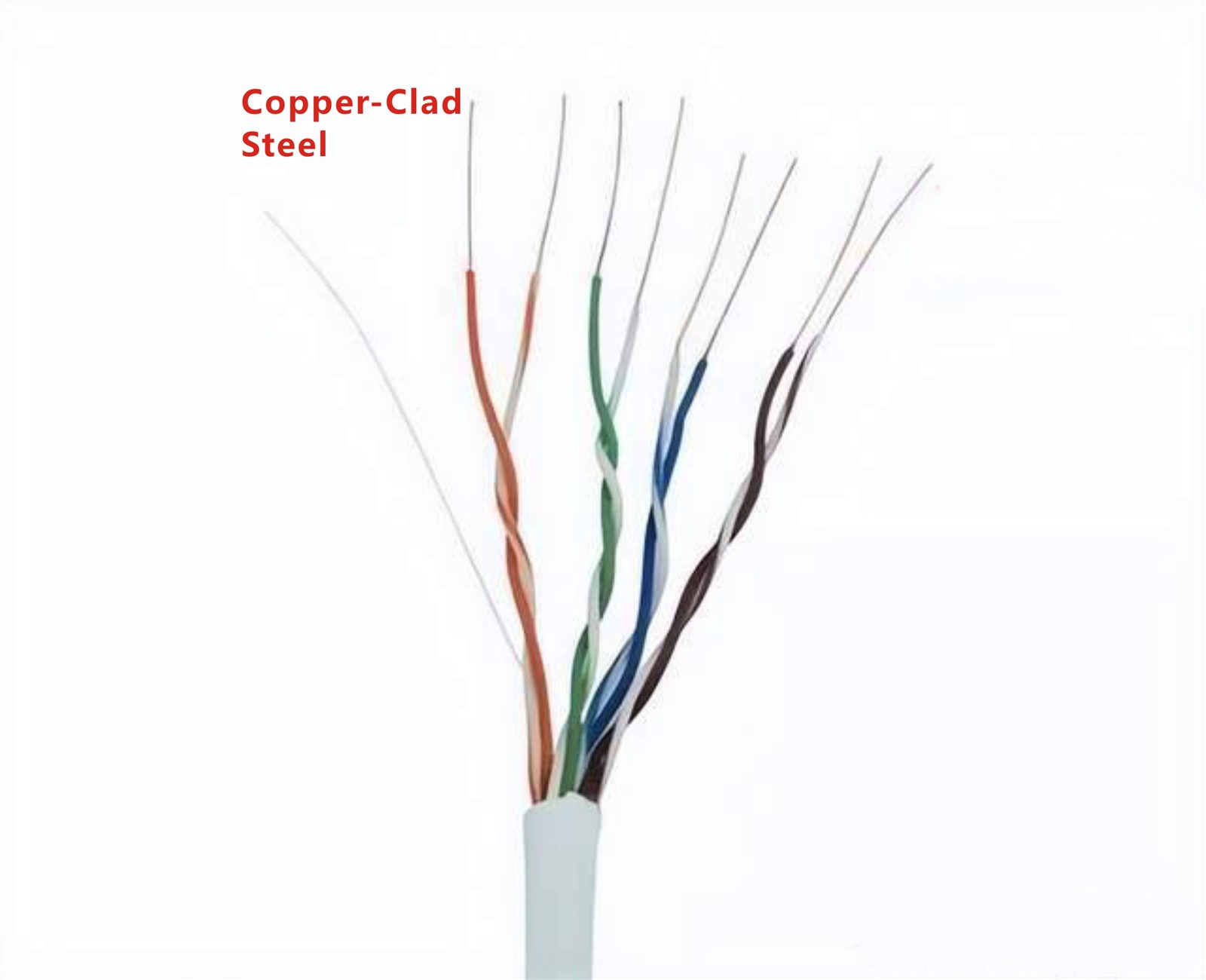

Acciaio rivestito in rame: questo cavo ha uno strato di filo in acciaio. L'effetto cutaneo migliora la conduttività del filo di acciaio, ma ha una maggiore resistenza. Non è adatto alla fornitura di POE nei sistemi di monitoraggio.

Prestazioni: il cavo in acciaio rivestito in rame ha prestazioni inferiori.



1.3 classificato per ambiente di utilizzo



In ambienti con complesse interferenze elettromagnetiche, si consiglia di utilizzare cavi di rete schermati. I cavi schermati hanno strutture interne che riducono efficacemente l'interferenza esterna, garantendo la normale trasmissione del segnale. Inoltre, il materiale in alluminio in cavi schermati può impedire la perdita elettromagnetica dal cavo stesso, impedendo ai segnali di interferenza di influire sul funzionamento degli altri cavi e proteggendo dall'autostrada. I cavi schermati possono essere classificati come single-schermati e doppi.



Cavo di rete a singolo schermo:

Un cavo di rete a singolo schermato ha uno strato di lamina di alluminio all'interno per ridurre le radiazioni elettromagnetiche.

Cavo di rete a singolo schermo:



Cavo di rete a doppia schermata:

Un cavo di rete a doppia rete avvolge un foglio di alluminio attorno alle coppie intrecciate e aggiunge uno strato di treccia in metallo. È adatto per reti ad alta velocità e trasmissione del segnale ad alta sicurezza, riducendo efficacemente l'interferenza elettromagnetica.

Cavo a doppio schermo CAT7



Implementazione:

L'implementazione di cavi di rete schermati richiede che l'intero sistema sia realizzato con materiali schermati, inclusi cavi schermati, connettori schermati e dispositivi schermati. SchermatoConnettori RJ45Vengono utilizzati con perni a terra. La messa a terra adeguata è essenziale per l'efficace schermatura dei segnali esterni. I cavi di rete schermati hanno requisiti rigorosi per il cablaggio strutturato, che richiede che tutti i componenti del sistema abbiano capacità di schermatura e corretta messa a terra per prestazioni ottimali. Altrimenti, l'effetto di schermatura potrebbe essere compromesso.

Filo di messa a terra/terra:







Connettore RJ45 schermato:









2. Metodi per identificare le prestazioni dei cavi di rete



2.1 guaina del cavo



Attualmente, le specifiche dei cavi di rete sono indicate sulla guaina del cavo. Ad esempio, CAT5 indica il cavo di categoria 5, adatto per la trasmissione dei dati Ethernet da 100 Mbps. Cat5e è per la categoria 5 migliorata, un prodotto entry-level per Gigabit Ethernet. Cat6 è per la categoria 6, utilizzata per impostare Gigabit Ethernet ed è oggi il cavo di rete tradizionale.

Specifiche via cavo marcatura dell'etichetta



2.2 Test di fiamma

Usa un accendino per testare la ritardo della fiamma. I cavi di rete autentici devono avere una resistenza alla fiamma. Quando la fiamma viene applicata alla guaina esterna, si scioglie e si deformerà gradualmente. Tuttavia, la guaina esterna non dovrebbe prendere fuoco da sola. Se la guaina esterna brucia facilmente, questi cavi non soddisfano gli standard di sicurezza e non sono adatti per sistemi di cablaggio strutturati su larga scala.

2.3 Test del magnete

L'uso di un magnete può identificare i cavi con i nuclei di ferro. Se un cavo di rete può essere attratto da un magnete, indica che il cavo ha un nucleo di ferro. I cavi del nucleo di ferro hanno una maggiore resistenza, che influisce significativamente sulla velocità e la distanza di trasmissione, rendendoli inadatti all'uso.

2.4 Test di flessione dei cavi

I cavi di rete autentici in rame senza ossigeno sono di materiale puro, consistenza morbida e flessibilità. Non si romperanno facilmente quando sono piegati.

2.5 Direzione di torsione del cavo

La direzione di torsione del cavo dovrebbe essere in senso antiorario, non in senso orario. Una torsione in senso orario può influire sulla quantità di trasmissione e la distanza.

2.6 lunghezza

La lunghezza standard dei cavi di rete autentici è di 305 metri. I cavi falsi potrebbero essere a corto di lunghezza.



3. Gruppo di cavi di rete con connettori RJ45



3.1 Esistono due tipi di connessioni per cavi di rete e connettori RJ45:dritto e crossover. Per il through diretto, entrambe le estremità seguono lo standard T568A o T568B. Per il crossover, un'estremità segue T568A e l'altra estremità segue T568B. In precedenza, erano necessari cavi crossover per collegare dispositivi simili come router a router o switch agli switch. Tuttavia, i moderni dispositivi di rete supportano la conversione della sequenza automatica delle linee, consentendo l'utilizzo di cavi diretti per connessioni di dispositivo.

Standard di cablaggio T568A/T568B





3.2 sequenze di linee del connettore RJ45





Sequenza di cablaggio T568A: ① bianco-verde ② verde ③ bianco-arancio ④ blu ⑤ blu bianco ⑥ arancione ⑦ marrone bianco ⑧ marrone

Sequenza di cablaggio T568B: ① bianco-arancio ② arancione ③ bianco-verde ④ blu ⑤ blu bianco ⑥ verde ⑦ marrone bianco ⑧ marrone

4. Test dei cavi di rete

Dopo aver collegato il connettore RJ45, il cavo di rete deve essere testato utilizzando un tester per cavi o altre apparecchiature appropriate come i dispositivi Fluke per progetti più impegnativi.

4.1 Tester per cavi

Un tester per cavi in ​​genere ha 8 luci indicatore. Quando un cavo di rete non schermato viene inserito nell'interfaccia del tester, le luci corrispondenti alle connessioni 1-8 si illumineranno in sequenza. Per i cavi schermati, oltre alle connessioni 1-8, si illumina anche la luce dell'indicatore di scudo (luce g).

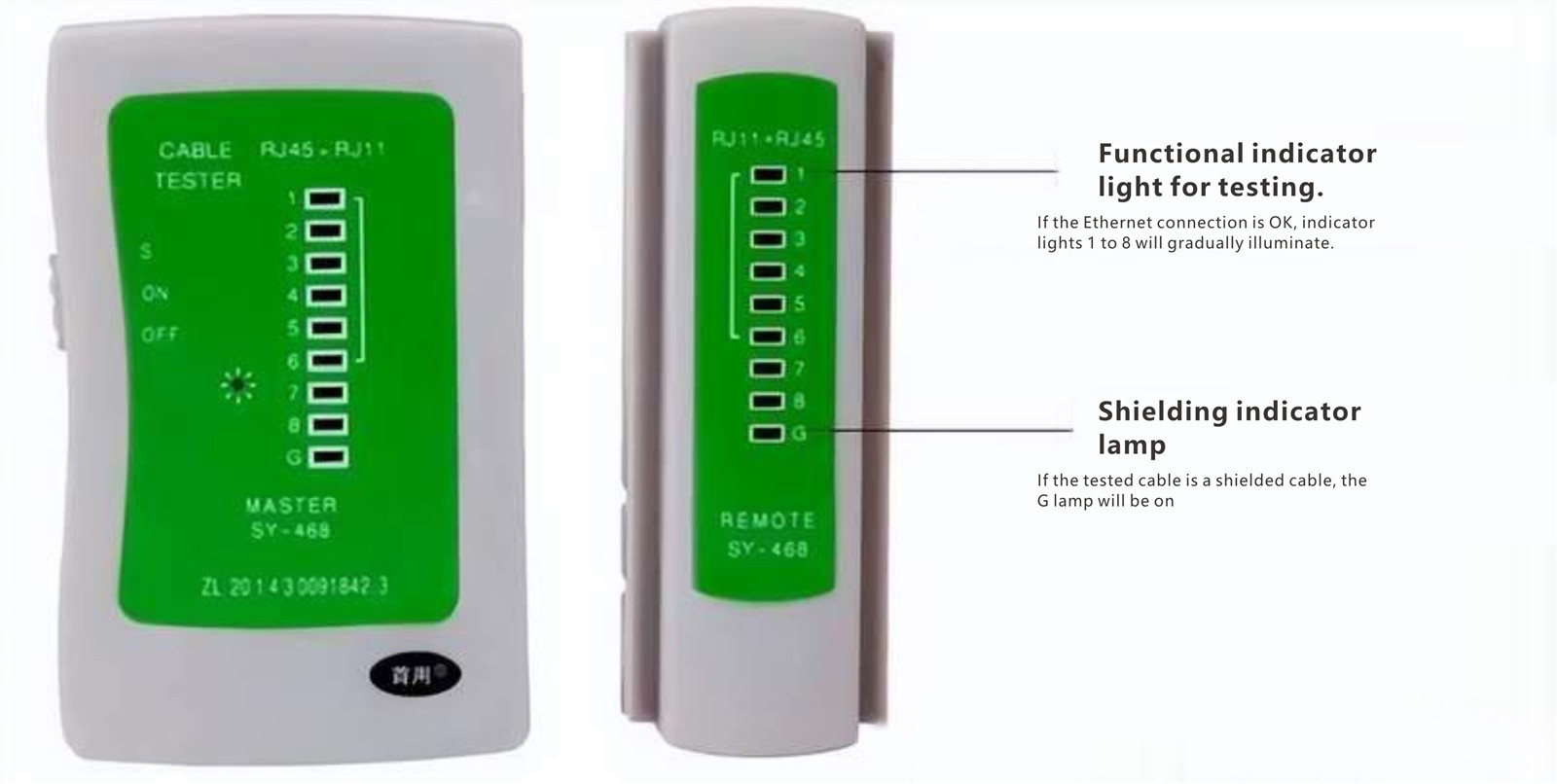

Tester per cavi di rete



4.2 Test del fortuna



Per sistemi di cablaggio strutturati avanzati, tester di cavi convenzionali o apparecchiature come Fluke possono essere inadeguati per l'attenuazione del test e altri parametri. I dispositivi Fluke vengono utilizzati per testare i cavi del sistema di cablaggio e garantire la conformità agli standard di accettazione.

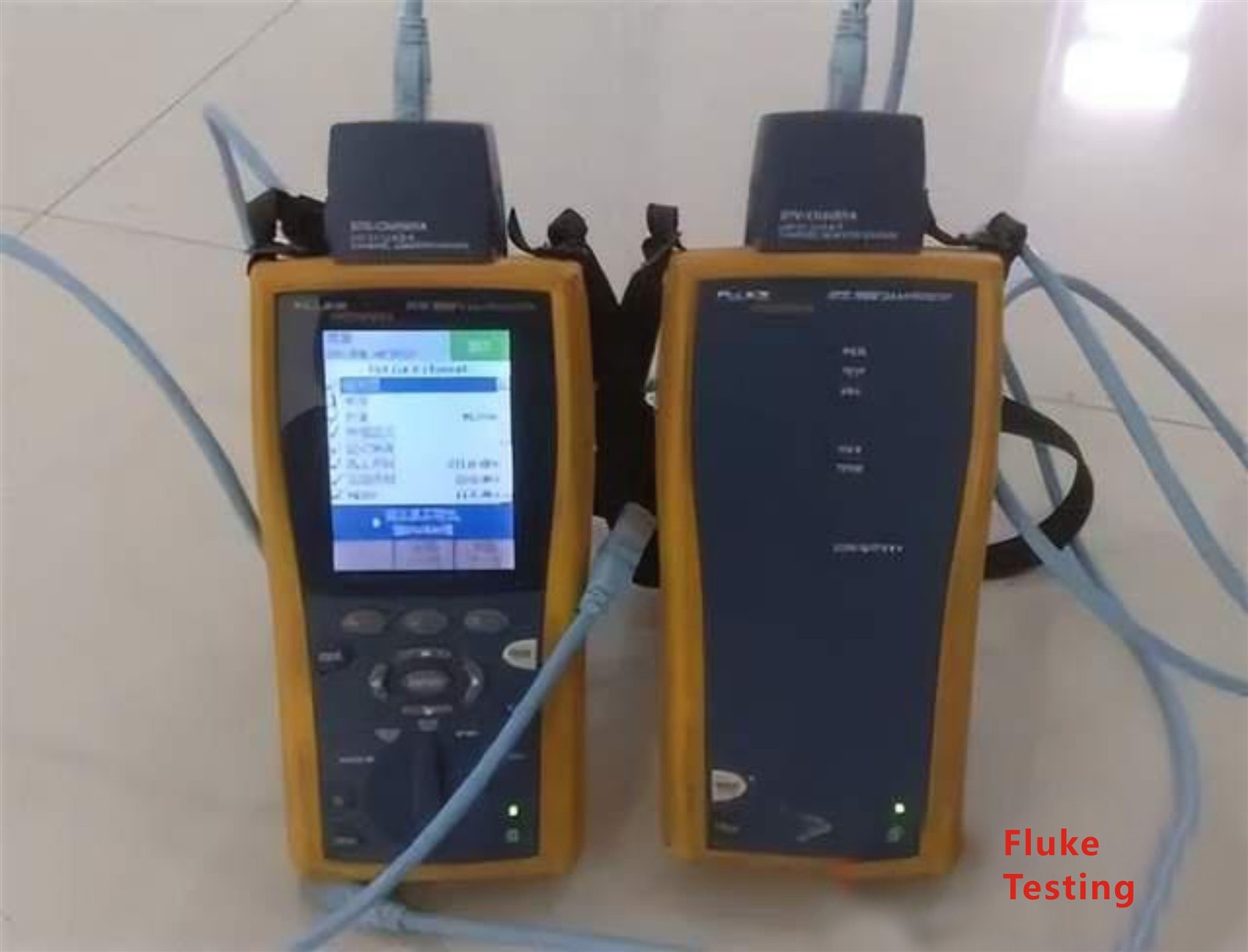

Tester fluker



5. Estensione dei cavi di rete

In un sistema di cablaggio strutturato, quando le stime del cavo non sono scadute e i cavi riservati sono troppo corti, è possibile utilizzare metodi di estensione come accoppiatori RJ45, jack di chiave di volta o saldatura.

5.1 Accoppiatori in linea

Gli accoppiatori sono comunemente utilizzati per estendere i collegamenti dei cavi di rete. Separare i fili core 8- del cavo di rete e inserirli nell'accoppiatore. Hai bisogno di due accoppiatori per ciascuna estremità. Quindi, inserire i fili dello stesso colore negli slot corrispondenti dell'accoppiatore. Infine, usa pinze a naso ad ago per premere sulla parte superiore dello slot dell'accoppiatore per fissare e serrare la connessione.

Terminal Block

5.2 JACK KEYSTONE

I jack di Keystone per cavi di rete sono disponibili in varianti interne ed esterne. I jack chiave di pietra per interni possono avere connettori RJ45 collegati ad entrambe le estremità e quindi il jack di Keystone è collegato al cavo. Questa connessione è molto conveniente. I jack Keystone esterni sono simili a quelli interni, ma hanno capacità impermeabilizzanti. Sono utilizzati per connessioni come le linee di coda della telecamera CCTV e i cavi di rete, garantendo un uso esterno affidabile dopo essere stati serrati in modo sicuro.

Jack di chiave di volta interno

Modulo chiave di alimentazione interno.

Modulo chiave di alimentazione all'aperto



5.3 Saldatura





È possibile spogliarsi i nuclei di cavo della rete, esponendo i fili di rame. Far scorrere il tubo di shrink di calore sui fili esposti e saldarli usando un saldatore. Questo metodo richiede un livello più elevato di artigianato.

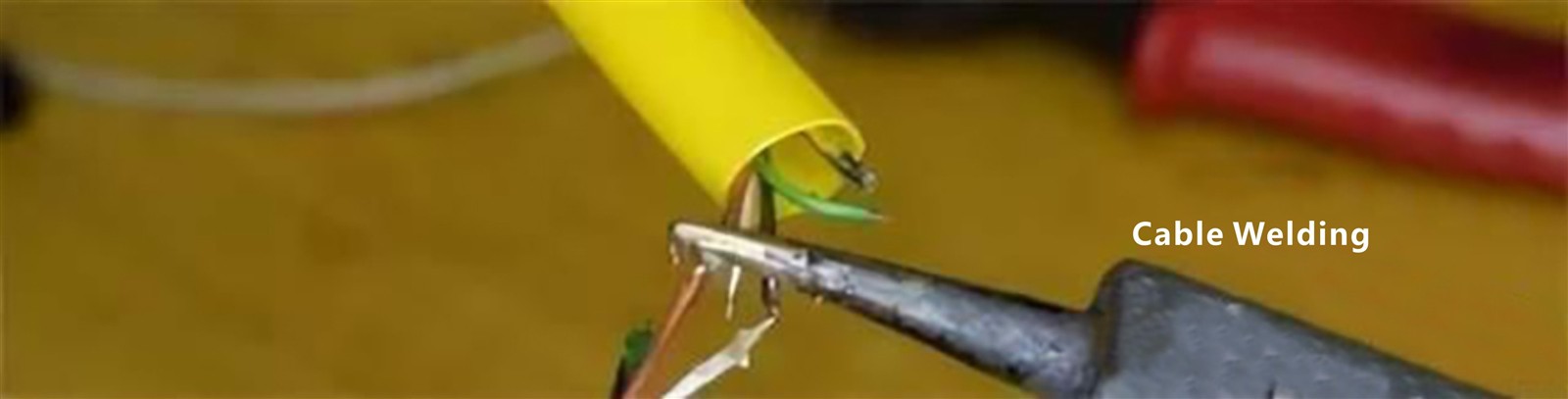

Processo di saldatura via cavo





6. Conclusione

Quando si lavora su progetti che coinvolgono sistemi di sorveglianza a bassa tensione, i cavi di rete sono supporti di trasmissione essenziali per i dispositivi di collegamento e sono fattori critici nella stabilità dell'intero sistema a bassa tensione. Quando si utilizzano i cavi di rete, è importante comprendere le loro categorie, la verifica dell'autenticità, il montaggio, i test e i metodi di estensione del cavo. Queste conoscenze fondamentali ma pratiche devono essere dominate mentre svolgono un ruolo cruciale nella pratica.
