Le migliori caselle di informazione, cavi di rete, pannelli patch e gestori di cavi

L'importanza degli accessori nel cablaggio di rete: il ruolo e l'importanza delle caselle di informazione,Cavi di rete,pannelli patch,gestori via cavoe PDU nel cablaggio di rete



1. Introduzione all'ambiente e al background

Oltre all'ufficio privato del leader, la maggior parte dei dipendenti lavora in uno spazio per uffici a pianta aperta. Quest'area include più dipartimenti, con dipendenti di vari dipartimenti e esigenze diverse. Inoltre, i giovani dipendenti sono più flessibili e potrebbero passare a diverse postazioni di lavoro, che richiedono un ambiente di ufficio esteticamente piacevole e confortevole.



2. Ruolo degli accessori e dei problemi corrispondenti.



Sicurezza

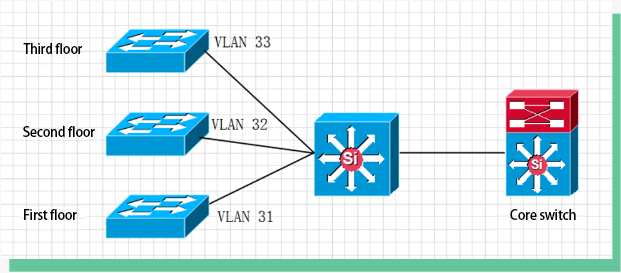

Per sicurezza, i firewall dovrebbero essere installati e le VLAN configurate suswitch Ethernet.



1.1 caselle di informazione

Per soddisfare i requisiti estetici, di comfort e durata, l'uso diFaceplate RJ45, moduli jacke i cavi di patch sono necessari. Se le workstation devono essere regolate,cavi patchPuò essere sostituito per abbinare i punti informativi originali senza riconfigurare le VLAN. L'uso di facciati RJ45 e cavi di rete con connettori RJ -45 è sgradevole, ha una durata più breve e spesso si traduce in disconnessioni e inaccessibilità, influenzando il lavoro e prevenzione della scalabilità.



1.2 Cavi di rete

I dipartimenti di progettazione, e-commerce e tecnici richiedono Internet ad alta velocità, mentre altri dipartimenti hanno bisogno di una rete stabile che non subisca interruzioni frequenti. La rete deve inoltre ospitare i futuri aggiornamenti senza richiedere una ridecorazione ogni volta. Alcuni dispositivi, come le telecamere di sorveglianza e gli AP, richiedono potere Poe, quindi la qualità delCavi di retedeve essere affidabile.

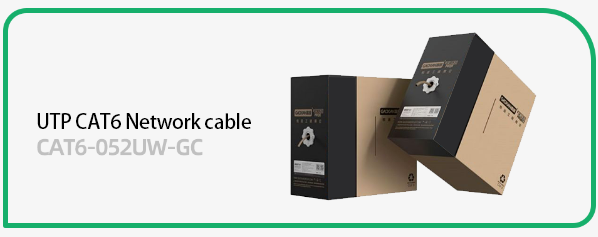

Cavi Cat 6Dovrebbe essere utilizzato per supportare le attuali velocità dei gigabit e gli aggiornamenti futuri come 2,5 GBase-T, 5GBase-T e 10GBase-T. Per garantire le prestazioni della trasmissione di rete, i cavi devono superare i test di collegamento permanente per fluke.

Optare perCavi CAT 5EPer risparmiare denaro a breve termine può danneggiare la manutenzione della rete futura. La maggior parte dei cavi CAT 5E sul mercato può solo gestire fino alle velocità dei gigabit. Inoltre, CAT 5E non può supportare completamente lo standard Poe ++. Pertanto, l'uso di collegamenti CAT 5E non è favorevole agli aggiornamenti e alla scalabilità della rete futuri. Se la qualità dei cavi di rete è troppo scarsa, la rete sperimenterà frequenti interruzioni, influenzano il lavoro e causando perdite di risorse umane. Non soddisferà le esigenze di rete future e avrà una breve durata. L'uso di cavi CAT 5E o di scarsa qualità durante gli aggiornamenti richiederà la ridecorazione.



1.3 pannelli patch

Le sale server dovrebbero utilizzare i pannelli patch per una gestione più semplice, scalabilità e durata più lunga dei collegamenti. I pannelli di patch devono superare i test di collegamento permanente e l'inserimento e la rimozione delle porte devono soddisfare i requisiti di test IEC 60603-7.

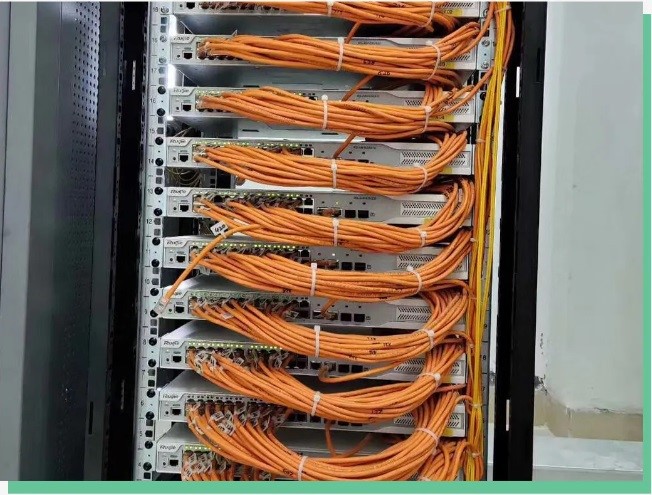

Per proteggere i dispositivi interattivi e adattarsi all'ambiente ristretto e multi-piega didata center, dovrebbero essere usati i cavi di patch. Utilizzando direttamente i cavi di rete conConnettori RJ45significa che una volta tagliata la lunghezza, la porta non può essere cambiata in seguito. Inoltre, i cavi di rete sono fili duri a filamento singolo e i connettori RJ -45 non sono ricoperti di iniezione con i cavi. La forza eccessiva sulla porta può appiattire i pin della porta dell'interruttore. Maggior parteswitch Ethernetsono ora integrati e le porte danneggiate possono essere scartate solo porte di spreco.

1.4 Gestione dei cavi

Per facilitare la manutenzione futura, garantire l'estetica generale e prolungare la durata della vita dei collegamenti,gestori via cavodovrebbe essere utilizzato nelle sale del server. I gestori di cavi possono nascondere cablaggi disordinati.

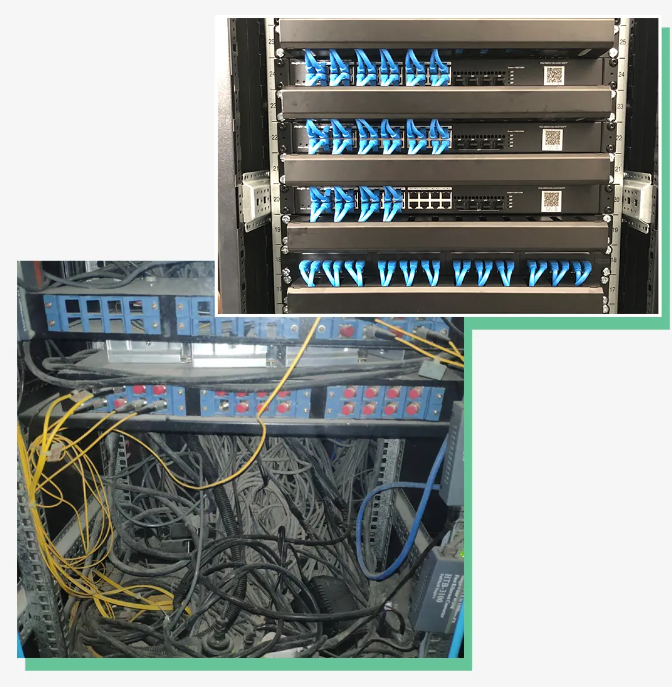

Senza utilizzare i gestori di cavi, i cavi saranno esposti, portando a una sala server caotica dopo la manutenzione. I cavi intrecciati che si tirano l'uno sull'altro influenzeranno la loro durata.



1.5 PDU

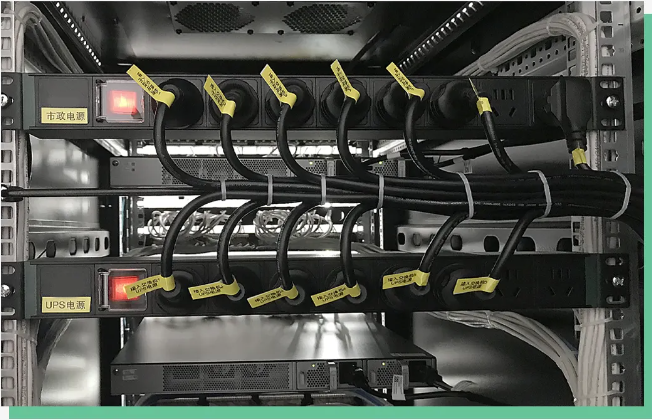

Le sale server dovrebbero utilizzare PDU per un'output di alimentazione stabile con una durata tipica di circa 5 anni, eliminando la necessità di frequenti sostituti. Possono anche essere personalizzati con moduli per la protezione da sovratensione e altre funzionalità per soddisfare le diverse esigenze della stanza del server.

Le sale del server non dovrebbero utilizzare le strisce di alimentazione. Le strip di alimentazione in genere hanno solo interruttori di base e mancano di funzionalità di protezione personalizzabili. In caso di emergenza, possono danneggiare i dispositivi interattivi, con conseguenti perdite.



3. Problemi e soluzioni del caso del progetto

Centro di ricerca e sviluppo del prodotto Li-ning a Qingyuan, Guangdong
L'appaltatore di ingegneria ha utilizzato cavi ingegneristici CAT 6 non schermati, CAT 6 pannelli di patch non schermati, facciati di rete RJ45 non standard (facciati integrati con moduli jack) e cavi patch a basso costo acquistati online.
Di conseguenza, dopo che il proprietario si è trasferito, hanno riportato frequenti interruzioni di rete e spesso non sono in grado di accedere a Internet. Il cliente ha dichiarato: "Ottenere online è come aprire una scatola cieca, non sai mai se funzionerà, il che influisce seriamente sulla produttività". Utilizzando Fluke DSX 2-8000 per la diagnostica di rete, è stato scoperto che i moduli e i cavi di patch avevano un significativo crosstalk CP Point. Ciò era dovuto ai moduli scadenti e ai cavi di patch. Dopo essere stato collegato al collegamento, ciò ha causato una crosstalk significativa, risultando in un alto tasso di errore. L'interruttore e i dispositivi terminali hanno trattato il segnale come rumore bianco e lo hanno scartato.

Passando a COBTELModuli cat 6 jackEcavi patchrisolto immediatamente il problema. Il cliente non ha più registrato disconnessioni o problemi a bassa velocità. Le velocità di rete hanno raggiunto i livelli di gigabit.



4. Conclusioni e raccomandazioni

Si consiglia di utilizzare marchi di cablaggio completi di alta qualità. Per i collegamenti a livello fisico, è necessario utilizzare prodotti Cat 6 o superiore a cablaggio. I cavi di rete, i pannelli patch e i moduli jack devono passare 3- nodo, 90- metri di collegamento permanente test con una garanzia 15- anno. Cavi patch e Connettori RJ45 deve passare {{0}} nodo, 100- metro test di collegamento permanente con una garanzia di 5- anno. I PDU devono avere la certificazione CE e una garanzia di 5- anno. I gestori di cavi devono avere uno spessore in acciaio lamolato a freddo di almeno 1,0 mm.

Quando si pianificano l'arredamento dell'ufficio, valutare la durata prevista dell'ufficio e le esigenze di crescita futura dell'azienda. Sulla base di queste esigenze, determinare il livello di prodotti Link, il piano di cablaggio e le impostazioni dei punti.

Ad esempio, per gli uffici del governo e delle imprese fissi, pianificare per 10-20 anni di esigenze di aggiornamento della rete.Cavi Cat 6A, Keystone Jacks, i pannelli di patch e i gestori di cavi con una garanzia di 25- anni, oltre ai cavi patch con almeno una durata 5- anni, sono ideali. Queste unità gestiscono spesso informazioni sensibili. Le interruzioni della rete e il danno al dispositivo possono portare a conseguenze gravi e potenzialmente incalcolabili. Pertanto, si consiglia di utilizzare i PDU con protezione da aumento e protezione da sovraccarico.
