Come scegliere i cavi patch per gli utenti domestici

Il cavo patch, come accessorio essenziale nella connessione di rete, è anche un accessorio che viene facilmente ignorato da tutti.

Se il cavo patch non viene scelto attentamente, influirà sulla velocità di tutti i dispositivi collegati dal cavo patch. Ad esempio, se il router è Gigabit Ethernet, la banda larga a casa è di 200 Mbps e, di conseguenza, viene scelto un cavo patch da 100 Mbps per la connessione. Quindi la velocità di rete definitiva sarà di soli 100 Mbps e il cavo patch diventa il collo di bottiglia nell'intero sistema di rete.

1.     Classificazione dei cavi patch

Gli attuali cavi patch sono classificati principalmente nella categoria 5, categoria 6, super categoria 6, categoria 7 e categoria 8.

In un normale ambiente per uso domestico, la categoria 5 e la categoria 6 possono anche supportare fino a 10 gigabit. Più alto è il livello, più stabile sarà il supporto di 10 gigabit.

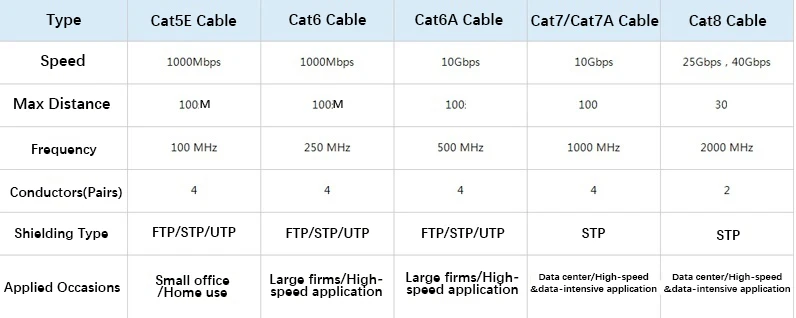

Classificazione del cavo patch

2. Types diCavi patch

Il cavo patch che abbiamo chiamato viene solitamente indicato come cavo coppia intrecciato. Il materiale principale del cavo patch è il rame, ciascuno dei 2 conduttori di rame isolati attorcigliati in coppia in senso antiorario. Gli standard del cavo patchstipulare per incantare rapporto. Generalmente, il cavo inferiore ha di solito uno sconto di qualità sul materiale e sul rapporto di inizio,ILAftermath è che la distanza di trasmissione del cavo è vicina e la velocità di rete non è all'altezza.

Il cavo patch è anche diviso in coppia attorcigliata schermata (STP) e coppia intrecciata non schermata (UTP)

2.1 Coppia intrecciata schermata (STP).

L'esterno è avvolto da uno strato di trecce di metallo per ridurre le radiazioni e prevenire la crosstalk. Ha anche una velocità di trasmissione di dati elevata ma è più costoso e più complicato da installare.

Coppia attorcigliata schermata STP

2.2 Coppia intrecciata non schermata (UTP)

Il cavo UTP non ha materiale di schermatura in metallo, con solo uno strato di giacca in PVC isolante. È relativamente economico e flessibile in termini di installazione. Ad eccezione di alcune occasioni speciali (ad es. Seriole aree di radiazione elettromagnetica), i cavi UTP vengono utilizzati più spesso e la maggior parte dei cavi patch che utilizziamo sono anche cavi UTP.

3.     Categoria 5 Cat5e

I cavi di categoria 5 sono identificati come CAT5E, con una frequenza di trasmissione di 100 MHz e una velocità di trasmissione di 1000 Mbps, a supporto delle reti Gigabit.

Ci sono 4 coppie di fili intrecciati e 1 filo di trazione nel cavo CAT5E.

Il cavo Cat5E ha un diametro di rame nudo di 0. 51mm e un diametro esterno del filo isolato di 0. 92mm. Il diametro del cavo è di 5 mm.

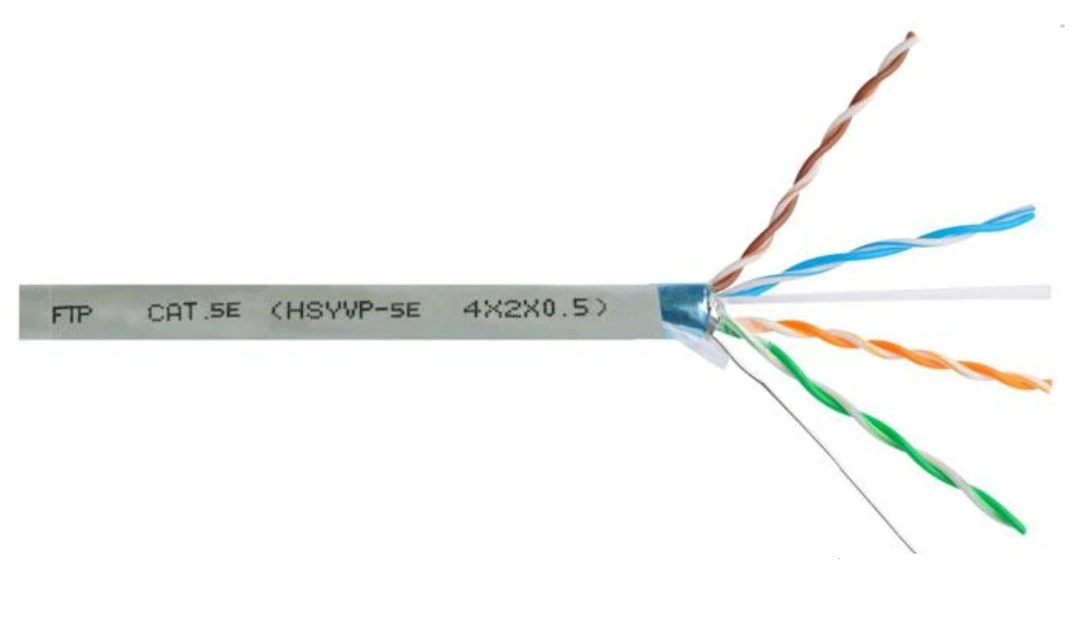

Cavo LAN CAT5E

Cavo LAN CAT5E

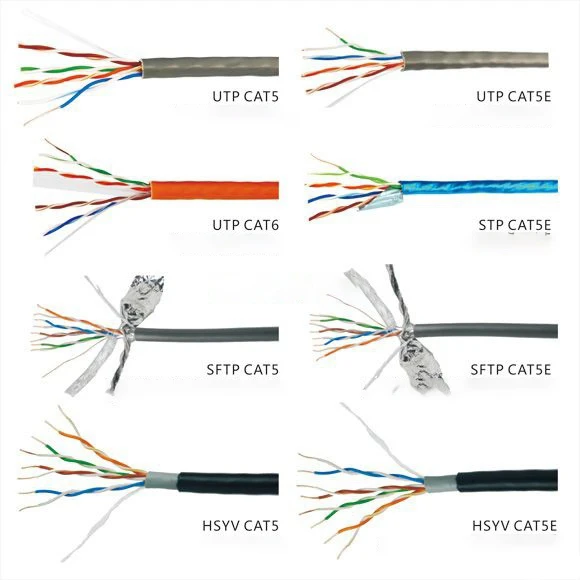

La categoria principale del cavo CAT5E

4.     Categoria 6: cavo LAN CAT6

Il cavo LAN CAT6 ha una frequenza di trasmissione da 250 MHz e una velocità di trasmissione da 1000 Mbps e supporta le reti Gigabit. Secondo i test, il cavo patch CAT6 può supportare una rete da 10 gigabit a una distanza di 55 metri.

Rispetto ai cavi Cat5E, è stato aggiunto uno scheletro trasversale, posizionando quattro coppie di torsione in quattro slot dello scheletro a croce, mentre il diametro del cavo è più spesso.

Il cavo LAN Cat6 ha un diametro di rame nudo di 0. 57mm e un diametro del filo del nucleo di 1,02 mm. Il diametro del cavo è di 6,53 mm.

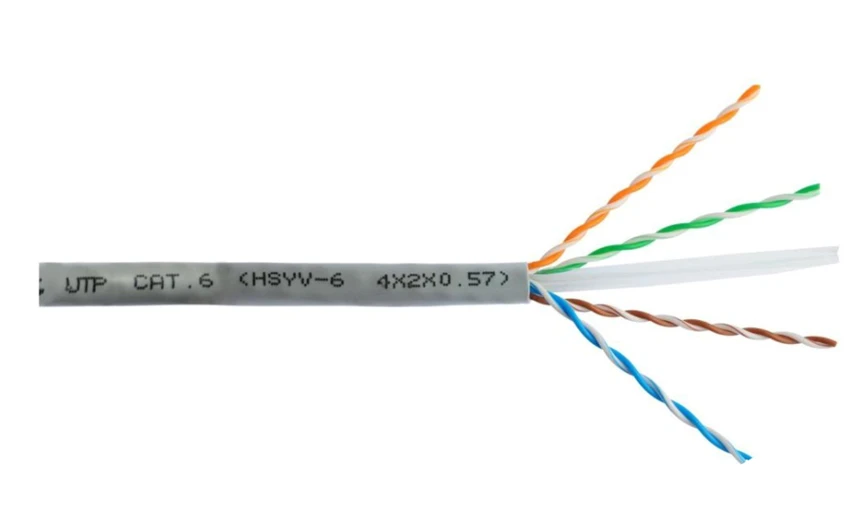

Cavo LAN CAT6

5.     Cavo LAN CAT6A.

Il cavo LAN CAT6A ha una frequenza di trasmissione di 500 MHz e una velocità di trasmissione di 10 Gbps, a supporto di 10 reti gigabit.

Cavo di categoria 6 cat6a lan

6.     Cavo LAN CAT7/CAT7A

Il cavo LAN CAT7 ha una frequenza di trasmissione di 600 MHz e una velocità di trasmissione di 10 Gbps e supporta 10 reti gigabit.

Il cavo LAN CAT7A ha una frequenza di trasmissione di 1000 MHz e una velocità di trasmissione di 10 Gbps e supporta 10 reti gigabit.

Il cavo patch Cat 7 è un cavo schermato core 8-. A differenza dei normali cavi schermati, nei cavi Cat 7, ogni coppia di fili ha uno scudo e quattro coppie di fili insieme hanno un livello di schermatura di grandi dimensioni comune.

Ogni coppia ha uno scudo (di solito uno scudo di lamina di metallo) e c'è uno scudo comune (di solito schermatura delle trecce di metallo) al di fuori degli 8 core, con la stessa interfaccia di Rj -45. Cavo CAT7 S/FTP Cat.7 ha una frequenza di trasmissione massima di 600 MHz e la frequenza di trasmissione del cavo CAT7E può raggiungere 1000 MHz.

Cavo LAN CAT7

 7.     Cavo LAN CAT8.

Il cavo LAN CAT8 è schermato a doppio (SFTP) come il cavo LAN CAT 7. Ha 4 coppie intrecciate di fili, una frequenza super alta 2000 MHz e una velocità di trasmissione fino a 40 GB/s. Tuttavia, la sua distanza di trasmissione massima è di soli 30 m, quindi viene generalmente utilizzata per il collegamento di server, switch, pannelli di patch e altre apparecchiature nei data center a breve distanza. Sebbene la distanza di trasmissione del cavo LAN CAT8 sia breve, la velocità di trasmissione e la frequenza della larghezza di banda del cavo CAT8 sono molto più elevate di quella di altre categorie. Viene utilizzato principalmente come cavo patch per l'interconnessione delle apparecchiature di rete.

Cavo di categoria 8 Cat8 LAN

8.     Diametro del filo

Oltre alla categoria del cavo, il cavo è anche contrassegnato con l'AWG. Questa è l'identificazione del diametro del filo.

Segno di indicatore del cavo

AWG: calibro filo americano. Indica il numero di fori che il filo deve passare prima che costituisca il suo diametro finale. Più alto è il numero, maggiore è il grado del foro che il filo deve passare attraverso e più piccolo sarà il diametro del filo.

Il fatto che il numero di fronte a AWG sia piccolo significa che il diametro del cavo è grande e il cavo è spesso, il che significa che il cavo ha una resistenza inferiore e di solito ha un prezzo più elevato.

Il grado più elevato della categoria del cavo significa che il cavo è più spesso e realizzato in materiale migliore, il che significa anche costi più elevati, fili più duri e difficoltà di costruzione più elevate.

9.     Standard di cablaggio per i cavi patch

Ci sono 8 colori di fili core: verde, blu, arancione, marrone,

Verde bianco, blu bianco, arancione bianco e marrone bianco.

Lo standard di cablaggio più comune è 568B e entrambe le 2 estremità del cavo sono standard 568B.

Standard 568A: verde bianco, verde, arancione bianco, blu, blu bianco, arancione, marrone bianco, marrone

Standard 568B: arancione bianco, arancione, verde bianco, blu, blu bianco, verde, marrone bianco, marrone

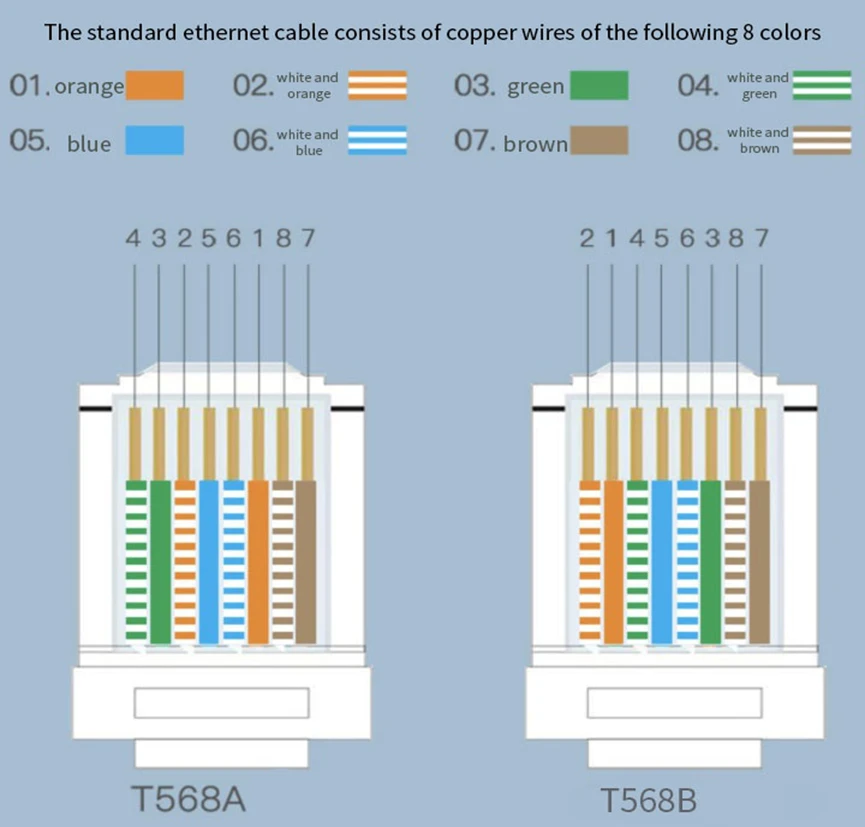

Sequenze di cablaggio 568a e 568b

Il modo corretto per controllare la sequenza del cavo è guardare il cavo da sinistra a destra, con le schegge di spina rivolte verso il basso e il lato con le schegge rivolte verso l'esterno, come mostrato di seguito.

                                                                                                                                                                                               568A

                                                                                                                                  568B

Per 100Base Ethernet, vengono utilizzati solo quattro fili, 1, 2, 3 e 6. Per Gigabit, 10 Gigabit, POE (Powered Over Ethernet) reti, vengono utilizzati tutti e 8 i fili. Quindi, durante il cablaggio, è necessario assicurarsi che tutti e 8 i fili dei core siano disponibili.

Nel processo di costruzione, dovremmo dire di no alla pratica di dividere 1 cavo in 2 cavi.

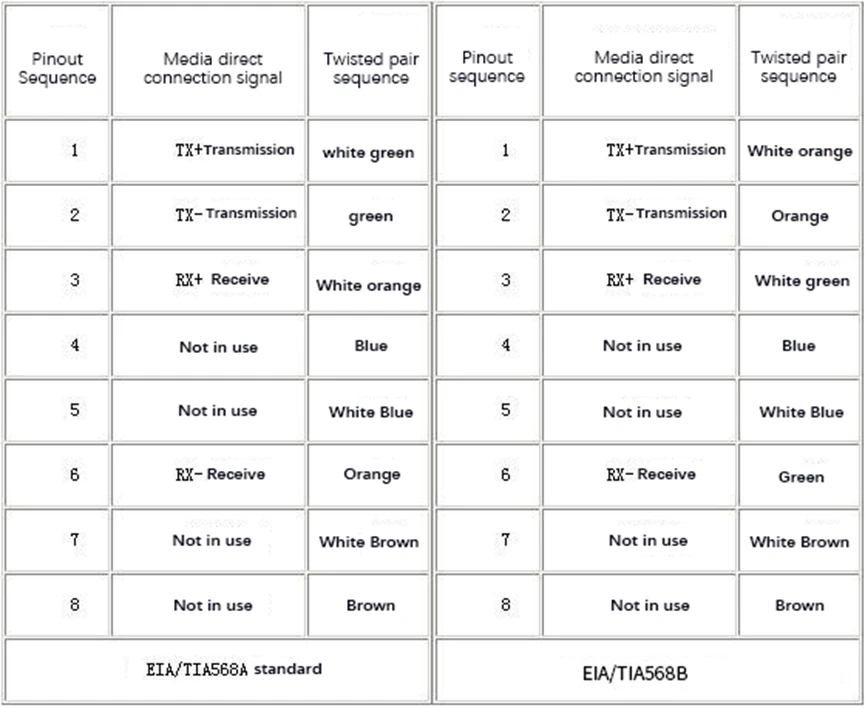

La funzione di ciascun filo core

Per i moduli, il cablaggio deve essere eseguito in base alle etichette della sequenza del filo del modulo.

Moduli di rete

10.  Rapporti di prova di cavi patch.

Il rapporto di test professionale per i cavi patch proviene dal test Fluke. Se è disponibile un rapporto di test di fluke sul cavo patch, significa che la qualità del cavo patch può essere garantita.

Rapporti di prova per i cavi patch da Fluke

11.  Gruppi di cavi

I gruppi di cavi patch prodotti dai produttori sono utilizzati principalmente per connessioni a breve distanza, come router al computer, da gatto ottico a router, router su cambio, ecc.

Basta scegliere la lunghezza adatta. Per scenari per uso domestico, i cavi patch CAT6 e CAT6A vanno bene. Se ci sono requisiti più elevati, puoi anche scegliere cavi patch CAT 7.

I cavi di patch troppo lunghi devono essere conservati bene e quando si conservano i cavi, evitare la piega eccessiva e l'eccessiva risaltazione stretta.

Se stai perseguendo la qualità premium, puoi scegliere cavi patch Cobtel. È un prodotto di fascia alta con squisita lavorazione e qualità eccellente.

I gruppi di cavi colorati di Cobtel, con la loro eccellente lavorazione e colori vivaci, con una performance di trasmissione a 10 gigabit sotto il suo bellissimo aspetto. È la scelta perfetta per i giocatori di fascia alta.

12.  Cavi patch di ingegneria

I cavi patch di ingegneria vengono utilizzati per il cablaggio di rete complessivo neldecorazione familiare, Si consiglia agli utenti di casa di utilizzare direttamente il cavo LAN Cat6 il cui prezzo è un po 'più costoso del cavo CAT5E, che può ridurre i problemi di interferenza causati da un cablaggio lungo eccessivo.

Per i cavi patch di alta qualità, consigliamo il cavo patch Cobtel. Ottima qualità, la scelta di fascia alta.

Cobtel, fondato nel 2006, è specializzato in infrastrutture Internet ed è un rinomato produttore di comunicazioni e prodotti per cablazioni integrate. L'eccezionale qualità del cavo lo rende una scelta di fascia alta per molti utenti e locali commerciali, tutte le fabbriche di Cobtel sono certificate ISO 9001 per garantire la qualità del cavo LAN prodotto. Il cavo può funzionare bene in un ambiente da -10 gradi a 60 gradi, resistente alle alte temperature e alla corrosione. Può supportare i requisiti di alimentazione Poe ++ e 100W. I fili core sono realizzati con oltre il 99,9% di rame puro senza ossigeno, che è antiossidazione e anticorrosione per una connessione più stabile e un ritardo di trasmissione inferiore. Il cavo LAN adotta anche una lunghezza del laica unica per ridurre ulteriormente l'interferenza tra le coppie intrecciate e migliorare la capacità anti-interferenza delle coppie di fili. Può supportare stabilmente la trasmissione di 10 gigabit. Il diametro del cavo è molto più sottile di quelli normali, rendendo più facile infilare i fili del nucleo mentre si termina con le spine. Oltre al test Fluke, il cavo ha anche superato il test di certificazione identificato da altre organizzazioni di terze parti, come ETL e ROHS.

13.  Strumenti relativi a fai -da -te un cavo patch

13.1 Connettore RJ45

Connettore RJ45Varia con i tipi di cavi di rete, è necessario scegliere il connettore RJ45 che corrisponde al cavo patch.

Il connettore Cat 7 RJ45 ha un guscio di schermatura metallica, poiché i cavi LAN Cat 7 sono tutti strutture schermate, il guscio di schermatura metallica può ridurre il crosstalk tra le coppie di fili.

13.2, Faceplates/Moduli di rete

Il modulo di rete viene utilizzato nei frontali 86 e il cavo patch è collegato al modulo.

Durante la chiusura dei cavi patch con il modulo, è necessario seguire le etichette di colore sul modulo per punire il cavo patch.

I moduli di rete devono anche abbinare la categoria del cavo patch, i moduli più utilizzati sono i moduli CAT5E e CAT6.

13.3, estensione del cavo patch:

Gli estensori del cavo patch vengono utilizzati per estendere i cavi patch. Quando il cavo patch non è abbastanza lungo, è possibile estenderlo utilizzando un estensione del cavo, in cui entrambe le 2 estremità dell'adattatore sono collegate dal cavo patch. Tuttavia, la lunghezza totale del cavo non dovrebbe superare i 100 metri.

Adattatori per cavi patch per estensione della lunghezza dei cavi LAN

13.4, pinze di crimping

Le pinze di crimping devono anche abbinare la categoria del cavo patch. Le pinze di crimpatura comuni possono essere utilizzate solo per realizzare cavi patch di CAT7 e sotto.

13.5, tester per cavi patch

Utilizzato per testare la connettività del cavo patch. È uno strumento essenziale per un ingegnere a bassa tensione.

14.  Come creare un cavo patch

Durante l'utilizzo delle pinze di crimpatura per terminare il cavo patch con un connettore Ethernet. Dobbiamo stare molto attenti a tagliare la giacca del cavo, non tagliare troppo in profondità per proteggere la pelle esterna dei fili del nucleo da danneggiare.

Il metodo per creare un cavo patch

15.  Domande frequenti sui cavi patch.

15.1, come si sostituisce il cavo patch installato dallo sviluppatore immobiliare?

Se lo sviluppatore immobiliare ha già installato cavi patch Cat5, prova a sostituirli con cavi Cat5E o Cat6.

È possibile prima estrarre il cavo patch pre-costruito dello sviluppatore immobiliare dal tubo e ri-bhiming del cavo CAT6 nel tubo.

Lo strumento utilizzato è un threader. Basta seguire le istruzioni scritte sul threader. Sii paziente durante il threading e non utilizzare la forza bruta in quanto ciò può causare la bloccazione del cavo.

Istruzioni su come utilizzare il threader

15.2, il cavo patch può essere esteso?

Se il cavo patchprenotatonon è abbastanza lungo o danneggiato, è possibile utilizzare l'adattatore del cavo patch per estenderlo, non dimenticare di terminare il

Cavo di patch con connettori RJ45.

15.3, fissaggio di cavi patch esposti

Se è necessario installare i cavi patch esposti in seguito, è possibile utilizzare il riparatore o il fermo per correggere il cavo per evitare il disordine.

15.4, estensione della porta RJ45

Se la porta di rete RJ45 non è sufficiente ed è necessario collegare più dispositivi di networking, è necessario utilizzare lo switch come estensione. L'interruttore è economico ed è consigliabile scegliere un interruttore a guscio di ferro per una migliore dissipazione del calore.

16.  Riepilogo

Per gli utenti domestici, il cavo di rete installato nel muro deve essere almeno un cavo CAT5E e, se si tratta di un cavo CAT5, è un must per sostituirlo. Se vuoi che la rete raggiunga la velocità di 10 gigabit, è necessario utilizzare almeno un cavo CAT6. Se hai bisogno di una rete da 10 g, è possibile installare Cat6A, cavo di rete CAT7 o fibra ottica.
