Come scegliere un cavo HDMI: 13 punti chiave

In questo articolo, ci concentreremo principalmente sui 13 punti chiave da considerare su come scegliere un cavo HDMI.





L'adozione diffusa dei cavi HDMI li ha resi un punto fermo in molte famiglie. Tuttavia, con l'abbondanza di marchi di cavi HDMI sul mercato, molti utenti non si sono incerti su come scegliere un cavo HDMI.

Come connessione vitale tra dispositivi di riproduzione e dispositivi di visualizzazione, la qualità di un cavo HDMI influisce direttamente sulle prestazioni di televisori, proiettori o monitor.

Un cavo HDMI di alta qualità può creare un "canale di trasmissione ad alta velocità" tra dispositivi di input e visualizzazione, garantendo la trasmissione dei dati privi di interferenze e migliorando significativamente l'esperienza audiovisiva dell'utente. D'altra parte, i cavi HDMI di bassa qualità spesso portano a problemi come il fantasma dell'immagine, la distorsione del colore, gli effetti a catena dell'acqua o l'incapacità di rilevare automaticamente le impostazioni di visualizzazione. I cavi inferiori sono spesso fabbricati con solo pin 13- o 15- core PIN e possono mancanza di strati di schermatura essenziali, che compromettono notevolmente la qualità del segnale e possono provocare sfarfallio, neve simile a una statica, schermi neri, colori insaturi o scarsa qualità dell'audio. Inoltre, i cavi scarsamente costruiti possono soffrire di problemi elettrici come scarso contatto o cortocircuiti sui loro connettori.

Per le installazioni a parete a lunghezza di cavi HDMI in particolare, la qualità scadente può influire fortemente sulla trasmissione del segnale. L'uso di un cavo HDMI di bassa qualità in questi casi può portare a un rimpianto significativo. Ecco perché oggi impareremo come scegliere un cavo HDMI.



Dalla nostra precedente discussione sui cavi HDMI, è chiaro che la produzione è un mestiere di alto livello che richiede attrezzature avanzate e padronanza delle tecnologie di base insieme a processi sofisticati per fornire prodotti di alta qualità. Pertanto, è saggio verificare se la società investe in personale qualificato e attrezzature avanzate. Solo i produttori con professionisti altamente qualificati e tecnologia all'avanguardia possono garantire prestazioni tecniche affidabili e ampie competenze di produzione.

I produttori affidabili di cavi HDMI ad alta definizione hanno in genere linee di produzione indipendenti dotate di macchinari completi di disegno di filo, strumenti di saldatura, strumenti di test e altro ancora. Tendono inoltre a stabilire team dedicati di sviluppo del prodotto in grado di efficienti attività di ricerca e sviluppo e capacità di produzione di prodotti semifinite e finite.



In base agli standard internazionali stabiliti da HDMI LA (Amministratore delle licenze), solo le società riconosciute come membri dall'Associazione sono autorizzate a stampare il logo HDMI sui loro prodotti e produrre\/vendere cavi HDMI. La certificazione significa che la tecnologia di un'azienda soddisfa gli standard globali stabiliti dall'associazione. Pertanto, quando si acquista un cavo HDMI, è essenziale selezionare uno da un produttore certificato!.



I cavi che aderiscono a versioni identiche del protocollo HDMI possono presentare diverse prestazioni di trasmissione a seconda dei loro materiali principali.



I cavi HDMI standard di rame possono sincronizzare in modo efficiente segnali audio e video offrendo al contempo l'accessibilità economica e un buon rapporto qualità-prezzo. Tuttavia, sono inclini a segnalare la perdita durante le trasmissioni a lunga distanza a causa del motivo dell'attenuazione, per cui alcuni utenti evitano le normali opzioni di core di rame.

I materiali core interni comuni per i cavi HDMI includono:

Rame privo di ossigeno (OFC): Materiale ad alta purezza utilizzato nei prodotti conformi standard per prestazioni superiori.

Rame riciclato: Minore contenuto di rame che porta a una ridotta efficienza.

Acciaio rivestito di rame (CCS): Un'alternativa più economica con conduttività compromessa rispetto ai nuclei di rame puri.

Ferro rivestito di rame (CCI): Un'opzione ancora meno efficiente che si trova comunemente nei prodotti non conformi.

I prodotti non conformi utilizzano spesso alternative più economiche come CCS o nuclei CCI le cui prestazioni sono molto a corto di core OFC, a volte, non riescono a soddisfare i requisiti minimi per le moderne display ad alta definizione.

Per una migliore resistenza e conduttività dell'ossidazione rispetto ai nuclei di rame standard, il rame senza ossigeno argento o i nuclei di rame senza ossigeno placcati in stagno sono scelte eccellenti. Queste opzioni si proteggono efficacemente dalle interferenze migliorando le prestazioni della trasmissione del segnale e sono diventate popolari nei mercati tradizionali.

Per prestazioni ottimali su lunghe distanze, tuttavia, i cavi HDMI in fibra ottica si distinguono per il loro design ibridofibre ottichecon fili di rame internamente. I dati viaggiano attraverso la luce all'interno dei nuclei in fibra ottica anziché nei problemi di interferenza elettromagnetica elettrica-etichettatura della corrente elettrica, risolvendo le sfide della perdita del segnale associate alle tradizionali configurazioni di rame. Tuttavia, i cavi HDMI in fibra ottica sono significativamente più costosi più volte più costosi di quelli convenzionali.

I cavi HDMI conformi ad alte prestazioni sono caratterizzati da pin 19+1 {3}} per un totale di 20 conduttori che incontrano le specifiche di associazione. Le versioni non standard spesso tagliano gli angoli riducendo i fili di terra, configurati tipicamente come 13+1 o 15+1 pin invece.

La maggior parte dei cavi non standard sul mercato di oggi mancano di quattro fili di schermatura insieme a due linee funzionali rispetto ai modelli a specifica completi per le prestazioni di trasmissione del segnale notevolmente ridotte.

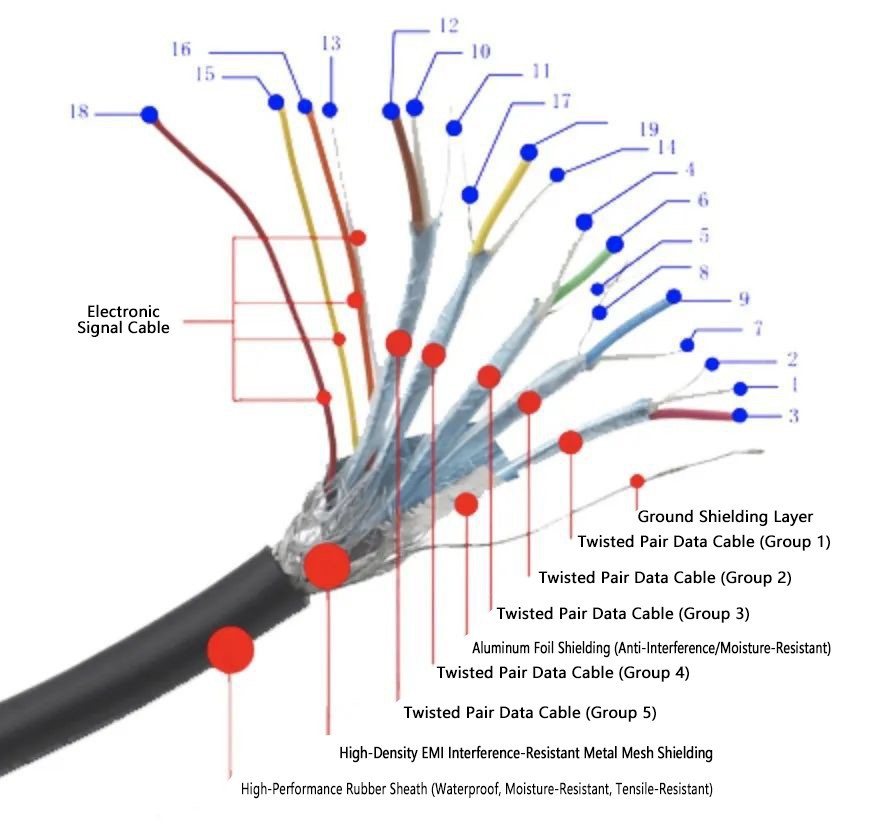

Un cavo HDMI è strutturato internamente con 19 singoli core funzionali, tra cui quattro coppie (otto cavi in ​​totale) dedicati ai dati differenziali dei dati TMD più conduttori aggiuntivi assegnati per segnali di clock\/segnali di controllo CEC\/alimentazione\/alimentatori\/cavi di messa a terra-HDMI Garantire i cavi ad alta definizione ad alta definizione audio-video.

Comprendere queste costruzioni e funzioni interne aiuta i consumatori a scegliere modelli che massimizzano la loro esperienza multimediale!



Le prestazioni di trasmissione dei cavi HDMI sono strettamente correlate al loro livello di schermatura. Lo scopo dello strato di schermatura è impedire l'interferenza del segnale tra gli ambienti interni ed esterni del cavo, garantendo così una chiara trasmissione audio e video. L'efficacia dello strato di schermatura dipende dalla densità di copertura del suo materiale di schermatura: la densità più alta, migliore è l'effetto di schermatura. In generale, i cavi HDMI dispongono di uno strato intrecciato in metallo con un tasso di copertura dell'85% e uno strato di lamina di alluminio con copertura al 100%. Per i cavi HDMI di livello standard, oltre a una giacca esterna in PVC, il nucleo interno include in genere 2-3 strati di schermatura come un foglio di alluminio, treccia metallica e un filo di terra fatto di rame puro o rame staccato. I cavi HDMI di alta qualità possono incorporare ulteriori strati di schermatura e materiali di rinforzo a trazione per migliorare la durata e ridurre l'usura causata da flessione, allungamento o compressione.

Avere più livelli non comporta necessariamente migliori prestazioni di schermatura; I materiali di bassa qualità con scarsa efficienza di schermatura rendono inefficaci strati extra.

I cavi HDMI a basso costo e di qualità inferiore usano spesso rame a rame nudo, alluminio rivestito di rame (CCA) o cavi di alluminio per strati di schermatura, che sono meno efficaci dei fili di rame in scatola.

La treccia a maglie di nylon è principalmente per scopi estetici e non contribuisce alla schermatura del segnale.

I cavi HDMI con anelli magnetici non sono intrinsecamente superiori; Gli anelli magnetici funzionano per filtrare il rumore, come l'interferenza elettromagnetica dai dispositivi vicini e ridurre l'interferenza del segnale, ma sono generalmente necessari solo quando la capacità intrinseca anti-interferenza del cavo è debole.



Una giacca esterna HDMI di alta qualità è molto robusta; È impossibile strapparlo a mano, avrai bisogno di forbici o pinze. Al contrario, le giacche in PVC realizzate con materiali riciclati possono essere facilmente strappate a mano con una forza minima. Sotto il primo strato in PVC si trova uno strato di schermatura di magnesio in alluminio denso e resistente che richiede anche strumenti da tagliare; Sotto questo c'è in genere uno strato di lamina in alluminio come terzo scudo.

I cavi HDMI di alta qualità usano comunemente due tipi di materiali per la giacca esterna: intrecciatura in PVC e in nylon.

Giacca esterna in PVC: la chiave per indossare resistenza e durata
Le giacche esterne in PVC sono realizzate con materiali amorfi che presentano un'eccellente resistenza all'ossidazione, agli acidi forti e alle reazioni di riduzione. I cavi HDMI con giacche in PVC sono resistenti all'usura, allo stretching e all'invecchiamento, che offrono una forza e stabilità eccellenti. Sia per uso quotidiano o connessioni estese, le giacche PVC forniscono una protezione affidabile.

Giacca esterna intrecciata in nylon: una scelta per una maggiore tenacità e resistenza alla trazione

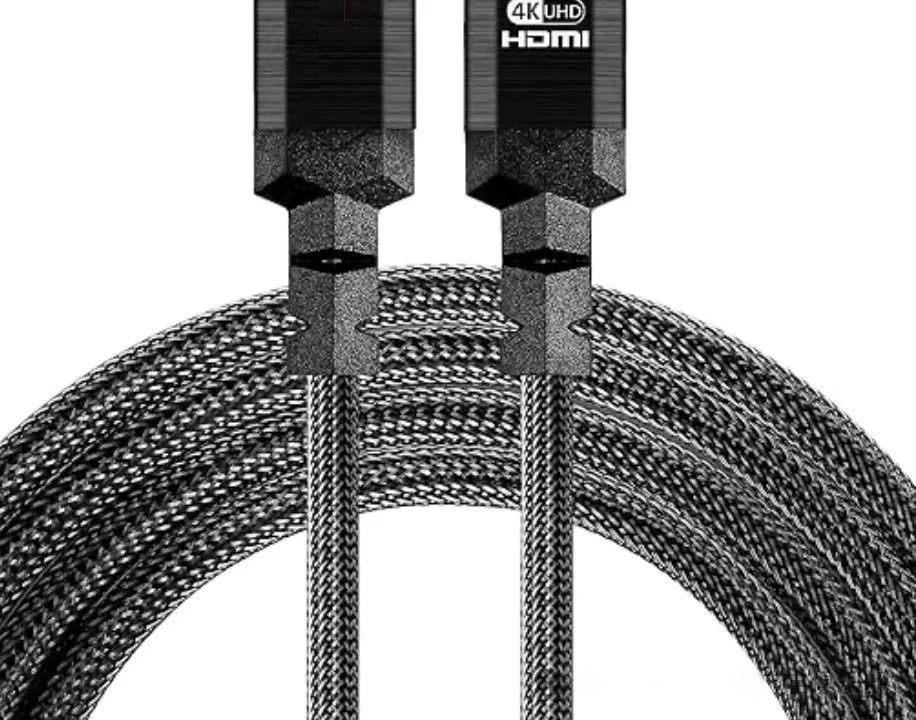

I cavi HDMI premium spesso presentano giacche esterne intrecciate in nylon che proteggono i componenti interni migliorando le prestazioni complessive. I cavi in ​​nylon sono meno inclini al groviglio, hanno una consistenza più densa, una resistenza all'abrasione superiore e rimangono durevoli senza sfilacciare anche dopo un uso prolungato.



Quando si acquistano cavi HDMI, potresti incontrare riferimenti a calibri come 26AWG o 24AWG sulle descrizioni dei prodotti, o addirittura stampate direttamente sugiacche via cavo-ma sai cosa significa AWG? (Calibro filo americano). Non solo limitato ai cavi HDMI, i parametri AWG possono anche essere trovati in altri video oCablaggio di retesistemi.

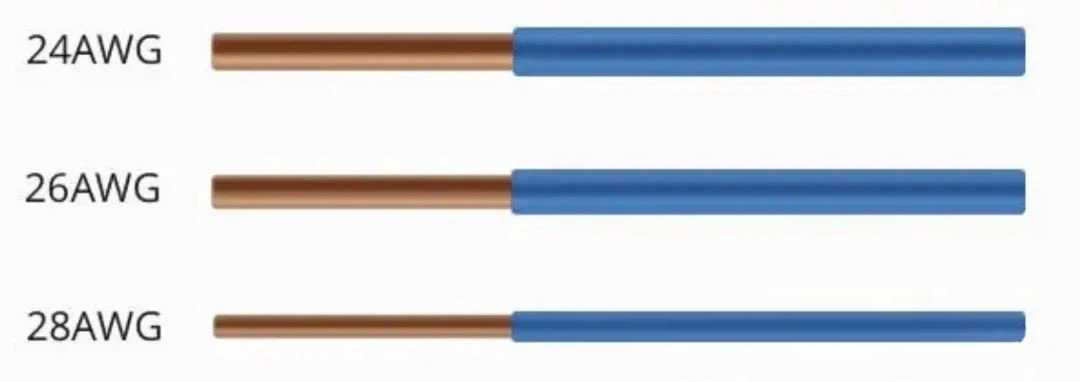

Awgsta per "American Wire Gauge", uno standard stabilito negli Stati Uniti, che specifica i gradi e i diametri del conduttore all'interno dei nuclei via cavo HDMI. Conosciuti anche come standard di scartamento marrone e Sharpe, i numeri AWG (ad es. 24AWG o 26AWG) indicano quanti stadi di disegno erano richiesti prima di raggiungere il diametro finale, più grande è il numero, più sottile è il diametro del conduttore.

Questa relazione inversa significa che i fili più spessi hanno una migliore resistenza fisica e una minore resistenza elettrica-basica che potresti ricordare dalla fisica delle scuole medie!

I cavi più spessi possono trasportare correnti più elevate con una resistenza ridotta ma richiedono più rame durante la produzione, con conseguenti cavi più pesanti che sono più difficili da installare e più costosi.

La sfida di progettazione è il bilanciamento dei conduttori più sottili (per ridurre i costi e semplificare l'installazione) con la manutenzione di capacità sufficiente a livelli di tensione e frequenza richiesti.



Lo spessore del nucleo del filo influisce significativamente sulle prestazioni di trasmissione nei cavi HDMI. Gli standard di misurazione del filo di corrente per i nuclei HDMI vanno da 24-30AWG; Numeri più piccoli indicano nuclei più spessi con aree trasversali più grandi che forniscono una resistenza inferiore, una minore perdita del segnale e distanze di trasmissione più lunghe.

Mentre valori AWG più piccoli producono prestazioni superiori, i cavi troppo spessi possono complicare l'installazione.

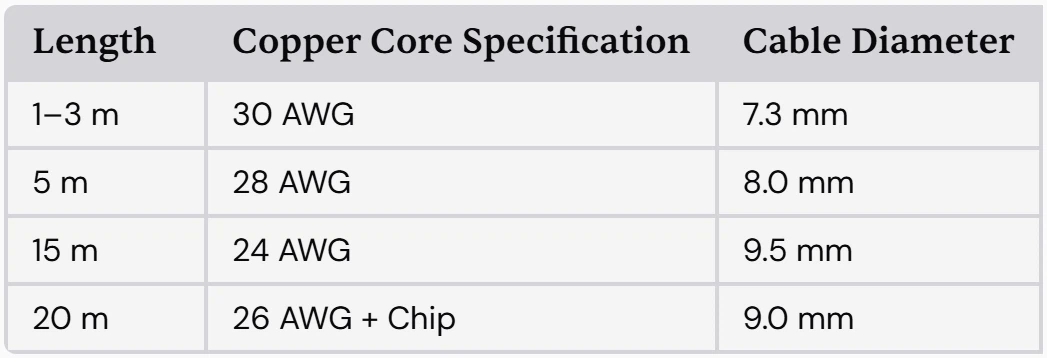

Per le distanze di trasmissione tra 1-10 metri, i cavi HDMI 28-30AWG sono sufficienti perché sono leggeri e più facili da installare. Tuttavia, per distanze più lunghe che richiedono una trasmissione del segnale più stabile, considerare l'uso di cavi da 24–26awg o quelli dotati di chip di amplificazione del segnale.



Quando si sceglie un cavo HDMI, considerare la versione dell'interfaccia HDMI. Su molti dispositivi di visualizzazione, potresti vedere etichette come HDMI 2. 0 o HDMI 2.1 sulle loro interfacce. Tecnicamente, i cavi HDMI non hanno versioni assegnate loro; Queste etichette si riferiscono effettivamente alla classificazione della versione dell'interfaccia HDMI del dispositivo. Nei nostri articoli precedenti, abbiamo discusso di tutte le versioni di interfaccia HDMI da HDMI 1.1 a HDMI 2.1 e abbiamo evidenziato le distinzioni tra ogni versione.

Attualmente, le versioni di interfaccia HDMI primarie disponibili sul mercato sono 1.4, 2. 0 e 2. 1- ciascuno a supporto di vari livelli di protocolli di trasmissione e risoluzioni video. Le versioni più elevate consentono migliori prestazioni audiovisive e sono retrocompatibili con versioni inferiori.

Ad esempio, se si utilizza un cavo HDMI etichettato come versione 1.4 con un dispositivo TV o display che supporta la versione 2. 0 o 2.1, il segnale video trasmesso aderirà solo alla larghezza di banda e alla risoluzione supportata da HDMI 1. 4- che significa che non fornirà una soluzione 4K TRUE a 2160p e al secondo posto.

In termini di larghezza di banda e risoluzione video:

HDMI 1.4: Supporta fino a 4K a 30Hz con una larghezza di banda di 10,2 Gbps;

Hdmi 2. 0: Supporta fino a 4K a 60Hz, insieme a funzionalità come video 3D e HDR statico, con una larghezza di banda di 18 Gbps;

HDMI 2.1: La versione di specifica più alta attualmente disponibile, offre una larghezza di banda fino a 48 Gbps, supporta risoluzioni fino a 8K (quattro volte la larghezza di banda richiesta per Ultra-HD a una risoluzione di 4K), consente un'output di una risoluzione fino a 4K a una tariffa di aggiornamento di 120Hz e supportano caratteristiche avanzate come HDR dinamiche\/statiche e vari potenziamenti delle immagini.

I cavi di versioni più elevati hanno naturalmente un costo più elevato per la stessa lunghezza a causa delle loro capacità avanzate.

Assicurati di comprendere queste differenze tra le versioni HDMI prima di selezionarne una in base ai requisiti specifici di configurazione e dispositivo.

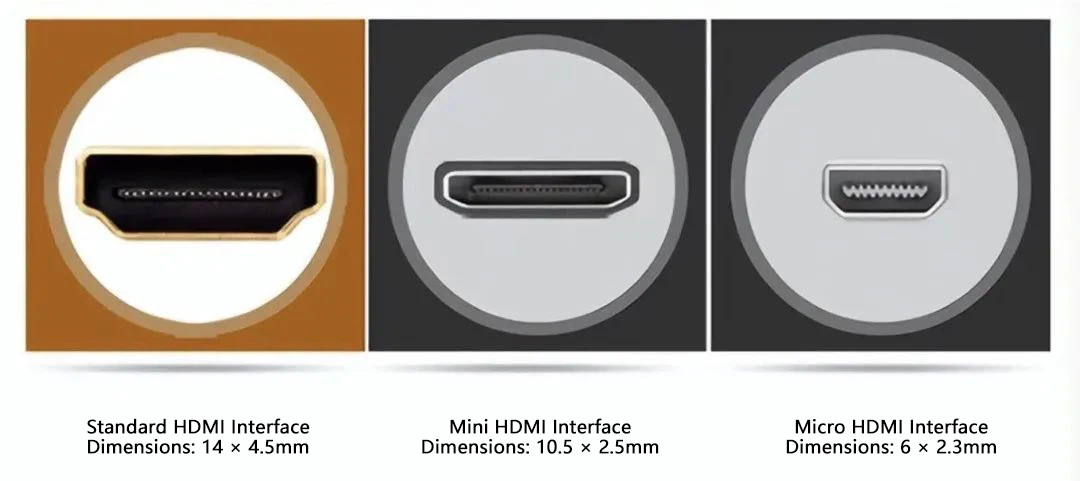

Esistono cinque tipi di interfacce HDMI: tipo A (standard), tipo B (dual-link), tipo C (mini-HDMI), tipo D (micro-HDMI) e tipo E (automobilistico). Prima di acquistare un cavo HDMI, conferma il tipo di interfaccia HDMI sul dispositivo di visualizzazione per garantire la compatibilità.

I tipi più comuni sono:

Interfaccia HDMI standard (tipo A): Largo circa 15 mm;

Interfaccia mini-HDMI (tipo C): Largo circa 10,5 mm;

Interfaccia micro-HDMI (tipo D): Largo circa 6 mm.

Ogni tipo ha una dimensione e un design fisico distinti, rendendoli non intercambiabili per natura, quindi assicurati di verificare il tipo di interfaccia specifico del dispositivo prima di acquistare un cavo HDMI.

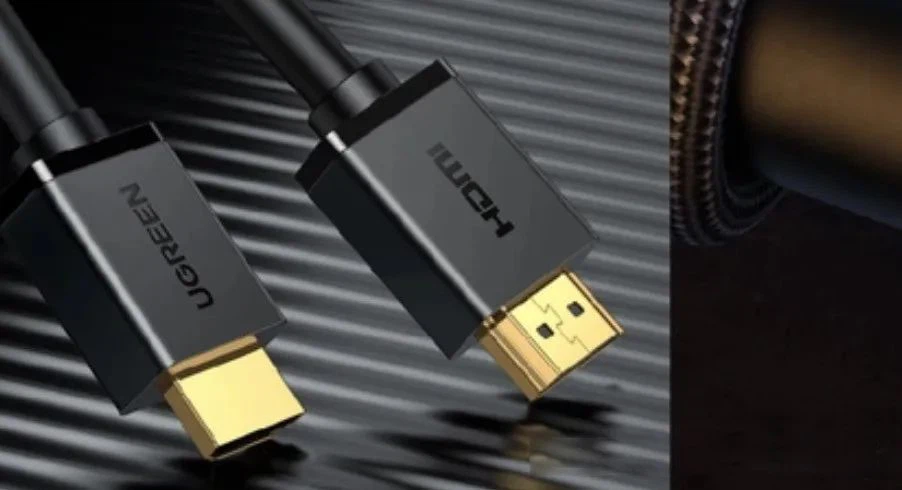

Per i cavi con connettori placcati in oro, al di là del loro aspetto elegante, la placcatura dorata offre benefici come una migliore resistenza alla corrosione, conducibilità superiore, facilità di saldatura, tolleranza ad alta temperatura e migliorati connettori a resistenza all'usura generalmente superiori a quelli non placcati sul mercato oggi (la maggior parte dispone di placcatura d'oro con luminosità alta). Tuttavia, mentre la placcatura dorata migliora la durata esternamente, ciò che alla fine conta è le prestazioni dei pin interni all'interno del connettore che interagiscono direttamente con l'interfaccia del dispositivo.

Questi perni sono in genere realizzati in lega di bronzo stagno a causa della sua elevata elasticità, eccellente resistenza all'usura e proprietà di resistenza alla corrosione. I pin di alta qualità spesso presentano tre strati: nichelando la placcatura su bronzo di stagno seguito da placcatura dorata per una maggiore durata e prestazioni.

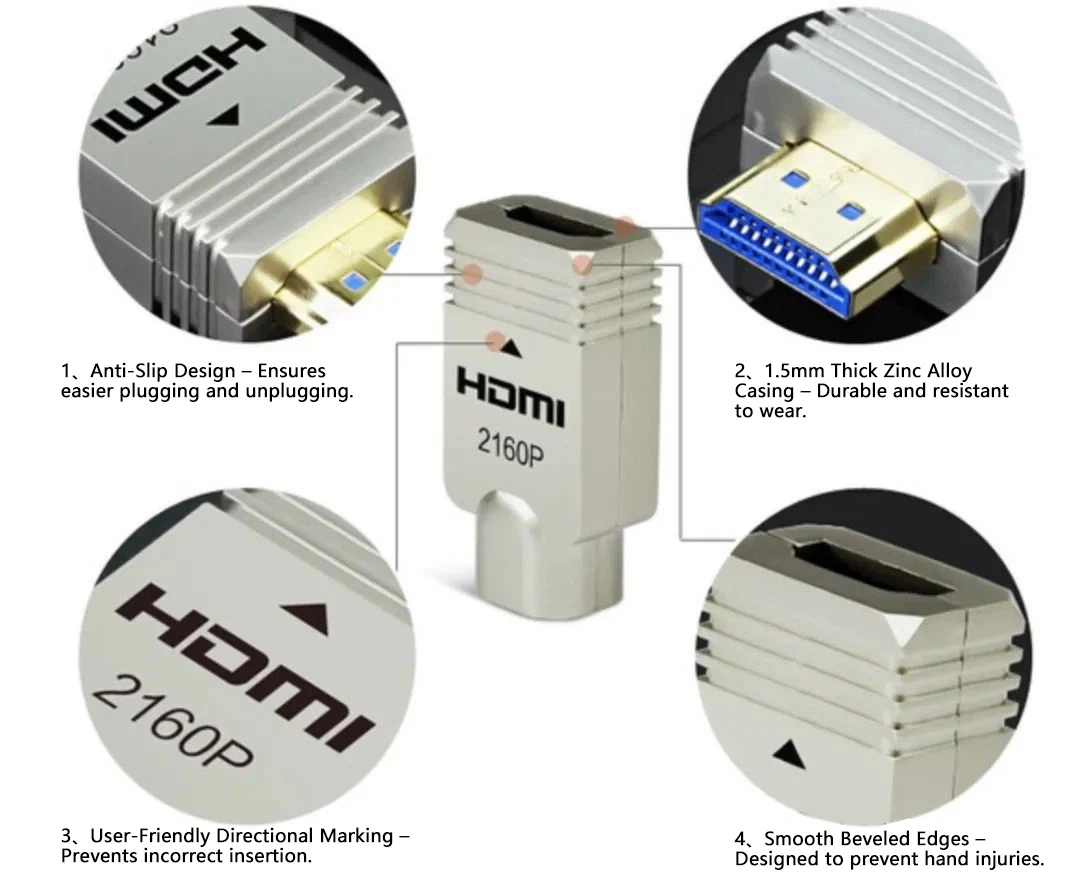

Per quanto riguarda gli alloggiamenti dei connettori: mentre la plastica è comunemente utilizzata nei cavi standard, le opzioni di fascia alta utilizzano involucri di alluminio o in lega di zinco, che potrebbero non influenzare direttamente la qualità del segnale ma offrire un'estetica migliorata e una maggiore durata in uso frequente rispetto alle alternative di plastica.

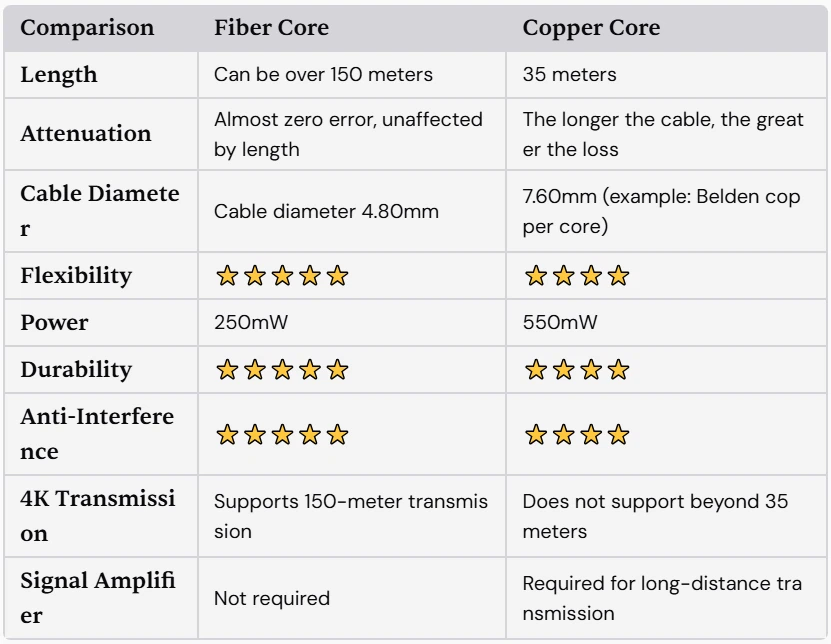

I cavi HDMI in fibra ottica stanno diventando sempre più comuni tra i produttori in quanto affrontano diverse carenze associate ai tradizionali cavi a lunga distanza a base di rame: supportano distanze di trasmissione significativamente più lunghe senza degradazione del segnale notevole; Possono essere resi molto più sottili per un'installazione più facile; Forniscono prestazioni più stabili rispetto ai fragili cavi a base di rame.

Mentre i cavi HDMI in fibra ottica sono molto popolari per questi motivi, sono anche con svantaggi, in primo luogo il loro costo a causa della necessità di due chip di conversione ottica-elettrica in ciascun cavo: un chip converte i segnali elettrici in segnali ottici ad una estremità mentre un altro li converte in segnali elettrici all'altra estremità. Queste patatine fannoCavi in ​​fibra otticaPiù costose delle opzioni tradizionali che costano spesso diverse centinaia di dollari per metro, ma il loro costo unitario medio diminuisce per distanze più lunghe.

Un aspetto critico quando si usaCavi in ​​fibra otticaè la loro natura direzionale a causa di questi chip (con estremità di input\/output designate). Assicurati di installarli nella direzione corretta durante l'installazione.

Per quanto riguarda la decisione quando sono necessari i cavi in ​​fibra ottica: le opzioni basate sul rame sono sufficienti per la trasmissione del segnale HD standard su distanze più brevi (fino a circa cinque metri). Tuttavia, durante la trasmissione di contenuti ultra-HD come4K@60Hzsu distanze più lunghe superiori a dieci metri,Cavi in ​​fibra otticasono raccomandati per mantenere una stabilità superiore nel fornire segnali ad alta risoluzione su lunghezze estese senza sforzo.

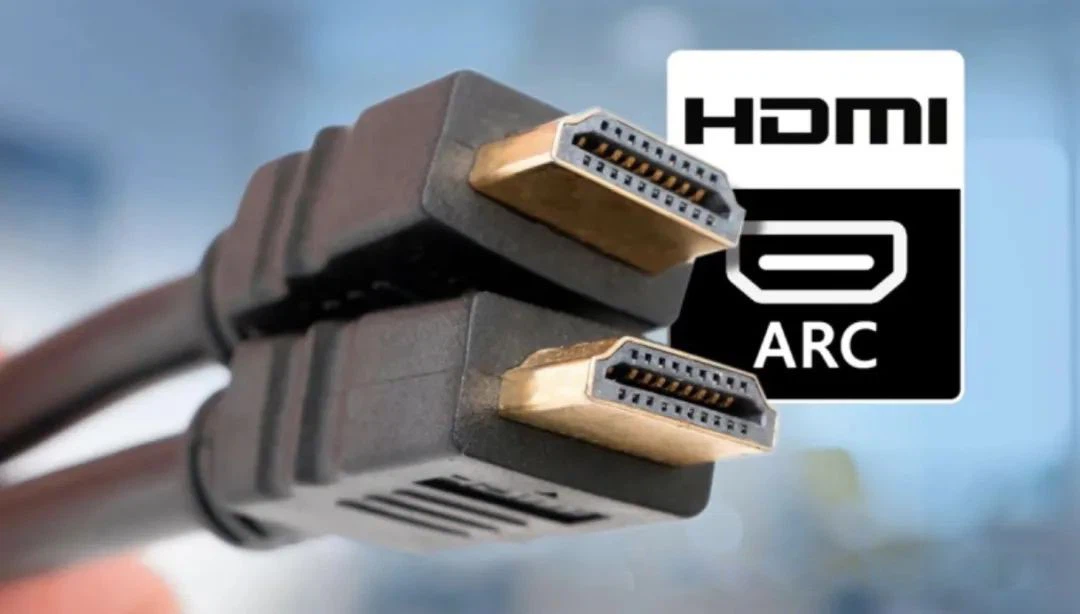

Arc e CEC sono caratteristiche fondamentali nei cavi HDMI, ma non tutti i cavi HDMI li supportano. Al momento dell'acquisto, assicurati di confermarlo chiaramente. Alcune porte HDMI possono avere etichette che indicano se supportano la funzionalità ARC.

ARC, o Audio Return Channel, è una funzione introdotta dal forum HDMI nel 2009 insieme al rilascio della versione 1.4 HDMI. Il suo scopo principale è trasmettere segnali audio e stabilire l'interconnettività audio tra una TV e un sistema audio. In particolare, se una porta HDMI supporta la funzionalità ARC, la TV può trasmettere segnali audio attraverso il cavo HDMI a un amplificatore o altro dispositivo audio con funzionalità ARC HDMI, consentendo al sistema audio di prendere il controllo degli altoparlanti integrati della TV.

Nel 2017, con l'introduzione della versione 2.1 HDMI, l'associazione HDMI ha aggiunto EARC (Advanced Audio Return Channel), una versione aggiornata di ARC.

La funzione CEC (Consumer Electronics Control) in HDMI consente agli utenti di controllare altri dispositivi abilitati CEC collegati tramite HDMI. Ad esempio, quando un utente inserisce un disco in un lettore Blu-ray, la TV si alimenta automaticamente a causa della ricezione di un segnale CEC e il suo canale video passa all'ingresso collegato al lettore. Allo stesso modo, quando si spegne la TV, un segnale CEC avvisa i dispositivi collegati di entrare anche in modalità standby. Ciò consente agli utenti di controllare tutti i dispositivi collegati a HDMI con un singolo remoto, eliminando l'inconveniente di destreggiarsi tra più telecomandi per diversi dispositivi. La funzione CEC è stata supportata dalla versione 1.3 HDMI. Se non vi è alcuna chiara indicazione se ARC e CEC siano supportati, dobbiamo garantire che la versione soddisfi o supera gli standard richiesti per queste caratteristiche e verifichi il loro supporto con il produttore.



Idealmente, devono essere condotti test del diagramma degli occhi e misurazioni della resistenza alla DC per testare le prestazioni di un cavo HDMI; Tuttavia, questi richiedono costosi oscilloscopi e devono essere eseguiti da istituzioni professionali attrezzate per tali test.

Per gli utenti ordinari, esiste un modo più semplice: verificare se un cavo HDMI appena acquisito può funzionare correttamente in base alle sue specifiche massime richieste.

Allora come si fa? È necessario un dispositivo di origine in grado di supportare l'esempio di larghezza di banda a 48 Gbps, utilizzando un'interfaccia HDMI 2.1 di Sony PS5 (che supporta fino a 32 Gbps) o una serie X\/s Xbox (che supporta fino a 40 Gbps). In alternativa, è possibile utilizzare le schede grafiche GPU NVIDIA con un'interfaccia HDMI 2.1 in grado di produrre a 48 Gbps come fonte di test.

Collegare il cavo HDMI testato da tale sorgente di uscita a una televisione dotata di un'interfaccia HDMI 2.1 che supporta la larghezza di banda da 48 Gbps. Configurare le impostazioni per la risoluzione 4K con una frequenza fotogramma a 120Hz con profondità di colore RGB a 12 bit per canale (12- bit). Se non ci sono problemi come schermi neri, immagini tremolanti o artefatti a mosaico durante il funzionamento in queste condizioni, i test sono completi.



Man mano che il mercato HDMI diventa più diversificato, i consumatori ora affrontano innumerevoli opzioni quando scelgono i cavi, ma questa abbondanza porta anche alla confusione sulle specifiche del prodotto o se i cavi soddisfano gli standard ufficiali. Per rispondere a queste preoccupazioni:

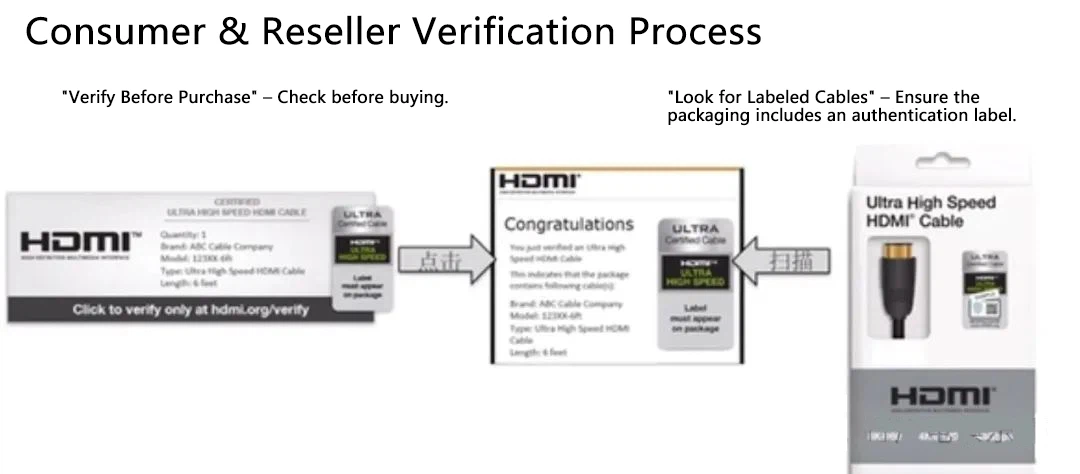

HDMI ha introdotto metodi di verifica online che consentono ai consumatori di controllare i prodotti prima di acquistarli. Cerca il codice QR di verifica fornito da adottanti e rivenditori autorizzati su siti Web di shopping; La scansione su questi codici QR porta gli utenti direttamente alle pagine ufficiali ospitate da hdmi.org. Qui, possono verificare i dettagli essenziali come lo stato di adottanti, lo stato di certificazione del prodotto (ad es. Marchio e modello) e la certificazione della lunghezza del cavo che acquistano cavi autentici ad alte prestazioni che soddisfano le loro esigenze senza preoccuparsi dell'autenticità.

Per ottenere l'autorizzazione formale per i prodotti:

I candidati devono prima diventare membri dell'Associazione HDMI (ufficialmente noto come "adottanti HDMI"). Successivamente, presentano i loro prodotti per la valutazione presso un centro di test autorizzato (ATC). Una volta approvati attraverso i test, i produttori ricevono l'autorizzazione per visualizzare i loghi di certificazione sul loro chiaro identificazione di prodotti conformi per i consumatori.





In sintesi:
Si consiglia ai consumatori di scegliere solo cavi HDMI Ultra ad alta velocità ufficialmente certificati che portano loghi di certificazione adeguati sul loro imballaggio. Ciò aiuta a evitare confusione o potenziali problemi con alternative non verificate garantendo al contempo la conformità agli standard del settore per prestazioni e affidabilità ottimali.
