Tipi di cavi patch in fibra ottica

Mar 15, 2025

Lasciate un messaggio

The structured differences between the ribbon fiber patch cord and bundled fiber patch cords

I cavi patch in fibra ottica, come uno dei componenti fondamentali del cablaggio della rete ottica, sono ampiamente utilizzati nella costruzione di collegamenti in fibra ottica. Oggi i produttori hanno introdotto variTipi di cavi patch in fibra otticasu misura per diversi scenari di applicazione, come cavi patch MPO/LC/SC/FC/ST, cavi patch Simplex/Duplex esingle-modalità/cavi patch multimodali. Ogni tipo ha caratteristiche distinte e serve scopi unici. Di seguito è riportata un'introduzione dettagliata a comunemente usato cavo patch in fibra otticatipiPer aiutare gli utenti a scegliere e impostare le proprie reti.

1. Classificare i tipi di cavo patch in fibra ottica per tipo di connettore in fibra ottica

Sulla base del tipo di connettori, i cavi patch in fibra ottica possono essere classificati in cavi MPO/MTP/LC/SC/FC/ST/MTRJ/MU/E2000/Din. Sebbene questi tipi condividano componenti simili (costituiti da connettori eCavi ottici) e funzionalità identiche, differenze nelle loro proprietà e prestazioni portano in vari scenari di applicazione.

1,1 cavo patch in fibra ottica LC

Con un connettore LC con un diametro della pellicola da 1,25 mm,Cavi patch in fibra ottica LCsono compatti e ideali per il cablaggio ad alta densità. Sono ampiamente utilizzati nelle sale server edata center. Per soddisfare le richieste di elevate densità e alte prestazioni nei moderni data center, molti fornitori hanno introdotto cavi patch avanzati LC, come cavi patch LC perdita di inserzione ultra-bassa e cavi patch Duplex LC all'interno di un singolo cavo.

Cavo patch LC perdita di inserimento ultra-bassa: Rispetto ai cavi di patch LC convenzionali (con perdita tipica di inserzione attorno a {0}}. 75db), perdite di inserzione ultra-bassa cavi patch Utilizza la tecnologia LL per ridurre la perdita di inserimento fino a 0,12 dB, rendendoli ideali per la trasmissione del segnale a distanza a distanza.

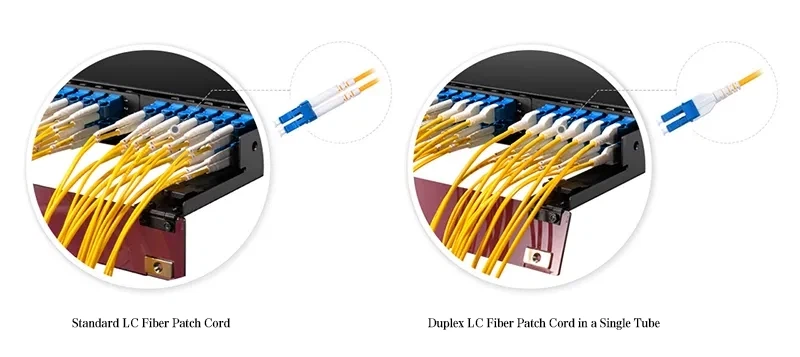

Cavo patch lc duplex all'interno di un singolo cavo: Questo tipo utilizza connettori LC UNIBOOT appositamente progettati che consentono la trasmissione del segnale bidirezionale all'interno di un singolo cavo in fibra. Fornisce una maggiore flessibilità per il cablaggio ad alta densità. Rispetto allo standardCavi patch LC, Migliora l'utilizzo dello spazio del 50%, risparmiando tempo e costi semplificando al contempo il cablaggio-particolare vantaggioso per gli spazi con camera limitata.

Duplex LC patch cords allow bidirectional signal transmission within a single fiber cable.Duplex patch cords improves space utilization by 50%, saving time and costs while simplifying cabling-particularly advantageous for spaces with limited room.

Inoltre, i cavi di patch LC di avvio a coda corta presentano un design di avvio a coda corta da 12 mm che riduce la lunghezza del connettore del 30%, rendendo il cablaggio più flessibile rispetto ai normali cavi di patch LC. Sono adatti per spazi ristretti come l'area di distribuzione principale (MDA) e l'area di distribuzione delle apparecchiature (EDA). Quando lo spazio è limitato, i cavi patch di avvio a coda corta offrono una soluzione eccellente.

short-tail boot LC patch cords feature a 12mm short-tail boot design that reduces connector length by 30%, making cabling more flexible compared with regular LC patch cords. They are well-suited for tight spaces like the Main Distribution Area (MDA) and Equipment Distribution Area (EDA)

1.2 cavo patch in fibra ottica SC

Cavi patch in fibra ottica SCPresentare un connettore SC con un diametro di puscea di 2,5 mm-doppio delle dimensioni di un connettore LC e sono spesso definiti connettori a forma di grande a forma di grande. Questi connettori plug-and-play adottano una struttura push-pull con prestazioni eccellenti, rendendoli altamente adatti per i sistemi di telecomunicazioni e reti di dati tra cui reti ottiche passive point-to-point.

1,3 cavo patch in fibra ottica MPO/MTP

I cavi patch in fibra ottica MPO/MTP sono tra le opzioni più comuni negli attuali sistemi di comunicazione dati ad alta velocità come connessioni dirette e interconnessioni 40G/100G. Questi connettori a più fibre possono ospitare da 6 a 144 fibre, la più grande capacità tra tutti i tipi disponibili oggi. I cavi di patch MPO/MTP sono costituiti da fibre ottiche racchiuse in giacche accanto a componenti di accoppiamento, anelli di metallo, perni (aghi a perno), tappi per polvere, ecc. E sono ulteriormente classificati in tipi maschili/b/b polarità basati su differenze nelle posizioni di disposizione delle fibre e configurazioni dei pin. Queste distinzioni influenzano le loro applicazioni; Pertanto, la scelta del cavo MPO/MTP giusto dipende da requisiti di collegamento specifici.

1,4 cavo patch in fibra ottica FC

Cavi patch in fibra ottica FCfurono i primi a utilizzare connettori in gambero in ceramica. A differenza dei disegni push-pull visti nei connettori LC o SC, i connettori FC utilizzano progetti a spirale in acciaio nichelato o inossidabile che richiedono morsetti filettati durante l'installazione-A che è più complesso ma garantisce connessioni sicure. Sebbene una volta comunemente utilizzato per le connessioni dello strumento OTDR e le reti di telecomunicazioni/dati, la loro quota di mercato è diminuita a causa dei progressi nelle tecnologie di rete ottica e nelle nuove alternative come i connettori LC e SC.

Cavo patch in fibra ottica da 1,5 St

I cavi di patch in fibra ottica ST sono stati sviluppati da AT&T seguendo i disegni FC e le caratteristiche dei traghe in ceramica caricati a molla (con un diametro di 2,5 mm) utilizzando connettori in stile baionetta con perdite di inserzione attorno a 0. 25db. Questi sono adatti sia per applicazioni a lunga distanza che a breve distanza come reti del campus o reti aziendali; Tuttavia, la loro quota di mercato ha visto un costante declino negli ultimi anni.

The above five types represent the most common fiber optic patch cord categories today, each differing in connector style and usage prevalence.

I cinque tipi di cui sopra rappresentano oggi le categorie di cavi patch in fibra ottica più comuni, ognuna delle quali differisce in stile connettore e prevalenza di utilizzo. Di seguito sono riportati quattro tipi aggiuntivi meno frequentemente utilizzati nelle moderne reti ottiche:

Cavo patch in fibra ottica MTRJ: I connettori MTRJ sono realizzati con materiali plastici a precauzione; Sono disponibili in versioni maschili o femminili a seconda delle configurazioni dei pin.

Cavo patch in fibra ottica MU: Simile ai connettori SC ma con un design compatto con meccanismi di auto-ritenzione e ferruli che misurano 1,25 mm di diametro-ideale per installazioni ad alta densità come le reti DWDM.

Cavo patch in fibra ottica DIN: I connettori DIN assomigliano ai connettori FC ma includono strutture metalliche interne dotate di meccanismi a molla che controllano una maggiore precisione meccanica di pressione e una perdita inferiore.

Cavo patch in fibra ottica E2000: Connettori E2000 utilizzano meccanismi push-pull dotati di persiane metalliche automatiche per la protezione del raggio laser; Il loro design monopezzo consente connessioni a termini rapidi.

1.6 Introduzione a 8 connettori in fibra ottica comuni

I connettori in fibra ottica sono disponibili in numerosi tipi. Tra i più utilizzati ci sono SC (popolare in tutti i settori), FC (comune in Asia), ST (con uno stile di connessione che ricorda i cavi coassiali standard) e LC (notevole per il suo design compatto). Oltre a questi quattro tipi, questo articolo introduce altri quattro connettori in fibra ottica: E2000/E2000PS, comunemente utilizzati in Europa; Mu, ampiamente impiegato in Giappone; MTRJ, che presenta due pin; e MPO, più adatti agli ambienti di data center ad alta densità. Questi sono presentati in un formato di elenco insieme ai loro nomi completi inglesi per fornire una comprensione iniziale delle specifiche, dei metodi di connessione, degli accoppiamenti comuni, delle applicazioni e della popolarità di ciascun tipo di connettore, rendendoli più facili da ricordare.

Si prega di notare che i valori di perdita di inserimento e i cicli di accoppiamento qui menzionati sono forniti solo a scopo di riferimento. Questi valori possono variare a seconda della qualità dei cavi in fibra ottica prodotti da diversi produttori. Anche i graffi o lo sporco sui connettori possono influire sulle loro prestazioni. Per garantire una distanza di trasmissione ottimale e una qualità del segnale, si consiglia di selezionare cavi in fibra ottica di alta qualità e utilizzare strumenti di test in fibra ottica insieme a strumenti di pulizia per connettori. L'attuale settore della rete in fibra ottica ha sviluppato vari strumenti e strumenti di test per scopi di verifica. Gli esempi includono il misuratore di potenza ottico SmartFiber Pro (in grado di misurare le lunghezze d'onda), le sorgenti di luce stabilizzata portatile Optishource (per applicazioni sia multimodali che a modalità singola su quattro lunghezze d'onda), penna alette in fibra Pro II e strumenti di pulizia progettati per vari tipi di connettori. Questi strumenti sono ampiamente utilizzati per la misurazione e la verifica del segnale.

1.6.1 Connettori SC (connettore quadrato)

SC (Square Connector) Fiber Optic Connectors

Connettori in fibra ottica PC/APC di tipo SC sono progettati per applicazioni a modalità singola; I connettori PC di tipo SC sono destinati a applicazioni multimodali.

Standard di connettore in fibra ottica:IEC 61754-4, NTT-SC, CECC 86265

Diametro della ferrule:1,25 mm (metallo/ceramica)

Perdita di inserzione:Mm {{0}}. 2db / Sm 0.2db

Cicli di accoppiamento:Circa 1, 000 - 2, 000 volte

Meccanismo di bloccaggio:Push/tiro

Varianti:PC e APC multimodale/in modalità singolo

Applicazioni:CATV (televisione via cavo), LAN (rete locale), WAN (rete ampia area), sistemi di misurazione, dispositivi medici, applicazioni industriali

Numero di ferruli:Ferrule singola

Tendenze di utilizzo:Comunemente usato a livello globale

1.6.2 connettori FC (connettore Ferrule)

FC (Ferrule Connector) Fiber Optic Connectors

La maggior parte dei connettori FC attualmente sul mercato presentano meccanismi di protezione anti-comunicamento. Tuttavia, le versioni precedenti senza tali meccanismi possono ancora essere in uso e possono facilmente causare graffi sulle facce di fine in fibra.

Standard di connettore in fibra ottica:Cecc 86115, iec 61754-13, ntt-fc

Diametro della ferrule:2,5 mm (metallo/ceramica)

Perdita di inserzione:Mm {{0}}. 15db / Sm 0.2db

Cicli di accoppiamento:Circa 1, 000 volte

Meccanismo di bloccaggio:Rotazione a vite

Varianti:PC e APC multimodale/in modalità singolo

Applicazioni:Reti LAN / WAN

Numero di ferruli:Ferrule singola

Tendenze di utilizzo:Raramente usato in Europa ma comunemente trovati in Asia

1,6,3 ST (Connettore in fibra ottica punta/baionetta) connettori)

ST (Straight Tip/Bayonet Fiber Optic Connector) fiber optic connectors

Il connettore ST, indicato come BFOC, utilizza un metodo di connessione simile a quello dei cavi coassiali standard, come quelli che si trovano nei connettori SC.

Standard di connettore in fibra ottica:CECC 86120 e IEC 61754-2 per modalità singola e multimode (PC).

Diametro della ferrule:2,5 mm (metallo/ceramica)

Perdita di inserzione:Mm {{0}}. 2db / Sm 0.15db

Cicli di accoppiamento:Circa 1, 000 - 2, 000 volte

Meccanismo di bloccaggio:Dispositivo di protezione antimisconnessione con meccanismo di bloccaggio di rotazione a vite

Varianti:Varianti multimodali/POF/singoli in genere UPC

Applicazioni:Reti LAN / WAN

Numero di ferruli:Ferrule singola

Tendenze di utilizzo:Sempre più adottato in tutto il mondo a causa del suo meccanismo di blocco affidabile e della compatibilità con vari sistemi

1.6.4 Connettori E2000/E2000PS

E2000/E2000PS fiber optic connectors

Questi connettori in fibra ottica sono dotati di un coperchio di polvere automatico che si chiude quando si è disconnesso da un cavo in fibra. I connettori difettosi possono essere identificati tramite codici a colori o segni per la rimozione.

Standard di connettore in fibra ottica:IEC 61754-15 e Cecc 86275

Diametro della ferrule:2,5 mm (ceramica/metallo)

Perdita di inserzione:Mm {{0}}. 15db / Sm 0.2db

Cicli di accoppiamento:Circa 1, 000 volte

Meccanismo di bloccaggio:Push/tiro

Varianti:PC e APC multimodale/in modalità singolo

Applicazioni:Reti LAN / WAN

Numero di ferruli:Ferrule singola

Tendenze di utilizzo:Comunemente usato in Germania

1.6.5 LC (connettore Lucent / connettore locale)

LC (Lucent Connector / Local Connector) fiber optic connectors

Impiega la tecnologia di imballaggio compatto "Small Form Factor" (SFF), contrassegnandola come connettore di prossima generazione. Progettato con miniaturizzazione, migliora la densità dei connettori in fibra ottica all'interno dei telai di distribuzione delle fibre.
Standard di connettore in fibra ottica: IEC 61754-20 Standard in fibra ottica, tia 604-10- a
Diametro della galleria ceramica/metallica: 1,25 mm
Perdita di inserzione: mm: {{0}}. 2DB / SM: 0.12db
Numero di cicli di accoppiamento: circa 500 a 1000 cicli
Meccanismo di bloccaggio: meccanismo di bloccaggio push/pull
Versioni: PC e APC in modalità multipla/in modalità singola
Applicazioni: LAN, WAN
Numero di ferruli: Ferrule singolo
Ampiamente utilizzato in vari settori in tutto il mondo

1.6.6 MU (accoppiamento dell'unità in miniatura)

MU (Miniature Unit Coupling) fiber optic connectors

Impiega la tecnologia di imballaggio compatto "Small Form Factor" (SFF), contrassegnandola come connettore di prossima generazione. Sviluppato da NTT come il più piccolo connettore a fibra singola basata sul design di tipo SC, consente l'installazione ad alta densità di connettori in fibra ottica all'interno di frame di distribuzione in fibra.
Diametro della ferrule: ceramica da 1,25 mm
Standard di connettore in fibra ottica: IEC 61754-6 Standard in fibra ottica
Perdita di inserzione: mm: {{0}}. 15db / sm: 0.2db
Numero di cicli di accoppiamento: circa 500 a 1000 cicli
Meccanismo di bloccaggio: meccanismo di bloccaggio push/pull
Versioni: PC e APC in modalità multipla/in modalità singola
Applicazioni: LAN
Numero di ferruli: Ferrule singolo
Utilizzato principalmente in Giappone ma meno comune a livello internazionale

1,6,7 connettore MTRJ (articolazione multi-trasmissione)

MTRJ (Multi Transmit-Receive Joint) fiber optic connectors

Il nome MT-RJ deriva dalla combinazione di caratteristiche di connettori in stile MT e in stile RJ. Una caratteristica chiave di MT-RJ è la sua capacità di collegare due fibre ottiche; In altre parole, due fibre ottiche sono contenute in un connettore in fibra ottica MT-RJ. Inoltre, MT-RJ è diviso in cavi patch maschili e cavi patch femmine, in cui i cavi patch maschi si distinguono avendo due pin ad ogni fine del connettore.
Standard di connettore in fibra ottica: ANSI/TIA/EIA -604-12, ISO/IEC 11801, ANSI/TIA/EIA - 568- B Standard di fibra ottica
Diametro della ferrule: plastica da 1,25 mm
Perdita di inserzione: mm: {{0}}. 2db / sm: 0.4db
Numero di cicli di accoppiamento: circa 500 cicli
Meccanismo di bloccaggio: sistema di bloccaggio RJ plug-and-play
Versioni: modalità multipla/singola
Applicazioni: LAN
Numero di ferruli: doppi ferruli (rispetto ai singoli ferruli utilizzati in altri connettori)
Comunemente usato in Europa

1,6,8 MPO (multi push on) connettore

MPO (Multi Push On) fiber optic connectors

Più piccolo del connettore SC, l'MPO presenta pin e fori di guida MT precisi che garantiscono una maggiore precisione di allineamento per le fibre ottiche. È ideale per ambienti ad alta densità come data center, installazioni da fibra a il costruttore, splitter ottici e connessioni all'interno di apparecchiature di ricetrasmettitore ottico come 40 g/100g/Qsfp+ dispositivi.
Standard di connettore in fibra ottica: IEC -61754-7 Standard in fibra ottica, yd/t 1272. 5-2009, eia/tia -604-5 (focis 5)
Perdita di inserzione: mm: {{0}}. 2DB / SM: 0.25db
Numero di cicli di accoppiamento: circa 500 cicli
Meccanismo di bloccaggio: meccanismo di bloccaggio push/pull
Versioni: modalità multipla/singola
Applicazioni: Catv, Lan, Wan
Numero di ferruli: le opzioni multi-ferrule includono configurazioni con 4 core, 8 core, 12 core o 24 core; Il più comune è la configurazione Core 12-
Sempre più adottato in tutto il mondo

2. Classificare i tipi di cavi patch in fibra ottica per struttura

I cavi patch in fibra ottica possono anche essere classificati in base alla composizione strutturale in cavi a nastro o cavi in bundle:

Cavi a nastro: I cavi a nastro sono costituiti da nastri ottici a forma di piatta che forniscono una maggiore densità di fibre che consente a più nuclei all'interno di meno spazio, riducendo significativamente i costi di cablaggio.

Cavi in bundle: I cavi in bundle usano in genere strutture a tubi sciolti a forma rotonda realizzati da 0. Tubi buffer sciolti da 9 mm o fibre allentate, principalmente utilizzate per soluzioni di cablaggio integrato interno.

Entrambi i tipi soddisfano le esigenze specifiche in base agli ambienti di installazione, ma rimangono opzioni essenziali per ottenere configurazioni di rete efficienti in contesti diversi.

structural differences between ribbon cables or bundled cables

3. ClassificareTipi di cavi patch in fibra otticaper ambiente di applicazione

Sulla base di diversi ambienti di applicazione, i cavi patch in fibra ottica possono essere divisi in cavi patch in fibra ottica convenzionali e cavi di patch in fibra ottica rinforzati. I cavi di patch in fibra ottica convenzionali sono leggeri ed economici, rendendoli adatti per la maggior parte delle apparecchiature di trasmissione interna e le configurazioni di cablaggio ad alta densità nei data center. Di conseguenza, sono ampiamente utilizzati nelle applicazioni quotidiane. I cavi di patch in fibra ottica rinforzati sono in genere impiegati in ambienti esterni impegnativi come tunnel sotterranei e installazioni di stazioni base. Questi cavi sono progettati per resistere ai morsi di roditori, ai danni da acqua e alle alte temperature per impedire le interruzioni della normale comunicazione. Per soddisfare le esigenze di condizioni difficili, sono stati sviluppati vari tipi di cavi di patch in fibra ottica rinforzata in base a scenari di utilizzo specifici, come cavi patch in fibra ottica corazzati, cavi patch in fibra ottica IP67 e cavi patch remoti FTTA.

4. Classifica tipi di cavi patch in fibra otticaper tipo di guaina

PVC eLszhsono materiali di guaina comunemente usati per cavi patch in fibra ottica. I cavi patch in fibra ottica con rivestimento in PVC sono flessibili e facili da installare a temperature normali, rendendoli ideali per applicazioni interne come le configurazioni di cablaggi orizzontali. Al contrario, LSZH (Alogeno zero a basso fumo) I cavi patch in fibra ottica contengono composti retardanti di fiamma che non emettono fumo tossico quando bruciati. Questi sono spesso usati in spazi pubblici scarsamente ventilati, come sistemi di metropolitana e tunnel.

5. Classifica tipi di cavi patch in fibra otticaCon il conteggio del nucleo in fibra

I cavi di patch in fibra ottica possono essere classificati in tipi di simplex (single-core) e duplex (dual-core) in base al numero di fibre ottiche che contengono. Come illustrato nella Figura 2, i cavi patch in fibra ottica Simplex sono costituiti da una fibra ottica e un connettore, che consente ai segnali di viaggiare solo in una direzione per istanza, i segnali possono passare da A a B ma non indietro da B a A. Duplex Fiber Optic Patch dei cavi B e BAST.

simplex fiber optic patch cords consist of one optical fiber and one connector while Duplex fiber optic patch cords contain two optical fibers and two connectors

6. Classifica tipi di cavi patch in fibra otticaper modalità di trasmissione ottica

Sulla base della modalità di trasmissione ottica, i cavi di patch in fibra ottica possono essere classificati in tipi a modalità singola e multimodale. I cavi patch in fibra ottica a modalità singola trasmettono la luce in una singola modalità con una dispersione modale minima, rendendoli adatti per la comunicazione a lunga distanza. I cavi patch in fibra ottica multimodale trasmettono la luce in più modalità contemporaneamente; Tuttavia, la dispersione modale diventa significativa e peggiora con le crescenti distanze di trasmissione. Pertanto, i cavi patch in fibra ottica multimodale sono più adatti per la comunicazione a breve distanza.

7. Classifica tipi di cavi patch in fibra otticaper tipo di lucidatura del connettore

I cavi di patch in fibra ottica possono essere divisi in tipi di PC, UPC e APC in base alle tecniche di lucidatura applicate ai loro connettori. I connettori PC utilizzano metodi di lucidatura sferici e sono di colore nero; I connettori APC presentano una tecnica di lucidatura angolata a 8 gradi e sono verdi; I connettori UPC migliorano la morbidezza superficiale in base alle tecniche di lucidatura del PC e sono di colore blu. Questi tre metodi di lucidatura variano in struttura e prestazioni per quanto riguarda la perdita di inserimento e la perdita di restituzione con APC attualmente come il tipo di lucidatura più utilizzato.

Fiber optic patch cords can be divided into PC, UPC, and APC types based on the polishing techniques applied to their connectors.

8. Classifica tipi di cavi patch in fibra otticamediante processo di produzione

I cavi patch in fibra ottica possono anche essere classificati dal loro processo di produzione specificamente se i connettori ottici sono terminati in loco o durante la produzione di fabbrica. I tipi di connettore a termini di campo prevedono la terminazione del connettore ottico durante l'installazione di rete in loco-A che richiede lo spogliare il livello del buffer, la pulizia, la lucidatura, il giuntura, il test, ecc., Il che richiede ampi strumenti e capacità di terminazione avanzata dagli amministratori di rete. I tipi di connettori terminati in fabbrica (noti anche come connettori ottici pre-terminati) si riferiscono a quelli in cui i connettori ottici sono stati terminati durante la produzione di fabbrica. Prima di selezionare questo tipo di cavo, gli utenti dovrebbero identificare i tipi di interfaccia dell'apparecchiatura ad entrambe le estremità e misurare le lunghezze del collegamento. Questi cavi pre-terminati sono favoriti per la loro facilità di installazione (plug-and-play), rapidità e requisiti minimi dell'utente.

Advantages and disadvantages of Field-terminated connector type and Factory-terminated connector type fiber optic patch cords

9. Riepilogo

Le reti di oggi richiedono sempre più tassi ad alta velocità, configurazioni ad alta densità e funzionalità ad alte prestazioni. I cavi ottici pre-terminati MTP/MPO sono diventati particolarmente popolari in data center ad alta densità 40 g/100 g a causa di queste esigenze in evoluzione. Nel frattempo, i cavi ottici LC rimangono prevalentemente utilizzati per le reti aziendali e le configurazioni di cablaggio della sala server. Data la vasta gamma di cavi ottici disponibili sull'ambiente di variazione di mercato per applicazione, le proprietà del materiale di composizione della struttura dovrebbero selezionare in base alle loro esigenze di trasmissione specifiche.
