Aumentando l'efficienza nella costruzione a bassa tensione: il ruolo degli strumenti di rete



Con il rapido progresso di Internet, le pratiche di costruzione dell'industria a bassa tensione stanno diventando sempre più standardizzate. Gli strumenti di rete specializzati stanno gradualmente soppiantando gli strumenti di costruzione di rete tradizionali. L'avvento degli strumenti di rete è una conseguenza della proliferazione della rete e si è evoluto per affrontare le sfide future, diventando più sofisticata e specializzata.Strumenti di retesono indispensabili nelcablaggio strutturatoIndustria, offrendo funzionalità che gli strumenti tradizionali non possono eguagliare. Pertanto, l'avvento degli strumenti di rete fornirà una maggiore efficienza e un supporto più tecnico per la costruzione a bassa tensione.

Gli strumenti di rete comuni includonopinze crimpate, Strumenti di punzonatura(noto anche come coltelli pugno) espogliarelliste. Questi tre sono strumenti essenziali per la costruzione a bassa tensione e svolgono ruoli significativi. Cosa sono esattamente questi ruoli?

Le pinze di crimpatura di rete, anche indicate come pinze del terminale di rete, vengono utilizzate per collegare i cavi di rete o telefono a RJ11 oConnettori RJ45. Presentano una porta di crimpatura per i fili premuti e la maggior parte delle pinze di crimpatura include anche le funzionalità di stripping e taglio. Le pinze di crimpatura a tre in uno, che offrono molteplici funzioni, sono durevoli e sono strumenti indispensabili nell'era dell'informazione per la moderna costruzione a bassa tensione. Possono realizzare connettori di rete RJ45 e connettori telefonici RJ11. Integrando tutte le funzioni delle pinze di crimpaggio di rete, facilitano le operazioni di taglio, piegatura e stripping. Realizzati in ferro, sono adatti ai cavi RJ45 e RJ11, induriti e anneriti, leggeri ma robusti. Sono strumenti essenziali per la moderna costruzione a bassa tensione.

Gli strumenti di punzonatura sono strumenti specializzati per la connessione dei cavi di rete aModuli KeystoneOpannelli patch. Lo standard di punzonatura segue la specifica 568B; Possono anche essere utilizzati per collegare i cavi telefonici ai moduli telefonici. Se ilKeystone Jackviene dato un pugno a 90 gradi o 180 gradi, soddisfano i requisiti. L'avvento degli strumenti punch-down ha portato più comodità alla costruzione a bassa tensione. Puntare i pugni è più preciso, eliminando le preoccupazioniCavi di reteNon essere completamente connesso, il che può portare a una facile disconnessione e scarso contatto.

Le spogliarelliste sono utilizzate dal personale di costruzione a bassa tensione per spogliare l'isolamento in PVCCavi di rete. Possono rimuovere l'isolamento in PVC tagliato senza tagliare l'isolamento PE del nucleo di rame. Esistono vari tipi di spogliarellisti e la Cina ha stabilito il QB/T 2207-2017} standard per regolare i requisiti tecnici per le spogliarelliste, compresi i materiali.





Nell'industria a bassa tensione cinese, molti membri del personale delle costruzioni fanno ancora affidamento su strumenti di rete tradizionali. Molti professionisti, a causa dell'abitudine e del prezzo, resistono all'uso di nuovi strumenti di rete. Pertanto, la situazione attuale nella costruzione a bassa tensione cinese è ancora basata su standard tradizionali. Per il personale di costruzione, l'efficienza è cruciale e sceglieranno l'opzione più veloce. Tuttavia, con la standardizzazione di molte tecnologie in Cina, più compiti tecnici diventeranno più standardizzati. L'industria a bassa tensione andrà inoltre alla standardizzazione in futuro, che richiede strumenti di rete standardizzati per aiutare a completare i progetti in modo più perfetto e garantire una trasmissione stabile e una durata estesa delle apparecchiature correlate.

Attualmente, la scelta degli strumenti di rete è diventata una priorità per il personale di costruzione a bassa tensione. Un buon strumento può migliorare l'efficienza e garantire la qualità delle costruzioni, garantendo le prestazioni di trasmissione dei dispositivi di rete. Alcuni membri del personale delle costruzioni professionali riferiscono spesso che gli strumenti di rete scadenti possono portare a un significativo consumo di costi. Ad esempio, quando si crimina i connettori, i pin di rame potrebbero non essere piegati correttamente, portando a test falliti durante l'accettazione finale. La risoluzione dei problemi è un progetto importante, consumando manodopera e tempo che molti appaltatori non possono permettersi. Anche gli strumenti di punzonatura e gli spogliarellisti hanno problemi simili, come una connessione impropria dei cavi di rete, che portano a disconnessione, scarso contatto e accettazione non riuscita.





Per capire il principio di lavoro diFinte di crimpaggio di rete, Bisogna iniziare con RJ45, noto anche come 8p8c, che ha 8 slot e 8 contatti. RJ45 è un connettore nel sistema di cablaggio, costituito da una spina (connettore,spina modulare) e una presa (Modulo Jack), con 8 slot e 8 contatti. RJ sta per Jack registrato, che significa "presa registrata". Nella FCC (Standard e regolamenti della Commissione per le comunicazioni federali), RJ descrive l'interfaccia delle reti di telecomunicazioni pubbliche. RJ45 in Computer Networks è un'interfaccia modulare Bit 8- {3}}.

Il ruolo delle pinze di crimping è di piegarePlugs RJ45ACavi a coppia attorcigliata. Esistono due standard per questo processo: T568A e T568B. Lo standard di terminazione comune è T568B: bianco-arancio, arancione, bianco-verde, blu, blu bianco, verde, marrone bianco, marrone. La terminazione di RJ45 è ottenuta dal principio meccanico delle pinze di crimpatura che premono i pin di rame per rompere l'isolamento PE e contattare il nucleo di rame, raggiungendo la connessione fisica e la trasmissione del segnale.

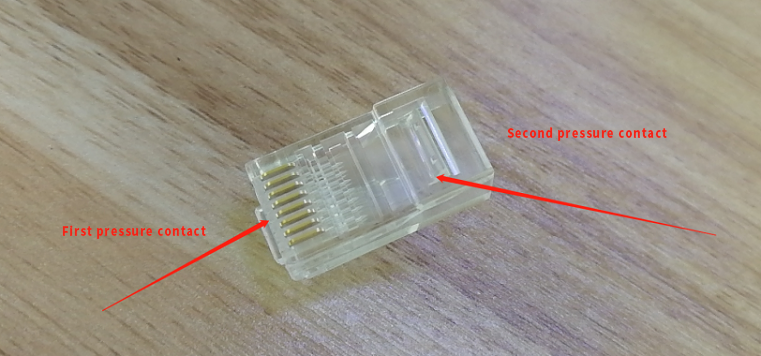

Ogni pinza di crimping, per RJ45 o RJ11, ha due evidenti punti di crimpaggio. Il primo punto di contatto a pressione ha 8 denti, criminando gli 8 perni di rame del spina modulare, garantendo che ogni pin si collega a ciascun nucleo di rame.

I pin di rame non solo contattano il nucleo di rame, ma forniscono anche fissazione. Il secondo punto piega la clip di sostegno sulspina modulare, proteggendo l'intero cavo alspina modulareper stabilità. Pertanto, una pinza di crimpatura qualificata ha elevati requisiti di precisione per questi punti di crimpatura. Parametri geometrici errati possono portare a un fallimento di connessione fisica o cortocircuiti, che è fatale per il personale di costruzione. Inoltre, se il secondo punto non è accurato accuratamente, il cavo non può essere fissato, facendola staccare facilmente dalspina modulare, influire sulla durata della vita del prodotto e le prestazioni di trasmissione. Dopo aver criminato, vengono eseguiti test per garantire che il cavo possa funzionare normalmente.

Le pinze di crimping comuni sul mercato hanno molteplici funzioni, come la terminazione RJ45 e RJ11, il taglio del filo e lo stripping. A causa della loro versatilità, sono popolari tra il personale di costruzione a bassa tensione. Il più popolare è Ht -568 di Sanbao, che può terminare sia RJ45 che RJ11. Le sue caratteristiche includono un design leggero per una comoda costruzione e un metodo di terminazione che corrisponde alle tecniche del personale di costruzione. Tuttavia, Ht -568 ha alcuni svantaggi: la copertura della maniglia si stacca facilmente e il principio meccanico della rotazione della crimpatura può causare errori nel tempo.

Un'altra pinza di crimping comune è la pinza di crimpaggio a criccing a doppio uso, mostrata nell'immagine qui sotto. Questa pendenza, nota anche come pinza di crimpatura multifunzione, può interrompere i fili RJ45/RJ11, striscia e tagliato. La tendenza verso la multifunzionalità negli strumenti di rete ha portato a vari difetti. Per questa pendenza, la necessità di multifunzionalità ne ha complicata la struttura.

La struttura principale di questa penna di crimpatura è un principio di rotazione meccanica a manico. Durante la costruzione, il metodo di crimpaggio è fisso, che richiede una rotazione meccanica unilaterale per guidare la componente di trasmissione e crimpare iltappi modulari. Considerando la qualità della pinza, la sua struttura è diventata più complessa. L'immagine seguente mostra il guscio esterno, la maniglia, il cricchetto, la presa di terminazione, i denti di piega, la molla e numerose parti di collegamento (viti, perni di collegamento).

Sulla base del tradizionale principio di crimpaggio rotante, questa pinza di crimping cambia il principio meccanico dei denti di criminamento dalla rotazione alla mozione lineare, riducendo l'errore di crimpaggio e garantendo una precisa crimpatura deltappi modulari, inclusi i primi e i secondi punti di crimpamento. Tuttavia, i suoi difetti includono la precisione perdente a cricchetto nel tempo e l'usura e la copertura della maniglia si stacca facilmente.

La funzione primaria degli strumenti punzonati è quello di collegare i cavi di rete ajack modulariOpannelli patch. Gli standard di connessione seguono T568A e T568B. Nello standard T568A, la sequenza del filo è: bianco-verde, verde, arancio bianco, blu, blu bianco, arancione, marrone bianco, marrone. Nello standard T568B, la sequenza è: bianco-arancio, arancione, bianco-verde, blu, blu bianco, verde, marrone bianco, marrone. Lo standard comunemente usato è T568B, con etichette corrispondentijack rj45Epannelli patch.Quando si utilizzano strumenti punch-down, seguire le etichette corrispondenti. La perforazione richiede l'inserimento del cavo di rete nello slot corrispondente in base alla sequenza T568B, regolare la lama e punzonatura fino a quando la molla rimbalza, indicando che il cavo è completamente collegato. Questo taglia anche il cavo, risparmiando tempo.

Il problema con gli strumenti di punzonatura è che il mancato rispetto dello standard può impedire alla molla di rimbalzare, rendendo impossibile confermare la connessione via cavo completa, potenzialmente risultando in uno scarso contatto. Le connessioni tradizionali per la lama e il coltello giallo non possono confrontare. Attualmente, i problemi di rimbalzo primaverile sono comuni a causa di insufficienti processi di produzione. Esistono vari tipi di strumenti di punzonatura, come 314b, 324b, 3141a e il nuovo110 coltello da pugno(mostrato di seguito).

Le specifiche degli strumenti di punzonatura variano in dimensioni e funzione. Ad esempio, 314b, 324b e 110 coltelli da pugno hanno lame multifunzionali con bordi diversi su entrambe le estremità e possono essere sostituiti in base alle esigenze. Tuttavia, le dimensioni della maniglia differiscono, mettendole a disagio da usare.



Kd -1 ha migliorato il principio di trasmissione meccanica e ha sostituito le parti metalliche con plastica, riducendo il suo peso. Il suo principio di lavoro prevede il coltello a punta che preme i connettori di plastica lungo una superficie inclinata, che si collegano con la lama attraverso un'asta di plastica e restituendo una forza di shock alla lama sotto l'azione di due molle, collegando completamente il cavo di rete.



Quanto sopra è una semplice analisi dei principi di lavoro degli strumenti di punzonatura esistenti sul mercato, che consente al personale di costruzione di selezionare in base alle loro esigenze.



Uno spogliarellista potrebbe non sembrare importante per il personale di costruzione a bassa tensione, ma il suo principio di lavoro e il suo impatto non possono essere ignorati. Sebbene una lama e un coltello giallo possano spogliare i fili, i loro rischi di sicurezza e le carenze sono evidenti. Per un operatore edile qualificato, una lama può migliorare l'efficienza, ma una forza impropria può non riuscire a rimuovere il filo o danneggiare il nucleo di rame, ponendo un pericolo per la sicurezza. Il coltello giallo può evitare di danneggiare il nucleo di rame, ma è principalmente per lo spogliare l'isolamento PE. Non può spogliare i cavi più spessi. Pertanto, l'avvento delle spogliarelliste è un vantaggio per il personale di costruzione a bassa tensione.

Le spogliarelliste sul mercato sono disponibili in due tipi: profondità di lama regolabile e non regolabile. La profondità della lama non regolabile non è in grado di controllare la profondità di stripping, tagliando potenzialmente l'isolamento PE del nucleo di rame, causando cortocircuiti e accelerando l'ossidazione del rame, problemi sensibili nella costruzione.

Di seguito è mostrato uno stripper a filo multifunzione con pale regolabili. Il suo aspetto sorprendente, le funzioni complete e la struttura a doppia primavera aumentano la pressione. Tuttavia, coloro che lo hanno usato lo trovano un po 'appariscente. Alcune funzioni sono ridondanti e l'angolo della lama è piccolo, rendendolo poco pratico. Pertanto, la selezione dello stripper a filo destro è cruciale.



Attraverso la comprensione di cui sopra, dovresti avere un'ulteriore comprensione degli strumenti di rete, aiutandoti a scegliere strumenti di rete adatti ed efficaci per migliorare l'efficienza del lavoro.





Per la maggior parte delle persone, uno strumento di rete potrebbe non sembrare critico, ma questa nozione non è corretta. Ad esempio, se 50 connettori sono piegati con una pinza di crimpatura e 10 accettazioni di fallimento, il costo per un progetto è significativo, incidendo sulla credibilità del personale di costruzione. Pertanto, uno strumento di rete qualificato è cruciale.

CobtelGli strumenti di rete sono progettati per affrontare le carenze di strumenti esistenti e i punti deboli del personale di costruzione, offrendo una soluzione economica che soddisfa le esigenze.



Noto anche comepinze di rete, la loro funzione principale è la crimpamentoConnettori RJ45/RJ11. Poiché gli indicatori di prestazione di RJ45 includono attenuazione, crosstalk quasi-end, perdita di inserzione, perdita di ritorno e crosstalk di lunghezza, la qualità di crimping influisce direttamente sulle prestazioni della trasmissione del connettore. Il principio di crimpaggio meccanico deve garantire una crimpatura standardizzata e accurata.

Le pinze di crimping Cobtel sono progettate in base all'ergonomia, considerando le dimensioni degli arti umani, creando uno strumento intuitivo. Le dimensioni di base sono 135 mm × 67 mm × 20 mm, con un telaio principale di materiali completamente nuovi ABS, riducendo il peso totale dello strumento per una costruzione conveniente.

La maniglia è realizzata in acciaio strutturale di carbonio con un rivestimento di materiali completamente nuovo in PVC, aumentando l'attrito tra la mano e lo strumento.

Le pinze hanno porti di piegatura RJ45 e RJ11, adatti a 8p8c e 6p4c, con eccellenti prestazioni a lungo termine senza deformazioni o inesattezze.

I denti di piegatura RJ45 e RJ11 prendono meccanicamente ilspina modulareDall'alto verso il basso, criminando accuratamente i perni di rame e assicurando che siano completamente collegati. Il primo punto di crimpamento non garantisce errori, che incontra l'attenuazione di RJ45, la crosstalk quasi end di fascia, la perdita di inserzione, la perdita di ritorno e gli standard di crosstalk di lontananza.

Dopo aver completato il primo punto di crimping, il secondo punto completa, riparando il cavo al connettore. La piastra pressante del secondo punto di crimpatura può cambiare la sua posizione con la vite per ottenere una crimpatura del connettore schermato; Il connettore schermato a due pezzi ha una clip a coda di rondine, quindi le pinze hanno anche una struttura di crimpatura dedicata (casting). Le pinze di crimping di COBTEL possono contemporaneamente raggiungere la crimpatura del connettore non schermato e schermato, usandone.

Con l'avvento dell'era 5G, i requisiti di trasmissione della rete aumenteranno e i cavi schermati saranno più comuni. Le pinze di crimping di Cobtel sono preparate per l'era 5G.

Promemoria: quando si utilizzano pinze di crimpatura, comprendere la funzione e lo scopo di ciascuna struttura per impedire a perdite inutili di un funzionamento improprio.



Gli strumenti di punzonatura Cobtel, in base alle abitudini di costruzione, hanno buone prestazioni di punzonatura, rimbalzo a molla al 100% e cavi di rete completamente connessi. Le dimensioni di base sono 140 mm × 32 mm × 30 mm, con un corpo principale di materiali completamente nuovi ABS, struttura a doppia primavera, anello di arresto aggiuntivo, blocco a forma di T e blocco conico. Il principio di connessione meccanica della molla e del blocco a forma di T utilizza il peso del blocco a forma di T per formare una forza d'urto, trasmessa al blocco conico, quindi alla lama, collegando completamente il cavo di rete durante la punzonatura.

La progettazione delle dimensioni degli strumenti di punzonatura Cobtel si basa sull'utente e sull'oggetto di costruzione (Modulo RJ45, Pannello patch) dimensioni. I moduli sono relativamente piccoli, quindi anche la dimensione dell'utensile è progettata di conseguenza. La lama multifunzionale può cambiare funzioni in base alla costruzione effettiva. Un'estremità della lama ha un bordo per il taglio dei cavi durante la punzonatura; L'altra estremità non ha un bordo, non tagliare i cavi.



Cobtel risponde al richiamo dei tempi, combinando le esigenze di sviluppo, lanciando una rete universale di criminamento e introducendo le spogliarelliste di cobtel per utilizzare efficacemente le pinze di crimpatura. Le spogliarelliste sono single-funzioni, leggere e convenienti per la costruzione. Progettano la profondità della lama regolabile in base a diversi diametri del cavo, garantendo alcun danno all'isolamento PE del cavo durante lo stripping. La lama è realizzata in acciaio per utensili in carbonio SK5 per la pelle esterna del cavo di rete e cavi di taglio; La plastica è POM ecologicamente ecologica. Materiali completamente nuovi.

Le dimensioni di base delle spogliarelliste di cavi Cobtel sono 113 mm × 55 mm × 18 mm, adatte per dimensioni delle mani. Prima dell'uso, regolare la profondità della lama in base al diametro del cavo, quindi bloccare il cavo e ruotare in senso antiorario 2-3 volte per eliminare completamente il cavo senza tagliare l'isolamento PE interno. Una volta ridotto l'isolamento PE, influisce sulle prestazioni della trasmissione dei cavi, causando potenzialmente cortocircuiti. Le spogliarelliste di cobtel considerano questi problemi dal punto di vista dell'utente, massimizzando la soddisfazione per il personale di costruzione.



Cobtel ha condotto ricerche di mercato a lungo termine, test e verifica delle prestazioni degli strumenti di rete esistenti sul mercato; Alla fine, combinando l'avvento dell'era 5G e le reali esigenze di costruzione a bassa tensione, hanno lanciato questi strumenti per soddisfare le esigenze di costruzione. In qualità o prezzo, soddisfano le aspettative dei clienti.

Spero che questo articolo ti aiuti a comprendere ulteriormente gli strumenti di rete e la loro importanza, acquisendo più conoscenze per selezionare strumenti di rete migliori, migliorando l'efficienza e la qualità della costruzione.
