Tipi di cavi di rame e cavi ottici
May 11, 2023
Lasciate un messaggio
Oggi, con l'emergere di nuove attività come il cloud computing e l'intelligenza artificiale, la portata dei data center si espande continuamente e la loro architettura e cablaggio stanno diventando più complessi. Il costo leggero e gradualmente diminuente difibre otticheha portato a una crescente domanda di fibre ottiche nei dispositivi di rete spina dorsale. In grandedata center, Le fibre ottiche rappresentano oltre il 70% del cablaggio totale, di gran lungaCavi di rame. Tuttavia, questo significa questofibra otticaSostituirà completamente i cavi di rame? Non necessariamente.
I. Perché il cavo di rame è ancora una parte indispensabile dei data center?
1. Confronto dell'applicazione
Sebbene le fibre ottiche abbiano acquisito una quota significativa nei data center, in particolare nelle applicazioni della spina dorsale, a causa della crescente domanda di una maggiore larghezza di banda, i cavi di rame svolgono ancora un ruolo essenziale nei data center. In particolare, in applicazioni come la trasmissione vocale e l'alimentazione in ambienti speciali, i cavi di rame non possono essere sostituiti da fibre ottiche.
2. Vantaggi unici dei cavi di rame
Per un cablaggio orizzontale completo entro 100 metri, i cavi di rame hanno vantaggi rispetto alle fibre ottiche in termini di manutenzione, costo e cablaggio. I nuclei di fibre nelle fibre ottiche sono fragili rispetto al rame nei cavi di rame e senza adeguata attenzione durante l'installazione e la manutenzione, le fibre ottiche possono facilmente rompere, con conseguente aumento dei costi. Inoltre, sebbene il prezzo delle fibre ottiche sia diminuito in una certa misura nel mercato, è ancora generalmente più alto di quello dei cavi di rame. Pertanto, rispetto alle fibre ottiche, i cavi di rame sono più convenienti in termini di cablaggio e manutenzione e hanno costi più bassi.
I cavi di rame non possono essere sostituiti da fibre ottiche in applicazioni come la trasmissione del segnale vocale, l'accesso wireless e i sistemi di alimentazione basati sulla potenza su Ethernet (POE).
In primo luogo, a differenza delle fibre ottiche, i cavi di rame trasmettono i dati utilizzando impulsi elettrici, rendendoli in grado di supportare segnali vocali. In secondo luogo, il rame nei cavi di rame può condurre elettricità, mentre le fibre di vetro utilizzate nelle fibre ottiche non possono. Di conseguenza, i cavi di rame possono contemporaneamente fornire connettività e alimentazione dei dati, rendendoli ampiamente utilizzati in accesso wireless, sistemi POE, sistemi di alimentazione basati a LED e altro ancora.
Inoltre, lo standard Tia -568. 2- d ha approvato lo standardSpina modulareLink terminati (MPTL) come opzione per i dispositivi di collegamento, che promuoveranno la crescita di RJ45 Cavo di rameApplicazioni, in particolare nei sistemi di sorveglianza utilizzando telecamere IP. Inoltre, l'appendice di questa specifica ha introdotto cavi di patch di rete 28AWG e cavi di rame con calibri più piccoli aiuteranno con la circolazione dell'aria e l'utilizzo dello spazio, consentendo il loro sviluppo in applicazioni ad alta densità.
Ii. Quali sono i tipi e le applicazioni dei cavi di rame?
Quali sono i tipi comuni di cavi di rame? Al giorno d'oggi, ci sono vari tipi di cavi di rame disponibili sul mercato, come cavi patch di categoria 5E, 6, 6a, 7 e 8. Diversi tipi di cavi di rame hanno diverse applicazioni di cablaggio, come segue:
1. Cavo di categoria 5E
Rete di categoria 5e cavi patch, noto anche comeCavi Cat5e, sono stati sviluppati da TIA/EIA nel 2001. Hanno una bassa attenuazione, una crosstalk minima, una larghezza di banda massima di 100 MHz e una velocità di trasmissione massima di 1000 MB/s. Rispetto ai cavi di categoria 5, i cavi CAT5E offrono significativi miglioramenti delle prestazioni, inclusi un rapporto attenuazione-crosstalk più elevato (ACR), rapporto segnale-rumore (SNR) e errori di ritardo più piccoli. I cavi patch di rete CAT5E sono adatti per Ethernet da 100 MB/se 1000 MB/s, comunemente presenti nelle reti domestiche o nel cablaggio interno. In generale, la distanza di trasmissione massima dei cavi Cat5E non supera i 100 metri, con la distanza ideale entro 90 metri.
2. Cavo di categoria 6
Casse patch di rete di categoria 6, noti anche comeCavi Cat6, hanno una larghezza di banda di 250 MHz e una velocità di trasmissione massima di 10 GB/s. Rispetto ai cavi di categoria 5E, la struttura interna dei cavi Cat6 è ottimizzata. Utilizzano una struttura trasversale con un pitch di coppia attorcigliato più piccolo, che migliora le prestazioni in termini di crosstalk e perdita di ritorno. I cavi Cat6 offrono prestazioni di trasmissione più elevate rispetto ai cavi di categoria 5E e sono più adatti per applicazioni con velocità di trasmissione superiori a 1 Gbps. In generale, la distanza di trasmissione massima per i cavi Cat6 non supera i 100 metri.
3. Cavo di categoria 6A
Cavi patch di rete di categoria 6a, noti anche comeCavi Cat6A, sono una versione migliorata dei cavi Cat6. Hanno il doppio della larghezza di banda dei cavi Cat6, con una frequenza di trasmissione fino a 500 MHz e una velocità di trasmissione massima di 10 GB/s. A causa della struttura superiore dei cavi CAT6A, aiutano a eliminare il crosstalk alieno (AXT) e possono supportare distanze fino a 120 metri, sebbene si raccomanda di rimanere entro 100 metri per applicazioni pratiche. Inoltre, i cavi CAT6A hanno materiali di conduttore più spessi rispetto ai cavi CAT6, rendendoli più adatti per gli ambienti industriali.

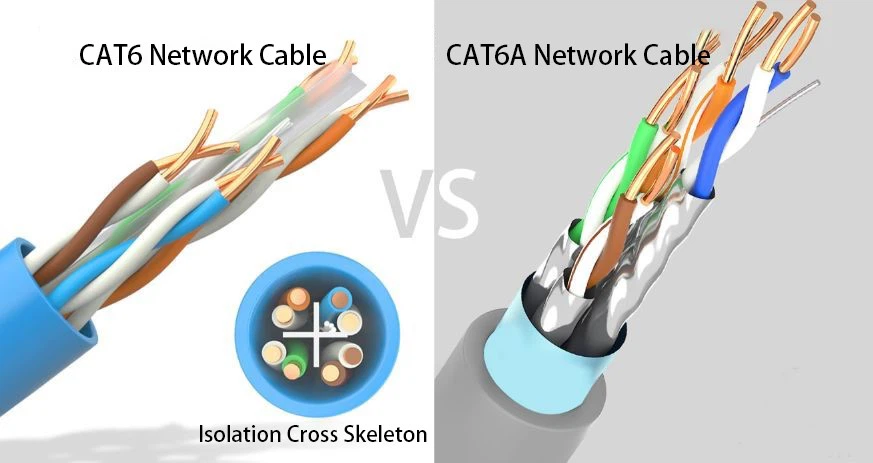

Molte persone nel campo a bassa tensione possono avere domande sulle differenze tra cavi Cat6 e Cat6A. Il seguente diagramma fornisce un confronto per aiutare a illustrare le differenze.
4. Cavo di categoria 7
Casse patch di rete di categoria 7, noti anche comeCavi Cat7, hanno una frequenza di trasmissione fino a 600 MHz e supporta le velocità di trasmissione di 10 Gbps entro una distanza di trasmissione di 100 metri. Sono adatti per 10 gigabit Ethernet. Rispetto alle generazioni precedenti di cavi patch di rete, i cavi Cat7 hanno forti capacità di schermatura, riducendo efficacemente l'attenuazione. Sono adatti per il collegamento di switch,pannelli patche altre apparecchiature in data center ad alta densità. Vale la pena ricordare che a una distanza di trasmissione di 50 metri, i cavi CAT7 possono ottenere velocità di trasmissione fino a 40 Gbps e anche a una distanza di 15 metri, la velocità può raggiungere 100 Gbps. Attualmente, i cavi Cat7 non sono stati ampiamente adottati a causa della loro mancanza di flessibilità e gestibilità.
5. Cavo di categoria 8
Casse patch di rete di categoria 8, noti anche comeCavi Cat8, sono lo standard del cavo in rame a coppia contorta di prossima generazione definita da ANSI/tia -568- c. 2-1. Supportano una larghezza di banda fino a 2000 MHz e una velocità di trasmissione fino a 40 GB/s. Tuttavia, la loro distanza massima di trasmissione è di soli 30 metri, rendendoli adatti a connessioni a breve distanza indata center, come i server,interruttorie pannelli patch. I cavi CAT8 sono progettati specificamente per applicazioni da 25 GBase-T e 40GBase-T, rendendoli particolarmente adatti per l'interconnessione di switch e server del data center.
Ⅲ. Riepilogo
Cavi in fibra otticaE i fili di rame sono due mezzi di trasmissione comuni nei data center. Entrambi offrono resistenza all'interferenza e alla buona sicurezza. Ma quali sono le differenze chiave tra fibre ottiche e fili di rame? Le differenze risiedono principalmente nei seguenti quattro aspetti:
1. Distanza di trasmissione
Generalmente, la distanza di trasmissione dei fili di rame non supera i 100 metri, mentre la distanza di trasmissione massima della fibra ottica può raggiungere fino a 100 chilometri (fibra a singola modalità), superando di gran lunga quella dei fili di rame.
2. Velocità di trasmissione
Attualmente, la velocità di trasmissione massima dei fili di rame può raggiungere fino a 40 Gbps (come cavi Ethernet di categoria 8 e cavi di rame passivi DAC), mentre le fibre ottiche possono raggiungere velocità fino a 100 Gbps (come OM4cavi patch in fibra ottica), superando significativamente i fili di rame.
3. Manutenzione e gestione
CreazionePlugs RJ45e le porte di collegamento dei dispositivi con fili di rame è relativamente semplice. Al contrario, il taglio, la giunzione e il collegamento delle fibre ottiche richiedono una maggiore precisione e sono operazioni più complesse.
4. Costo
Per la stessa lunghezza, le fibre ottiche sono generalmente leggermente più economiche dei fili di rame. Tuttavia, il costo delle apparecchiature di connessione in fibra ottica (come gli accoppiatori in fibra ottica) e l'installazione è superiore a quello dei fili di rame. Pertanto, in termini di costi del progetto, le fibre ottiche tendono ad essere più costose dei fili di rame.
Dal confronto di cui sopra, è chiaro che sia le fibre ottiche che i fili di rame hanno i loro vantaggi.
I cavi di rame hanno ancora una significativa importanza in applicazioni come trasmissione vocale, reti interne, cablaggio orizzontale e sistemi POE. Non saranno completamente sostituiti da fibre ottiche. Inoltre, la tecnologia del rame viene continuamente studiata e sviluppata per soddisfare le esigenze future per il collegamento di più dispositivi.
