Per quanto riguarda la questione diTipi di tappa RJ45, molti amici hanno posto domande correlate, la maggior parte delle quali sorgono durante i progetti. Sebbene possa sembrare semplice, è anche l'area più comune per gli errori nei progetti. Per quanto riguarda questo problema, riassumiamo e forniamo una spiegazione completa diTipi di tappa RJ45, le funzioni di ciascun nucleo nei cavi coppie intrecciati, tutti i tipi di spine RJ45 utilizzate per Cat 5, Cat 6 e Cavi Cat 7e affronta varie domande relative ai tipi diPlugs RJ45e le loro applicazioni inCavi coppie attorcigliate.
1. Sequenza del filo e distanza di trasmissione

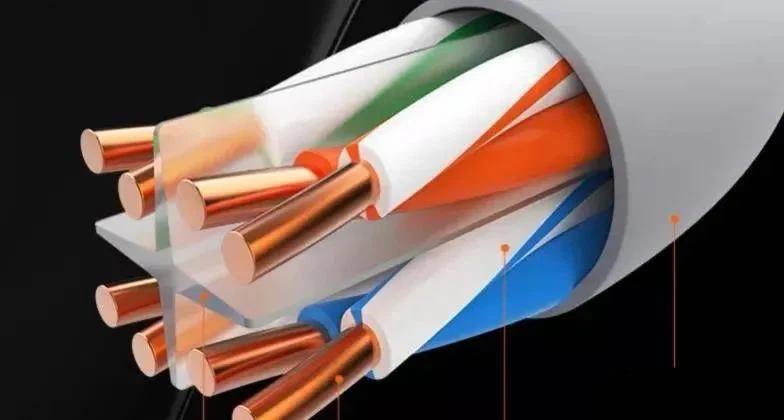

Innanzitutto, è essenziale comprendere lo scopo generale degli otto conduttori di rame. Gli otto conduttori di rame sono attorcigliati a una densità specifica per ridurre l'interferenza elettromagnetica reciproca. In questo modo, quando si trasmettono segnali elettrici, le onde irradiate tra i conduttori si annullano a vicenda, eliminando efficacemente l'interferenza. Il nome "Twisted Pair" deriva da questa costruzione.
Coppia attorcigliata I cavi sono stati inizialmente utilizzati per la trasmissione dei segnali telefonici e successivamente sono stati gradualmente introdotti nella trasmissione del segnale digitale. Al giorno d'oggi, ampiamente utilizzati sono cavi CAT5 e CAT6 Twisted Pair. Sia Cat5 eCavi Cat6può ottenere una larghezza di banda di 1000 Mbps. Tuttavia,Cavo Cat5 Ha una distanza più breve per la trasmissione di segnali gigabit. Se si utilizza CAT5 per le reti Gigabit, si consiglia di controllare la distanza entro 30 metri.
Uno svantaggio di cavi in coppia attorcigliata è la loro distanza di trasmissione limitata. In generale, possono raggiungere fino a 100 metri, mentre i cavi di qualità superiore possono raggiungere circa 120 metri.
Per le reti tipiche di gigabit, vengono utilizzate quattro coppie di fili (otto core). Per reti inferiori a 100 Mbps, di solito, vengono utilizzati solo quattro fili: 1, 2, 3 e 6.

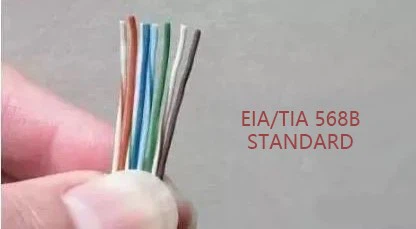

Sequenza di linea standard (T568B): entrambe le estremità della linea hanno la stessa sequenza, che è: bianco-arancione, arancione, bianco-bianco, blu, blu-bianco, verde, marrone-bianco, marrone.
La sequenza di linee 568A non è più necessaria da ricordare, in quanto non viene più utilizzata.
2. Funzioni di ogni nucleo
Perché i cavi coppie intrecciati usano 1, 2, 3 e 6 (1236) core? Questo perché ogni core serve una funzione specifica:
No 1. Dati di output (+)
No 2. Dati di output (-)
No 3. Dati di input (+)
No 4. Riservato per l'uso del telefono
No 5. Riservato per l'uso del telefono
No 6 Dati di input (-)
No 7 Riservato per l'uso del telefono
No 8. Riservato per l'uso del telefono
Come possiamo vedere, sebbene ci siano otto core in cavi coppie intrecciati, in reti da 100 Mbps ampiamente utilizzate, vengono effettivamente utilizzati solo quattro core: 1, 2, 3 e 6, che servono rispettivamente le funzioni di ricezione e trasmissione dei segnali. I nuclei 4, 5, 7 e 8 sono bidirezionali e riservati per altri usi.
Tuttavia, nelle reti che operano sopra i 100 Mbps, vengono utilizzati tutti e otto i core. Ad esempio, per i cavi di categoria 6 o superiore, non solo i core 1, 2, 3 e 6 sono usati, ma sono necessari tutti e otto i core; Altrimenti, la rete può diventare instabile.
Inoltre, esiste un fattore chiave: la distanza di trasmissione e la stabilità del cavo sono influenzate dai materiali utilizzati. Alcuni produttori possono utilizzare il rame puro solo per quattro degli otto core nella produzione di cavi, mentre gli altri quattro nuclei possono essere realizzati in alluminio rivestito di rame, acciaio con rivestimento in rame o persino ferro rivestito in rame. Pertanto, la scelta di produttori affidabili (come COBTEL) è cruciale.

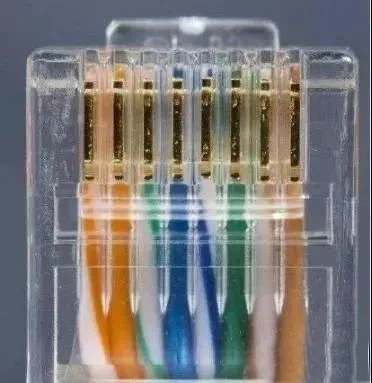

Cavi inferiori possono subire una grave attenuazione della trasmissione di dati, con conseguenti distanze di trasmissione significativamente ridotte.
3. La differenza tra le spine Cat5E e Cat6:
Ora che abbiamo compreso le proprietà dei cavi con coppia attorcigliata, concentriamoci sulle differenze traPlugs Cat5eEPlugs Cat6. Innanzitutto, confrontiamo i cavi CAT5E e CAT6.
Cat5e/Cat5:
Core Diameter: 0. 511mm
Area trasversale: 19.625mm²
Gatto6:
Core Diameter: 0. 574mm
Area trasversale: 30.1754mm²
3.1 Plug Cat5E:

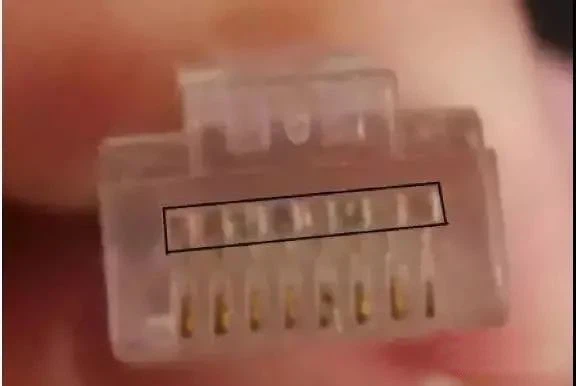

Vista frontale delPlugs Cat5E RJ45, mostrando tutti e otto i core disposti in linea retta.

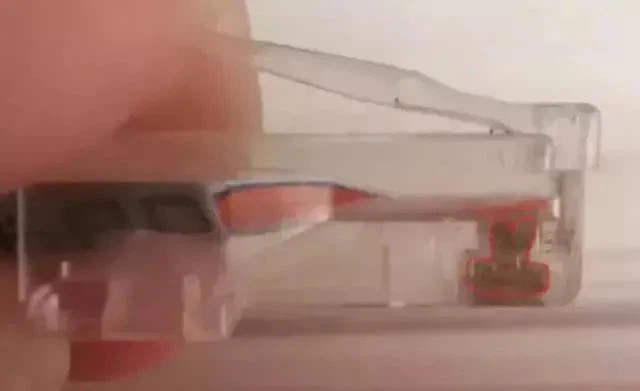

Vista laterale delle spine Cat5E RJ45, che indicano due denti nei punti di contatto.
3.2 Plug Cat6:
La spina CAT6 RJ45 è disponibile in un pezzo unico e design a due pezzi. Concentriamoci sul design a due pezzi.
Il due pezzi CAT6 RJ45 Plugè diverso dalla tradizionale spina Cat5E RJ45 in quanto è costituito da due parti: il divisore interno e il guscio esterno.

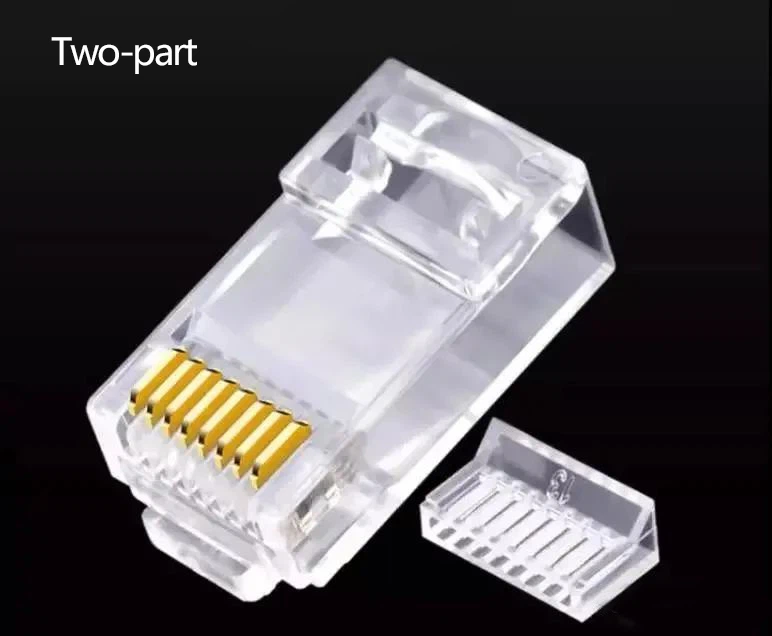

Design a due pezzi (plug e divisore RJ45).

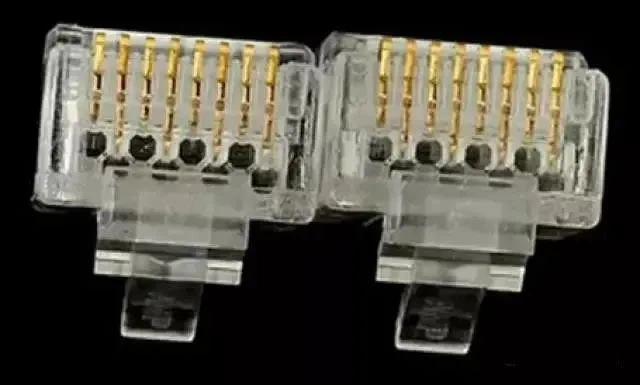

Vista frontale delle spine Cat6 RJ45 con tutti e otto i core disposti in un motivo interlacciato.

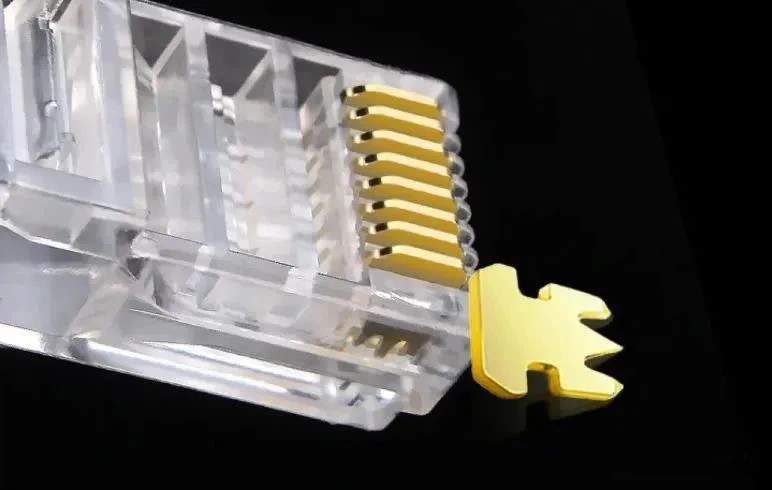

Plug Cat6 RJ45 con tre punti di contatto per la compressione.
3.3 Metodo di terminazione della spina CAT6:

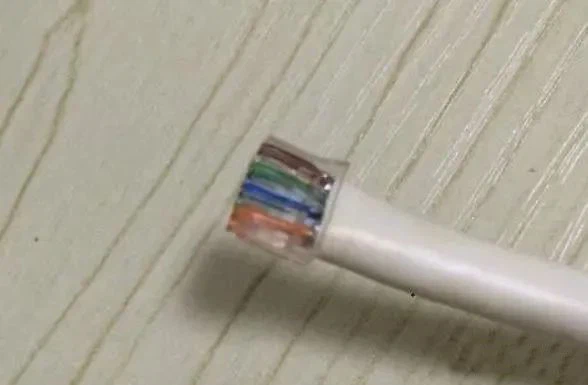

A causa delle caratteristiche della spina CAT6 RJ45, il metodo di cablaggio differisce anche. Implica l'uso di un modulo divisore aggiuntivo.

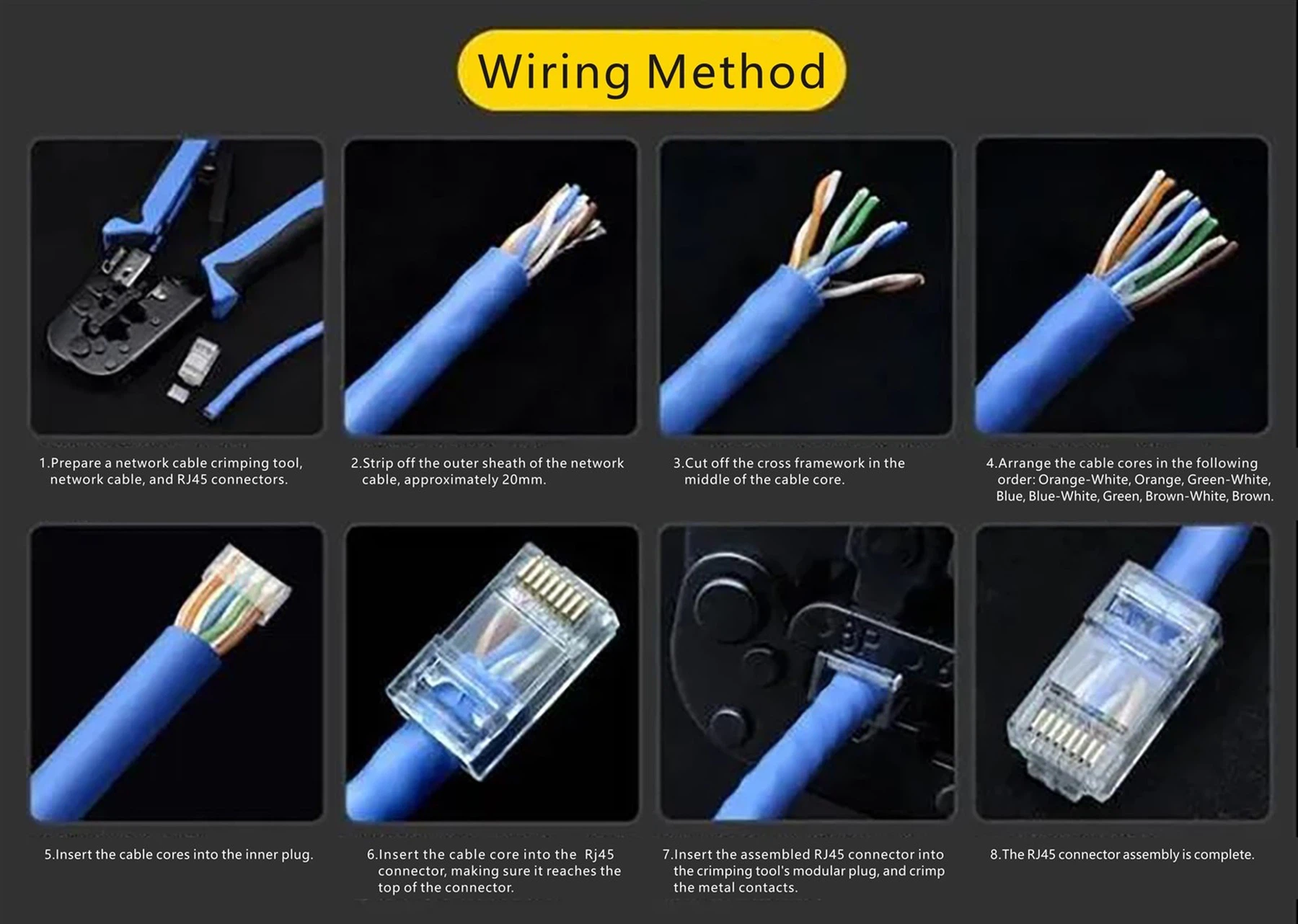

Passaggi specifici per terminare la spina CAT6 RJ45:
I cavi CAT6 hanno tutti e otto i core disposti in un modello intercapedistico su e giù, con slot di filo più grandi. I punti di contatto anteriori hanno tre forchette, che forniscono un'area di contatto più ampia quando si comprime i nuclei. Le spine Cat6 RJ45 sono comunemente utilizzate per le reti Gigabit e sono anche retrocompatibili con reti da 100 Mbps.
3.4 I cavi CAT6 possono utilizzare le spine Cat5E RJ45?
I nuclei di rame dei cavi Cat6 sono più spessi di quelli dei cavi Cat5E. La differenza nello spessore del nucleo si traduce in diverse dimensioni dei fori all'interno delle spine RJ45. Il foro di entrata per Cat5E è 1,02 mm, mentre per Cat6 è 1,08 mm. Se un sistema CAT6 utilizza spine Cat5E RJ45, può causare scarse crosstalk quasi end (successiva) e influire sulle prestazioni del sistema.
Entrambi i tipi di spine RJ45 hanno le stesse dimensioni esterne, quindi se si tratta di un sistema CAT5E, è possibile utilizzare tappi Cat6 RJ45.
4. Che tipo di spine RJ45 vengono utilizzate per i cavi Cat7? Come realizzare tappi RJ45?
4.1 CAT7 Plug:
Come si può vedere, ilCAT7 Plugha un involucro di scudo di metallo.Cavi Cat7Adottare uno scudo a coppia singola e quindi una struttura di scudo generale. Pertanto, i tappi Cat7 RJ45 sono schermati, fornendo un'eliminazione più efficace di crosstalk tra coppie.

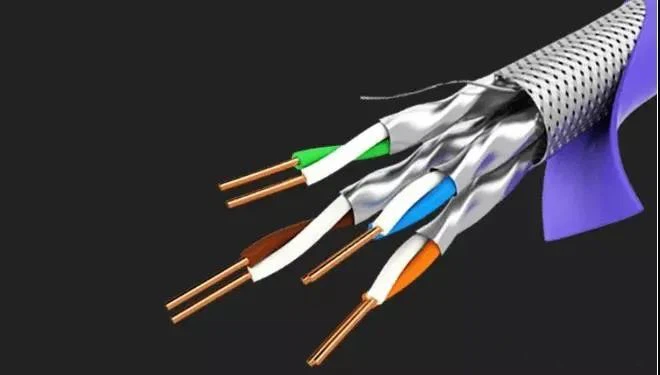

Cavo Cat7

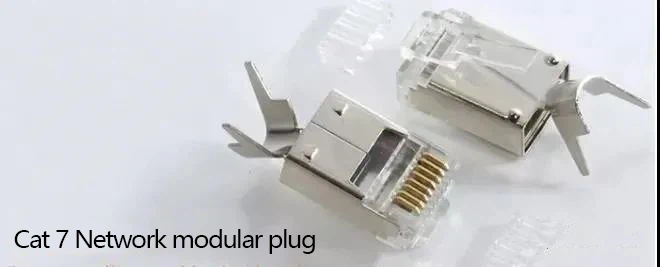

CAT7 Plug
4.2 Termiantion di Cat7 Spine:
Strumenti richiesti:CAT7 RJ45 Plug, spogliarellista, forbici,strumento di crimpatura, tester per cavi.
Per una comprensione più vivida, abbiamo fornito un video per spiegare in dettaglio il processo di realizzazione di tappi Cat7.
4.3 Applicazioni dei cavi Cat7:
I cavi CAT7 sono generalmente utilizzati in scenari che richiedono trasmissione ad alta velocità e larghezza di banda elevata, come videoconferenza, trasmissione di media in streaming, chiamate vocali basate sulla rete, reti GRID computing e archiviazione.
A causa della loro compatibilità con la trasmissione dei dati Ethernet 10/10/10/10GBase-TX, sono anche ampiamente utilizzati nel cablaggio orizzontale interno ad alta richiesta. A causa delle loro forti capacità di schermatura, i cavi CAT7 sono adatti per schermaredata centere reti sicure.
A causa della loro compatibilità con la trasmissione dei dati Ethernet 10/10/10/10GBase-TX, sono anche ampiamente utilizzati nel cablaggio orizzontale interno ad alta richiesta. A causa delle loro forti capacità di schermatura, i cavi CAT7 sono adatti per schermaredata centere reti sicure.
